ERP拓扑图详解，如何优化企业管理架构？

摸两医

2025-07-17 13:52:19

阅读13分钟

已读29次

**erp拓扑图的核心内容包括：1、清晰展示ERP系统架构；2、优化企业业务流程与IT资源配置；3、提升跨部门协同效率。**其中，清晰展示ERP系统架构尤为重要，因为拓扑图可以直观反映出各模块、数据库、终端用户和外部系统之间的关系，有助于管理层理解信息流动和数据交互原理，从而为后续的业务优化、系统维护及扩展提供理论依据。例如，在实际部署简道云ERP系统时，通过拓扑图可快速定位各业务模块（如财务、人力、采购等）在整体网络结构中的位置及其与其他IT资源（如服务器、中间件、安全设备）的连接方式。这种结构化展示不仅便于技术团队统一标准，也方便决策者进行风险评估和资源调配。

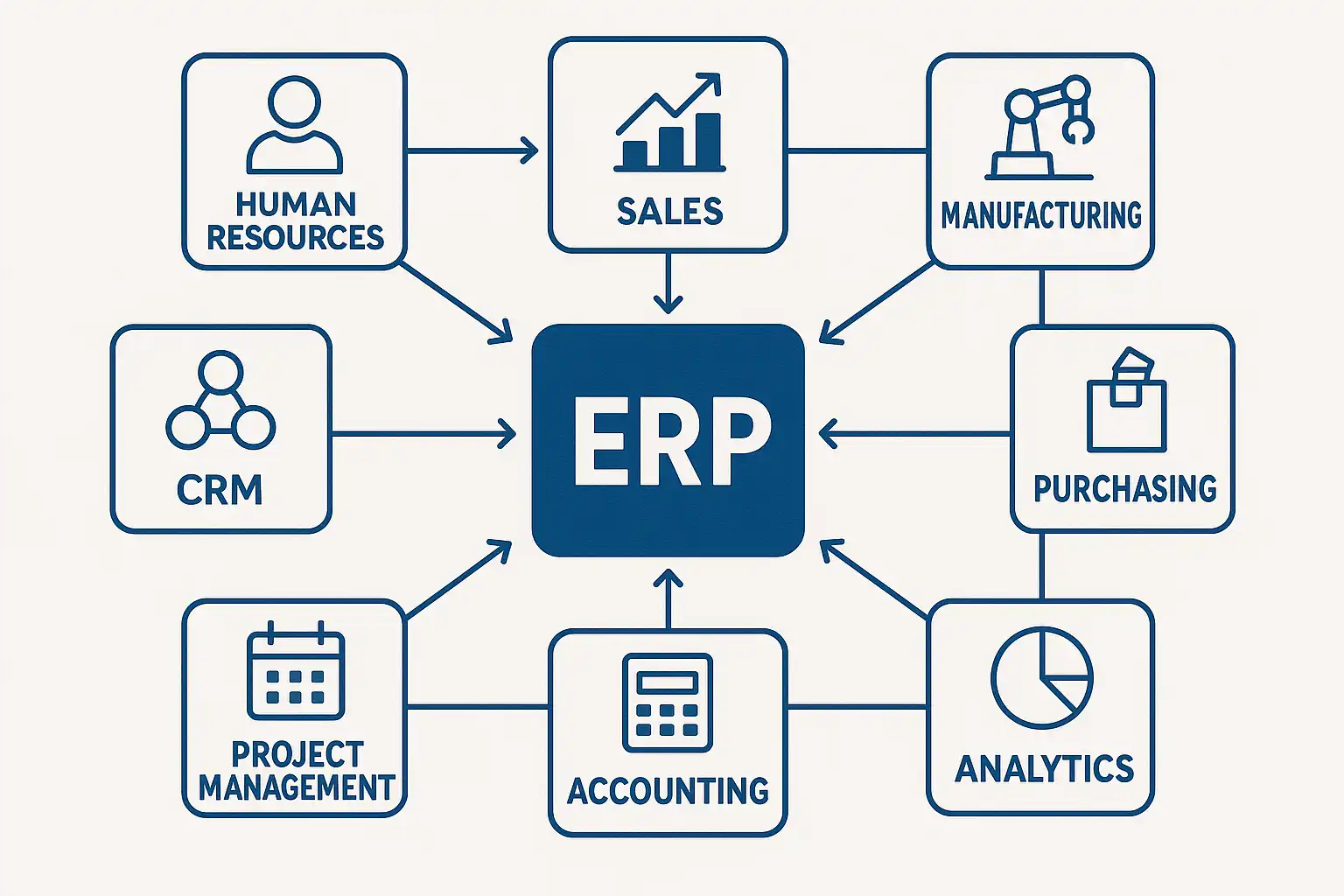

《erp拓扑图》

一、ERP拓扑图基本概念与作用

ERP（Enterprise Resource Planning，企业资源计划）拓扑图是指以图形化方式，展现企业中ERP系统各组成部分之间逻辑与物理关系的结构示意。它是IT架构设计的重要工具，对企业数字化转型具有举足轻重的作用。

概念解读 ERP拓扑图通常包括服务器节点、客户端终端、应用模块、中间件组件以及与外部第三方接口等。通过节点和连线，表达出数据流向及控制关系。
主要作用
帮助梳理信息化建设全貌；
指导技术实现方案的制定；
明确安全防护边界；
支持系统运维和升级扩展；
优化成本投入与人员配置。
应用场景 | 场景 | 描述 | |:------------|:------------------------------------------| | 系统规划 | 初步设计ERP时，用于沟通技术需求 | | 部署实施 | 指导服务器选型和网络配置 | | 日常运维 | 故障排查快速定位问题环节 | | 升级迁移 | 新增模块或迁移云平台时辅助方案调整 |

二、erp拓扑图典型结构类型对比

不同规模、不同行业的企业，其ERP部署模式会有差异，因此对应的拓扑结构也不同。常见类型有：

类型	描述	优点	缺点
单体式部署	所有功能集中在一台或少数几台服务器	架构简单，易于管理	扩展性差，单点故障风险大
分布式部署	各功能模块分布在多台服务器上	可扩展性强，提高可靠性	管理复杂度高
多层架构	包括表现层（前端）、逻辑层（服务）、数据层（数据库）	安全隔离好，维护灵活	部署复杂，对运维要求高
云端SaaS模式	基于云平台，由服务供应商托管全部硬件及软件	弹性伸缩，无需自建机房	定制能力有限，依赖供应商

举例说明：对于中大型制造业公司，一般建议采用“多层+分布式”架构，将简道云ERP各业务模块分别部署于独立服务节点，通过负载均衡器实现高并发支持，并通过专用数据库集群保障财务、人事等核心数据安全。

三、简道云ERP系统在实际拓扑中的应用案例分析

简道云是一款低代码开发平台，其ERP解决方案支持高度定制且易于集成。其官网地址：https://s.fanruan.com/2r29p

核心组件
前端访问入口：Web浏览器/移动APP
应用服务层：简道云平台主程序，各业务子应用
数据存储层：关系型数据库（如MySQL/SQL Server）
外部集成接口：API与第三方电商/物流/财税软件对接
示例拓扑结构

[终端用户]
↓
[Web/APP前端]———
↓
[负载均衡器]———
↓       ↓
[应用服务1] [应用服务2]
↓       ↓
[数据库集群]
↑
[第三方系统API接口]

实际案例：某零售连锁集团采用了简道云ERP模板，将门店销售、人资考勤、供应链管理等流程全部纳入同一平台，每个门店作为终端节点，通过VPN安全访问总部中央应用，实现了跨区域数据实时汇总和总部统一管控。在此基础上，公司还定制了库存预警、多维度报表分析等功能，有效提升了运营效率。

四、erp拓扑设计步骤与关键注意事项

一个科学合理的erp拓扑设计流程通常包括以下步骤：

明确业务需求与目标范围调研现有组织架构，各部门信息流转过程，以及未来发展规划。
梳理核心功能模块及交互关系分类列出所需子系统，如采购管理、人事薪资、生产排程等，并标注彼此依赖。
确定软硬件资源分配根据访问量预估，配置合适数量服务器、中间件、安全设备等。
分析网络通信路径绘制内外网边界、防火墙策略，以及移动办公接入方式。
制作初步拓扑草图并反复评审优化邀请相关技术负责人及业务代表共同参与评审，不断迭代完善细节。
最终形成标准化电子版文档归档

拓扑设计关键要点整理

要点	解读
安全隔离	应用区/数据库区/外联区物理分离
高可用性	引入冗余备份、防单点失败机制
扩展性	支持按需横向扩容
集成开放性	提供标准API方便接入外部生态
易维护性	拓扑应直观明晰便于后续运维

五、erp典型行业应用场景下的专属拓扑样例分析

不同领域对erp的数据流动要求不一样，相应地也催生了具有行业特色的拓扑样式：

制造业智能工厂场景

大量MES设备接入，需要将车间物联网网关纳入整体架构；
实时采集产线状态，经由专用中间件上传至中央erp，再同步至BI决策中心；

[工位终端]→[MES网关]→[企业内网交换机]→[ERP主机]→[BI分析]

2. 连锁零售行业场景

- 门店众多且地理分散，每家门店作为独立终端节点通过加密隧道汇聚到总部；

[门店A/B/C…]→[VPN专线]→[总部负载均衡器]→[中央ERP后台&数据库]

3. 医疗健康行业场景

- 涉及HIS/LIS/PACS诸多医疗专业子系统，需要严守安全隔离，同时保证临床实时响应速度；

[医生工作站]-[HIS/LIS]-[中间件]-[医院内部防火墙]-[ER/PACS主机]-[医保接口]

4. 教育培训机构场景

- 涉及学生报名缴费管理、多校区课表排班互通；

## **六、新一代低代码erp平台对传统拓扑理念的创新突破——以简道云为例**

近年来低代码理念兴起，使得传统“刚性”IT架构变得更加灵活。以简道云为代表的新一代低代码Erp具备以下突破：

- 平台即服务，无需自建繁琐硬件环境，大幅降低上线门槛；
- 支持拖拽式搭建新业务流程，可随需调整逻辑关系，对应的“虚拟”模块能够按需增减，不必频繁改动底层物理网络；
- 原生支持多租户、多组织协同办公，为集团型客户提供统一入口，多级权限细粒度控制；

对比表格：

| 项目               | 传统Erp部署              | 简道云Erp低代码模式          |
|--------------------|--------------------------|-----------------------------|
| 硬件依赖           | 高                        | 极低                        |
| 拓扑修改灵活度     | 差                        | 高                          |
| 功能定制周期       | 长                        | 短                          |
| 系统维护难易度     | 较难                      | 自动升级                    |

实例说明：某科技服务公司使用简道云搭建了一套销售+项目+人事三合一Erp，仅花费两周即可完成上线，并根据新项目调整随时拖拽新增审批环节，无需更换服务器或重绘整个网络结构，大大提升敏捷响应能力。

## **七、如何高效绘制并维护erp系统拓扑图（工具推荐）**

推荐绘制工具如下：

1. Visio——微软经典专业绘图工具，可导出多种格式适合作为正式文档归档使用。
2. draw.io——完全免费的在线画图网站，适合多人协作编辑实时同步更新。
3. ProcessOn——面向中文用户友好且模板丰富，可直接嵌入国内OA协作体系。
4. 简道云自身流程建模器——直接关联表单/流程实体，与实际运行环境同步更新，更贴合业务本身变化轨迹。

维护建议：
- 每次重大版本升级后及时更新电子版文档，并留存历史版本做追溯参考。
- 建议设立专岗负责资料归档，由IT部门牵头联合业务部门共同审核确认无误后发布执行版。

## **八、小结与行动建议**

综上所述，一份科学完整且动态可迭代更新的erp系统拓扑图，是推动现代企业数字化、高效运营不可或缺的重要资产。它不仅仅是技术蓝图，更是贯穿战略决策—落地实施—持续优化全过程的信息桥梁。在选择具体方案时，可以优先选用像简道云这样低代码、高扩展性的现代Erp平台，有助于实现更佳灵活性的同时降低长期IT投入风险。同时，推荐结合实际情况选用专业画图工具，高频动态维护，为日常运维和未来升级保驾护航。如想体验我们公司正在使用并广受好评的一套【可自取&可自定义】Erp模板，可以访问：https://s.fanruan.com/2r29p

希望本文帮助您全面理解“erp拓扑图”的重要意义和实操方法，为您的数字化转型之旅提供坚实支撑！

## 精品问答:
---

<div class="faq">
<div class="q">
什么是ERP拓扑图，为什么它对企业管理重要？
</div>
<div class="subq">
我最近听说ERP拓扑图，但不太清楚它具体是什么。作为一个企业管理者，我想知道ERP拓扑图如何帮助我更好地理解和优化企业资源计划系统。
</div>
<div class="a">
ERP拓扑图是用于可视化企业资源计划（ERP）系统中各个模块、数据库和服务器之间关系的结构化图示。通过直观展示系统组件的连接方式，ERP拓扑图帮助企业识别系统瓶颈、优化数据流和提升整体运行效率。例如，一家制造企业利用ERP拓扑图发现生产模块与库存模块的数据传输延迟，从而及时调整网络配置，实现生产效率提升15%。
</div>
</div>
<div class="faq">
<div class="q">
如何绘制高效的ERP拓扑图以提升系统维护效率？
</div>
<div class="subq">
我负责公司的IT维护工作，想知道绘制ERP拓扑图有哪些最佳实践？怎样才能让这个拓扑图既准确又方便后续维护？
</div>
<div class="a">
绘制高效的ERP拓扑图需要遵循以下SEO优化要点：
1. 自然融入关键模块名称（如财务、采购、库存）作为节点标签。
2. 使用分层结构展示不同系统层级（应用层、数据库层、网络层）。
3. 利用颜色区分模块类型，增强可读性。
4. 定期更新数据连接状态，保证信息准确。
案例：某电商公司采用分层式ERP拓扑图，将应用服务器与数据库服务器分开展示，维护人员响应时间缩短了25%。
</div>
</div>
<div class="faq">
<div class="q">
ERP拓扑图中的关键技术术语有哪些？能否举例说明？
</div>
<div class="subq">
作为非技术背景的人，我常常听到关于‘节点’、‘边’和‘负载均衡’等词汇出现在ERP拓扑分析中，这些术语具体是什么意思呢？能不能用简单例子帮我理解？
</div>
<div class="a">
在ERP拓扑图中，主要技术术语包括：
- 节点(Node)：代表系统中的单个组件，如服务器或软件模块。例如，财务模块即为一个节点。
- 边(Edge)：表示节点之间的数据连接或通信路径，比如数据库与应用服务器之间的数据传输。
- 负载均衡(Load Balancing)：通过分配请求到多个节点，避免单一节点过载。例如，一家物流公司用负载均衡将订单处理请求分配给三台服务器，提高了系统稳定性达30%。
这些术语帮助构建清晰的系统结构视图，为优化提供依据。
</div>
</div>
<div class="faq">
<div class="q">
使用数据驱动方法如何优化ERP拓扑结构？
</div>
<div class="subq">
我想利用数据分析的方法来优化我们的ERP系统架构，不知道具体应该关注哪些指标，通过哪些手段实现有效改进？
</div>
<div class="a">
采用数据驱动方法优化ERP拓扑结构主要关注以下指标：
| 指标名称       | 描述                         | 优化效果举例                 |
|----------------|------------------------------|-----------------------------|
| 网络延迟       | 节点间数据传输时间             | 降低20%网络延迟提升响应速度   |
| 系统吞吐量     | 单位时间内处理请求数量         | 提高30%吞吐量保证业务高峰稳定|
| 节点负载率     | 单个节点处理任务比例           | 平衡负载避免单点故障          |
具体手段包括实时监控工具部署、多维度性能分析及动态调整资源配置。案例中，一家零售企业通过监控分析发现库存查询频繁导致数据库瓶颈，通过增加缓存层将查询响应时间缩短了40%。
</div>
