ERP系统结构图通常包含以下4个核心组成部分：1、数据层；2、业务逻辑层；3、应用层；4、表示层。 其中，业务逻辑层是实现ERP系统核心功能的关键，它负责根据企业管理需求处理数据、执行规则，并将结果传递至上层。通过科学合理的结构划分，ERP系统能够实现高效的数据流转与信息共享，提高企业运营效率。例如，业务逻辑层不仅连接数据库与前端展示，还能灵活扩展，实现定制化开发，从而适应不同行业和企业的管理流程。同时，随着云计算与SaaS服务的发展，现代ERP系统（如简道云ERP）在结构上更趋于分布式和模块化，大大提升了可扩展性与安全性。

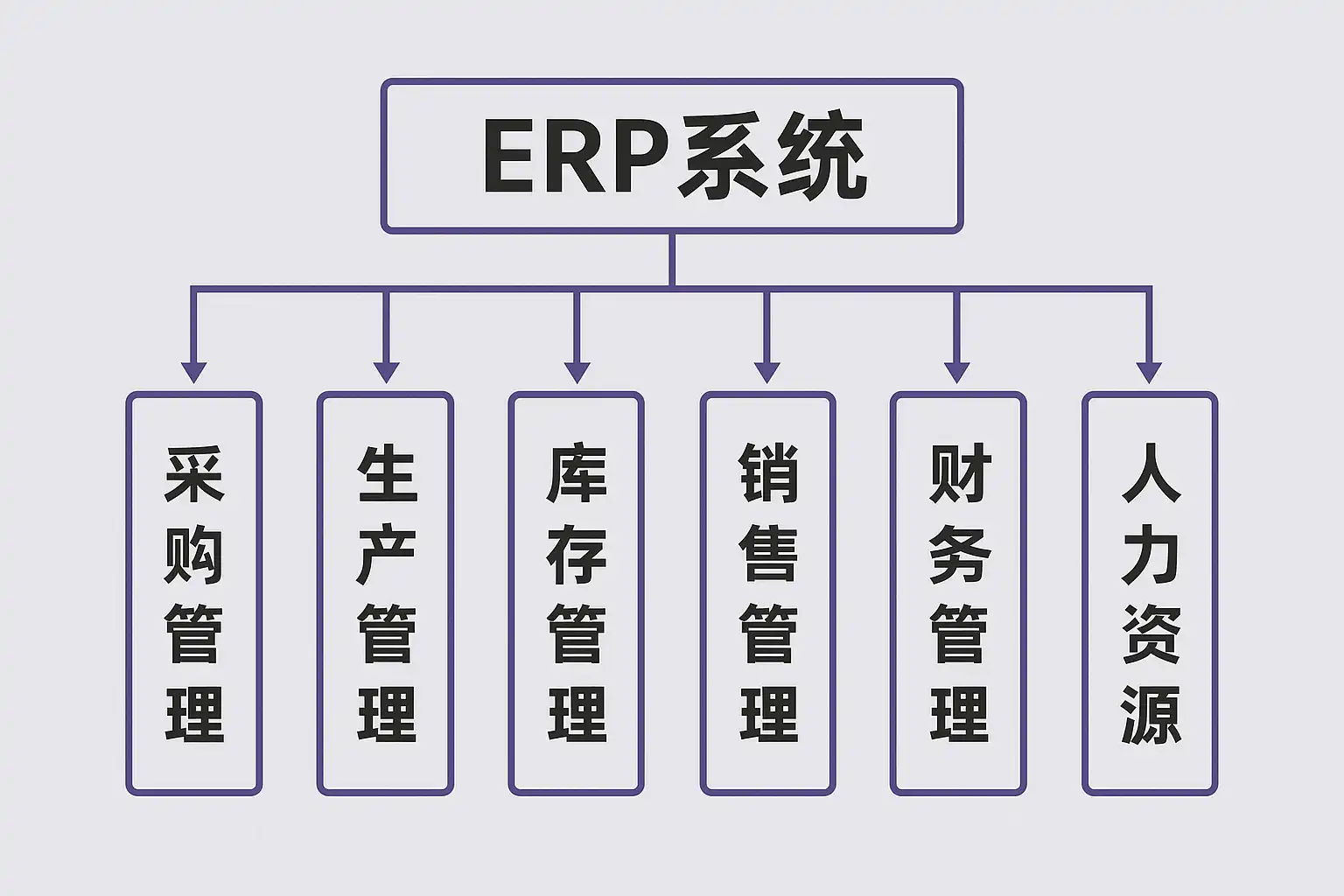

《erp系统结构图》

一、ERP系统结构图的基本构成

ERP（Enterprise Resource Planning，企业资源计划）系统是一套集成化的信息管理平台，其结构图反映了各组成部分之间的功能关系和数据流向。一般来说，典型的ERP系统结构包括以下几个主要层次：

层级	功能描述
表示层	用户界面，负责用户交互，包括Web端、移动端等
应用/业务逻辑层	实现具体业务规则，如采购、库存、财务等
数据访问层	负责数据存取操作，对数据库进行CRUD
数据库/数据资源层	存储所有基础数据，包括主数据、交易数据和配置参数

1. 数据库/资源层 这是整个ERP系统的数据基础，包括所有业务相关的信息，如采购单据、库存明细及财务凭证等。

2. 数据访问层 作为中间桥梁，实现对底层数据库的连接和操作，并保障数据的一致性与安全性。

3. 业务逻辑（应用）层 负责解析用户请求，根据特定业务流程调用相应的数据访问服务，实现采购、销售、人力资源等功能模块。

4. 表示（前端）层 为用户提供友好的界面，让用户查看报表或录入数据，是企业员工日常操作的平台。

二、各组成部分详细说明及其作用

1. 表示（前端）层：

• 提供多种访问方式，如PC网页端、小程序或APP。
• 支持角色权限分配，不同岗位看到不同菜单。
• 展示仪表盘、大屏分析等可视化内容。

2. 应用/业务逻辑层：

• 按照实际需求将各个功能模块集成，如销售管理、人力资源管理等。
• 支持跨部门协作流程审批。
• 可灵活配置规则，例如自定义审批流或自动生成报表。

3. 数据访问层：

• 封装具体的数据操作接口，对外隐藏底部SQL语句或NoSQL操作细节。
• 实现缓存机制，提高查询效率。

4. 数据库/资源存储：

• 持久保存所有历史记录，可支持分布式部署以保障高可用性和可靠性。

下表展示了每一部分在实际部署中的关键技术栈选择：

层级	常见技术举例
前端（表示）	Vue.js, React, Angular, 微信小程序
业务逻辑	Java, .NET, Python, Node.js
数据访问	JDBC, Hibernate, ORM框架
数据库	MySQL, Oracle, SQL Server, MongoDB

三、不同行业对ERP系统结构图的需求差异

不同类型企业在设计部署自己的ERP时，会有特定侧重。例如制造业更关注生产计划与物料需求计划(MRP)，而零售行业则强调库存精准控制及多渠道销售对接。以下为典型行业需求差异比较：

行业	核心模块	特色结构设计
制造业	MRP、BOM、多工厂管理	强调生产环节纵深集成
零售业	库存、电商对接	强调实时库存同步、多终端接入
服务业	项目、人力排班	灵活项目工时核算

以制造业为例，其ERP通常需要高度自动化的数据采集，通过MES(制造执行)系统与底部设备互联，实现由车间到办公区的信息闭环，这要求其结构图中增加IoT网关、中间件等专用组件，使得信息流更加顺畅。

四、新一代云原生SaaS ERP的架构演进

随着数字化转型升级，越来越多企业选择基于云平台搭建自己的“轻量级”或“无代码”SaaS ERP解决方案。如简道云ERP（https://s.fanruan.com/2r29p ）采用模块化设计和低代码开发理念，有如下特点：

• 云原生部署，无需本地服务器
• 前后端解耦，可根据实际需求自由拓展
• 支持拖拽式流程配置、自定义字段及报表
• 提供API接口方便与第三方如OA、电商平台集成

下表展示传统本地化部署模式与新一代SaaS ERP架构要素对比：

架构维度	本地版ERP	SaaS / 云原生 ERP
部署方式	企业自购服务器	云服务商统一维护
扩展能力	通常较弱	支持弹性扩容，多租户隔离
开发模式	定制开发周期长	低代码平台支持快速上线
成本投入	初期投入大	按需订阅费用更优

因此，在绘制现代ERP系统结构图时，一般会加入API网关、中台服务，以及DevOps运维监控组件，使得整个体系更加健壮且易于演进升级。

五、简道云ERP系统架构实例详解

以当前广受欢迎的简道云ERP为例，其官方地址为：https://s.fanruan.com/2r29p ，其典型架构如下：

graph TD
A[客户端(PC/Web/Mobile)] --> B[API网关]
B --> C[应用服务(低代码引擎)]
C --> D[工作流引擎]
C --> E[自定义报表]
C --> F[权限认证]
D & E & F --> G[统一数据库]
G <--> H[外部接口(电商/OA/HR)]

此架构具备如下优势：

• 用户无需专业IT背景即可通过拖拽方式快速搭建各类业务流程；
• API网关聚合对内外部的数据交互，实现标准接口整合；
• 后台自动处理审批流转、公文归档及报表生成，大幅提升办公效率；
• 权限体系细颗粒度控制，有效保障信息安全；
• 支持随时在线升级维护，无需停机打补丁，大大降低运维门槛。

此外，通过开放的平台生态，还可以将第三方CRM、电商订单同步到同一个主数据池中，实现跨部门协同作战，例如销售人员录入订单后直接触发仓库出库，再由财务自动生成收入凭证，全程无需人工重复录入，提高整体运营效率并减少差错率。

六、高效利用erp系统结构图的方法建议

要想充分发挥erp系统结构设计带来的优势，应注意以下几点：

1. 明确自身行业特有需求，将最重要环节重点剖析放在图中突出显示。
2. 优先选用具有良好开放性的产品平台，以便后续无缝对接各种第三方工具。
3. 针对未来扩展留出足够冗余——如采用微服务、中台方案，为后续新功能上线预留空间。
4. 鼓励IT团队与一线员工充分沟通，将实际痛点纳入到流程设计初期阶段，而不是上线后被动修补。
5. 定期回顾优化，将真实运转过程中的瓶颈及时反馈到架构调整迭代中去，形成持续改进闭环机制。

七、小结及行动建议

综上所述，一个科学合理的erp系统结构图是确保大型信息化项目成功落地的关键。通过清晰划分各职能模块，各司其职，可以极大提升整体性能、安全性以及可维护性。特别是在数字经济时代背景下，推荐优先考虑如简道云这样具备强大自定义能力和开放生态的新一代低代码平台，与企业现有及未来发展方向高度契合。实际推进过程中，要做到“顶层规划—动态演进—迭代完善”，不断优化流程并融入最佳实践，从而实现真正意义上的数字赋能。如果你希望借鉴成熟模板加快实施步伐，可以试用我们公司正在使用并持续优化中的简道云erp模板，该模板覆盖了常见的人事、合同、采购到仓储全链路场景，非常适合中小型组织快速落地标准化管理。有兴趣可点击获取体验：https://s.fanruan.com/2r29p

---

推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP系统结构图主要包含哪些核心模块？

我刚开始了解ERP系统，听说ERP系统结构图能帮我更好理解它的组成部分。想知道ERP系统结构图中通常包含哪些核心模块，这样方便我掌握整体架构。

ERP系统结构图通常包含以下核心模块：

1. 财务管理模块：负责会计核算、资金管理等；
2. 供应链管理模块：涵盖采购、库存、物流；
3. 生产管理模块：包括生产计划、车间作业；
4. 人力资源管理模块：员工信息、薪酬管理；
5. 销售管理模块：订单处理、客户关系管理。 通过结构化的ERP系统结构图可以清晰展示各模块之间的数据流和业务流程，提高系统理解效率。

如何通过ERP系统结构图提升企业资源整合效率？

我在企业中负责资源整合工作，听说利用ERP系统结构图可以优化资源配置。但具体怎么用这个结构图来提升企业资源整合效率，我还不太明白，希望有详细解释。

利用ERP系统结构图提升企业资源整合效率的方法包括：

• 明确各业务流程节点，通过结构图识别资源瓶颈点；
• 利用数据流示意，优化跨部门协作，实现信息共享；
• 案例显示，某制造企业通过调整生产与库存模块接口，减少了15%的原材料浪费。 通过直观的结构布局和关联分析，企业能更精准地进行资源调配和流程优化。

为什么在设计ERP系统时要重视层次化的结构布局？

我对ERP系统架构设计很感兴趣，但不太理解为什么要采用层次化的结构布局，这种布局如何影响系统性能和维护？希望能有专业解析。

层次化的ERP系统结构布局有助于实现以下优势：

1. 模块分层清晰，便于功能划分与责任界定；
2. 降低耦合度，提高系统扩展性和灵活性；
3. 案例分析显示，采用三层架构（表示层、业务逻辑层、数据访问层）的ERP项目维护成本降低约20%。 这种设计不仅提升了开发效率，也增强了后期升级和维护的便捷性。

有哪些工具可以帮助绘制高质量的ERP系统结构图？

我需要制作一份详细的ERP系统结构图，但不确定有哪些绘图工具比较适合专业使用，同时支持技术术语注释和数据展示，希望得到推荐。

常用绘制高质量ERP系统结构图的工具包括：

工具名称	特点	应用案例
Microsoft Visio	丰富模板支持复杂流程绘制	大型企业架构设计广泛使用
Lucidchart	云端协作强大，支持实时更新	跨团队设计项目首选
Draw.io (diagrams.net)	免费开源，易于集成其他平台	中小型企业快速建模
这些工具均支持添加技术注释及表格，有助于创建符合SEO规范且信息密度高的专业格式。
