ERP系统架构图详解，ERP系统架构如何设计最合理？

歪琨册

·

2025-07-17 17:21:41

阅读11分钟

已读20次

1、ERP系统架构图通常分为三层结构：表现层、业务逻辑层和数据层；2、合理的架构设计可以提升系统的可扩展性、安全性和运维效率；3、简道云ERP系统采用模块化和低代码特性，支持企业灵活搭建和快速部署。其中，三层结构中的“业务逻辑层”尤为关键，因为它承载了企业核心业务流程的实现（如采购、库存、财务、人力资源等），通过服务化的设计，可以灵活应对企业不断变化的需求，支持流程定制和微服务扩展，为企业数字化转型提供坚实基础。

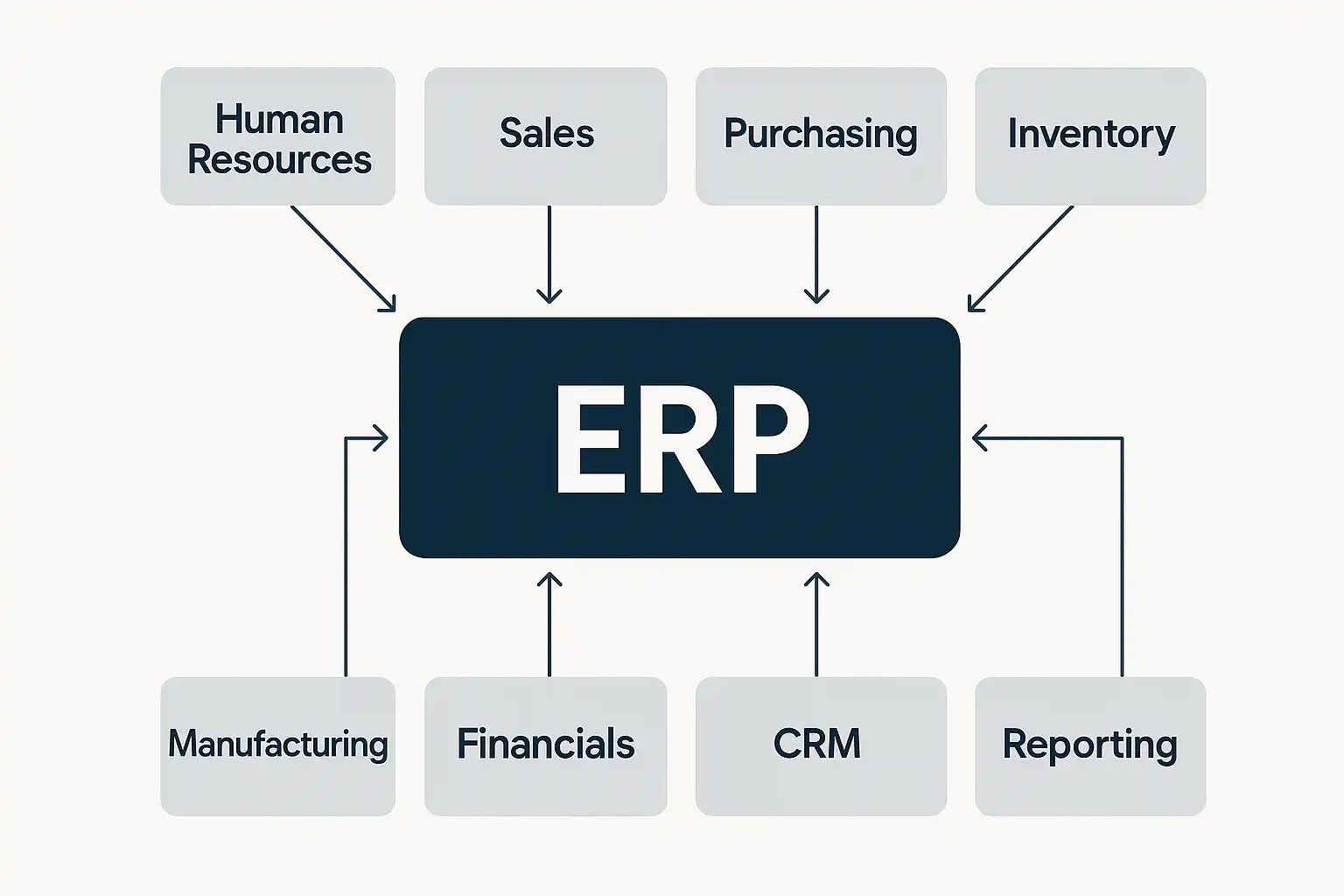

《erp的系统架构图》

---

一、ERP系统架构图概述

ERP（Enterprise Resource Planning，企业资源计划）系统架构图是对ERP软件内部各功能模块及其相互关系的可视化展示。它通常用来说明整个ERP解决方案如何从前端用户操作，到后端数据库存储，再到各种中间服务进行有效协作。一个成熟的ERP系统架构，不仅能够支撑日常业务处理，还能满足高并发、大数据量、多部门协作及数据安全等多维度需求。

典型ERP系统三层结构：

层级	主要功能	代表技术/工具
表现层	用户界面，展现与交互	Web前端（HTML5/JS）、App
业务逻辑层	业务规则处理，流程管理	Java/.NET/Python服务
数据持久层	数据存储与管理	MySQL/Oracle/SQL Server

此外，大型企业还可能使用四层甚至多层（如引入消息中间件、大数据分析模块）的架构，以增强弹性伸缩能力和集成外部系统。

---

二、ERP核心架构详细解析

1. 表现层（UI/UX）

• 主要为用户提供友好的操作界面，包括PC端网页、移动端APP、小程序等。
• 支持多角色权限访问，例如管理员、财务、人事等。
• 通常采用响应式设计，确保不同终端良好体验。

2. 业务逻辑层（Service/Application Layer）

• 实现各类核心模块，如采购管理、销售管理、生产计划、人力资源及财务核算。
• 支持工作流引擎，实现审批流自定义。
• 可采用微服务拆分，提高灵活性和维护效率。

3. 数据持久化与管理层

• 管理所有主数据，如客户信息、供应商信息、商品清单等。
• 保证数据一致性、安全备份与高可用机制。
• 支持大数据分析平台接入，为决策提供依据。

4. 集成与扩展接口

• 提供API接口，与第三方平台（如电商平台、物流公司）对接。
• 支持RPA自动化工具接入，提高办公自动化水平。

5. 安全保障体系

• 包括身份认证授权、多级权限分配、防SQL注入、防XSS攻击等安全手段。
• 日志审计与异常预警机制，为合规运营保驾护航。

简道云ERP系统特色：

特点	描述
低代码开发	无需专业编程即可搭建或调整表单及流程
丰富集成能力	内置大量API连接器，便于与外部应用无缝衔接
高度自定义	可根据实际需要拖拽式调整字段或增加新模块
可视化报表	提供实时统计看板，辅助经营决策

---

三、不同行业对ERP系统架构图的特殊需求

不同类型或规模的企业，对ERP架构有着差异化要求：

• 制造行业：更强调生产计划排程、工艺路线及物料清单BOM的数据模型完整性；
• 零售行业：关注门店销售POS终端集成、多渠道商品同步及库存准确率；
• 服务业：重视项目进度管理、人力成本分摊与客户服务记录归档；
• 集团型企业：需支持多公司账套、多语言、多币种功能，并具备统一集团管控平台。

行业定制案例对比表：

行业类型	架构关注重点	推荐功能模块
制造业	工艺流转、高性能调度	MES集成
零售连锁	多门店POS同步	门店管理中心
金融保险	高安全合规、多节点部署	审批流+风控模型

---

四、现代主流ERP架构演进趋势

随着云计算、大数据和AI技术的发展，现代ERP系统在架构设计上呈现以下趋势：

1. 向SaaS云原生演进

• 降低IT投入，无需本地部署服务器，通过浏览器即可访问所有功能；
• 动态弹性扩容，应对季节性订单高峰；

2. 微服务+容器

• 将单体应用拆解为独立的小服务，每个团队可独立开发维护，提高敏捷响应速度；

3. 智能分析嵌入

• 内置BI报表、自助分析工具，实现运营指标实时监控；

4. 全开放API生态

• 支持第三方插件市场，让更多个性需求通过插件形式实现；

5. 移动优先策略

• 所有关键操作均支持手机APP、小程序入口，不受时间地点限制；

6. 自动运维&智能监控

• 运用AIOps手段实现故障预测、自愈以及自动扩容缩容，提高运维效率；

---

五、一张典型 ERP 系统三层架构示意图说明

以下是典型 ERP 三层体系结构说明：

┌─────────────────────────────┐
│        表现层(前端)           │
│ 用户登录/下单/审批界面        │
└──────────┬──────────────────┘
│ API请求/响应
┌──────────▼──────────────────┐
│     业务逻辑处理(中间件)      │
│ 各类流程引擎, 权限控制,        │
│ 模块交互, 审批流, 报表生成等    │
└──────────┬──────────────────┘
│ SQL/API调用
┌──────────▼──────────────────┐
│      数据库/文件存储(后端)     │
│ 主数据区, 日志区, 文件区       │
└─────────────────────────────┘

这张示意图体现：

• 用户所有操作首先经过前端UI界面，由后端RESTful API提交至中间件处理，
• 中间件完成所有复杂计算或跨部门审批，并调用底部的数据资源进行读写，
• 最终回传结果至前台显示，实现完整闭环。

---

六、简道云ERP系统实际应用场景解析

以简道云为例，其低代码特性的 ERP 平台广泛应用于制造业订单跟踪、人事考勤自动化以及财务合同归档等场景。具体优势如下：

1. 快速搭建适配复杂流程，例如某制造企业利用简道云自定义了“订单—采购—生产—发货”全链路闭环体系，仅用一周上线运行，有效减少因人工Excel流转造成的数据遗漏风险；

2. 多角色协同，无论是一线员工还是高管，都能通过权限配置看到自己相关的数据视图，实现信息透明共享；

3. 移动办公支持强，无论在工厂车间还是出差途中，都能实时录入并查询关键信息，大幅提升响应速度；

4. 模块自由组合，可根据发展阶段随时增加新板块，如进销存、新品研发或者售后客服工单，不影响整体稳定运行。

---

七、安全策略与性能优化实践

在任何 ERP 架构设计中，“安全”和“性能”始终是不可忽略的重要议题。建议采取如下措施：

• 安全方面：

• 实施细粒度RBAC权限模型，确保最小授权原则；
• 全链路加密传输（HTTPS/TLS），防止信息泄露；
• 定期漏洞扫描和补丁升级，加强灾备演练保障连续运营；

• 性能方面：

• 利用缓存机制（如Redis），减轻数据库压力，加速页面加载速度；
• 分布式部署，实现负载均衡，多地机房保证高可用冗余；
• 优化SQL查询语句，对高频大表设置索引，加快检索效率；

---

八、小结与建议

综上所述，一张优秀的 ERP 系统架构图不仅要明确各技术分区，还应突出“灵活可扩展”“安全可靠”“易于二次开发”等现代特征。推荐采用如简道云这样的低代码平台以降低实施落地难度，并结合自身行业特点进行深度定制。在选型时，应重点考察其API开放能力、安全合规保障，以及移动办公适配程度。同时做好持续运维规划，为后续数字化升级打下坚实基础。

如有进一步需求，可从实际模板出发做深加工——

分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP的系统架构图包括哪些核心组成部分？

我最近在学习ERP系统，看到很多关于ERP系统架构图的介绍，但具体到底有哪些核心组成部分让我有点困惑。能否帮我详细说明一下ERP系统架构图包含哪些关键模块？

ERP的系统架构图通常包括以下核心组成部分：

1. 用户界面层（UI层）：负责与用户交互，提供数据输入和展示。
2. 应用逻辑层（业务逻辑层）：处理业务规则和流程，例如订单管理、库存控制。
3. 数据访问层：负责对数据库进行操作，确保数据的有效存储与读取。
4. 数据库层：存储企业所有关键信息，如客户数据、财务记录等。
5. 集成服务层：支持与第三方系统（如CRM、供应链管理）的接口集成。 这些模块协同工作，共同支撑完整的ERP功能，实现企业资源的高效管理。

如何通过ERP系统架构图理解数据流动过程？

我想更深入理解ERP系统中数据是如何流动的，尤其是通过系统架构图来分析。在实际操作中，怎样看懂数据从输入到存储再到输出的全流程？

通过ERP系统架构图，可以清晰地看到数据流动主要经过以下几个步骤：

• 用户界面层接收输入，比如销售订单信息；
• 应用逻辑层对输入进行处理，如验证订单有效性；
• 数据访问层将处理结果存入数据库；
• 数据库存储后，通过查询返回相关信息给应用逻辑层；
• 最终由用户界面展示给用户。 案例说明：在一个制造企业中，当生产计划录入后，数据依次传递至库存模块更新原材料状态，实现实时库存跟踪。此过程确保了数据一致性和及时响应。

ERP系统架构中的技术术语有哪些？能否结合实例解释？

我在看ERP系统架构相关资料时遇到很多专业术语，比如“服务总线”、“微服务”、“中间件”等，看得有些晕。我想知道这些技术术语具体指什么，有没有通俗易懂的实例帮助理解？

常见技术术语及其实例说明如下：

技术术语	定义	实例
服务总线 (ESB)	用于不同应用间消息传递和协议转换	企业内部CRM与财务系统通过ESB实现无缝沟通
微服务	将大型应用拆分为小型独立服务单元	ERP中独立部署库存管理微服务，提高维护效率
中间件	位于操作系统与应用程序之间的软件，为通信和数据管理提供支持	使用消息队列中间件实现订单处理异步化
这些技术帮助提升ERP的灵活性和扩展能力，使复杂业务流程得以高效运行。

如何利用结构化布局优化ERP系统架构图中的信息表达？

我注意到很多优秀的ERP系统架构图都采用了结构化布局，比如分级标题、列表和表格等，我很好奇这种布局方式具体有什么优势，怎样用它来提升信息传达效果？

结构化布局在ERP系统架构图中主要带来以下优势：

1. 提升可读性：通过分级标题明确各模块功能，如“用户界面”、“业务逻辑”等；
2. 增强信息密度：利用列表或表格将复杂信息条理化，例如功能清单或技术说明；
3. 降低理解门槛：结合案例说明，使技术细节更易被非专业人员接受；
4. 数据驱动决策支持：用统计数字展示性能指标，如响应时间降低30%、故障率减少20%。 例如，一张采用表格详细列出各个子模块职责及调用关系的架构图，比纯文字描述更直观，有助于团队快速理解整体设计。
