ERP网络拓扑图详解，如何设计最优结构？

砚弘匾

·

2025-07-17 18:47:33

阅读14分钟

已读44次

1、ERP网络拓扑图是企业信息化基础设施规划的核心工具；2、合理的网络拓扑结构能显著提升ERP系统的安全性、稳定性与扩展能力；3、在实际应用中，星型和分布式拓扑最为常见。 网络拓扑图直观呈现了ERP系统各硬件节点（如服务器、终端、存储设备等）之间的连接关系，帮助IT团队科学部署和优化业务流程。以星型拓扑为例，它将所有终端集中连接到核心服务器，通过中心节点统一管理数据流，有效降低单点故障对整体系统的影响，同时便于后期维护和扩展。选择合适的ERP网络拓扑结构，不仅关系到系统高效运行，更直接影响企业的信息安全与业务连续性。

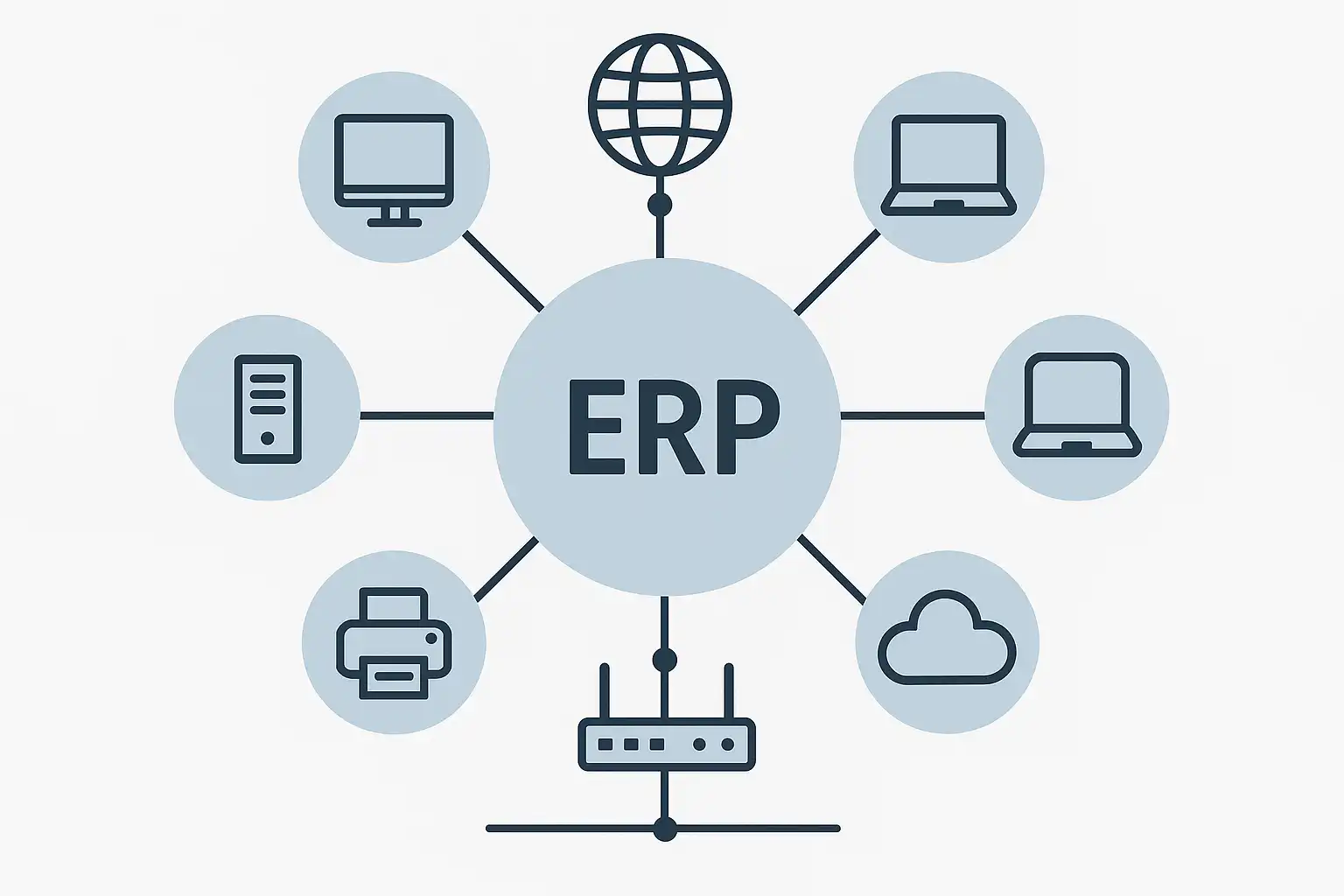

《erp网络拓扑图》

一、ERP网络拓扑图概述与作用

1. 概念定义 ERP（Enterprise Resource Planning，企业资源计划）网络拓扑图，是指反映企业内部各功能模块及设备之间数据通信路径和结构关系的可视化技术架构图。它通常包括服务器主机、数据库、中间件、客户端终端、安全防护设施等关键组件。

2. 主要作用

• 规划信息化基础设施布局
• 指导IT架构搭建和设备采购
• 识别并消除潜在单点故障风险
• 提升运行效率与安全性能
• 支持后期升级与运维

3. 应用场景示例

• ERP项目启动初期，制定IT部署蓝图
• 系统运维排查故障时参考数据流向
• 安全审计中查找潜在攻击路径

二、常见ERP网络拓扑类型及优劣对比

不同规模、不同行业及管理诉求下，常用的ERP网络拓扑主要有以下几种：

拓扑类型	结构描述	优点	缺点	适用场景
星型（Star）	所有节点均连至中心服务器	易维护、高性能	中心故障影响全局	中小型企业或单厂区
总线型（Bus）	各节点沿一条主线互连	成本低，部署简单	易拥堵，难扩展	小规模办公环境
环型（Ring）	节点串联成闭环	数据传递有序	任意节点损坏致环断	特定闭合管理场景
分布式（Mesh/混合）	多中心或多区域分布互联	高冗余、高容错	架构复杂，成本高	跨地域、多分支集团
树型（Tree）	分层分支式，如组织架构树	易管理，可扩展	根部压力大	多部门层级化企业

详细展开——星型拓扑： 星型结构是当前大多数ERP项目首选，其核心优势在于所有数据交换都经由中心服务器处理。这不仅使得数据备份、安全策略统一实施，而且便于进行流量监控与性能优化。一旦终端出现问题，不会影响其他节点，但若中心服务器出现故障，则整个系统受阻。因此，大多数成熟方案会通过集群冗余或双机热备来减轻该风险。

三、典型ERP网络拓扑设计要素解析

1. 核心组件识别

• 应用/WEB服务器：负责业务逻辑处理
• 数据库服务器：核心数据存储与检索
• 客户端/操作终端：普通员工访问界面
• 网络交换机、防火墙：保障内部通信安全稳定
• 存储设备/NAS/SAN：历史档案、大文件归档

2. 网络层次划分

• 内部业务网段/办公网段隔离
• DMZ区用于外部访问API或第三方集成接口
• VPN接入实现远程分支/移动办公需求

3. 信息安全防护体系

• 部署多重防火墙策略，隔离外部威胁
• IDS/IPS实时监控异常流量
• 细粒度权限控制保证最小授权原则实施

4. 高可用与容灾设计

• 双活/热备集群提升服务连续性
• 异地容灾同步防止自然灾害导致的数据丢失

5. 通信协议选择及带宽评估

• 内网采用千兆/万兆以太网提升响应速度
• 数据库同步建议专线或高QoS保障链路

四、简道云ERP系统案例剖析及部署实践

以简道云ERP系统为例，其具备高度灵活自定义特性，可适配多种网络环境。官网地址：https://s.fanruan.com/2r29p

1. 简道云ERP支持架构特点：

• 支持公有云、私有云、本地化多种部署方式；
• 灵活API开放接口便于异构平台对接；
• 丰富的数据权限配置应对大型集团复杂组织管理；
• 模块可插拔式设计，实现快速上线迭代。

2. 部署建议流程：

a) 前期调研——梳理公司业务流程及关键岗位需求； b) 拓扑规划——结合实际选定合适结构，如星型+分布式混合模式； c) 硬件选配——按并发量估算服务器和存储容量； d) 网络配置——设置VLAN子网、防火墙规则确保内外隔离； e) 系统上线——批量导入用户账号并设置权限边界； f) 运维监控——搭建日志审计、防护告警机制及时响应异常事件。

3. 简道云典型网络拓扑示意：

┌────────────┐                       ┌────────────┐
│ 外部访问区 │───API Gateway───┐     │ 移动客户端 │
└────────────┘                 │     └────────────┘
▼
┌─────────────────────┐
│ DMZ区(负载均衡器+WAF)│
└─────────────────────┘
▼
┌───────────────┬───────────────┴───────────────────┬───────────────┐
▼               ▼                                   ▼               ▼
┌─────────────┐ ┌──────────────────┐                ┌───────────────┐ ┌──────────►
│ Web前端集群│ │ 应用服务集群A/B │                │ API服务集群│ │ 集团异地分支
└─────────────┘ └──────────────────┘                └───────────────┘ └──────────►
｜                ｜                                 ｜
▼                ▼                                 ▼
(负载均衡器)       (数据库连接池)                  (对象存储/NAS)
｜                ｜                                 ｜
▼                ▼                                 ▼
数据库主从复制      日志审计服务                   外部文档归档

4. 案例分析说明： 某制造业集团采用简道云部署双区域多中心混合星型+分布式架构，总部设立主数据中心，各省工厂通过VPN专线接入总部数据库，实现实时生产计划共享；各地办事处和移动人员通过加密隧道远程接入，提高了协作效率同时保障了敏感信息不泄露。此外，通过API开放接口，该集团还将MES生产执行系统与简道云无缝集成，实现了物料采购自动触发补货审批，大幅降低人工干预概率。

五、不同规模企业如何选择适宜的erp网络拓扑？

依据公司业务规模以及IT投入能力，应采取差异化策略：

• 小微企业推荐：

• 标准“单中心星型”即可满足100人以下日常运营。
• 云SaaS版更省运维，无需自建机房。

• 中大型制造业：

• “总部+工厂”两级混合架构，高速专线打通底层数据。
• 局域网内设独立VLAN隔离采购财务等敏感部门。

• 集团跨国公司：

• 建议“多中心分布式”容错布局，各国自主管理本地子系统，仅核心财务人事统一汇总至总部。
• 必须引入SD-WAN等智能广域组网方案提升全球访问体验。

• 行业特殊需求：

• 医疗、电力等强监管行业必须遵循国家等级保护要求，多重物理隔断敏感区，并配备7×24小时安保监控。

举例说明：

企业类型	推荐网络结构	特殊关注要素
初创电商	公有云星型	带宽弹性伸缩
大宗制造集团	分布式+VPN专线	跨地域同步容灾
金融证券	多级树状严密隔离	审计追踪&持续加密

六、erp网络拓扑设计注意事项及未来发展趋势分析

1. 常见误区警示： a) 忽视带宽瓶颈导致高峰时段卡顿； b) 单一出口未做冗余引发不可预知中断风险； c) 权限过度集中易被内部越权滥用。

2. 最佳实践建议： a) 定期测试应急切换方案确保切实可行； b) 持续更新补丁避免已知漏洞被利用； c) 与OA/MES/WMS等外围系统实现接口标准化，提高整体自动化水平；

3. 行业发展趋势：

• 云原生微服务兴起，未来更多企业将采用“松耦合微模块”模式，以应对动态扩展需求。
• 零信任架构逐步普及，从“边界防御”转向“身份认证+行为分析”为核心的新一代安全体系。
• 自动化智能运维平台成为主流，让IT团队从繁琐手工转向主动预测预警、高效调优。

总结与建议

合理绘制并科学应用erp网络拓扑图，是确保信息化战略顺利落地的重要保障。一方面要结合自身实际情况灵活选取顶层结构，并做好冗余、高可用、防护等细节打磨；另一方面需紧跟数字化转型浪潮，不断引入新技术以增强竞争力。建议企业IT负责人定期复盘现有架构，根据业务变化及时调整升级，同时持续加强人员培训和安全意识，共同筑牢数字基石。如需快速搭建专业级erp平台，可以参考简道云官方模板进行试用或二次开发：https://s.fanruan.com/2r29p

精品问答:

---

什么是ERP网络拓扑图？它在企业管理中有什么作用？

我刚接触ERP系统，听说ERP网络拓扑图很重要，但不太明白它具体是什么。能不能详细解释一下ERP网络拓扑图的定义以及它在实际企业管理中发挥的作用？

ERP网络拓扑图是展示企业资源计划（ERP）系统中各个硬件设备、服务器、终端及其连接关系的结构化图示。通过清晰描绘网络节点和通信路径，帮助IT管理员优化系统性能、确保数据流畅和提升安全性。例如，一家制造企业通过分析ERP网络拓扑图，发现关键服务器瓶颈，从而调整架构减少了20%的系统延迟，提高了整体生产效率。

如何绘制有效的ERP网络拓扑图？有哪些关键步骤和工具推荐？

我想自己动手绘制一份ERP网络拓扑图，但不知道从哪里开始，也不了解需要注意哪些细节。有没有系统的方法或工具能辅助完成这项工作？

绘制有效的ERP网络拓扑图主要包括以下步骤：

1. 收集设备和连接信息（如服务器、交换机、防火墙）
2. 确定网络层级结构（核心层、汇聚层、接入层）
3. 使用专业工具绘制，如Microsoft Visio、Lucidchart或开源工具Draw.io
4. 标注设备功能与IP地址，保证信息完整
5. 定期更新维护保持准确性 案例：某电商公司使用Visio绘制后，识别出冗余链路，实现了10%的运营成本节约。

常见的ERP网络拓扑类型有哪些？如何选择适合自己企业的拓扑结构？

不同企业规模和业务需求都不一样，我想知道常见的ERP网络拓扑类型有哪些，它们各自优缺点是什么，以及怎么判断哪种更适合我们的实际情况？

常见的ERP网络拓扑类型主要包括：

拓扑类型	优点	缺点
星型	易于管理，故障隔离方便	中心节点故障影响大
环型	数据传输稳定，冗余备份好	故障诊断复杂
总线型	架构简单，成本低廉	扩展性差，冲突多
选择建议：根据企业规模和业务连续性需求，中大型企业推荐星型或环型，以保障高可用性；小微企业可选总线型以控制成本。

如何通过优化ERP网络拓扑图提升系统性能与安全性？

我的公司最近经常出现ERP系统响应慢甚至宕机的情况，我怀疑是网络架构问题。有没有什么方法可以通过调整或优化我的ERP网络拓扑图来提升整体性能和安全水平？

优化方法包括：

1. 分析流量瓶颈并重新设计链路，提高带宽利用率
2. 增加冗余路径实现负载均衡，避免单点故障
3. 部署防火墙及入侵检测设备，加强边界安全防护
4. 使用虚拟局域网（VLAN）隔离不同部门数据流，实现权限分区 据统计，经过优化后的企业平均提升了30% ERP响应速度，并减少了40%因安全漏洞导致的数据泄露风险。
