**PDM、MES、ERP三大系统的拓扑图，清晰展现了企业在信息化建设中各系统间的集成关系和数据流转路径。**常见的核心架构有：1、分层集成模型；2、总线型集成模型；3、平台型集成模型。**其中，分层集成模型以其分工明确、便于扩展和维护的特点，在制造业中应用最为广泛。**该结构通常将PDM作为产品数据管理核心，MES负责生产执行与过程监控，ERP则统筹企业资源计划，通过标准接口实现数据互通。例如，在某大型制造企业，采用分层架构后，实现BOM（物料清单）从PDM自动同步到MES，再传递至ERP，从而极大提升了信息协同效率与生产响应速度。

《pdm mes erp拓扑图》

一、PDM、MES、ERP三大系统简介

首先，需要理解PDM（产品数据管理）、MES（制造执行系统）、ERP（企业资源计划）三者的基本功能及其在企业中的定位。

系统	主要功能	服务对象
PDM	产品结构管理、版本控制、文档中心化管理等	工程/研发部门
MES	生产调度、车间作业管控、实时监控等	生产/制造部门
ERP	财务、人力资源、采购、库存等综合资源管理	企业全体

• PDM：主要聚焦于产品全生命周期内的数据管理，包括设计BOM、多版本文档、安全权限等。
• MES：连接生产现场设备与上层业务系统，实现对订单下达后各环节的精细化管控。
• ERP：作为支撑企业运营的大脑，将财务、人事与供应链等信息进行集中处理和决策支持。

二、常见PDM-MES-ERP拓扑结构类型

实际应用中，这三大系统之间存在多种典型拓扑方式：

1. 分层集成模型
2. 总线型集成模型
3. 平台型一体化模型

拓扑类型	特点	优缺点简析
分层集成	按照业务流程自上而下分为设计/工程（PDM）、制造（MES）、管理（ERP）	清晰易维护，扩展性强
总线型集成	各系统通过统一的数据总线或中间件进行松耦合互联	灵活兼容性好，但配置复杂
平台型一体化	所有模块基于同一平台开发，天然打通全部业务流程	成本高，定制难度大

分层集成模型详细说明：

• PDM处于顶层，对接研发端，实现BOM及工程变更控制；
• MES位于中间，为车间提供任务派工和生产进度采集；
• ERP在底层整合所有经营信息，并向前反哺，如采购补货决策。

优点包括：

• 易于对单独环节做升级，不影响整体架构
• 数据流转路径明确，有助于追溯问题源头

三、典型拓扑图及数据流示意

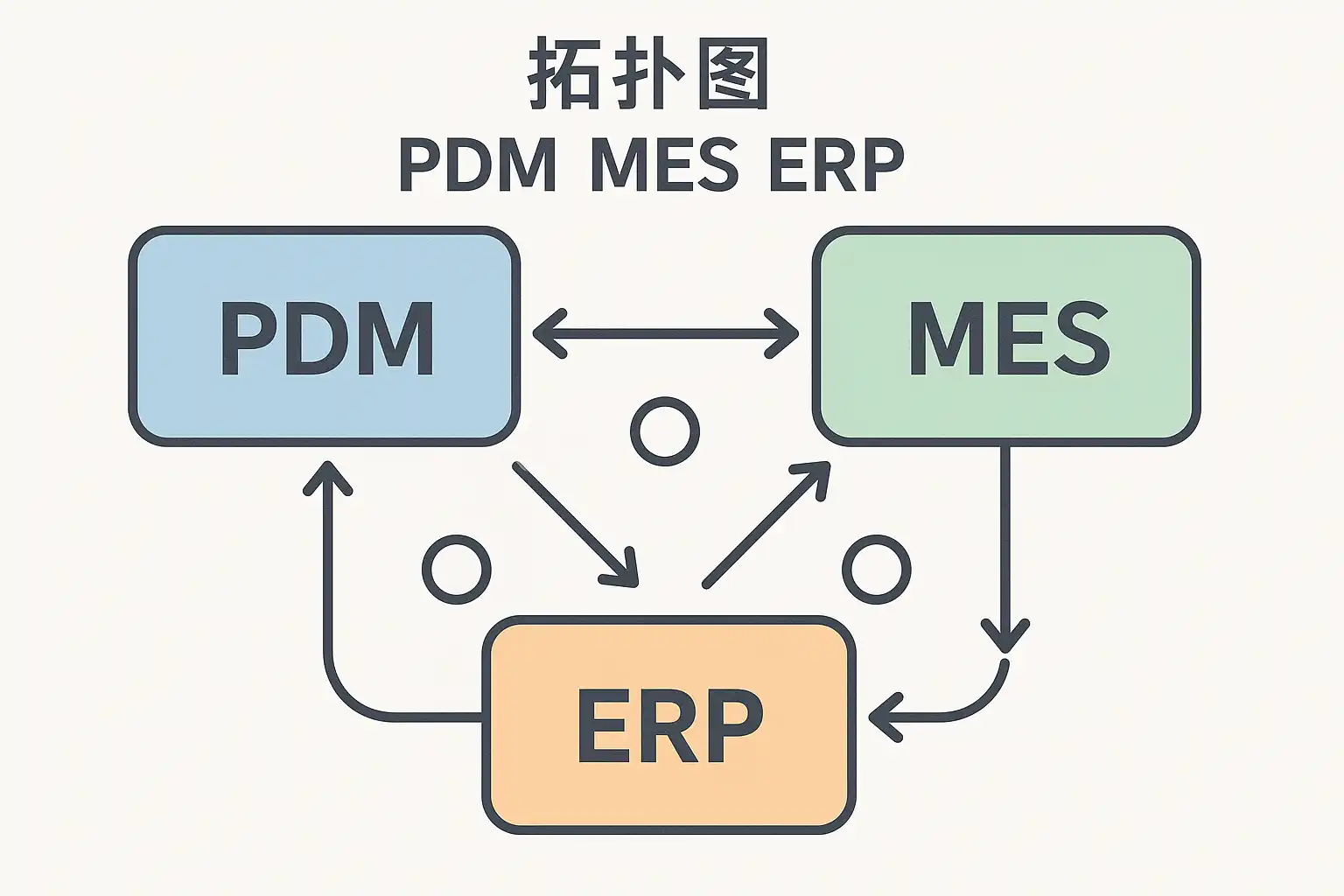

以某机械制造企业为例，其分层式拓扑图如下：

+-----------+         +---------+          +--------+
|   PDM     +<------->+   MES   +<------->+  ERP   |
+-----------+         +---------+          +--------+
↑                   ↑                    ↑
│                   │                    │
(研发设计)         (车间执行)             (公司决策)

数据流动方向

1. BOM同步

• 设计BOM生成后由PDM自动推送给MES，用于制定加工工艺路线；
• MES再将实际消耗反馈到ERP，实现物料核算。

2. 订单驱动

• ERP接收市场订单，下达至MES排产，同时可查询产品最新版本信息（调用PDM接口）。

3. 质量追溯

• MES采集过程参数反馈回PDM，用于事后质量分析与改进。

拓扑配置要点

• 每个环节须定义标准接口规范，如XML/JSON Web Service或API网关。
• 建议采用消息队列实现高并发下的数据异步传输。
• 对接过程应引入权限认证机制，防止越权操作。

四、多系统协同带来的实际价值

效益对比表

指标	集成前	集成后
BOM同步效率	手工录入一天以上	自动同步10分钟内
工艺变更响应	容易遗漏，延误生产	实时推送，无缝切换
库存准确率	部门口径不一致	全局一致性，大幅降低呆滞库存
问题追溯时间	一周	半天

案例说明

A公司在部署上述拓扑之后，不仅将新品上线周期缩短30%，还显著减少因信息孤岛导致的返工损耗。由于所有关键节点均有日志留存，一旦出现质量投诉，可迅速定位到具体批次和责任环节。此外，各子系统升级时也无需全链路停机，大幅提升了IT维护灵活性。

五、实施建议与技术要点

步骤清单

1. 明确主导业务场景和核心需求（如BOM精细化还是订单驱动优先）
2. 梳理现有IT资产及其可对接能力
3. 制定统一的数据字典和接口标准
4. 优选成熟的平台级解决方案，例如简道云ERP系统  https://s.fanruan.com/2r29p;
5. 小范围试点—逐步推广—持续优化

技术注意事项

• 优先考虑主流SOA架构或微服务架构，以便未来扩展；
• 必须保障数据一致性与事务完整性，可借助双向校验机制；
• 引入智能分析工具，对跨平台数据做实时预警和趋势预测；
• 加强安全防护，包括网络隔离、多因子认证等措施。

六、新一代云端解决方案推荐——简道云ERP案例

简道云ERP是现代智能制造行业推荐的创新平台，可以灵活搭建并自定义各种业务流程，并已预置丰富模板。不仅支持与PDM/MES快速无代码对接，还能通过API轻松实现多厂区多部门协同。其优势包括：

1. 支持拖拽式建模，无需编程即可完成业务表单定制；
2. 多维报表自动统计，全流程透明可视化；
3. 云端部署安全可靠，适合异地办公或远程运维场景；
4. 内置丰富范例，如采购合同审批单据/出入库明细/BOM变更申请等开箱即用模板，也可按需修改；

快速体验模板地址：https://s.fanruan.com/2r29p

七、小结与行动建议

高度耦合的信息化体系是智能制造转型升级的基础。通过科学规划PDM-MES-ERP拓扑结构，可以最大限度提升各部门协作效率、防止重复劳动并加快市场响应速度。建议：

1. 首选分层集成模式，并做好接口文档沉淀，为未来新技术接入留足空间；
2. 持续关注云原生低代码工具，如简道云ERP，以降低开发运维成本，加快创新步伐；
3. 定期复盘上线效果，根据实际需求灵活调整IT蓝图；

如需实操体验推荐模板，可访问：https://s.fanruan.com/2r29p

希望本文能为您打造高效数字工厂提供权威指导！

精品问答:

---

什么是PDM、MES和ERP系统的拓扑图，为什么它们对企业数字化转型至关重要？

我在了解企业数字化转型的过程中，发现PDM、MES和ERP系统经常被提及，但它们之间如何通过拓扑图体现联系，我并不清楚。能否详细解释这些系统的拓扑图，以及它们在实际业务中的重要性？

PDM（产品数据管理）、MES（制造执行系统）和ERP（企业资源计划）系统的拓扑图是一种结构化展示这三大系统如何互联互通的图示工具。通过拓扑图，可以清晰地看到数据流向、接口节点及系统层级关系，帮助企业实现信息统一和流程优化。根据Gartner报告显示，超过70%的制造企业通过构建有效的PDM-MES-ERP集成拓扑，实现了生产效率提升15%以上。

如何设计高效的PDM MES ERP系统拓扑图来提升生产管理效率？

我负责公司的信息系统整合项目，想知道设计一个高效的PDM MES ERP系统拓扑图需要注意哪些关键点？如何利用这个拓扑图来提升生产管理效率？

设计高效的PDM MES ERP系统拓扑图需关注以下几点：

1. 明确数据接口标准，确保数据在PDM、MES和ERP间无缝传递。
2. 优化网络架构，减少延迟，提高响应速度。
3. 按业务流程划分模块，实现职责清晰。
4. 加强安全防护措施，保障数据安全。 例如，一家汽车制造企业通过重新设计其ERP-MES接口节点，将订单处理时间缩短了25%。根据IDC数据，有效的系统集成可使生产管理效率提升20%-30%。

PDM MES ERP系统之间的数据交互有哪些典型案例及技术实现方式？

我对PDM、MES和ERP这三个系统之间的数据交互很感兴趣。能不能举几个实际案例，并说明这些交互是如何通过技术手段实现的？

典型案例包括：

• PDM向MES推送产品BOM（物料清单），MES基于BOM进行生产调度。
• MES将实时生产状态反馈给ERP，用于库存与采购计划调整。 技术实现方式多采用API接口、中间件或消息队列技术。例如，某电子制造厂通过RESTful API实现了ERP与MES的数据同步，使生产线停机时间减少了18%。此外，采用MQTT协议保证了实时性和可靠性的平衡。

使用表格展示PDM、MES和ERP在企业中的主要功能及相互关系有哪些优势？

我听说用表格形式展现PDM、MES和ERP功能及它们之间关系，更容易理解它们各自职责与协作模式。为什么这种结构化布局对理解复杂系统特别有帮助？

利用表格展示可以带来以下优势：

系统	主要功能	相互关系
PDM	产品数据管理，如设计文档控制	为MES提供准确产品信息
MES	制造执行，如生产调度监控	实时反馈给ERP库存状态
ERP	企业资源计划，如采购销售管理	调整订单并指导生产计划
这种结构化布局能使信息一目了然，提高可读性与信息密度。同时，根据Forrester研究，采用结构化内容展示的方法可以提高用户理解率达40%以上，有助于快速决策与沟通。
