ERP系统网络拓扑图是展示企业资源计划（ERP）系统各组成部分及其网络连接方式的结构化图形，为企业IT架构提供直观指导。1、一般包含服务器、客户端、数据库、中间件及外部接口等主要节点；2、常见拓扑结构有星型、总线型和分布式部署；3、合理的网络拓扑布局能提升ERP系统安全性、扩展性和性能。 以星型拓扑为例，该结构通过中心节点（如服务器）连接所有终端，便于集中管理与维护，广泛应用于现代ERP部署环境。简道云ERP系统作为一款低代码平台，其灵活的部署模式适配多种网络拓扑需求，帮助企业高效构建与管理信息化架构。

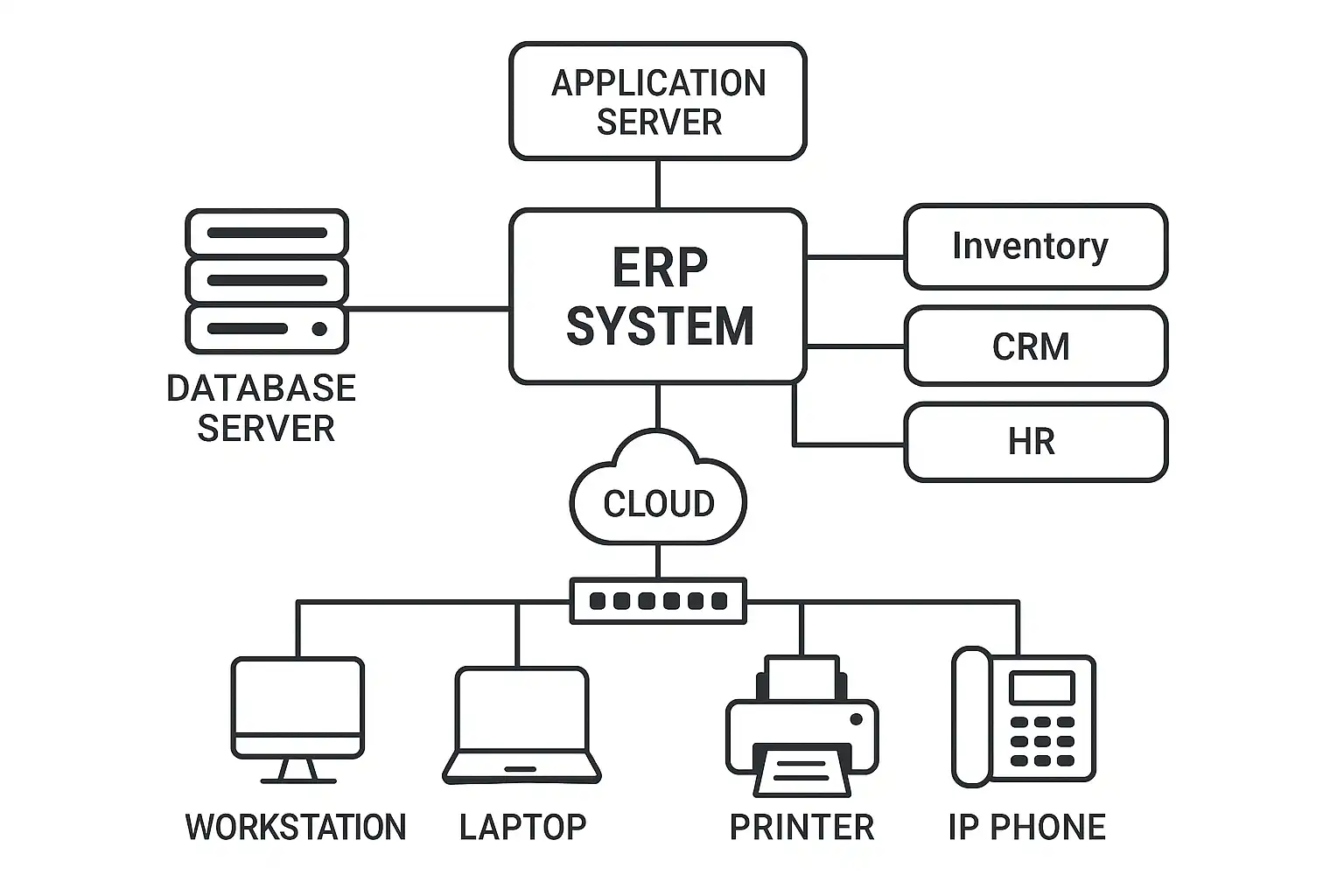

《erp系统网络拓扑图》

官网地址： https://s.fanruan.com/2r29p

一、ERP系统网络拓扑图概述

ERP（Enterprise Resource Planning，企业资源计划）系统作为企业核心的信息化平台，需要借助科学的网络架构实现数据流通、安全保障与高效协同。网络拓扑图则将这些物理或逻辑组件及其连接方式可视化，是IT建设和运维的重要参考依据。

ERP系统常见的网络节点包括：

• 应用服务器
• 数据库服务器
• 客户端终端（PC、移动设备）
• 中间件/负载均衡器
• 外部接口网关（如对接第三方平台）
• 存储设备与备份服务器

通过这些节点间的数据交换和访问关系，形成了不同类型的网络拓扑结构。

二、常见的ERP网络拓扑结构

不同规模和需求的企业，会采用不一样的ERP部署方式。以下表格总结了几种典型的ERP系统网络拓扑类型：

拓扑类型	主要特点	适用场景
星型	所有终端通过中心节点连接，便于管理维护	小中型企业，集中式管理
总线型	各节点共享一条主干通道	简单结构，成本敏感场合
分布式	多个子系统分散部署，通过专线或VPN互联	跨地域、多分支机构
混合/云模式	云服务与本地自建混合，对外提供API接口	灵活扩展，大中型集团

星型拓扑详细解析

星型是最常见也是最易于运维的一种模式。在这种结构下：

1. 中心节点通常是应用服务器或数据库服务器。
2. 各客户端或子模块经由该中心进行业务请求与数据交互。
3. 易于实现统一安全防护与访问控制。
4. 缺点在于中心节点故障会影响整体业务。

对于大多数采用简道云之类SaaS ERP的新兴企业而言，后端多为云端星型架构，由服务商负责中心节点高可用性设计，有效规避单点失效问题。

三、简道云ERP系统在不同拓扑中的应用实践

简道云是一款低代码可视化开发平台，其“即拖即用”的特性极大地降低了定制开发和上线周期。在实际项目中，不同部署方式下其支持如下：

部署模式及对应优势

部署模式	网络架构示意	优势
公有云（SaaS）	云端星型	秒级开通，无需本地IT支持
私有云	企业内网星型/混合	数据自主可控，高度定制
混合云	本地+公有云互联	灵活扩展，可满足多地协作要求

例如，一家制造业集团采用简道云私有化部署，将总部作为主数据中心，各工厂分支通过VPN安全连入，实现统一流程管理且保证数据隔离。

四、如何绘制有效的ERP系统网络拓扑图

绘制清晰准确的ER P 网络拓扑图，可以有效支撑后续运维、安全审计和升级扩容工作。推荐步骤如下：

1. 明确业务边界 列出所有涉及到的数据流动环节，包括内部模块与外部接口。
2. 梳理物理设备 标记所有关键硬件，如服务器、防火墙、交换机等。
3. 确认软件组件 明确每台主机上的软件角色，如Web服务、中间件层等。
4. 绘制连接关系 使用标准符号连线表示通信路径，并区分内外网边界。
5. 标注安全要素 如VLAN划分、防火墙策略等提升安全性的措施。

推荐工具

• Visio（微软）
• Draw.io
• ProcessOn
• 专业CAD工具

建议结合实际项目文档，将版本号和更新时间同步标记，以便后续参考。

五、不同规模企业典型案例分析

分别以小微、中大型集团为例，对比其ER P 网络架构差异：

企业规模	网络架构特征	示例说明
小微公司	SaaS公有云+简单终端接入	电商初创团队，用简道云快速搭建OA+进销存
成长性公司	私有/混合云+多门店VPN组网	区域连锁餐饮，用简道云串联采购结算环节
集团级大企业	分布式数据中心+专线/MPLS骨干	制造业集团，总部管控全国工厂财务人事

以上案例表明，根据业务复杂度选择合适的ER P 网络方案至关重要，同时应考虑未来扩展能力与信息安全风险。

六、影响ER P 系统性能和安全性的关键因素

高效、安全运行依赖于合理设计各层次细节。主要包括：

1. 带宽规划：高并发访问需预留充足带宽。
2. 节点冗余：重要功能设主备，提高可靠性。
3. 安全隔离：核心业务区须物理或逻辑隔离外部访问。
4. 审计追踪：日志记录每个链路的数据流转，提高溯源能力。

性能瓶颈举例

若全部用户同时请求报表下载，而数据库仅单点部署，则易发生响应延迟。因此，大中型客户多采用读写分离、多活集群等方式优化后台能力。

七、新技术趋势对ER P 网路架构发展的影响

随着数字化转型升级，多项新技术正深刻影响传统ER P 架构，如下表所示：

新技术方向	对应变化
云原生&容器化	动态弹性伸缩，更易迁移运维
边缘计算	就近处理提升响应速度
零信任安全	全流程身份认证防止越权漏洞
API开放生态	支持跨组织/跨平台集成

以简道云为例，其已全面支持API调用，并兼容主流身份认证协议，为大型项目对接HR、人资、电商等异构系统提供极大便利。

总结与建议

综上所述，科学设计并不断优化ER P 系统网络拓扑图，对于提升信息化水平、防范风险具有决定意义。建议用户结合自身实际需求选择合理结构，同时关注新兴技术趋势，不断迭代升级。例如，小微团队可以直接选用基于公有云托管模式；而大型集团则需重视冗余备份、安全隔离以及多地协同机制。在选购时，可优先考虑像简道云这样具备灵活部署能力的平台产品，以兼顾当前效率与未来发展空间。

---

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

什么是ERP系统网络拓扑图？

我最近在学习企业资源计划（ERP）系统，听说网络拓扑图对系统部署很重要，但不太明白ERP系统网络拓扑图具体指的是什么？它跟ERP系统之间有什么关系？

ERP系统网络拓扑图是指展示企业资源计划（ERP）系统中各硬件设备、服务器、工作站及其相互连接方式的结构化图示。通过该图，可以清晰了解数据流向和设备布局，有助于优化ERP系统的性能和安全性。例如，星型拓扑可以减少单点故障风险，而总线型拓扑则便于扩展。根据CIO调查显示，合理设计的网络拓扑可提升ERP响应速度达30%。

如何绘制高效的ERP系统网络拓扑图？

我正在负责公司ERP系统的IT架构规划，想知道绘制一个高效且实用的网络拓扑图需要注意哪些关键点？有哪些步骤和工具推荐？

绘制高效的ERP系统网络拓扑图需遵循以下步骤：

1. 明确设备与节点（如服务器、路由器、终端）
2. 确认连接类型（有线、无线）及带宽需求
3. 使用专业工具（如Microsoft Visio、Lucidchart）进行绘制
4. 标注数据流向和关键安全节点
5. 定期更新维护 技术上建议采用分层设计，将核心层、汇聚层和接入层分开，以提升管理效率。案例中，一家制造企业通过优化网络拓扑缩短了ERP数据同步时间20%。

常见的ERP系统网络拓扑类型有哪些？

我对不同类型的网络拓扑不是很了解，在构建ERP系统时，应该选择哪种网络结构更合适？每种类型有哪些优缺点？

常见 ERP 系统网络拓扑主要包括：

拓扑类型	优点	缺点	适用场景
星型	易于管理与故障定位	中心节点故障导致全网瘫痪	中小型企业或分支机构
总线型	节约布线成本	故障难定位，扩展性差	简单局域网环境
环型	数据传输稳定，无冲突	单一断点影响全部通信	对实时性要求高的场景
树型	分层管理，易扩展	结构复杂，需要良好规划	大型企业多部门复杂架构
选择时应结合企业规模、业务需求及预算，确保兼顾性能与维护便利。

如何通过优化ERP系统网络拓扑提高数据传输效率？

我发现公司的ERP运行有延迟问题，不确定是不是因为网络结构不合理导致数据传输效率低。请问怎样通过调整或优化ERP系统网络拓扑来提升整体性能？

优化 ERP 系统 网络 拓扑 提升 数据传输 效率 可从以下几个方面入手：

1. 减少跳数：设计尽量简洁路径，降低路由器转发次数。
2. 增加带宽：关键链路采用高速光纤连接。
3. 分段隔离：利用VLAN技术分割不同业务流量，减少拥堵。
4. 部署负载均衡设备，提高访问并发能力。
5. 实施QoS策略保障关键应用优先级。 据IDC报告显示，通过上述方法优化后，一家零售企业其 ERP 数据处理速度提升了40%，显著改善用户体验。
