百货进销存管理ER图设计方法，如何快速绘制完整ER图？

司争身

·

2025-07-28 04:16:22

阅读11分钟

已读36次

百货进销存管理的ER图（实体-联系图）制作方法如下：1、明确业务流程和核心实体；2、梳理实体之间的关系；3、绘制ER图并标注属性和关联类型；4、结合实际系统需求不断优化。其中，最关键的一步是“明确业务流程和核心实体”，因为只有充分理解百货进销存各环节（如采购、销售、库存等）及其涉及的数据对象，才能为后续的ER图建模打下坚实基础。接下来，将通过结构化方式，详细介绍如何制作百货进销存系统的ER图，包括每一步的方法和注意事项，并结合简道云等现代工具与最佳实践案例，为你提供全方位指导。

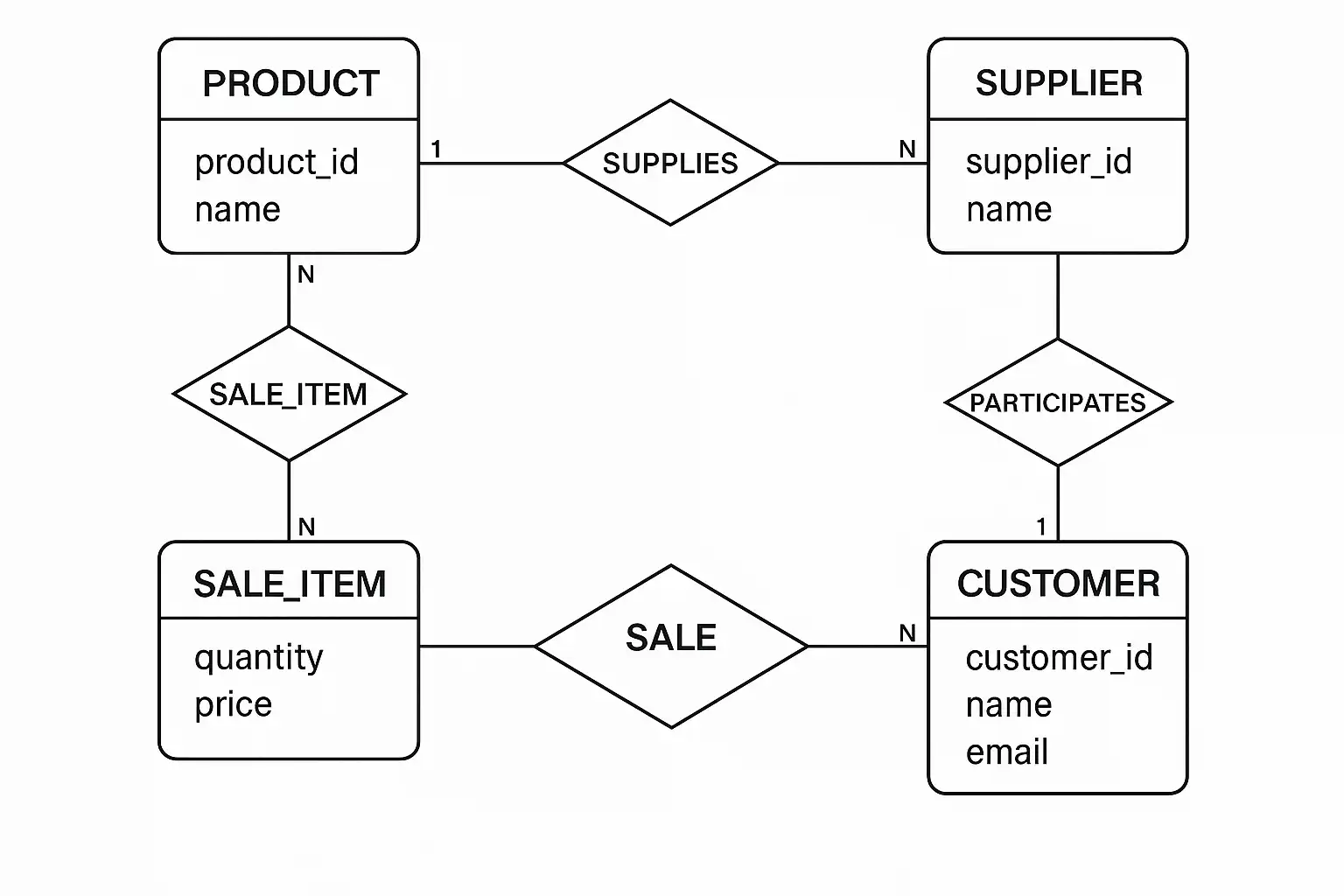

《百货进销存管理的ER图怎么弄》

一、明确业务流程与核心实体

在构建百货进销存管理系统的ER图前，首先要充分梳理整个业务流程，从而确定涉及到的主要数据实体。一般来说，典型的百货进销存管理包括以下主要环节：

• 采购：从供应商购入商品
• 入库：商品验收入库
• 销售：将商品售卖给客户
• 出库：销售后商品出库
• 库存盘点：定期盘点库存数量和状态

根据上述流程，可以初步确定需要在ER图中体现的核心实体，如下表所示：

核心业务环节	主要涉及实体
采购	商品、供应商、采购单
入库	商品、入库单
销售	商品、客户、销售单
出库	商品、出库单
库存盘点	商品、库存记录

这些实体是后续绘制ER图时的重要组成部分，各自有独立的数据属性，并通过各种业务动作互相关联。

二、梳理各实体之间的关系与属性

在明确了核心数据实体后，需要进一步分析这些实体之间的具体关联类型（如一对多、多对多等），并详细列举每个实体包含的数据属性。例如：

1. 商品（Product）

• 属性示例：商品编号、名称、规格型号、单位分类、售价等

2. 供应商（Supplier）

• 属性示例：供应商编号、名称、联系方式等

3. 客户（Customer）

• 属性示例：客户编号、名称/门店名/联系人电话等

4. 采购单（PurchaseOrder）

• 属性示例：单号、日期、关联供应商ID等

5. 入库单（StockInOrder）
6. 销售单（SalesOrder）
7. 出库单（StockOutOrder）
8. 库存记录（InventoryRecord）

常见的数据关系类型及举例如下：

实体A	实体B	关系	举例说明
商品	采购单	多对多	一个采购单可包含多个商品
供应商	采购单	一对多	一个供应商可有多个采购交易
客户	销售单	一对多	一个客户可以有多张销售订单
商品	销售单	多对多	一张销售订单可包含多个商品

对于每种关系，可以用连线方式在ER图中标明，同时注明连接类型（一对一、一对多、多对多）。

三、“手把手”绘制百货进销存管理ER图的方法步骤

下面以实际操作角度，分步骤讲解如何完成整个ER图设计过程。

步骤1：收集与整理需求

• 与实际业务部门沟通，确认所有需要统计和管理的数据对象。
• 罗列出所有可能涉及到的信息字段，比如商品条码/批次号/有效期等。
• 明确不同人员角色使用系统时关注的数据颗粒度。

步骤2：定义所有数据实体及其属性

整理成规范化列表，例如：

实体名	属性列表
商品	编号, 名称, 分类, 单位, 售价, 成本价, 描述…
供应商	编号, 名称, 联系人, 电话…
客户	编号, 名称, 电话…

步骤3：分析并确定各类关系

列出如下表格：

主体A	主体B	关联类型
采购单	商品	多对多
销售单	商品	多对多
入库单	仓库 (如果有分仓)

部分复杂关系需增加中间表或“明细”子表来支持。例如“销售明细”用于连接“销售订单”和“商品”。

步骤4：选择工具进行绘制

建议使用如PowerDesigner/Visio/MindMaster/Lucidchart或简道云在线建模功能进行可视化操作。具体操作如下：

1. 新建一个空白画布；
2. 拖拽“矩形框”分别命名为各个数据实体；
3. 在每个矩形内填写主要字段；
4. 使用直线或箭头连接相关联的两个数据块，并标注“一”、“多”等符号；
5. 标记外键字段以反映数据库实现要求；
6. 保存导出图片或直接嵌入项目文档。

步骤5：迭代优化

邀请业务部门审阅初稿，根据反馈调整结构或补充遗漏信息，使之更贴合实际运营场景。

四、市面主流模板参考与最佳实践——以简道云为例

现代SaaS平台如简道云已内置标准化进销存模板供企业直接套用，其底层正是基于严谨科学的数据模型与清晰明了的ER设计。以简道云官网 提供模板为参考，其标准模板一般包括以下几大模块：

• 基础资料模块（商品档案/分类/单位/客户/供应商）
• 单据模块（采购订单/入库出库/销售订单/调拨/退换货等）
• 库存台账模块（实时库存数量查询，多仓储支持）

简道云标准进销存模板部分表结构如下所示：

表名	字段举例
goods	id,name,specs,type_id,…
supplier	id,name,tel,address,…
customer
…

借助此类成熟模板，不仅能极大提升设计效率，还能规避常见建模陷阱，实现快速上线部署。

实践案例说明

某大型连锁超市选用简道云搭建自定义进销存平台，通过其可视化逻辑建模，将企业原有纸质报表转化为高效数字化台账，仅用不到两天便完成全流程上线，大幅提高数据准确率和运营透明度。这正是得益于科学清晰的底层ER结构设计——既满足日常灵活扩展，也方便后期二次开发和接口集成。

五、高效制作百货进销存管理ER图的小技巧与注意事项

为了保证最终产出的ER模型既合理又能落地实施，请务必注意以下几点细节问题：

常见问题避坑指南

1. 切勿遗漏关键辅助信息，如批次码、有无条码、多仓储信息。
2. 对于易变动字段要做冗余备份处理，如售价历史变更。
3. 建议优先分离基础资料表与业务流转表，以利后续维护。
4. 明确主外键约束，有助于数据库完整性校验。
5. 用统一编码规则避免各子系统串码混乱。
6. 针对大额交易或特殊品类应考虑权限分级控制设计。

推荐工具&方法论总结

• 利用Excel先行草拟，再迁移至专业画布软件；
• 优先采用现成SaaS行业模板作为蓝本，可大幅缩短前期摸索周期；
• 不懂技术也可以试试低代码平台如简道云 内置组件实现自动生成；

六、小结与应用建议

综上所述，制作一份高质量的百货进销存管理系统ER图，应从全面梳理业务对象开始，结合科学归纳关键数据关联，再依托专业工具高效落地。在当今数字化转型趋势下，如简道云这类低代码平台已成为多数企业快速搭建专属进销存解决方案的不二选择。建议大家优先参考市面成熟模板，根据自身特点做适当调整，并定期复盘优化，以确保模型既先进又实用。如果你还没有现成范本，可以直接领取并参考我们公司自用且高度灵活可编辑的进销存系统模板，助力你快速上手、高效落地！

---

分享一个我们公司在用的进销存系统模板，需要的可以自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/xrxfy

精品问答:

---

百货进销存管理的ER图是什么？

我刚开始接触百货进销存管理系统，听说ER图能帮助理解系统结构，但不太明白ER图具体指什么，有哪些核心要素？

百货进销存管理的ER图（实体-关系图）是用来描述系统中主要实体（如商品、供应商、客户）及其相互关系的图示工具。通过绘制ER图，可以清晰展示商品入库、销售和库存管理的业务流程。例如，‘商品’实体与‘供应商’实体之间存在“供应”关系，‘商品’与‘销售订单’存在“包含”关系。核心要素包括实体（Entity）、属性（Attribute）和关系（Relationship），帮助团队高效设计数据库结构。

如何设计符合百货进销存管理需求的ER图？

我想自己动手设计一个百货进销存系统的ER图，可是不知道哪些实体和关系是必须包含的，怎样才能设计得既全面又简洁？

设计百货进销存管理ER图时，应重点关注以下关键实体和关系：

实体	核心属性	关系说明
商品	商品ID、名称、价格	与供应商有“供应”关系
供应商	供应商ID、联系方式	提供商品
客户	客户ID、姓名	购买商品
库存	库存数量、位置	与商品对应
销售订单	订单号、日期	包含多个商品

步骤包括：1) 明确业务流程；2) 确定关键实体；3) 定义属性及主键；4) 建立合理关联。例如，将销售订单与客户关联，实现销售数据追踪。

用案例说明百货进销存管理ER图中的技术术语如何理解？

我对ER图中的技术术语如‘实体’、‘属性’和‘联系’比较模糊，能不能结合实际案例帮我理解这些概念？

以一个典型的百货进销存场景为例：

• 实体(Entity)：代表系统中的独立对象，如“商品”、“供应商”。
• 属性(Attribute)：是实体的具体特征，如“商品”的价格、名称。
• 联系(Relationship)：描述两个或多个实体之间的关联，如“供应商”向“商品”提供库存。

案例说明：假设有一个名为“小白文具店”的系统，其中“文具”作为实体，其价格和品牌即为属性；该文具由某个“供应商”提供，两者通过“供应”联系连接。这样直观展示了结构化信息。

有哪些工具可以帮助绘制专业且易懂的百货进销存管理ER图？

我想找一款既适合新手又支持复杂建模功能的软件来绘制百货进销存系统的ER图，有哪些推荐？这些工具有什么优缺点？

推荐以下几款专业且用户友好的绘制工具：

工具名称	优点	缺点
draw.io	免费开源，支持云端协作，界面简洁	高级功能较少
Microsoft Visio	功能丰富，模板多样，适合大型项目	收费软件，对新手稍复杂
Lucidchart	在线使用方便，多人实时编辑	免费版功能有限

这些工具均支持拖拽式建模及导出多种格式，有助于快速生成符合SEO规范且结构清晰的百货进销存管理ER图，提高团队沟通效率。
