半导体的生产工序极为复杂，核心关键步骤主要有：1、硅片制备；2、光刻；3、刻蚀；4、离子注入；5、薄膜沉积；6、化学机械抛光（CMP）；7、金属化布线；8、测试与封装。这些步骤高度集成且相互影响，每一步对最终产品性能至关重要。其中，光刻工艺被认为是芯片微缩和性能提升的核心瓶颈。它通过将电路图案精确转印到硅片上，实现纳米级结构控制，是实现高密度集成和先进制程的技术基础。下面将系统梳理半导体生产全流程，并详细解析各关键环节及其背后的技术难点。

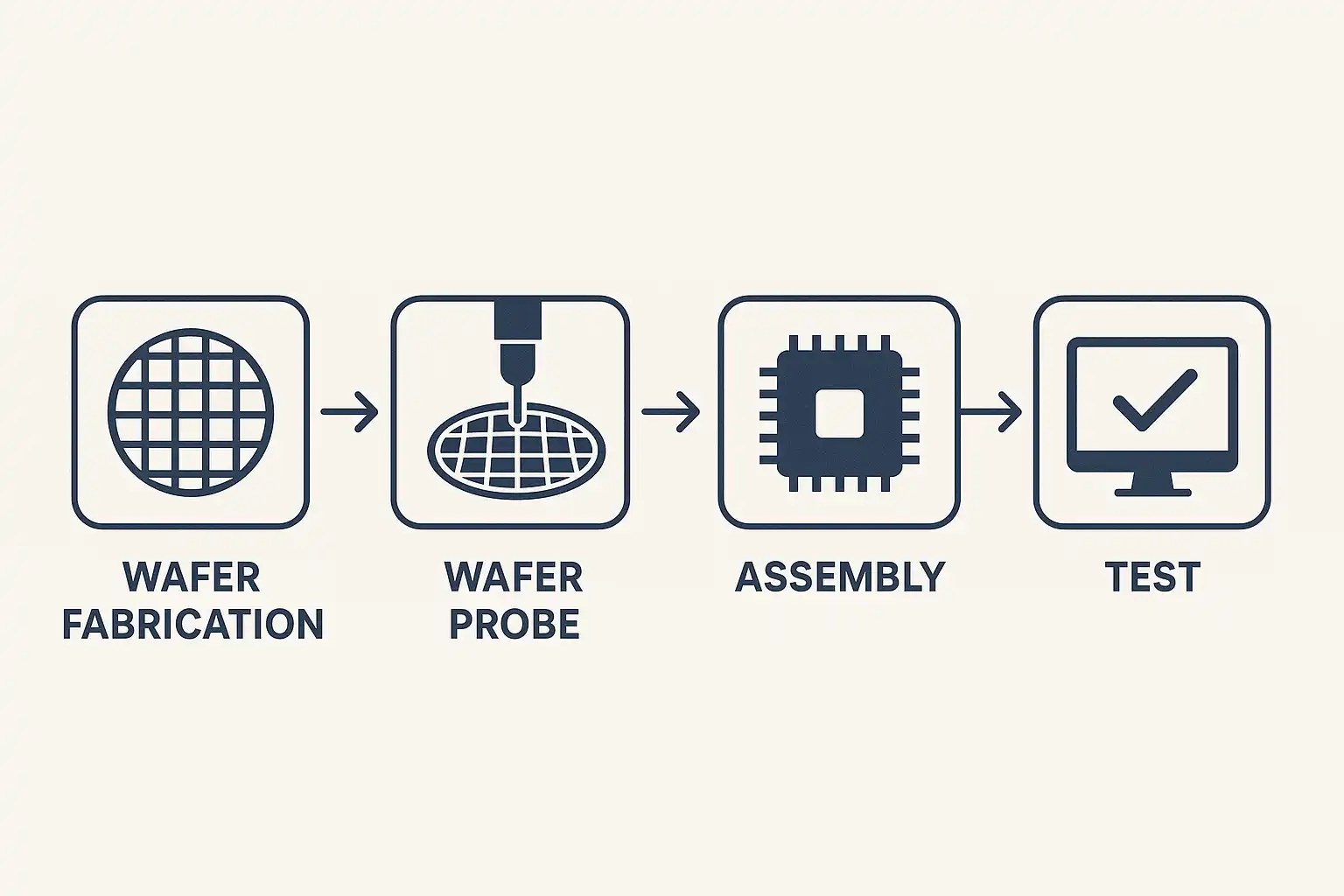

《半导体生产工序详解，关键步骤有哪些？半导体生产工序解析，流程复杂吗？》

---

一、半导体生产概述与核心环节

半导体芯片是现代电子产业的基石，其制造过程包含多个复杂且精密的工艺环节。整个生产周期长达数月，需要在高度洁净的环境下完成，每一步都需要高端设备与专业管理系统支撑。

主要关键步骤如下表所示：

序号	核心步骤	简要说明
1	硅片制备	提纯硅材料并制造单晶硅棒，切割成薄片
2	氧化/扩散	在硅表面生长氧化层或掺杂杂质
3	光刻	将电路图案转印到光刻胶层
4	刻蚀	去除未保护区域材料以形成微结构
5	离子注入	精确掺杂杂质调整器件特性
6	薄膜沉积	沉积绝缘层或多种功用薄膜
7	化学机械抛光CMP	平整表面，为下一步制程做准备
8	金属化布线	沉积金属连接各个元件
9	测试与封装	晶圆级测试后切割并进行保护封装

每一步对精度要求极高，容错率极低，对应着不同类型的技术挑战和质量管控需求。

---

二、各主要工序详解及技术要点

以下将对上述八大关键步骤进行详细解析：

1. 硅片制备（Wafer Preparation）

• 原材料提纯：通过西门子法等获得高纯度多晶硅。
• 单晶拉制CZ法/区熔法：形成直径统一且无晶界缺陷的单晶棒。
• 切割与抛光：将单晶棒切成超薄圆盘，再经研磨和抛光保证平整度和厚度一致性。
• 清洗去杂质：避免后续微观缺陷产生。

意义：优质硅片是所有后续高精度微加工的基础，高端芯片用料尤为严苛。

2. 氧化/扩散（Oxidation/Diffusion）

• 在高温下使氧气或其他气氛反应，在硅表面生成二氧化硅保护层。
• 或采用扩散炉，使掺杂原子（如磷或硼）进入指定区域改变载流子浓度。

意义：实现绝缘和局部调控，提高器件性能和可靠性。

3. 光刻（Photolithography）——流程核心

• 涂覆感光胶 → 曝光 → 显影
• 将预设计图案通过紫外激光照射及掩模版精准转移到感光胶上，再显影得到结构图案。
• 高端制程需采用193nm浸没式/极紫外EUV等先进设备以突破物理极限

难点分析：

• 精细尺寸控制在亚10nm甚至更小
• 掩模对准误差必须小于数纳米
• 对环境洁净度要求极高

4. 刻蚀（Etching）

• 干法刻蚀（等离子体）/湿法刻蚀（化学液体）
• 移除未被感光胶覆盖位置的材料，实现三维结构构建

意义：决定器件边界形貌，对速度、电流密度等产生直接影响

5. 离子注入（Ion Implantation）

• 利用加速器将特定离子高速注入到目标区
• 控制能量与剂量，实现局部掺杂浓度梯度设计

意义：调整沟道宽窄、电性参数，实现p型/n型区域划分

6. 薄膜沉积（Film Deposition）

常见方法包括CVD（化学气相沉积）、PVD（物理气相沉积）、ALD等：

• 沉积介电层（金属氧化物SiO₂）、阻挡层、多晶硅门等
• 要求厚度均匀、无针孔缺陷

7. 化学机械抛光CMP

结合机械摩擦+化学溶液，将不平坦表面研磨至原子级平整：

• 防止“台阶效应”，为后续多层叠加打下基础
• 是实现超大规模集成的重要保障

8. 金属化布线与封装测试

金属沉积和选择性腐蚀形成“互连线路”，之后进入测试筛选环节：

1. 电性能测试——甄别良品坏品
2. 晶圆分割——切割成单颗芯粒
3. 封装——塑料/陶瓷壳保护，焊球输出IO接口
4. 成品检测——再次全检确保可靠出厂

---

三、半导体生产流程复杂性的原因分析

半导体制造被誉为“工业皇冠上的明珠”，其复杂性来源于以下几个方面：

1. 纳米级精密控制

所有核心步骤都涉及0.X~几十纳米量级操作，对设备稳定性和环境洁净等级要求苛刻。例如，先进工艺节点台阶尺寸达到5nm甚至更小，一粒尘埃即可报废整个批次产品。

2. 多重循环迭代

一个芯片需重复多个“氧化—涂胶—曝光—显影—刻蚀”等循环流程，每块晶圆往返数百次以上，不同功能区反复加工叠加才能完成全部电路逻辑功能设计。

3. 工艺窗口狭窄

任何一个参数偏差都会导致良率下降，如温控波动0.1°C、电压漂移0.XV都可能造成大批不合格品。因此产线自动监控系统至关重要，也推动了如简道云生产管理系统这类数字平台广泛应用，以提升数据追溯与异常响应能力。

4. 材料与设备门槛

核心原材料多依赖进口，高端设备如EUV曝光机仅少数企业掌握专利，每台价格数亿美金以上，对供应链管控要求极其严格。任何一个零部件短缺都可能导致全线停产风险。

---

四、典型工厂实际流程实例说明

以某12英寸先进逻辑芯片厂为例，其完整制造链条通常划分如下阶段，每一阶段又细分几十乃至上百个具体操作：

阶段	包含操作
晶圆前道Front End	清洗→热处理→氧化扩散→离子注入→薄膜沉积→CMP
图形制作Photo & Etch	涂胶→曝光→显影→干/湿法刻蚀
金属布线Back End	多层介电堆叠→金属溅射→腐蚀开槽→填充互连
测试&封装Test & Package	晶圆探针测试→分割切片→键合焊接→塑封固态

整个流程自投料到出货平均需耗费45~90天左右，中间任何一道环节出现问题，都将导致批量报废甚至重大经济损失。因此，各企业普遍引进了MES制造执行系统或如简道云这样的灵活自定义管理平台，以保障信息流透明、高效协同，以及快速数据追溯修正能力。（简道云官网：https://s.fanruan.com/aqhmk）

---

五、简道云生产管理系统助力提升效率案例分析

在当前全球竞争日益激烈背景下，如何优化繁复工艺流转以及品质可追溯成为制造业关注焦点。简道云作为国内领先低代码平台，在半导体行业已广泛落地应用，包括但不限于以下场景：

系统优势列表：

1. 无缝集成BOM物料清单及进销存信息；
2. 精细跟踪每块晶圆全过程状态变更；
3. 自动触发异常告警及时响应处理；
4. 支持SPC统计过程控制数据联动；
5. 灵活定制报表便于质量归因分析；

实际应用效果举例：

某IC设计代工厂引用简道云平台后，将原本人工Excel记录+纸质签核全面数字升级，实现了实时看板、多维统计分析，并大幅减少人为录入错误。月均良品率提升约3%，投诉率下降20%。例如，通过扫码追踪每一批次进站时间和出站结果，一旦发现参数异常可立即定位责任环节并启动纠偏机制，有效降低了批量不良风险，加快NPI新产品验证周期，为客户争取宝贵市场窗口期。（访问官网了解更多：https://s.fanruan.com/aqhmk）

---

六、小结及建议行动方案

综上所述，半导体芯片从原材料到最终产品需经历十几乃至数十轮超精密操作，每一环节都是全球科技顶尖水平汇聚体现。其制造流程不仅高度复杂，而且对人员素养与信息系统提出严苛要求。 建议企业持续关注以下几点以保证竞争力：

1. 定期升级核心设备，紧跟EUV等前沿技术演进步伐；
2. 强化员工培训及知识传承，提高整体团队执行力；
3. 积极引进数字管理工具，如MES系统或简道云低代码平台，自主搭建灵活适配自身业务的数据运营体系；
4. 建立完善的质量追溯链路，一旦出现异常可快速定位源头，实现精准改进；

最后推荐分享一个我们公司在用的生产管理系统模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

半导体生产工序中有哪些关键步骤？

我对半导体生产工序了解不多，想知道在整个流程中哪些步骤是最关键的？这些关键步骤对最终产品质量有什么影响？

半导体生产工序主要包括以下几个关键步骤：

1. 晶圆制造（Wafer Fabrication）：采用高纯度硅晶圆作为基底，通过光刻（Photolithography）、蚀刻（Etching）、掺杂（Doping）等多道工艺形成电路结构。
2. 薄膜沉积（Thin Film Deposition）：利用化学气相沉积（CVD）或物理气相沉积（PVD）技术，在晶圆表面沉积不同功能的薄膜。
3. 光刻曝光（Photolithography）：通过光掩膜和紫外光将电路图案转移到晶圆上，精度可达纳米级别。
4. 离子注入（Ion Implantation）：向晶圆注入杂质离子，调整半导体材料的电学性能。
5. 化学机械抛光（CMP）：平整晶圆表面，确保后续工艺的精确性。
6. 测试与封装：完成芯片测试后进行封装，保护芯片并实现电连接。

每一步都直接影响芯片性能和良率，据统计，光刻和离子注入环节的良率控制对整个生产效率贡献超过40%。

半导体生产工序解析中流程复杂吗？

我听说半导体制造流程非常复杂，每个环节都很细致。具体来说，这个流程到底有多复杂？为什么需要这么多步骤？

半导体生产流程极其复杂，一般包含50至70个精密工序。流程复杂性主要源于纳米级加工需求和高洁净环境要求。具体体现为：

• 多次光刻重复叠加，每层图案均需精准对准，误差范围小于10纳米；
• 每道工序后需进行严格检测，如扫描电子显微镜(SEM)检测缺陷率低于0.1%；
• 使用超净室环境，尘埃颗粒数量限制在每立方米不足100个，比普通医院手术室还要严格；

这种高度复杂且严苛的流程保证了芯片性能稳定且良率高。举例来说，一家领先厂商通过优化50+步制程，实现了90%以上的成品良率，大幅提升产能和降低成本。

如何通过结构化布局提升半导体生产工序相关内容的可读性？

我负责写关于半导体生产工序的技术文档，但内容繁杂不易理解。有没有什么方法能利用结构化布局让信息更清晰、更容易被读者吸收？

提升半导体生产工序内容可读性的结构化布局方法包括：

1. 分级标题：使用H1、H2、H3标题合理划分章节，如“关键步骤详解”、“常见问题解析”等；
2. 列表与表格：将复杂数据用列表或表格形式展示，例如各步骤名称、作用及注意事项对比表；
3. 案例辅助说明：结合实际案例讲解技术术语，如“光刻技术在某品牌芯片中的应用”；
4. 数据化表达：引入统计数据，如良率百分比、误差范围等增强专业感；
5. 图文结合：插入示意图或流程图帮助理解抽象概念。

例如，可以用下表总结关键步骤与对应技术指标：

步骤	技术指标	说明
光刻	分辨率10纳米	图案转移精度决定芯片细节
离子注入	注入剂量10^15 atoms/cm²	调控载流子浓度

这种结构化内容大幅提高阅读效率和信息传达效果。

在半导体生产过程中如何降低理解门槛，使非专业人员也能掌握核心知识？

我不是电子工程专业背景，对半导体制造过程感到很陌生，有没有办法用简单易懂的方法介绍其中的一些技术术语和关键概念？

降低半导体生产理解门槛可以采取以下策略：

• 类比法解释技术术语，例如将“光刻”比作摄影冲洗，把电路图案“印”到晶圆上；
• 用具体案例说明，比如描述某款智能手机芯片如何通过特定制程提升性能；
• 图示辅助，将复杂流程拆解成简明示意图，让读者直观理解各阶段任务；
• 简化语言避免过度专业词汇，同时保留必要术语并附带定义。例如，“掺杂”即向硅中加入杂质以改变其电学性能。

据调查，采用案例+类比教学法后，非专业受众理解度提升30%以上，有助于跨领域沟通与知识普及。
