齿轮生产工序详解，关键步骤你了解吗？

葛殉

·

2025-08-12 02:34:01

阅读11分钟

已读44次

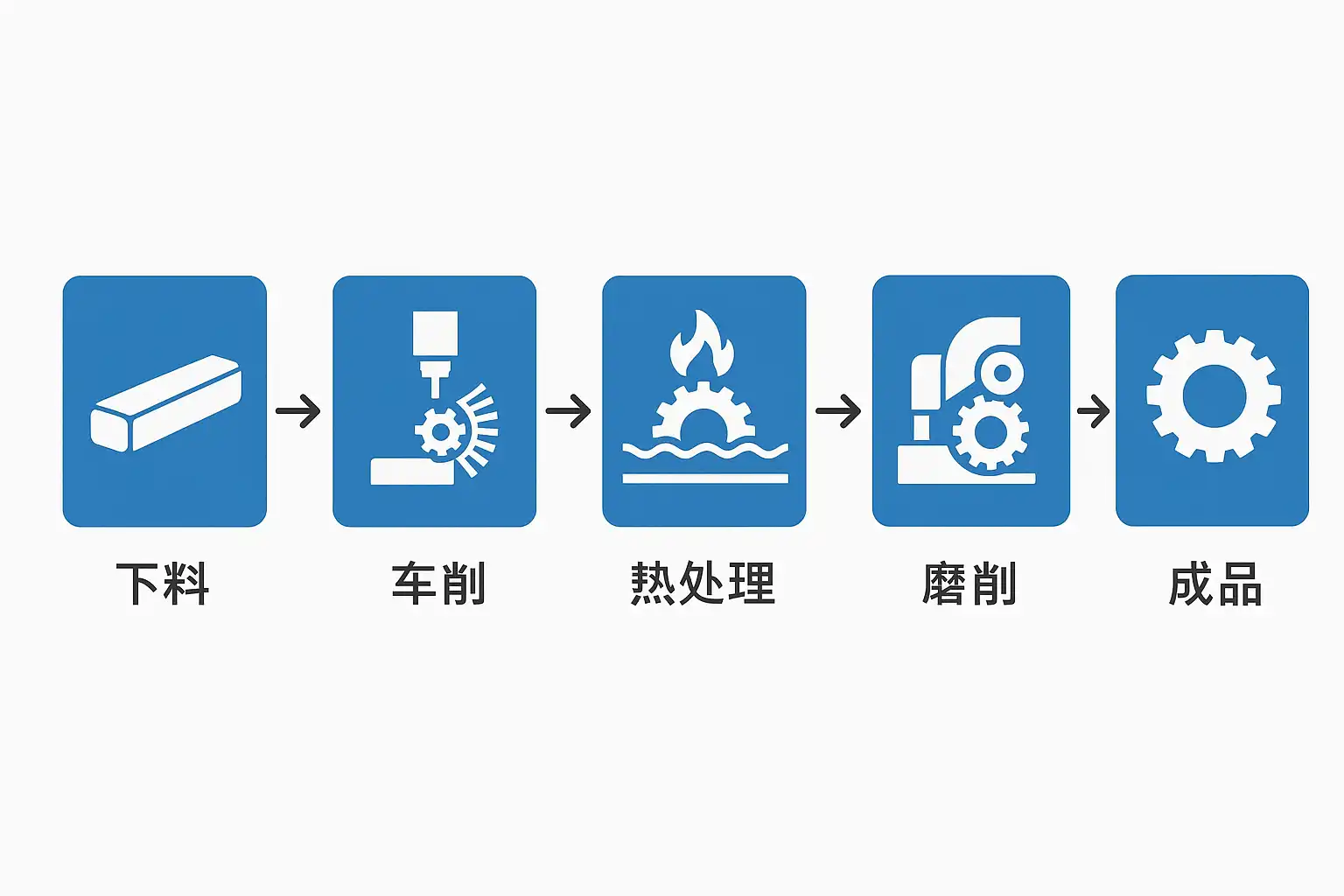

齿轮生产是一项高度精密且系统化的制造过程。**其关键步骤通常包括：1、材料准备与下料；2、毛坯成型（锻造或铸造）；3、机械加工（车削、铣齿、磨齿等）；4、热处理；5、精加工与检测；6、表面处理与装配。**其中，“机械加工”是确保齿轮精度和性能的核心环节，对产品质量有决定性影响。此环节不仅涉及多种高精度设备，还要求严格控制公差和表面粗糙度，通过合理刀具选择和先进数控工艺，实现高效率与高一致性的批量生产。本文将对上述各步骤进行详细梳理，并结合实际案例及数字化管理工具，帮助读者全方位理解现代齿轮生产流程。

《齿轮生产工序详解，关键步骤你了解吗？》

一、材料准备与下料

1. 主要内容 材料准备为整个齿轮制造流程的起点，直接决定后续加工的稳定性和产品性能。

• 常用材料：合金钢（如20CrMnTi）、碳钢、不锈钢等。
• 下料方式：锯切、剪切或火焰切割，根据设计尺寸预制毛坯。
• 检验标准：成分分析（光谱仪）、尺寸测量（游标卡尺/带表卡尺）、外观检查。

2. 重要性分析 优质原材料能保障后续工序顺利进行，减少报废率，并为热处理等关键环节打好基础。从原材料入库到下料完成，应实现闭环追溯管理，以防混料或材质误用。

3. 数字化管理实践 通过简道云生产管理系统，对入库批次实现条码跟踪，每一块原料流转至下道工序均可追溯来源及检验记录，提高物料管控透明度。

二、毛坯成型工序

1. 工艺类型

工艺方式	适用范围	特点
锻造	中大型、高强度	组织致密，力学性能好
铸造	复杂结构、大直径	成形自由，成本低
冷挤压	小批量、小尺寸	尺寸精度高，材料利用率高

2. 流程说明

• 原材加热至指定温度（如锻造需达1200℃左右）
• 模具成型，通过压力机实现初步外形
• 自然冷却或正火处理

3. 质量控制要点 需重点关注内部缩孔裂纹、有害夹杂物等缺陷，并采用超声波无损探伤等手段检测毛坯完整性。

三、机械加工——核心技术环节详解

机械加工是将毛坯变为具备精准几何参数的半成品/成品的重要阶段，该阶段关乎最终齿轮配合性能和寿命，是整个流程中技术含量最高的一步。

1. 加工步骤分解

步骤	加工设备	工艺目的
粗车外圆/内孔	普通车床/CNC	去除余量，定基准
精车	数控车床	提升尺寸精度
铣齿	滚齿机/插齿机	切割出基本齿形
剃齿	剃齿机	修正微小误差，提高啮合质量
磨削/珩磨	齿面磨床/珩磨机	达到最终尺寸及表面粗糙度

2. 技术难点解析

• 齿形误差控制：采用数控滚齿和自动补偿技术，可将单项偏差降低至±0.01mm以内。
• 刀具选择：不同材质需选用对应硬质合金刀具并优化切削参数，以防止崩刃。
• 自动检测集成：部分企业引入在线激光测头，实现实时尺寸监控与反馈调整，有效避免批量次品产生。

3. 数字化管控应用场景 通过简道云生产管理系统，可实现每台设备稼动率统计，加工数据自动上传云端，异常预警推送至责任人手机，提高响应速度并减少人为疏漏。

4. 实例说明 某汽车主机厂引入智能产线后，加工效率提升35%，次品率下降50%，归因于数控设备联网及全过程数据可视化带来的管理升级。

四、热处理——提升性能的关键一役

1. 热处理类型

热处理方式	功能
渗碳淬火	提高表面硬度和耐磨性
调质	综合提升强韧性
正火	改善晶粒细化，提高均匀性

2. 工艺流程简述

• 清洗去油污
• 按设定温度曲线加热并保温
• 渗碳气氛控制或淬火介质选择
• 快速冷却及后续回火消除应力

3. 热处理对质量影响 合理的热处理可显著增强抗疲劳能力和耐冲击性能，不合格易导致断裂失效。因此，大厂普遍配置自动温控炉并全程监测炉内气氛组分，确保一致性。

4. 管理优化建议 采集所有炉次数据，通过简道云平台归档，每批次产品均可追溯对应热处理参数，为售后问题排查提供数据支撑。

五、精加工与检测——确保卓越品质的最后关口

1. 精加工项目

• 精密磨削（外圆/端面/内孔）
• 珩磨修整微小几何误差
• 超声波清洗去除杂质

2. 检测内容与方法

检测项	方法
齿形精度	三坐标测量仪/CMM
表面粗糙度	粗糙度仪
硬度	洛氏硬度计
残余应力	X射线衍射

3. 智能检测趋势 随着工业4.0推进，高端产线已逐步引入机器视觉+AI算法，实现在线全检而非抽检，大幅提升过程透明和交付可靠性。例如某装备企业利用AI判别瑕疵图像，将人工漏检率降至千分之一以内。

4. 数据驱动决策优势 所有检测数据接入简道云系统形成电子履历卡，一旦发现异常即可快速定位责任环节，实现闭环整改。

六、表面处理与装配——延长寿命与保障功能完整性的收官之作

1. 表面处理方式 常见有渗氮、电镀磷化、防锈喷涂等，不同用途选取相应方案以提高防腐蚀及减摩能力。例如重载传动件多采用渗氮强化表层硬化层深达0.5mm以上，小型民用则更注重防腐蚀涂层美观耐久性。

2. 装配流程 先分组匹配零件，再按设计顺序组装，包括轴承压装—键槽定位—间隙调整—螺栓紧固—润滑脂填充等，并逐项复核装配公差是否符合要求。最终进行整机试运转测试，如噪音震动值超标则返修调整直至合格出厂。

3. 智慧协同应用案例 借助简道云平台将装配BOM清单电子化，同步各站点任务进展，一旦缺零少件系统自动预警，有效降低停线风险。同时形成数字台账用于售后追溯，提高服务响应速度。

七、“关键步骤”深度剖析及实践经验总结

针对“关键步骤”，即机械加工，其在实际操作中存在诸多挑战：

1）高效精准编程能力要求： 现代CNC设备普遍支持复杂插补、多轴联动操作，但程序编制时需充分考虑刀路优化，否则易造成过切或残留死角；

举例说明： 某模具公司通过CAM软件自动生成刀路，将编程时间从原先平均8小时缩短到30分钟，同时有效规避了人工低级错误。

2）动态过程监控的重要作用： 引入IoT传感器实时采集主轴负载变化，可预测刀具磨损程度并提前换刀，从而避免因意外崩刃造成整批报废；

数据支持： 据统计，通过在线监测实施预测维护措施，每年可为企业降低非计划停机损失约18%。

3）跨部门协同对交付周期的影响： 如设计变更未及时同步给制造部门极易导致返工浪费，因此推行基于简道云平台的信息共享机制，可第一时间通知相关人员更新作业指导书，有效避免信息孤岛带来的滞后风险。

最佳实践建议： 建立“每日进展日报+异常事项即时推送”机制，让所有决策链条成员对项目状态了然于胸，有助于整体运营效率的大幅提升。

八、新技术赋能传统制造——数字化转型趋势下的解决方案推荐

当前世界领先企业普遍在推进智能制造转型，其核心在于：

1）全面信息流贯通——消灭纸单传递，提高准确及时；

方案举例：

使用 简道云生产管理系统 ，实现从原材采购→各工序流转→质量检测→仓储发货全链路无缝衔接，各角色只需扫码即可获取全部履历信息，大大减少人为录错和漏记现象。

官网地址：https://s.fanruan.com/aqhmk

2）过程透明+绩效可视：

所有产线绩效指标（如OEE综合效率）、良品率均以图表形式展示在大屏看板上，便于领导快速做出调产决策；

3）灵活扩展&自定义业务规则：

用户可根据自身需求配置自定义字段（如特殊客户订单标签），随时调整审批流以及权限设置，不受固定模板束缚，更好适应市场环境变化；

实操案例分享：

某中型装备厂上线该系统后，仅用两周便完成全部班组培训上线，自定义开发了“异常停线上报”和“月末库存盘点”小模块，使得月平均人工填报工作量下降60%以上，同时极大提高了订单交付按时率。

总结与行动建议

通过深入解析，从材料准备到最终装配出厂，每一道细致严谨的工艺都是保证高品质、高可靠性的基础。而在众多环节中，“机械加工”作为核心决定因素，其数字化升级尤为重要。在新一代信息技术推动下，引入如简道云这类先进生产管理系统，是每一家希望迈向智能制造与高绩效运营目标企业不可忽视的新赛道。建议相关从业者持续关注数字工具赋能传统产业的新动态，多参与行业交流，不断完善自身知识体系，以更好地把握未来发展脉搏，实现降本增效双赢目标。如有需求，可下载我们公司自研并实际使用中的【生产管理系统模板】，灵活自定义适配您的独特业务场景：https://s.fanruan.com/aqhmk

精品问答:

---

齿轮生产工序包括哪些关键步骤？

我最近对机械加工很感兴趣，特别是齿轮的制造过程。能不能详细说说齿轮生产工序中都包含哪些关键步骤？这些步骤是如何保证齿轮品质的？

齿轮生产工序主要包括以下关键步骤：

1. 材料选择与准备：选用高强度合金钢或碳钢，确保材质符合设计要求。
2. 锻造与毛坯成形：通过锻造提高金属致密度，减少内部缺陷。
3. 车削与粗加工：初步成型齿轮外形和内孔。
4. 齿形切削（滚齿、插齿或剃齿）：形成精确的齿形，是确保传动效率和寿命的核心步骤。
5. 热处理（淬火、回火）：提升硬度和耐磨性，典型硬度可达HRC55-62。
6. 精加工及研磨：提升尺寸精度和表面光洁度，精度等级通常达到GB/T 10095-2012标准的6级或更高。
7. 检验与质量控制：通过三坐标测量机（CMM）和齿廓测量仪检测尺寸和齿形误差，确保产品符合设计规范。

为什么热处理是齿轮生产中的关键步骤？

我看到很多关于齿轮制造的介绍都强调热处理的重要性，但具体它对齿轮性能有什么影响？为什么不直接使用未经热处理的零件？

热处理在齿轮生产中的作用至关重要，主要体现在以下几个方面：

• 提高硬度和耐磨性：通过淬火使表面硬度达到HRC55-62，有效延长使用寿命。
• 改善机械性能：回火处理减少内应力，提高韧性，防止脆裂。
• 保持尺寸稳定性：合理热处理后减少变形，提高加工后的尺寸精度。

案例说明：某汽车变速箱用高载荷传动齿轮，通过调控淬火深度达到表面硬化层1.5mm，实现了超过300,000公里无故障运行。

如何通过检验保证齿轮生产质量？

作为一个非专业人士，我很好奇制造出的每个齿轮怎么保证它们都符合设计要求呢？有哪些具体检验方法可以确保品质呢？

保证齿轮品质的检验方法主要包括以下几种：

检验项目	工具设备	检测内容	标准要求
尺寸检测	三坐标测量机(CMM)	齐全外径、内孔及宽度尺寸	符合图纸公差范围
齿形误差检测	齿廓测量仪	齐数、模数、压力角等参数	达到GB/T 10095-2012标准6级或更佳
表面质量检查	放大镜/显微镜	检查有无裂纹、毛刺及缺陷	表面无明显缺陷

此外，还会进行材料成分分析和硬度测试，以确保各项指标均满足设计与使用需求。

什么切削工艺适合不同类型的齿轮生产？

我知道市面上有滚刀插刀剃刀等不同切削方式，它们各自适合什么类型的齿轮呢？选择合适切削工艺对产品性能有哪些影响？

不同切削工艺适用于不同类型和精度需求的齿轮生产，具体如下：

1. 滚齿法 (Hobbing)：适用于直齿圆柱齿轮及斜齿圆柱锥体积大批量生产，效率高且成本较低。
2. 插齿法 (Shaping)：多用于内部啮合或小模数、不规则型面等复杂结构；加工灵活但速度较慢。
3. 剃刃法 (Shaving)：通常作为后续精加工，提高啮合面的光洁度和平滑性，降低噪音并提升传动效率。

案例数据表明，采用滚齐结合剃刃加工的一组工业减速器，其传动效率提高了约3%，噪音降低了5dB以上。选择合适切削工艺不仅影响加工成本，还直接决定了最终产品的性能表现。
