光缆生产工序详解，关键步骤有哪些？

窦己车

·

2025-08-12 02:34:01

阅读10分钟

已读25次

光缆生产工序包括哪些关键步骤？1、原材料准备；2、光纤着色；3、松套管挤出；4、光缆成缆与绞合；5、护套挤出与成品检测。这些步骤共同确保了光缆的性能和稳定性。其中，护套挤出与成品检测是保障产品质量的最后关键环节。在这个阶段，不仅需要使用高性能的护套材料进行精确包覆，还要通过严格的在线和离线检测手段，确保各项技术指标，如机械强度、水密性、标识完整性等，全部达到标准要求。任何一处疏漏都可能导致后期使用中出现故障，因此这一环节是整个生产流程中不可忽视的核心步骤。

《光缆生产工序详解，关键步骤有哪些？》

---

一、原材料准备

1. 原材料种类

• 光纤预制棒
• 着色油墨
• 松套管用塑料料（如PBT）
• 加强芯（钢丝或玻璃纤维）
• 填充膏、防水带
• 护套原料（如聚乙烯PE）

2. 原材料检验流程

步骤	检验内容	目的
光纤检验	外观/损耗/尺寸	保证基础性能
塑料颗粒检查	杂质/流动性	保证挤出顺利，无杂质
加强件检测	强度/弹性	提高整体机械性能

3. 重要意义 原材料品质直接决定了光缆最终的传输性能与可靠性。例如，有杂质或损耗大的光纤会极大影响信号传递效率，而不合格的护套原料则会降低防水、防腐蚀能力。

---

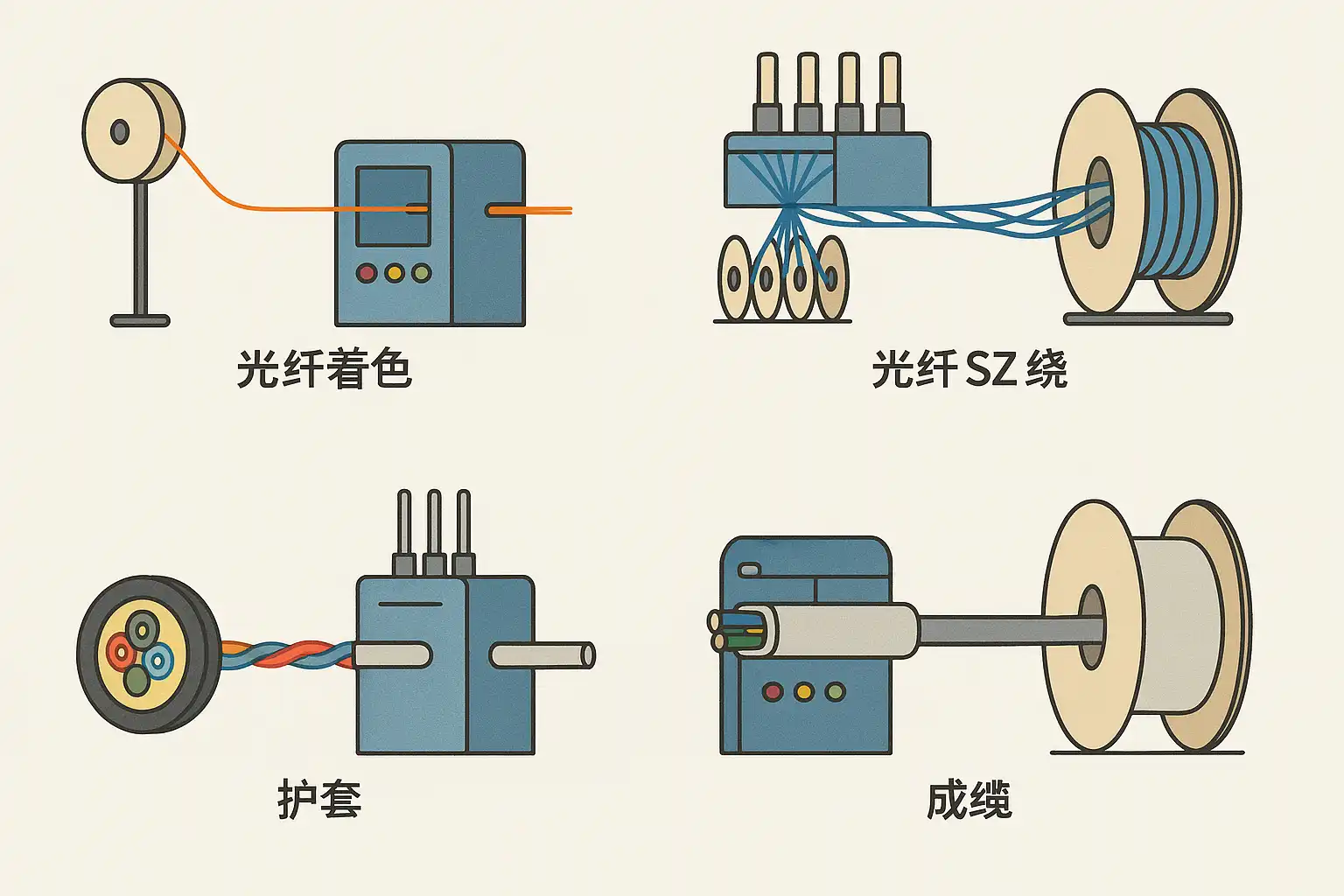

二、光纤着色工序

1. 着色方法

• 喷涂法
• 油墨印刷法

2. 工艺流程

步骤	说明
清洗	去除表面灰尘油污
着色	均匀喷涂或印刷指定颜色
固化	热处理或紫外线固化油墨
检查	颜色一致性及附着力测试

3. 技术要点 不同颜色用于区分多芯光缆中的各根单芯，对后续接续和识别有重要作用。着色均匀且牢固，可以防止褪色及混淆。

---

三、松套管挤出工序

1. 工艺目的

• 将多根已着色光纤包裹于塑料松套管内，并适当填充膏体以实现缓冲与防水。

2. 工艺描述

• 光纤预放线 → 松套管塑料熔融挤出 → 同步填充防水膏 → 冷却定型 → 收线

表：松套管挤出的关键控制参数

参数	控制范围	作用
挤出温度	230~260°C	保证塑化充分
拉伸速度	与预放线同步	避免拉断或堆积
膏体注入量	均匀包覆	防止进水

3. 工艺难点及解决措施

• 温度波动易导致壁厚不均，通过自动温控系统实时调节。
• 填充过少影响防水，过多会出现渗漏，通过称重反馈闭环控制注入量。

---

四、加强件加装与绞合成缆工序

1. 加强件类型

• 钢丝加强芯
• FRP玻璃纤维加强芯

2. 绞合方式分类

• SZ绞合：多根松套管呈S/Z形反复交替排列，提高柔韧性和抗拉力。
• 层绞式：一层层围绕加强芯排列，适用于大芯数、高稳定需求场景。

表：不同绞合方式对比

比较项	SZ绞合	层绞式
柔韧性	较好	一般
成本	略高	较低
应用范围	通用型	大容量主干线路

3. 技术控制点

• 绞距误差需严格控制，否则影响机械特性。
• 张力同步调节设备确保各条松套管受力一致，不致断裂。

---

五、护套挤出与成品检测工序（重点详解）

1. 护套作用

• 提供物理保护、防潮、防腐蚀、防紫外线
• 实现电气绝缘，隔绝外界环境对内部结构影响

2. 护套挤出过程详细步骤：

a) 材料熔融 → b) 高压模头均匀包覆 → c) 快速冷却定型 → d) 打标印字（型号/日期）→ e) 收卷切割

表：护套层常见缺陷及应对措施

| 缺陷类型 | 产生原因 | 检查方法 & 应对措施 | |--------------|--------------------------:—:------------| ｜起泡｜湿度过高, 振动｜在线红外扫描, 降低湿度, 稳定设备｜ ｜壁厚不均｜模头压差变化｜激光测径, 调整压力｜ ｜裂纹老化｜配方不当, 冷却不足｜人工目检+老化试验, 优化配方&冷却工艺|

3. 成品检测内容：

a) 外观检查：无划痕气泡； b) 尺寸测量：符合设计直径公差； c) 性能测试：

• 拉伸试验确认机械强度；
• 水密试验模拟雨淋环境下耐久性能； d) 标识验证：型号批次清晰可辨；

4. 工艺创新举例——智能在线监控系统应用

部分先进企业引入了智能在线监控系统，对护套厚度进行激光连续测控，一旦偏差超标立即报警并调整，从而极大提升了产品一致性和良品率。例如某知名运营商招标项目要求“全程激光测径+实时数据回溯”，有效减少了70%以上抽检返工率。这类管理创新正逐步成为行业标配。

---

六、简道云生产管理系统在光缆制造过程中的应用价值

随着自动化管理需求提升，越来越多企业选择借助信息平台优化车间流程。简道云生产管理系统为此提供了高度灵活的数据采集与流程协同工具：

1. 功能亮点列表：

• 实时采集各个工序加工数据（如温度、电流等）
• 在线质检记录追溯，实现问题批次精准定位
• 自动生成班组产量统计报表，提高管理透明度
• 工单派发及进度跟踪，高效协同部门间沟通
• 异常告警推送，实现快速响应机制

表：简道云系统功能对应实际需求示例

功能模块 实际应用场景 管理效益提升

---

质量追溯 跟踪批次流转 缩短问题排查周期60% 设备监控 按小时采集状态数据 降低停机率15% 产能分析 自动统计日产量 快速发现瓶颈&调配资源

官网地址：https://s.fanruan.com/aqhmk

实例说明：某大型通信企业采用简道云模板自定义开发质量追溯系统，实现从来料到发货全过程数字档案归集，一旦客户反馈问题，可在10分钟内定位到具体班组/批次/操作员，大幅缩短响应时间并提升客户满意度。

---

七、总结与建议措施

综上所述，现代化的光缆生产涵盖从原材料准备到最终成品检测共五大关键工序，每一步都关系到最终产品质量。其中“护套挤出与成品检测”作为终极把关环节，对保障整条生产链条稳定起着决定作用。此外，引入像简道云这样的数字化管理工具，可帮助企业实现可视化操作和数据驱动决策，大幅提升质量控制能力及运营效率。建议企业：

1）持续优化每一道关键工序参数设置，加强自动在线监控投入； 2）推广信息化平台全流程覆盖，实现数据闭环管理； 3）建立完善的问题追溯机制，“快速发现–精准定位–及时整改”三步走，为客户提供更值得信赖的优质产品保证。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

光缆生产工序有哪些关键步骤？

我最近对光缆生产过程很感兴趣，想了解整个生产工序中哪些环节是关键步骤，为什么这些步骤如此重要？

光缆生产的关键步骤包括：1. 光纤拉丝（Fiber Drawing），将预制棒加热拉伸成细长光纤；2. 涂覆缓冲层（Coating），保护光纤不受机械损伤；3. 光纤成束（Stranding），将多根光纤按设计规则组合；4. 加强层包覆（Strength Member Application），增强光缆结构强度；5. 护套包覆（Sheathing），外层保护防水防腐蚀。每一步都对最终光缆的性能和寿命有重要影响。例如，拉丝温度控制误差超过5%会导致光纤断裂率提升20%。

为什么涂覆缓冲层是光缆生产中的关键工序？

我发现涂覆缓冲层在介绍中被反复提及，想知道它具体起什么作用？如果这一步做不好，会有哪些影响？

涂覆缓冲层是保护光纤免受物理和环境损伤的关键环节。该工序通过在裸光纤表面均匀覆盖一层高分子材料缓冲层，有效减少微弯损耗和机械应力。案例显示，如果涂覆厚度偏差超出±2μm，产品的抗拉强度会降低15%以上，直接影响传输质量和使用寿命。因此，该步骤采用自动喷涂与紫外固化技术确保均匀度和附着力。

如何通过结构化布局提升光缆生产工序说明的可读性？

我负责整理一份关于光缆生产流程的文档，但内容较为复杂，不知道如何排版才能让读者更容易理解，有没有好的方法？

采用结构化布局可以显著提升文档的可读性，具体做法包括：

• 使用分级标题明确分割不同工序，如H2标明主流程、H3标注子步骤。
• 通过列表呈现关键参数或操作顺序，如温度、时间、材料规格。
• 插入表格比较不同工艺参数对产品性能的影响，例如拉丝速度与断裂率关系表。
• 配合示意图或案例说明技术术语，让非专业读者也能快速理解。

数据表明，结构化文档阅读效率提高30%以上，有利于培训与知识传递。

在光缆生产中如何利用数据化表达增强专业说服力？

我写技术报告时常觉得内容缺乏说服力，不知道怎样用数据来支持我的观点，使报告更具专业性。

数据化表达通过引入量化指标和统计分析，使论述更具权威性。例如，在描述拉丝过程，可以提供不同拉丝速度对应的断裂率数据（如速度100m/min时断裂率为0.01%，速度120m/min时断裂率升至0.03%）。

此外，用图表展示测试结果、质量监控趋势等信息，可以直观反映改进效果或潜在风险。结合案例说明，如某厂通过优化温控系统使产品良品率提升12%，有效增强了报告说服力。
