曲轴生产工序图详解，曲轴生产流程有哪些步骤？

王汤

·

2025-08-12 02:34:16

阅读5分钟

已读21次

曲轴作为发动机的核心零部件，其生产流程精细且复杂。1、曲轴生产主要包括毛坯制造、机械加工、热处理、精加工和装配检测五大步骤；2、每一步均对设备与工艺有严格要求；3、数字化管理系统如简道云可优化整个流程。以机械加工为例，这一环节涵盖粗车、精车和磨削等工序，对设备精度与操作稳定性要求极高，直接决定了曲轴的尺寸公差和表面质量。通过科学流程管控及信息化系统支持，可有效提升生产效率和成品率，降低次品率，是现代制造业提升竞争力的重要路径。

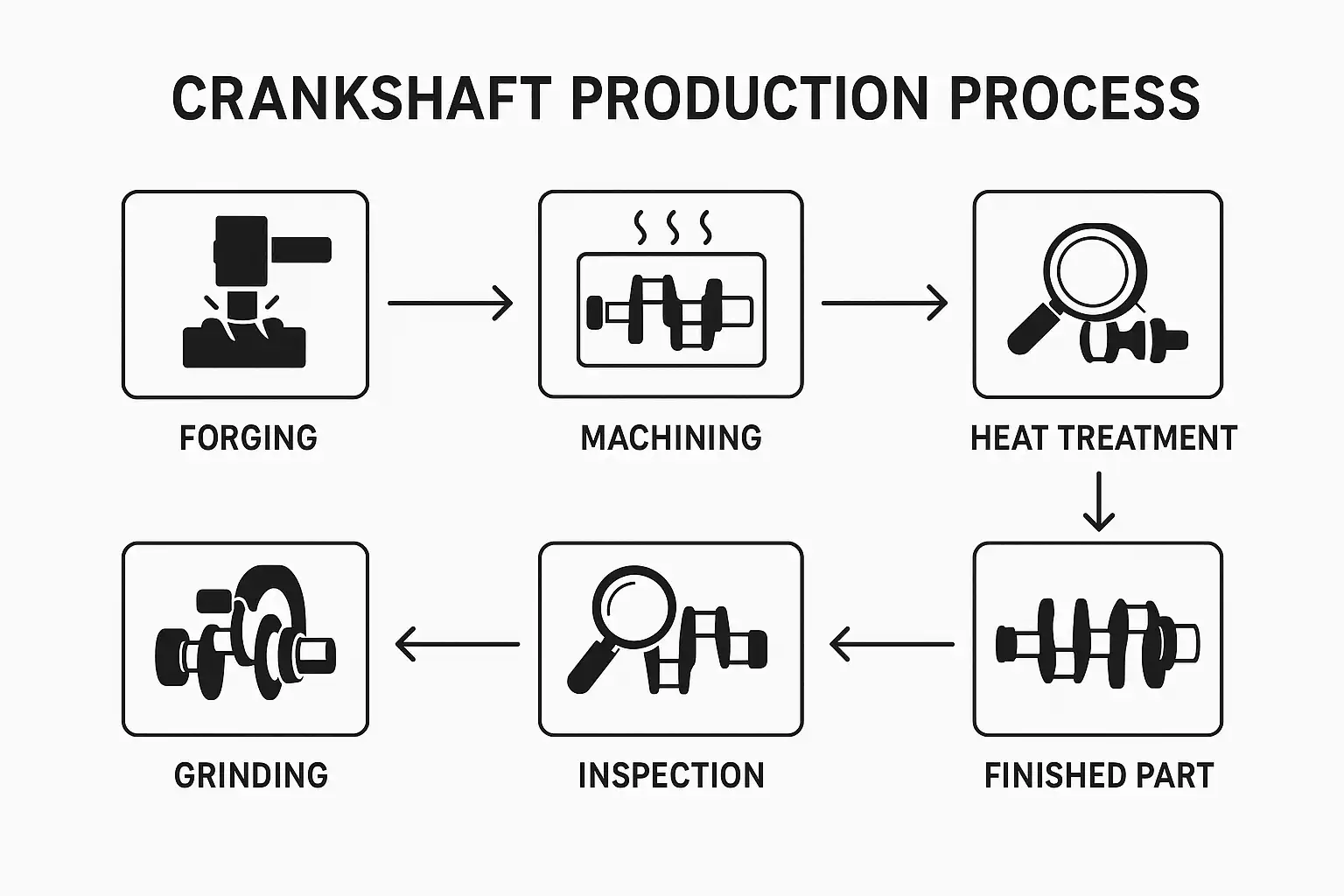

《曲轴生产工序图详解，曲轴生产流程有哪些步骤？》

一、毛坯制造

在整个曲轴生产过程中，毛坯制造是第一步，也是决定后续产品质量的基础环节。主要方式有锻造和铸造两种。

毛坯类型	工艺说明	适用情况
锻造	高温加热后模锻	中高端汽车/高强度需求
铸造	熔炼金属倒入模具	经济型汽车/低成本需求

• 锻造法：将金属加热到一定温度，通过锤击或压力机压制，使材料内部组织致密，提高力学性能，更耐冲击和疲劳。
• 铸造法：将熔融金属倒入砂型或金属模中冷却成型，适合大批量低成本生产，但力学性能略逊于锻造件。

毛坯制造影响着材料利用率、后续加工难度及产品的一致性，是流程优化的重要起点。

二、机械加工

机械加工是曲轴生产中至关重要的阶段，它决定了最终产品的几何精度与表面质量，其核心工序主要包括：

1. 下料与初步整形
2. 车削（粗车—去除多余材料，获得基本外形）
3. 钻孔（油道孔及定位孔）
4. 铣削（端面及定位面处理）
5. 精车（达到设计尺寸与表面粗糙度）

各步骤详细列表如下：

工序	目的	关键控制点
下料	切割原材料至适当长度	长度误差控制
粗车	快速去除多余材料	加工余量控制
钻孔	制作油道等必要通道	孔位精确性
铣削	保证端面平行及尺寸一致	平行度公差
精车	达到设计尺寸与表面质量要求	表面粗糙度/尺寸公差

• 在此阶段需要高精密数控机床支持，以保证复杂几何结构的尺寸一致性。
• 各类检测仪器实时监控关键参数，如圆跳动、公差带等，有效预防缺陷流出。

三、热处理工艺

热处理是提升曲轴综合性能不可或缺的环节，其目的是改善材料内部结构，提高硬度和耐磨性。常见热处理方式有：

1. 调质处理（淬火+回火）：增强强韧性
2. 表面淬火：提高接触部位耐磨损能力
3. 高频感应加热：局部硬化，如主轴颈/连杆颈

下表为常用热处理方式对比：

热处理类型	优势	应用位置
调质	综合强韧性好	整体
表面淬火	局部耐磨损突出	主/连杆颈
渗碳	提升表层硬度且芯部保持韧性	高负载区域

合理选择并精准执行热处理方案，对延长发动机寿命、防止早期失效至关重要。

四、精加工与装配检测

经过前述粗加工和热处理后的曲轴，还需进行一系列高精密的精加工，以确保其达到严格技术标准，并最终完成装配检测。

精加工主要包括：

• 磨削（主/连杆颈）：进一步提升圆柱度和平滑度

精品问答:

---

曲轴生产流程包含哪些主要步骤？

我对曲轴的生产流程不是很了解，想知道从原材料到成品一般会经过哪些关键步骤？每个步骤具体做什么？

曲轴生产流程主要包括以下几个关键步骤：

1. 原材料选取：通常选用高强度合金钢，如40Cr或42CrMo，保证耐磨和抗疲劳性能。
2. 锻造成型：通过热锻工艺将钢坯塑造成初步的曲轴形状，提高晶粒细化和机械性能。
3. 粗加工车削：使用数控车床进行粗加工，去除多余材料，控制尺寸精度。
4. 精加工与磨削：包括主轴颈和连杆颈的磨削，确保尺寸公差在±0.01mm内。
5. 热处理工艺：如调质处理，提高硬度（通常HRC 45-55）和耐磨性。
6. 表面处理：如喷丸强化，提高疲劳寿命达20%-30%。
7. 检测与装配：通过三坐标测量机（CMM）检测尺寸，进行动平衡测试确保运转稳定。 整个流程严格控制每个环节质量，以保证曲轴的高强度和长寿命。

如何通过技术手段保证曲轴生产工序中的质量控制？

我在学习曲轴制造时发现质量控制很重要，但具体有哪些技术手段能有效提升生产质量呢？能不能结合实际案例解释下？

曲轴生产中的质量控制主要依赖以下技术手段：

技术手段	功能说明	案例说明
三坐标测量机 (CMM)	精确测量曲轴各部位尺寸与几何形状	某企业采用CMM检测主轴颈圆度误差小于0.005mm，显著减少返工率
磨削过程在线监控	实时监控砂轮状态及加工参数，避免过磨或欠磨	通过在线监控系统实时调整砂轮转速，实现±0.01mm磨削精度
无损探伤技术	探测内部裂纹、缺陷保障安全性	利用超声波探伤发现锻造隐裂，提高产品合格率99%以上
动平衡测试	检验旋转部件平衡性，降低振动	动平衡合格后设备运行寿命延长25%，客户投诉大幅减少

这些技术集成应用，有效保障了曲轴从锻造到成品全流程的质量稳定。

热处理在曲轴生产工序中起到什么作用？

我听说热处理对提升曲轴性能非常重要，但具体它是怎么影响耐用性和机械性能的呢？是否有数据支持？

热处理是提升曲轴机械性能的核心环节，通过调质、淬火回火等工艺显著改善钢材组织结构。具体作用包括：

• 提高硬度至HRC45-55，有效增强耐磨性；
• 优化屈服强度，一般提升30%-50%，增强承载能力；
• 消除内应力，防止变形和开裂；

案例数据表明，经调质热处理后的40Cr钢制曲轴，其疲劳寿命可提高约40%，极大延长发动机使用周期。此过程通常采用800-850℃加热后油冷，再进行低温回火确保韧性与硬度兼顾。

如何理解并绘制标准的曲轴生产工序图？

我需要绘制一张标准的曲轴生产工序图，但不清楚应该包含哪些节点和信息，有没有简单的方法或者模板可以参考？

绘制标准的曲轴生产工序图应包括所有核心制造步骤及其顺序关系。建议包含以下节点：

1. 原材料准备
2. 锻造成型
3. 粗加工
4. 热处理
5. 精加工（车削、磨削）
6. 表面处理（喷丸等）
7. 无损检测
8. 动平衡测试
9. 最终检验与包装

结构上采用流程图形式，用箭头明确步骤顺序，并标注主要参数或时间节点。例如，可利用Visio、EdrawMax等工具绘制带有颜色区分不同阶段（锻造、加工、检测）的流程图。此类结构化布局不仅便于理解，还利于发现瓶颈环节，从而优化整个生产流程。
