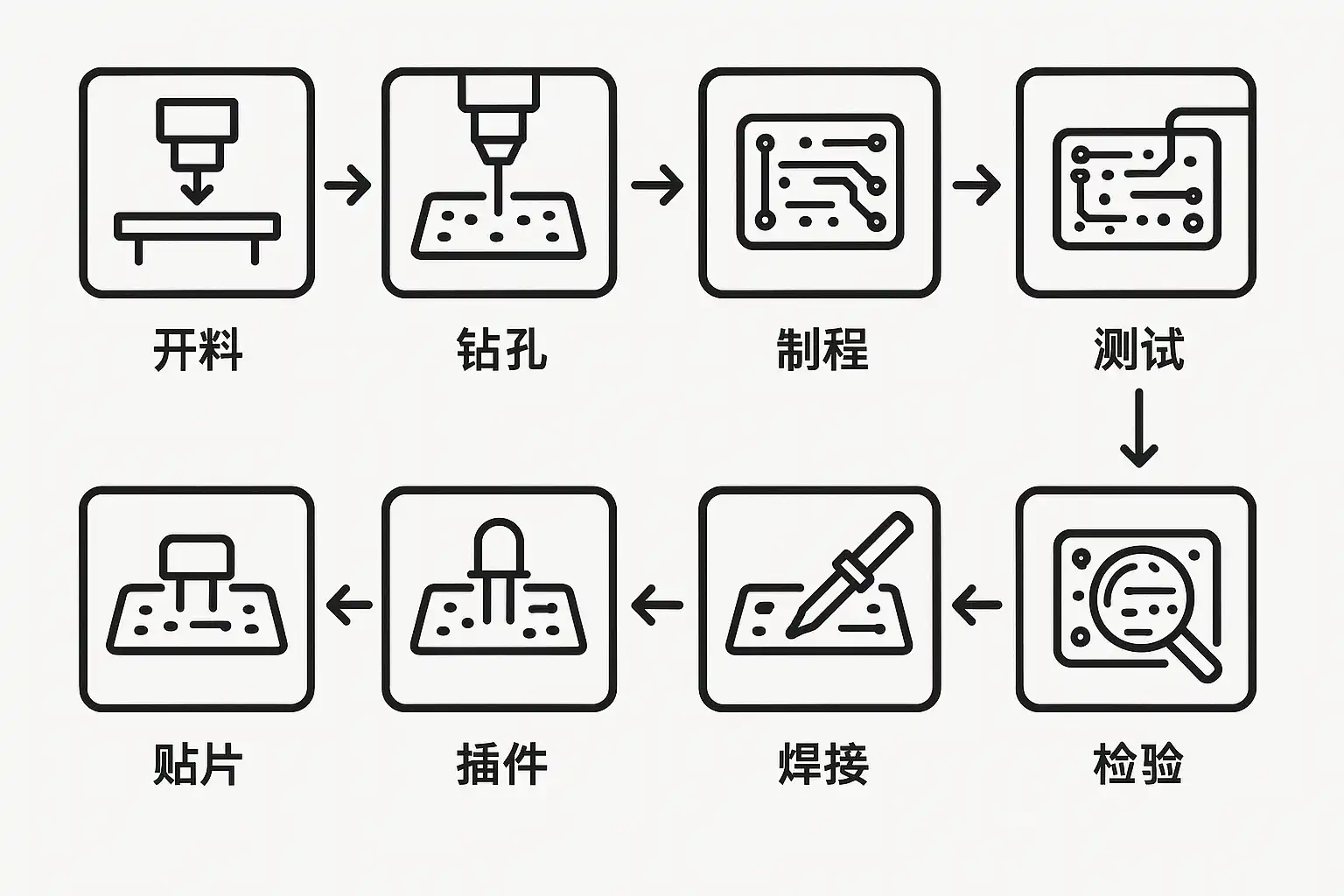

板卡生产是电子制造行业中的关键环节，其工序涵盖了1、原材料准备；2、表面贴装（SMT）；3、焊接与检测；4、组装与测试；5、成品检验与包装等几个主要步骤。每一步都对最终产品的质量起着决定性作用。其中，表面贴装技术（SMT）是现代板卡制造的核心环节，因为它直接影响元器件的安装精度和后续电气性能。科学合理的SMT流程不仅提升生产效率，还能显著减少故障率和返工概率。本文将详细解析各工序流程，并结合简道云生产管理系统在实际板卡生产中的应用，帮助企业实现高效管理和产品高质量交付。

《板卡生产工序详解，主要步骤有哪些？板卡生产流程全解析，如何保证质量？》

一、原材料准备

在板卡生产前，原材料准备是保障后续所有工序顺利进行的基础。其核心包括采购优质PCB基板及电子元件、入库检验和物料分类归档。

• 原材料采购
• 严格筛选供应商，以确保PCB基材、电阻、电容等均符合国际标准。
• 入库检验
• 对到货物料进行外观及电性能抽检。
• 分类归档
• 按照物料编码进行分拣存储，并登记入库系统，实现可追溯性管理。
• 防静电保护
• 仓库环境要求严格控制湿度、防尘防静电，以降低物料损坏风险。

原材料类别	检查项目	检查标准
PCB基板	尺寸、平整度	±0.1mm，无翘曲
芯片元器件	外观、电气参数	无损伤，参数达标
连接器等配件	完好性	无锈蚀变形

二、表面贴装（SMT）工艺

表面贴装技术（Surface Mount Technology, SMT）是现代电子制造业中应用最广泛的自动化组装技术之一，其优势体现在高密度、高效率和低成本。

主要流程如下：

1. 印刷焊膏

• 在PCB焊盘上通过钢网均匀印刷焊锡膏，为元器件后续贴装做准备。

2. 贴片机自动贴装

• 利用高速设备将芯片、电阻、电容等元器件精准放置于指定位置。

3. 回流焊接

• 整块PCB进入回流焊炉，通过高温熔化焊锡膏，使元器件牢固粘接于焊盘之上。

4. AOI检测（自动光学检测）

• 自动设备检测是否有漏贴、错位或虚焊等异常情况。

SMT主要步骤	核心设备	控制要点
焊膏印刷	印刷机	均匀厚度，无漏印
元件贴装	贴片机	高速高精度识别与放置
回流焊	回流炉	温度曲线控制
AOI检测	AOI机	全覆盖检查缺陷

背景说明： 由于现代板卡集成度极高，对SMT过程中的精确性要求也水涨船高。例如，高速信号通道上的微小偏移都可能导致信号完整性下降，因此使用AOI自动光学检测设备已成为行业标配。此外，无铅环保趋势推动了对回流焊温控的一体化升级，这些细节直接关乎最终产品的稳定性和可靠性。

三、插件与波峰焊接

对于无法采用表面贴装的大尺寸或特殊封装元器件，需要采用传统插件（DIP）方式并辅以波峰焊完成组装。这一环节要求人工与机械协作优化作业流程：

• 人工插入大体积或特殊结构零部件，如变压器、大容量电解电容等；
• 波峰焊机通过设定锡波高度及速度，实现多脚同时一次性可靠连接；
• 插件后再经过剪脚及清洗流程，去除多余引脚和残留助焊剂；
• 插针区域同样需要AOI或人工抽检确认无虚焊/短路现象。

常见问题：

• 虚插：插针未完全进入孔位，引发导通不良；
• 连锡：相邻引脚间短路；
• 漏插：漏掉必须安装的某一关键部件；

解决方案：

1. 制定详细作业指导书；
2. 定期岗位培训提升员工技能；
3. 引入智能识别辅助工具提升插件效率；

四、电气测试与功能验证

完成全部组装后，对半成品需进行多项电气性能与功能测试以排除早期失效风险。这一阶段通常包括：

1. ICT在线测试（In-Circuit Test）

• 检查各个节点间是否存在开路/短路现象，并测量关键参数值是否达标。

2. FCT功能测试（Functional Circuit Test）

• 通电模拟实际工作环境，对通信接口、输入输出端口等功能模块全面验证。

3. 烧录固件/程序

• 对具备MCU/FPGA等主控芯片的板卡烧录操作系统或特定应用程序，并读取返回码确认写入成功；

测试项目举例：

测试类型	检测内容
ICT	开短路、电阻值测量
FCT	通讯协议响应
程序烧录	固件/bootloader写入

解释说明： 该阶段是把控“出厂即合格”的最后一道防线。通常采用全自动或半自动治具配合MES系统进行批次记录，一旦发现异常能快速定位至具体环节并追溯责任。此外，在大批量交付前还会做老化试验，即长时间负载运行以加速暴露潜在隐患，提高出厂可靠性水平。

五、外观检查与包装发货

通过所有性能测试后的成品，将转至外观检查区，由专业人员依据严格标准逐一核查：

• PCB表面无污染、水迹及划痕，无铜箔脱落现象；
• 标识丝印清晰完整，包括批次码、防伪标签等应有信息无误；
• 包含抗静电包装袋、防潮袋以及缓冲垫层，有效防止物流过程中的冲击损伤；

最终按订单需求分拣打包，生成唯一追溯条码，实现全生命周期数据闭环管理。

六、多维度质量保障措施

为确保每一块出厂板卡均达到客户预期标准，企业需从制度建设到现场执行，全方位推行品质管控体系：

1. ISO9001质量体系认证 建立完善文件化操作规程，并持续改进各关键节点绩效指标。

2. MES/MOM信息化平台协同 应用简道云生产管理系统，将物料进销存—工单派发—过程采集—质检追溯—异常报警贯穿全线，实现数据实时透明共享，有效预防人工失误或疏漏。

3. 精益六西格玛方法论 定期开展DOE实验设计分析制程能力，不断优化瓶颈工艺，提高直通率并降低不良品率。

4. 客户反馈机制闭环 售后部门及时收集用户意见并归档至知识库，对重复报错点制定专项改善计划，从源头消除隐患。

5. 培训考核+激励机制 定期对操作员实行理论+实操双重考核，对表现优秀者给予奖励，提高团队整体执行力。

举例说明： 某知名网络通信公司采用简道云生产管理系统模板，将SMT产线数据采集接口嵌入ERP平台，实现了来料→投产→质检→仓储→销售全链路无纸化运作，不仅大幅提升了订单交付时效，还将一次合格率提高至99%以上，有力支撑了高端市场拓展需求。

七、新技术赋能智能制造

随着工业4.0浪潮席卷全球，板卡制造企业不断引进新型智能装备和数字化平台以应对日益复杂的客户需求：

1. 人工智能视觉识别

• 利用深度学习算法优化AOI缺陷判读，大幅提升检测准确率及速度。

2. 自动调参回流炉

• 基于实时温控反馈自适应调整曲线，为不同BOM组合提供最优加热策略，有效避免虚假熔融导致的不良连接问题。

3. 云端MES集成协同

• 简道云等SaaS型平台支持跨地域多车间数据集中管控，为集团级运作提供统一视图，可灵活配置业务模板满足个性需求。（如：https://s.fanruan.com/aqhmk）

4. 工业机器人自动上下料&AGV物流配送

• 减少人工干预，提高车间安全等级，实现24小时无人值守运转目标。

案例分析： 国内某知名安防企业通过部署AI+MES联合解决方案，将复杂混流水线OEE提升15%，人均产值增长30%，有效助力企业在激烈竞争中保持领先优势。

八、小结与建议

综上所述，现代板卡生产涵盖从原材料准备到终端包装出货全过程，每一个细分节点都离不开规范操作执行、高水平设备投入以及先进信息系统支撑。尤其是在表面贴装（SMT）这一核心环节，通过持续优化制程参数并推行全面质量管控，可显著提高产品一致性和可靠性。而借助简道云这样的智能型生产管理系统，可以有效实现全过程数字化协同，大幅降低失误率并缩短交付周期。如果您的企业正处于转型升级阶段，不妨从以下几点着手：

• 梳理现有业务痛点，引入专业MES/SaaS工具实现透明化运营；
• 强调制度建设+人才培养“双轮驱动”，打造高素质团队保障品质落地；
• 积极拥抱新技术，不断探索AI/机器人在实际场景中的创新应用路径；

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

板卡生产工序详解，主要步骤有哪些？

我最近接触了板卡生产，想了解整个生产工序包含哪些主要步骤？这些步骤具体包括哪些内容，如何科学安排才能保证流程顺畅？

板卡生产工序主要包括：

1. 设计与开发——完成电路设计和布局；
2. 材料准备——采购高质量原材料；
3. PCB制造——印制电路板，常用技术有湿法蚀刻和激光刻蚀；
4. SMT贴片——表面贴装元件自动化焊接；
5. DIP插件——插装插件元件并进行波峰焊接；
6. 测试检测——功能测试及自动光学检测（AOI）；
7. 后期处理——清洗、涂层、防护等。 通过科学排列这些步骤，可以有效提升生产效率和产品质量。

板卡生产流程全解析，如何保证质量？

作为一个新手，我特别关心如何在板卡生产流程中保证产品的质量。有哪些关键环节和技术手段能够有效防止缺陷，提高良品率？

保证板卡质量的关键环节包括：

• 材料检验：使用经过认证的PCB和元器件，确保合格率达99%以上；
• SMT贴片校准：采用高精度贴片机，误差控制在±0.05mm以内；
• 多重测试机制：包括在线SPI锡膏检测、AOI自动光学检测以及最终功能测试，覆盖100%产品；
• 环境控制：保持车间温湿度稳定（温度22±2℃，湿度45%-55%），防止静电损伤。 例如某企业采用六西格玛管理模式后，将不良率降低了30%，极大提升了客户满意度。

在板卡生产中，SMT贴片过程为何极其重要？

我听说SMT贴片是影响板卡品质的关键工序，但具体为什么这么重要？它会对后续焊接和功能测试产生什么影响？

SMT贴片过程决定了电子元件在PCB上的准确位置与牢固程度，是实现电路功能的基础。准确的贴装避免短路、开路等缺陷，同时减少后续DIP插件焊接时的风险。比如，高精度贴片机能将元件位置误差控制在±0.05mm以内，大幅降低返修率。正确的锡膏印刷配合精准贴装，还能确保焊点强度和可靠性，从而保障整板性能稳定。

板卡生产中常用哪些测试方法来保证产品性能？

我对板卡出厂前的质量检测比较好奇，不同阶段会用到哪些测试方法，这些方法具体怎么操作，有什么数据支持它们的有效性？

常见测试方法包括：

测试阶段	测试方法	功能说明	数据表现
锡膏印刷后	SPI锡膏检测	检测锡膏厚度及覆盖完整性	缺陷率降低20%-30%
SMT后	AOI自动光学检测	检查元件偏移、缺失及极性错误	提高首次通过率至95%以上
成品测试	功能测试	验证电气性能是否符合设计规范	不良返修率低于1%
这些多层次、数据驱动的检测手段确保每一块板卡达到严格品质标准，从而减少客户投诉。
