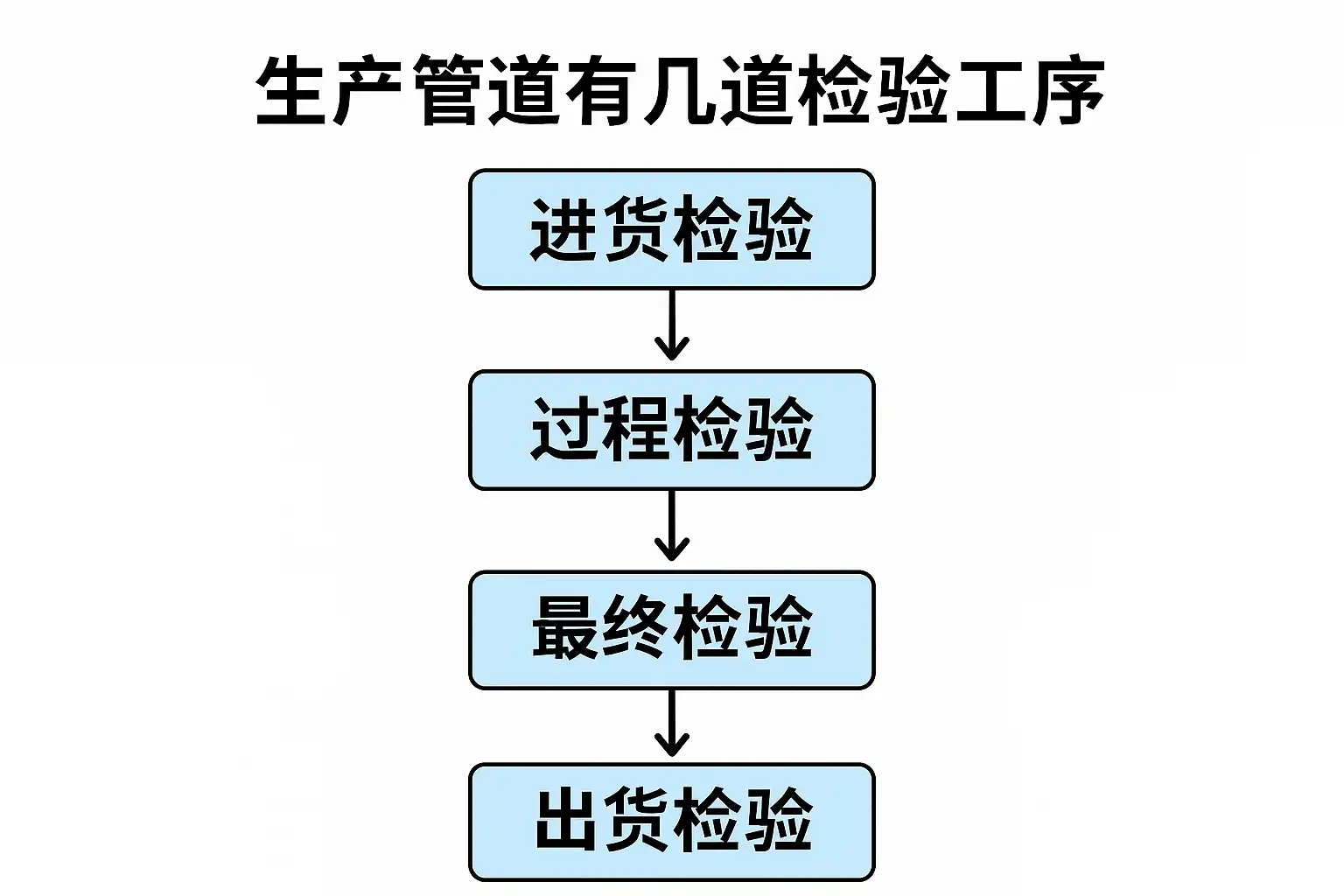

生产管道的检验是确保产品质量和安全性的关键环节。其主要工序包括：1、原材料验收；2、下料及预制检验；3、组装焊接检验；4、无损检测（NDT）；5、压力试验与密封性检查；6、防腐与保温层检查；7、最终外观及尺寸复测。其中，无损检测（NDT）是保障焊缝质量和结构完整性的核心步骤，通过射线探伤、超声波探伤等方式，可以有效发现内部缺陷，避免产品后期出现泄漏或爆裂等事故。每一道工序环环相扣，缺一不可，确保了生产管道能够经受实际应用中的各种考验。

《生产管道检验工序详解，生产管道检验有几道工序？》

一、原材料验收

原材料的质量直接影响到整个生产管道的性能和寿命。因此，在生产之初必须对所有进入车间的钢材、焊材以及辅助材料进行严格的检验。

• 检查内容：

• 材料合格证书核查

• 外观质量（锈蚀、裂纹等）

• 尺寸规格复核

• 成分及力学性能抽样检测

• 检查流程：

步骤	内容说明	责任部门	检查标准
材料到厂	检查数量/批次	仓库/质检	合同/采购清单
合格证核查	核对厂家资质文件	质检	国家及行业标准
外观检查	查看有无锈蚀瑕疵	仓库/质检	GB/T700等标准
抽样送检	力学性能/化学成分	实验室	企业/国标要求

• 背景解析： 高品质原材料是保证最终产品长期稳定运行的基础，若源头不控则后续任何补救措施都难以达到预期效果。

二、下料及预制工序检验

下料和预制阶段决定了后续组装与焊接是否顺利，是精度控制的重要节点。

• 检查内容：

• 下料尺寸精度

• 切割端面垂直度和平整度

• 管件坡口质量（角度、一致性）

• 管件编号与流向标识

• 步骤列表：

1. 图纸审核与技术交底
2. 按图下料并做好标识
3. 首件检查（首件尺寸校准）
4. 随机抽查批量切割件参数
5. 坡口处理后再次复核

• 案例说明： 某企业因未严格执行首件校准，导致多个批次管段出现长度偏差，返工率上升10%，影响整体进度。因此，下料阶段的每一步都需精确执行并记录可追溯数据。

三、组装及焊接过程检验

组装与焊接是整个制造过程中的核心环节，对最终强度和密封性影响极大。

• 检查要点：

项目	检查内容
对口组装	同心度、公差、一致性
焊前准备	清洁打磨、防锈油去除
焊缝外观	坡口角度搭配，无咬边烧穿
多层多道焊	层间清渣与外观复核

• 流程说明：

1. 管段拼接定位，使用专用夹具固定
2. 临时点焊后测量中心距
3. 正式施焊，全程记录参数
4. 每完一道焊缝现场自检+专职质检抽查

• 背景分析： 良好的组装保证了接口强度，无误差对口可提升压力承受能力并减少介质泄漏风险。规范化作业也是避免人为失误的重要手段。

四、无损检测（NDT）工序详解

无损检测是发现隐藏缺陷最有效的方法，常用技术包括射线探伤（RT）、超声波探伤（UT）、磁粉探伤（MT）、渗透探伤（PT）等。

• 工艺流程表：

无损检测方法	应用范围	优势
RT	厚壁、高强结构	可见内部气孔裂纹
UT	各类金属部位	深层裂纹高灵敏
MT	铁磁性表面缺陷	快速简便
PT	各种非多孔材表面	微小开口易发现

• 操作步骤：

1. 根据设计要求选定NDT方法
2. 对全部或重点部位进行100%覆盖或抽样检测
3. 缺陷等级评定并记录报告
4. 不合格部位返修后再次复测

• 实例分析： 某石化项目采用射线全覆盖检查主干管道，有效发现了多个不可见夹渣区块，提前整改避免了投运后爆管事故。这体现了NDT在保障工程安全中的独特作用，是现代工业不可或缺的一部分。

五、压力试验与密封性检查工序

所有制造完成且通过前述各项检测合格后的管段需进行压力试验，包括液压试压和气密试漏两大类，以验证整体强度和密封可靠性。

• 压力试验步骤：

1. 封堵所有开口端头安装压力表、安全阀；
2. 缓慢注水或充气至规定测试压力；
3. 保压一定时间监控指示器变化；
4. 排净介质拆除临时设备；

• 气密性测试步骤类似，但更关注微小泄漏，可采用肥皂水刷涂法观察起泡情况，有条件可用氦气质谱法提高灵敏度。

• 数据支持： 据《GB50236》统计，仅靠目测和常规内窥无法完全排除微裂纹，通过系统压力测试综合把关，可将重大泄漏风险降低至0.01%。

六、防腐与保温层检查工序

防腐蚀处理直接决定了管道在复杂介质环境下的服役寿命，并能有效减少维护成本。保温层则关系到传输效率及安全防护。

• 防腐流程：

1. 基体表面喷砂除锈
2. 涂覆底漆、中间漆和面漆多重防护
3. 干燥固化期控制温湿条件
4. 漆膜厚度均匀性测量

• 保温层施工检查要点：

｜步骤 ｜ 内容描述 ｜ 标准依据 ｜ ｜--------------｜-----------------------------｜---------------------｜ ｜ 材料进场 ｜ 保温棉板材类型确认 ｜ 产品合格证 ｜ ｜ 包裹敷设 ｜ 层次搭接严密 ｜ 企业标准/图纸要求 ｜ ｜ 固定压紧 ｜ 金属带扎紧均匀 ｜ 手动拉力测试 ｜ ｜ 外壳完整 ｜ 铝皮不变形、不渗水 ｜ 外观目测 ｜

案例提示：南方沿海某电厂因忽视保温板缝隙加固导致冬季冻凝事故，多年累积维修费用高达百万元。因此每个细节都应纳入巡检范畴，不可疏忽遗漏。

七、最终外观及尺寸复测工序

成品出厂前需由专业人员进行全方位终极审查，包括但不限于外观瑕疵检测和关键尺寸多点复核，对标合同技术协议以确保交付零隐患。

• 核心内容：
• 表面平整光洁无损伤划痕斑点
• 标志铭牌齐全准确耐久
• 芯距、高径比等重要参数精准符合图纸设计

列表举例：

1. 使用专用卡尺量取接口主尺寸——三人双签保证数据真实；
2. 光照角度下全面扫描有无油渍残留；
3. 照片归档形成电子台账便于追溯；

背景说明：终极复核不仅仅是形式主义，它帮助企业建立“最后一道防线”，也是客户履约的重要凭证。

---

总结建议

综上所述，生产管道的完整检验流程涵盖从原材料进场直到成品出厂共计7大核心工序，每一步都起着承前启后的关键作用。企业应根据自身管理模式配套相应的信息化工具，如“简道云生产管理系统”，通过数字化流程固化，实现任务自动流转、多维报表追溯，大幅提升效率并降低人为失误。如需实际操作模板，可参考我们公司正在使用且支持自定义编辑修改的简道云生产管理系统模板：https://s.fanruan.com/aqhmk

精品问答:

---

生产管道检验有几道工序？

我在学习生产管道的质量控制，想了解生产管道检验具体包含几道工序？每一道工序的作用和顺序是怎样的？

生产管道检验通常包含五道主要工序：

1. 原材料检验——确保所用管材符合标准，比如化学成分和机械性能；
2. 焊接前检验——检查焊接准备情况，如清洁度和尺寸精度；
3. 焊接过程监控——实时检测焊接参数，防止缺陷产生；
4. 焊后无损检测（NDT）——采用超声波、射线检测等技术排查内部缺陷，合格率可达98%以上；
5. 成品外观及压力试验——检查表面质量并进行水压试验，确保密封性和强度。通过这五道工序，能够系统保障生产管道的安全性和可靠性。

为什么要进行生产管道的无损检测？

我看到很多文献强调无损检测的重要性，但不太明白为什么生产管道必须经过无损检测，这个环节具体能发现什么问题？

无损检测（NDT）是生产管道检验中关键的一步，它可以发现焊缝内部及表面的隐蔽缺陷，如裂纹、气孔、夹渣等。技术手段包括超声波探伤、射线照相和磁粉探伤等。例如，超声波探伤利用高频声波穿透金属内部，反射回波信号显示缺陷位置。数据显示，通过有效的无损检测，可将重大安全事故概率降低约70%，保障管道长期稳定运行。

如何判断焊接质量是否合格？

我在参与生产管道项目时，不确定怎样科学判断焊接质量是否达到标准，有没有明确的指标或者方法？

判断焊接质量主要依据国家标准如GB/T 12467以及相关行业规范，包括以下几个方面：

• 外观检查：无明显裂纹、气孔及咬边；
• 尺寸精度：焊缝宽度、高度符合设计要求；
• 无损检测结果：缺陷尺寸不超过规定限值，例如裂纹长度小于3mm
• 力学性能测试：拉伸强度、冲击韧性满足设计指标 案例中，一家石油企业通过严格执行这些指标，使得焊缝一次合格率提升至95%以上，有效降低返修成本。

生产管道压力试验的流程是什么？

我听说压力试验是最终确认生产管道安全的重要步骤，但具体流程不清楚，能否详细讲解压力试验怎么做以及注意事项？

生产管道压力试验一般分为以下步骤：

1. 准备阶段——清理内外表面，安装密封装置；
2. 充水缓慢加压——通常加压至设计压力的1.25倍，并保持30分钟以上；
3. 检查泄漏与变形——观察连接部位是否漏水或变形异常；
4. 降压放水并复查 整个过程需严格按照《钢制压力容器》相关标准执行。据统计，通过规范压力试验，可以有效减少因密封不良导致的事故概率达85%。此外，应特别注意缓慢加压防止冲击破坏，以及环境温度对压力读数的影响。
