生产工序流程图模板详解，如何高效制作流程图？

郎矛

·

2025-08-12 02:35:12

阅读11分钟

已读33次

生产工序流程图模板可以帮助企业1、快速梳理生产环节 2、提升工序协作效率 3、降低沟通与管理成本 4、便于流程持续优化。其中，提升工序协作效率尤为关键。利用专业的流程图模板，企业能够清晰地呈现每一道生产环节的责任分工和操作步骤，避免人为疏漏和信息孤岛，实现精益生产。本文将系统解析生产工序流程图模板的作用、类型、制作步骤及高效工具选择，并结合实际案例，手把手教你如何高效绘制符合自己需求的工序流程图。

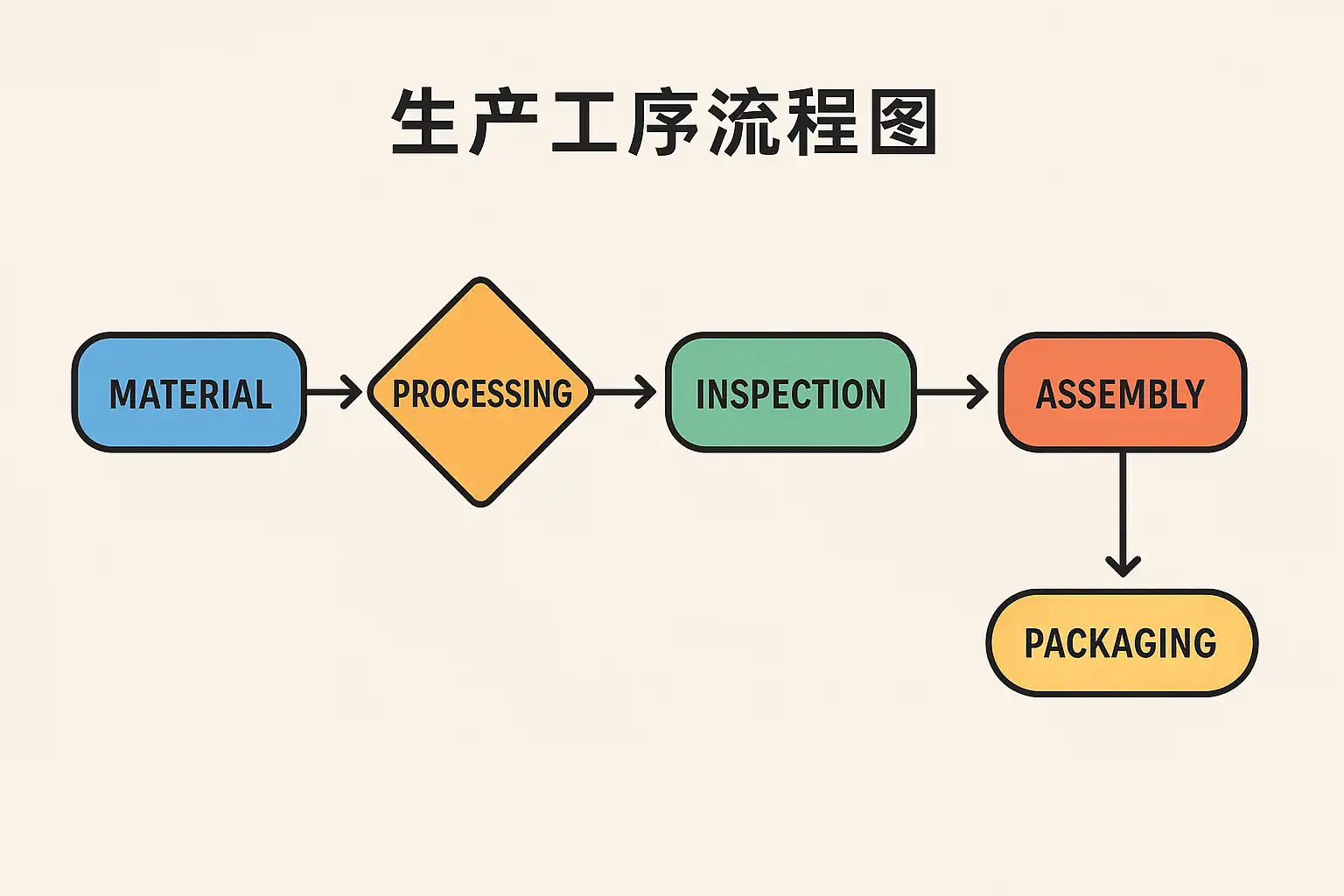

《生产工序流程图模板详解，如何高效制作流程图？》

一、生产工序流程图模板的核心价值

1. 快速梳理复杂生产环节
2. 明确责任分工与标准操作
3. 优化资源调度与时间分配
4. 提高跨部门协作效率
5. 支持持续改进与现场管理

核心价值	具体作用
梳理复杂环节	一目了然呈现所有关键节点和前后次序，有助于发现冗余或风险点
明确责任分工	每道工序负责人及输入输出均可标注，防止推诿或遗漏
优化调度	可据此安排人力物料，提高产能利用率
提升协作	不同岗位或车间可据统一标准开展工作，减少误会
持续改进	流程优化有据可依，新员工培训上手更快

举例说明：提升协作效率——某电子厂通过标准化的SMT贴片线流程图，将原本易混淆的“贴片→回流焊→AOI检测”三大环节分别细化到具体操作岗位，每班人员只需根据自己的节点严格执行即可，大幅减少因交接不清导致的返修和延误。

二、常见生产工序流程图类型及应用场景

1. 标准顺序型（直线型）

• 适用于单一产品线，如流水线装配

2. 分支决策型（树形/泳道型）

• 多品种、多路径决策场景，如定制加工

3. 闭环反馈型（循环型）

• 有检测返修等反馈机制，如品质管控

4. 复合混合型

• 大中型制造项目，含多车间、多产品切换

类型	特征描述	典型应用
顺序直线	工艺顺次单向流转	家电装配、流水线
决策分支	某节点后出现多种路径选择	多品种订单插单
循环闭环	包含质量检测/返修返回前面步骤	汽车零部件检测
混合复合	包含多条主干及辅助子流程	大批量/多车间联动制造

应用实例：一家服装厂在缝制外套时使用“顺序+决策”混合模板，不仅梳理了基础缝制，还针对不同款式自动跳转到袖口/衣领等专项加工路线，提高响应灵活性。

三、高效制作生产工序流程图的步骤与方法

高效制作一张实用的生产工序流程图，应遵循以下步骤：

1. 明确目的和使用对象：

• 是给员工培训？还是做质量分析？或是ERP对接？

2. 收集所有相关信息：

• 包括BOM物料清单、设备、人力资源，以及各节点输入输出

3. 划分主要阶段和关键节点：

• 用表格先列出每一步名称、负责人、设备

4. 绘制初稿并讨论修订：

• 推荐用简道云等低代码平台，可多人在线编辑讨论

5. 优化布局与样式：

• 突出关键控制点，用色彩标示风险或瓶颈处

6. 定稿并发布至全员可见平台：

• 如OA系统看板、大屏展示区

步骤	操作要点
明确目标	确认用途决定细致程度及内容范围
信息收集	完整覆盖所有参与部门和资源
阶段划分	每个主要步骤都要有明确输入输出
初稿绘制	推荐用在线工具，便于团队即时反馈修改
布局优化	保证阅读流畅性，有逻辑层级，引导视线
正式发布	固定版本号归档，可查历史变更

实例说明：某食品厂用简道云搭建“烘焙-冷却-包装”三段式流程，新员工通过手机扫码直接查看标准化操作指引，大幅降低上岗培训难度。

四、高效工具推荐：简道云低代码平台

市面上常见制作工具包括Visio、亿图等桌面软件，但对于频繁更新、多终端同步的场景，更推荐基于云端协作的一体化工具——如简道云。其特点如下：

• 零代码拖拽式编辑，非IT人员也能快速上手；
• 支持表单+数据+看板一体，无缝对接MES/ERP；
• 多人实时协同编辑，权限清晰易控；
• 丰富模板库支持自定义个性化扩展；
• 支持移动端随时查看与修改。

实际效果展示：

1. 打开简道云官网 https://s.fanruan.com/aqhmk;
2. 在“模板中心”搜索“生产管理”、“工艺流程”等关键词，一键套用所需行业模版；
3. 拖拽添加各类节点（如原料入库→初检→主装配→质检→入库），设置负责人及备注说明；
4. 可配置自动提醒功能，如某节点超期自动预警相关管理层；
5. 成品可导出图片/PDF，也可内嵌至公司门户；

案例展示：某机加工企业基于简道云上线了全新“夹具制造全程跟踪”模版，每个订单从设计到发货全程数据留痕，实现了异常实时通报，大幅缩短交期并提升客户满意度。

五、如何让你的生产工艺流程图真正落地？

仅绘好一张精美的流程图还远远不够，高效落地还需做到：

• 定期回顾优化，根据实际运行数据持续迭代调整；
• 与绩效考核挂钩，使每个岗位都明白自身职责边界；
• 上下游同步共享信息，比如通过简道云权限设置实现供应链透明对接；
• 融合移动端扫码追溯，让员工在一线现场即可查阅标准SOP；

常见误区对比表：

| 做法 | 易犯错误 | 正确做法 | |---------------:>|------------------------:>|-----------------------------------:| | 一次性定稿不变更 | 随着产线调整未及时更新 | 建议每月小结，每季度复盘优化 | | 单一纸质公布 | 文件遗失难追溯 | 云端存储，多端同步 | | 岗位无明确权责 | 出现推诿或重复劳动 | 流程中明确定义每步责任人 |

建议：将线上电子版本作为唯一权威文件，并通过系统记录每一次变更历史，实现知识资产积累和精细化管理。

六、实例详解：服装厂“三段式流水”典范模板

以服装厂衬衫流水为例，可拆解为以下三大主干：

1. 裁剪段（布料检验—排版—裁剪—编号）
2. 缝纫段（缝体—缝袖—拼领—锁眼—钉扣）
3. 整烫包装段（整烫—质检—折叠包装）

对应详细模板如下：

阶段        节点        输入             输出           负责人(岗位)
---------  ----------  ---------------- -----------    ------------------
裁剪       布料检验    面料来料          合格布片       材料员
裁剪       排版        合格布片          待裁片         裁剪技师
裁剪       裁剪        待裁片            成衣片         裁剪技师
...
整烫包装   整烫        缝合成衣          已整烫成衣      整烫员
整烫包装   质检        已整烫成衣        检验OK成衣      QC检验员
整烫包装   包装        检验OK成衣        成品包裹        包装员

优势分析：

• 各责任人明晰，便于考核追溯；
• 数据结构清楚，可直接用于ERP/MES接口开发；
• 新增品类时仅补充相应子模块，不必整体重构；

用户实践效果：该厂自用该模版上线后，新员工培训周期由7天缩短至3天以上，新旧产品切换时间压缩30%，实现敏捷制造目标。

七、小结与行动建议

综上所述，通过专业高效的生产工艺流程图模板，可以极大提升企业内部运转效率，从而带动降本增效和柔性响应市场变化。推荐优先选用支持在线协同、自定义扩展、安全留痕的平台级工具，如简道云，并结合自身业务场景不断迭代完善，全员参与持续优化，共建共享知识资产库。下一步行动建议：

1. 马上组织相关部门共创首版电子化标准SOP或核心产品流水线模版；
2. 定期收集运行反馈，每月小结提报改进意见形成PDCA闭环机制；
3. 推动移动端扫码查阅，将知识搬到现场，让每位员工随时按最新要求操作。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

什么是生产工序流程图模板？

我刚接手了工厂的生产流程梳理工作，听说用生产工序流程图模板能帮助理清步骤，但不太清楚它具体是什么，能详细介绍一下吗？

生产工序流程图模板是一种可视化工具，用于展示生产过程中各个步骤的顺序和关系。它通过标准化的符号和布局，帮助企业明确每个工序的输入、输出及关键节点。例如，使用矩形表示操作步骤，菱形表示决策点。根据统计，采用流程图模板能提高生产效率约20%，减少沟通误差30%。

如何高效制作生产工序流程图？

我需要快速绘制一份详细的生产工序流程图，但不确定从哪里开始，也不知道用哪些工具和技巧能提高效率，怎么做才高效？

高效制作生产工序流程图，可遵循以下步骤：

1. 确定目标和范围：明确要展示的工序环节。
2. 收集数据：调研实际操作步骤及相关人员访谈。
3. 选择合适的软件工具，如Visio、Lucidchart或在线免费工具。
4. 使用标准符号和模块化设计，提高复用性。
5. 审核并优化：邀请相关部门确认准确性。 案例表明，通过规范模板和团队协作，可将绘制时间缩短50%。

哪些常见错误会影响生产工序流程图的质量？

我发现团队画的流程图有时很难理解，甚至出现错误导致执行偏差，我想了解一般有哪些常见失误，以便避免。

影响质量的常见错误包括：

• 流程节点缺失或冗余
• 符号使用不规范，如决策点未明确
• 缺乏数据支持导致信息不准确
• 未及时更新版本造成版本混乱 举例来说，一家公司因忽略审核环节导致产品返工率上升15%。通过建立标准模板并定期培训，可有效避免这些问题。

使用生产工序流程图模板有哪些实际优势？

我想知道通过使用标准化的生产工序流程图模板，对企业管理和运营具体有哪些好处，有没有量化的数据支持？

使用标准化的生产工序流程图模板带来多方面优势：

优势	描述	数据支持
提升沟通效率	明确各岗位职责与步骤	沟通时间减少约30%
降低错误率	标准化操作减少人为失误	产品缺陷率降低20%
加快培训速度	新员工快速理解工作内容	培训周期缩短25%
优化持续改进	易于发现瓶颈环节，实现精益管理	效率提升10%-15%
综上所述，采用专业制作的流程图模板是实现精细化管理的重要手段。
