电池模组生产工序包括若干核心步骤，主要分为：1、单体电芯制备与检测；2、电芯分选与配组；3、模组结构设计与装配；4、焊接与连接处理；5、检测与测试；6、封装入库。 其中，“焊接与连接处理”是确保整个模组安全性和性能的关键环节，这一阶段涉及激光焊接、超声波焊接等先进工艺，对设备精度和操作水平要求极高。高质量的连接不仅决定了模组的导电能力，还直接影响后续使用过程中的安全性与寿命。因此，规范化操作和严格检测在这一环节尤为重要。

《电池模组生产工序详解，关键步骤有哪些？》

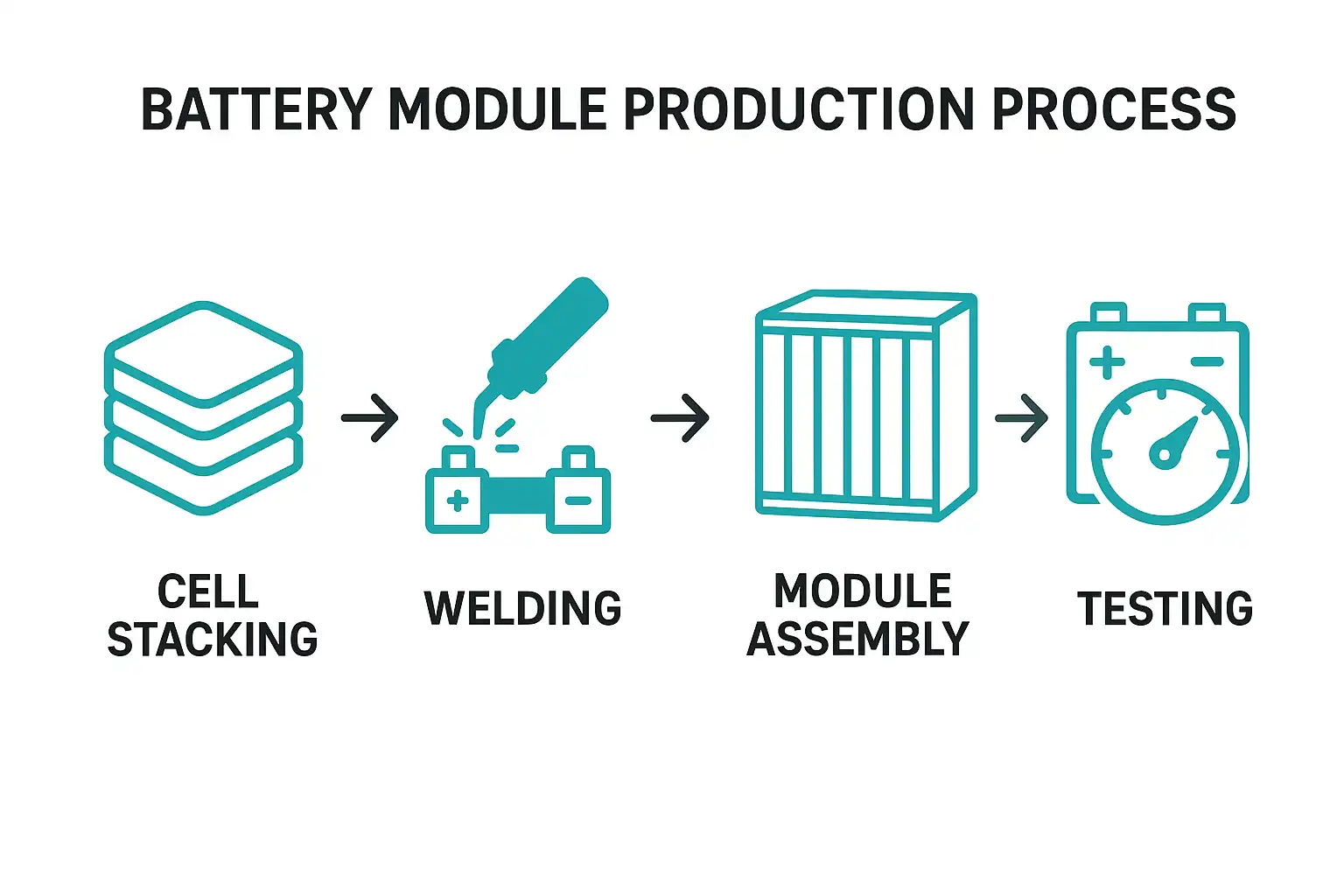

一、电池模组生产流程总览

电池模组生产是一个高度集成且精细化管理的过程，涵盖从原材料准备到产品出库的全流程。以下是标准化流程概述：

序号	主要工序	重点内容
1	电芯制备	电芯制造及初检
2	电芯分选	按容量、电压等参数筛选
3	模组结构设计	支架/外壳设计与预备
4	装配	排列、固定
5	焊接/连接	极柱或极耳激光焊接/超声波焊接
6	BMS安装	安装保护板、电气安全部件
7	检测测试	电性能、安全性能一致性全检
8	封装入库	防护封装及成品入库

二、单体电芯制备与检测

• 步骤一：材料准备 正极材料（如三元锂/磷酸铁锂）、负极材料（石墨）、隔膜和电解液按配方称重混合。
• 步骤二：涂布烘干 活性物质均匀涂布于集流体上，并进行烘干和压延处理。
• 步骤三：卷绕/叠片成型 通过自动化设备完成卷绕或叠片，并注入适量电解液。
• 步骤四：封装初检 完成热封或冷压后，对外观尺寸等参数进行首轮检测。

这一阶段决定了后续所有工艺的起点质量。任何微小瑕疵，都会被放大至最终产品，因此自动化监控和首件检验至关重要。

三、电芯分选与配组

为保证最终模组内各个单体的一致性，需要对每一颗电芯进行分容分压：

• 分容机对每颗电芯充放电，记录容量；
• 分压仪测量开路电压；
• 按照设定标准，将容量、电压相近者归为同一批次，以保证后续串并联时性能匹配度高。

分选标准表

项目	合格范围
容量偏差	≤2%
电压偏差	≤10mV

此环节对保障整包一致性发挥着基础作用，是动力及储能类应用安全性的前提。

四、模组结构设计与装配

模组结构要素

1. 支架/托盘
2. 固定件（螺丝/胶条）
3. 外壳屏蔽
4. 散热结构

装配要点

• 按照设计图纸摆放并固定每颗单体；
• 保证极耳方向统一，避免短路风险；
• 加设绝缘垫片、防震泡棉等辅助材料提升整体可靠性。

这一步骤强调精度管理——误差过大会导致局部受力不均匀，引发损伤或松动。

五、焊接与连接处理（重点展开）

这是决定整个模块品质的“咽喉”环节。当前主流有：

焊接方式比较

焊接方式	优点	缺点
激光焊	精确控制，速度快	初期设备投资高
超声波焊	无需填料，无火花污染	对金属类型有一定限制
点焊	工艺成熟，成本低	热影响区大，对薄壁不友好

操作流程：

1. 对齐待连接部位并夹紧；
2. 设置参数（脉冲能量/频率）并试运行打样；
3. 实际批量作业时，引入AOI在线视觉检测系统监控熔深及虚焊情况；
4. 完成后人工复核，并做随机拉力测试。

技术要点：

• 控制温升幅度防止热损伤内部SEI膜层。
• 严格清洁表面防止金属氧化影响导通率。
• 不同厂家会制定详细SOP作业指导书，每道工序设专人巡检。

案例说明：某知名动力锂企业因未规范激光参数设置，一批模块出现虚焊隐患，被召回数千台。因此行业内普遍重视监控措施，如采用红外温升实时反馈调控系统，大幅减少了不良率发生。

六、BMS安装及功能组件集成

BMS即“电池管理系统”，负责监测各串单体状态，实现过充放保护及数据采集。其安装包含以下流程：

1. 固定主板于指定位置
2. 引出采样线束，与对应正负极相连
3. 安装温度探头，并粘贴于指定采样点
4. 软件调试，通过通信接口上传数据

BMS功能模块举例

功能类别	描述
单体采样	实时获取每串电压、电流
温度感知	多点温度实时预警
均衡管理	主动均衡或被动均衡调节

正确安装BMS可大幅提升模组寿命，同时便于后期运维追溯问题根源，是新型储能领域不可或缺的一环。

七、终检测试及品质保障措施

终检环节是阻止不合格品流出的最后屏障，应包含下列项目：

检测内容明细表

检测项	标准要求
内阻一致性	≤1%
容量保持率	≥98%
高低温循环	-20~60℃无异常
振动冲击试验	无变形脱落

另外还包括短路保护、高倍率充放以及绝缘耐压等专项实验。如发现问题及时返修，不得带病出厂。

行业头部企业一般采用MES（制造执行系统）+自动扫码，全程追溯每个批次的数据，实现“产品指纹”式溯源，有效降低售后风险和维权成本。

八、封装入库与数据归档

通过最终检测的合格产品将进入封装阶段：

• 外壳密封打胶防潮、防尘处理
• 粘贴二维码标签录入ERP/MES系统
• 执行成品包装规范堆码待发货

同时将所有生产数据归档，可用于未来售后技术支持和持续改进分析，是数字化智造的重要组成部分。例如利用简道云生产管理系统实现跨部门协同，提高生产透明度和效率。（官网地址：https://s.fanruan.com/aqhmk）

总结建议

综上所述，现代锂离子/磷酸铁锂类动力或储能用电池模组的生产流程严谨且复杂，每一个关键节点都直接关乎最终产品品质、安全以及生命周期。企业应高度重视原材料管控、一致性筛选、高标准工艺执行以及全流程的数据追溯体系建设。此外，可借助如简道云这样的智能化平台，对车间作业流转进行实时跟踪，提高响应速度并降低人为失误，为大规模交付提供坚实保障。建议相关技术人员积极引进数字工具，加强实操培训，共同提升行业整体制造水准！

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

电池模组生产工序有哪些关键步骤？

我最近对电池模组的生产流程很感兴趣，想知道在整个生产过程中有哪些关键步骤是必须重点把控的？这些步骤具体包含哪些操作？

电池模组生产工序主要包括以下关键步骤：

1. 电芯筛选与分选：通过容量、电压、内阻等参数筛选优质电芯，确保模组性能一致性。
2. 电芯组合与排列：根据设计方案，将电芯按串并联方式合理排列，确保输出电压和容量符合需求。
3. 连接焊接工艺：采用激光焊或点焊技术将电芯连接片焊接，保证连接牢固且导电性能良好。
4. 模组装配与固定：将焊接好的电芯组件安装到模组框架内，通过塑料件或金属件固定结构。
5. 绝缘与密封处理：防止短路及环境影响，增强安全性和耐久性。
6. 测试与分选：进行容量测试、内阻测试及安全测试，确保出厂产品质量符合标准。

案例说明：某知名品牌通过优化“连接焊接工艺”，将不良率降低了15%，提升整体产能。以上步骤数据化管理，有助于提高生产效率和产品一致性。

为什么电池模组的连接焊接工序非常重要？

我听说连接焊接在电池模组生产中是个很关键的环节，不明白它为什么这么重要？如果焊接不好，会带来哪些具体问题？

连接焊接是保障电池模组内部各个单体之间导通和机械稳定的关键环节。主要原因包括：

• 导通效率影响整体性能：良好的焊点保证低阻抗连接，提高放电效率和功率输出。
• 安全隐患防控：不良焊点可能导致局部过热，引发短路甚至火灾风险。
• 机械强度保障：稳定的机械结构减少振动损伤，提高寿命。

例如，采用激光点焊技术可以实现微米级精准控制，提升焊点均匀性。据统计，通过优化激光参数，可使焊点缺陷率下降至0.5%以下，大幅减少返修成本。

如何通过测试环节保证电池模组的质量稳定？

我想知道在生产过程中，通过什么样的测试手段能够保证最终出厂的电池模组质量稳定，并且避免后续使用中的故障？

为保证电池模组质量稳定，测试环节通常包括多项指标检测，具体如下表所示：

测试项目	测试目的	常用设备
容量测试	确认实际容量是否达标	恒流放充设备
内阻测试	判断内部健康状态	内阻测量仪
安全性能测试	包括过充、过放等保护	热冲击箱、短路模拟器
外观及尺寸检测	防止装配误差	自动视觉检测系统

例如某企业通过引入自动化内阻测量系统，使检测速度提升20%，并将不合格品率控制在0.3%以内，从而显著提升了产品可靠性。

在电池模组装配过程中如何保证结构稳定与安全性能？

我对电池模组的装配过程比较好奇，不清楚如何确保结构既稳固又能满足安全要求，这两者之间有没有冲突，又有哪些实际操作方法可以兼顾这两个方面？

装配过程需要兼顾结构稳定与安全性能，两者协调要点如下：

• 使用高强度材料如铝合金框架，提高机械刚性；
• 应用绝缘垫片、防护膜等材料隔离不同极间距，有效预防短路；
• 精确定位设计确保各组件间无松动空间；
• 引入模块化设计便于维护同时降低装配复杂度；

案例中，一家企业通过优化框架支撑结构，将振动耐受能力提高30%，同时采用高绝缘系数材料，将漏液风险降至行业平均以下0.1%。这些措施综合提升了产品整体安全和稳定性。
