出库审批流程系统图的制作方法，核心观点包括：1、理清流程节点与参与角色；2、选用合适的流程图工具；3、规范图形符号和流程线连接；4、结合实际业务场景优化流程图结构。其中，“理清流程节点与参与角色”最为关键。因为只有准确梳理出库审批的各个环节，如申请、审核、复核、出库及归档等，并明确每一步对应的责任人，才能确保系统图的完整性和实用性。流程图不仅是业务梳理的基础，也对后续系统开发和流程优化起到指导作用。下文将详细介绍出库审批流程系统图的制作步骤、工具选择、标准规范及实用建议，帮助用户快速上手并制作高效、准确的流程系统图。

《出库审批流程系统图制作方法揭秘，出库审批流程系统图怎么做？》

---

一、流程系统图概述及应用价值

出库审批流程系统图，是企业管理和仓储业务中常用的可视化工具。它以流程图或系统图形式，将出库申请、审批、复核、执行等各环节及其关系清晰呈现，便于各部门协同和流程优化。其主要应用价值体现在：

• 帮助企业梳理出库业务流程，避免环节遗漏
• 明确各角色职责，提升审批效率
• 作为流程自动化和数字化的基础依据
• 指导信息系统开发与流程固化

实际案例：某制造企业通过流程系统图优化出库审批，审批周期缩短30%，错误率降低20%，库存管理更为高效。

---

二、流程节点与参与角色梳理

流程系统图制作的第一步，是理清流程各节点及角色分工。典型的出库审批流程节点包括：

流程节点	参与角色	主要操作内容
出库申请	申请人	填写出库单，提交申请
初审	部门主管	审查申请合理性，初步审批
财务复核	财务人员	检查财务相关信息，复核
仓库审核	仓库管理员	核查库存、审批出库
执行出库	仓库管理员	实际出库操作，记录明细
归档	文档管理员	保存出库单据，归档记录

详细解释：流程节点的梳理需结合企业实际业务。例如，有些企业还需增加“质检复核”环节，或设置多级审批。建议先与业务负责人沟通，列出每个环节和责任人，再用表格方式整理，确保无遗漏。

---

三、流程图工具选择与使用方法

制作出库审批流程系统图，推荐以下主流工具及零代码平台：

1. Visio（专业流程图工具，功能强大）
2. ProcessOn（在线协作，适合多人编辑）
3. 简道云（零代码平台，支持流程图与表单系统集成）
4. Draw.io（免费，界面友好，导出便捷）

选择建议：

• 对于仅做流程梳理和展示，Visio、ProcessOn、Draw.io即可满足需求；
• 若需与OA系统、业务表单集成，建议使用简道云等零代码平台，能直接生成可用的审批流，后续可自动化执行。

工具使用步骤（以简道云为例）：

步骤	操作说明
1、注册账号	登录简道云官网，注册并进入系统
2、新建流程应用	选择OA审批模板，或新建自定义应用
3、绘制流程图	拖拽流程节点，设置审批人、条件、流转路径
4、配置表单	定制出库单内容、字段、必填项
5、测试运行	发起模拟申请，检验流程图是否逻辑通畅
6、上线应用	流程测试通过后发布，员工可在线提交和审批

---

四、流程图标准规范与绘制技巧

标准流程图规范包括：

• 节点使用统一流程符号（如矩形表示操作，菱形表示决策）
• 流程走向用箭头清晰指示
• 节点上标注责任人和操作说明
• 审批条件、分支用决策符号明确
• 保持图形简洁、层次分明，便于阅读

常见符号表：

符号	说明
① 矩形	操作步骤/节点
② 菱形	决策/分支点
③ 圆角矩形	开始/结束节点
④ 箭头	流程顺序及方向

绘制技巧：

• 先画出主要审批流，再补充分支和例外情况
• 左上到右下布局，符合阅读习惯
• 控制每一层节点数量，避免过于复杂
• 对于多级审批，建议用分组或泳道表示不同角色

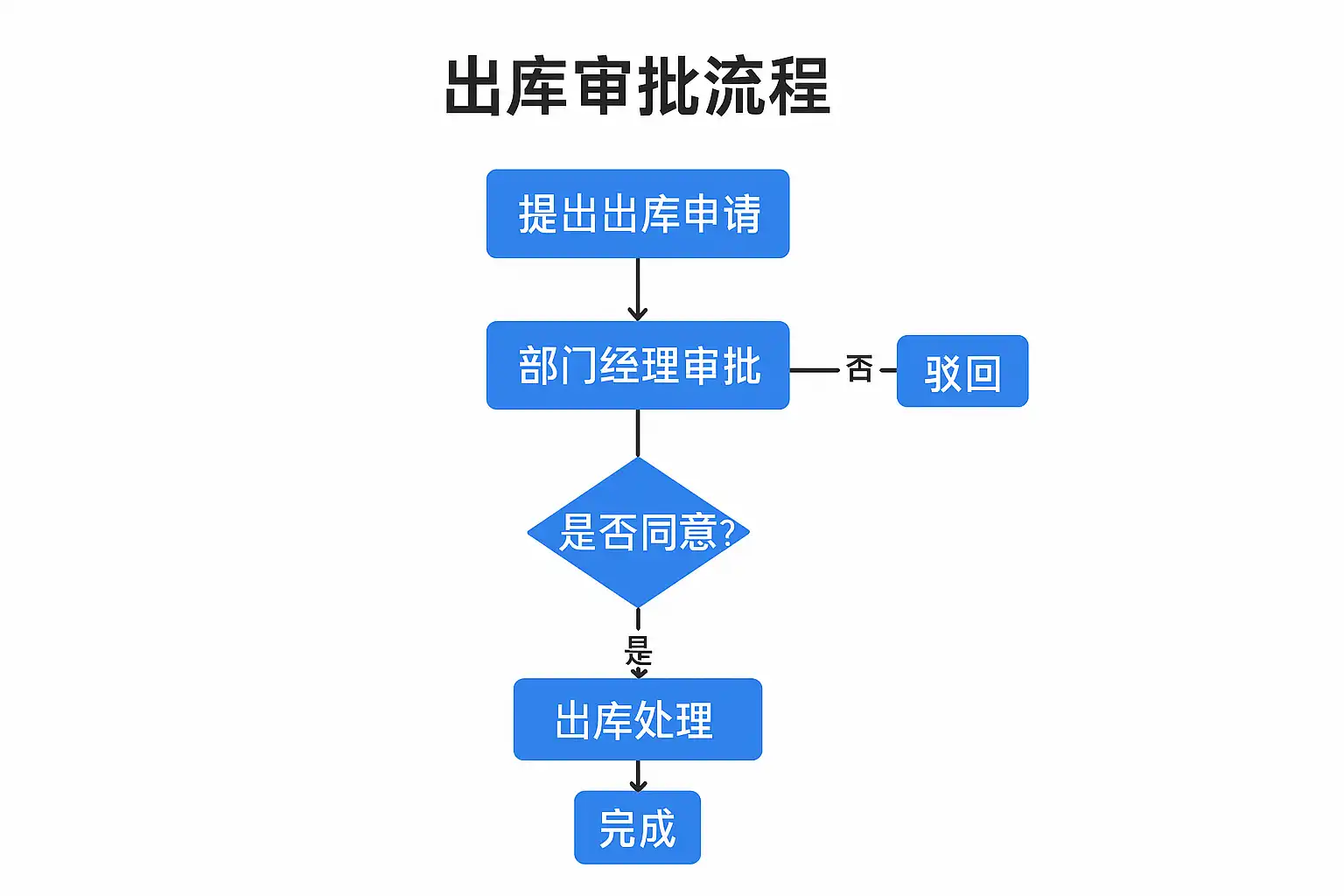

实例讲解：假设流程为“员工申请→主管初审→财务复核→仓库审核→出库”，可按上述标准绘制，节点清晰、分支明确，审批流一目了然。

---

五、结合实际业务场景优化流程图结构

流程系统图不仅是理论工具，更需结合实际业务进行优化。优化建议包括：

• 根据企业规模和权限设置，灵活调整审批层级
• 对频繁出库、金额小的申请，可简化审批流程，提高效率
• 增加“异常处理”分支，如库存不足、信息不全等自动提醒
• 融合信息化手段，实现流程自动流转和数据留痕

业务优化流程举例：

需求场景	优化措施
日常低值物料出库	简化审批，直接主管核准即可
高价值资产出库	增设财务、领导多级审批流程
多部门联合出库	用泳道流程图分角色协作
信息化集成	用简道云自动化系统流转审批

通过针对性优化，流程图不仅满足合规要求，还提升企业运营效率。

---

六、系统图与OA平台集成应用方法

现代企业往往将流程图直接集成到OA办公系统中，实现线上审批、自动提醒、数据归档等功能。简道云等零代码平台在这方面优势显著：

• 支持在线流程图设计与配置，零代码实现
• 可与表单、数据、权限管理无缝衔接
• 支持多端同步，移动审批更便捷
• 提供丰富模板库，可一键套用行业标准流程

OA集成步骤示例（以简道云为例）：

步骤	说明
1、选择OA模板	进入模板中心，搜索“出库审批”
2、定制流程图	拖拽节点，设置审批人和条件
3、配置表单	增加出库单字段（物品、数量、原因等）
4、权限设置	分配角色权限，保障流程安全性
5、测试上线	发起流程申请，确认无误后正式启用

集成优势：流程图与实际审批表单一体化，数据可追溯，审批流程透明高效，大幅提升企业数字化管理水平。

---

七、常见问题与解决方案

企业在制作出库审批流程系统图时，常见问题及对应解决方案如下：

问题类型	解决方案
流程节点遗漏	业务部门参与流程梳理，反复核查
审批层级过多导致效率低下	合理授权，按金额/物品类别分层审批
流程图过于复杂难以阅读	采用分块、泳道、分层设计，简化每层节点
工具操作不熟悉	选择零代码平台或简易工具，参考官方教程
系统集成难度大	借助简道云等平台的模板和自动化能力，快速部署
数据归档不规范	在流程图中增加归档节点，明确责任人，系统自动记录

---

八、推荐实用流程图模板与在线试用

为了帮助企业快速搭建出库审批流程系统图，推荐使用简道云零代码OA办公模板，在线试用体验：

推荐一个好用的零代码OA办公模板，在线试用： https://s.fanruan.com/t55xu

此外，简道云还提供100+企业管理系统模板免费使用，无需下载，在线安装，涵盖出库审批、采购、合同管理、资产盘点等多种场景，助力企业数字化转型：

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://www.jiandaoyun.com/index/solution_center?utm_src=fazxnbwzseonl

---

九、结论与行动建议

通过理清流程节点与角色、选用合适工具、规范绘制流程图，并结合实际业务优化结构，企业可高效构建出库审批流程系统图，实现流程自动化、审批高效和管理透明。建议：

• 首先梳理业务流程，确保每一步责任明确
• 选用零代码OA平台（如简道云）快速实现系统化管理
• 持续优化流程图结构，兼顾合规与效率
• 利用模板资源，降低设计和开发成本

企业可按以上步骤，结合自身实际情况，制作和上线出库审批流程系统图，加速数字化转型，提升业务竞争力。

精品问答:

---

出库审批流程系统图怎么做？有哪些关键步骤？

我刚接手公司的仓库管理，想自己画一份出库审批流程系统图，但完全不清楚流程图的制作步骤和重点，能不能详细说说具体怎么做？

制作出库审批流程系统图的关键步骤包括：

1. 明确出库审批的各个环节，如申请、审核、确认和执行；
2. 识别参与人员及其职责（仓库管理员、审批人、财务等）；
3. 使用流程图工具（如Visio、ProcessOn）绘制流程节点和连接线；
4. 标注每个节点的操作内容及审批条件；
5. 结合实际业务场景，采用标准流程符号（如菱形表示决策点）确保流程清晰易懂。 例如：

• 申请人提交出库申请
• 审批人审核通过或驳回
• 仓库执行出库作业 根据统计数据显示，规范的流程图能减少审批环节时间约20%，提升工作效率。

制作出库审批流程系统图时，如何自然融入关键词提升SEO效果？

我做了不少流程图，但发现在网上分享时难以获得较好排名，听说关键词融入很重要，我想知道如何在出库审批流程系统图制作中合理使用关键词？

在制作出库审批流程系统图时，自然融入关键词主要体现在标题、节点名称和注释中。例如，将“出库审批流程系统图”、“审批流程”、“出库操作”等关键词合理分布在流程图的各个环节描述中，避免刻意堆砌。具体做法包括：

• 在流程图标题和说明中重点使用核心关键词
• 节点名称简洁且包含关键词，如“出库申请审批”、“审批结果确认”
• 注释部分加入关键词的自然变体，增强内容相关性 根据SEO最佳实践，关键词密度控制在2%-3%最为合适，有助于提升搜索引擎对内容的识别和排名。

出库审批流程系统图中使用哪些技术术语，如何结合案例降低理解难度？

作为仓库新人，看到流程图中很多专业术语很迷糊，能不能帮我解释下出库审批流程系统图里常用的技术术语，并结合实际案例说明？

常见技术术语及案例说明如下：

术语	解释	案例说明
节点（Node）	流程中的一个操作或决策点	“出库申请提交”就是一个节点，代表申请开始
决策点（Decision）	需要判断结果的流程节点	审批人“是否通过审批”决定流程方向
连线（Connector）	节点之间的流程关系	由“审批通过”连线到“仓库执行出库”
流程分支（Branch）	根据条件分流的流程路径	审批不通过则流程回到申请人修改申请
通过这种结构化表格和实际业务案例，能让流程图的技术术语更易理解。

出库审批流程系统图制作有哪些数据化指标帮助优化流程？

我希望通过数据来优化出库审批流程，想知道在制作流程图时，有哪些关键数据指标可以帮助分析和改进流程效率？

制作出库审批流程系统图时，常用数据化指标包括：

指标名称	说明	优化作用
平均审批时间	从申请提交到审批完成的平均时间	发现审批瓶颈，减少延迟环节
审批通过率	审批通过的申请占总申请的比例	评估审批标准是否合理，避免过严或过松
出库准确率	按流程执行后无误差的出库比例	保障流程准确性，降低错误率
流程循环次数	申请被驳回后重新提交的次数	反映流程复杂度，优化审批流程简化步骤
利用这些数据指标，可以精准定位流程中存在的问题，据统计优化后审批时间可缩短15%-30%，极大提升仓库运营效率。
