ERP系统架构图详解，如何设计高效ERP架构？

达依夷

·

2025-09-03 18:34:34

阅读17分钟

已读31次

ERP系统架构的高效设计需关注：1、模块化与可扩展性；2、数据集成与接口管理；3、安全性与权限控制；4、系统性能与高可用性；5、用户体验与易用性。 其中，模块化与可扩展性尤为重要，因为现代企业需求持续变化，模块化设计能够让ERP系统灵活应对业务拓展与升级，降低后期维护与开发成本。例如，简道云ERP系统采用可插拔模块和低代码开发方式，使企业能够根据实际需求快速增减功能模块，极大提升了系统的适应性和生命周期。选择和设计高效的ERP系统架构，不仅能提升企业信息化水平，还能显著增强企业的运营效率与竞争力。

《ERP系统架构图详解，如何设计高效ERP架构？》

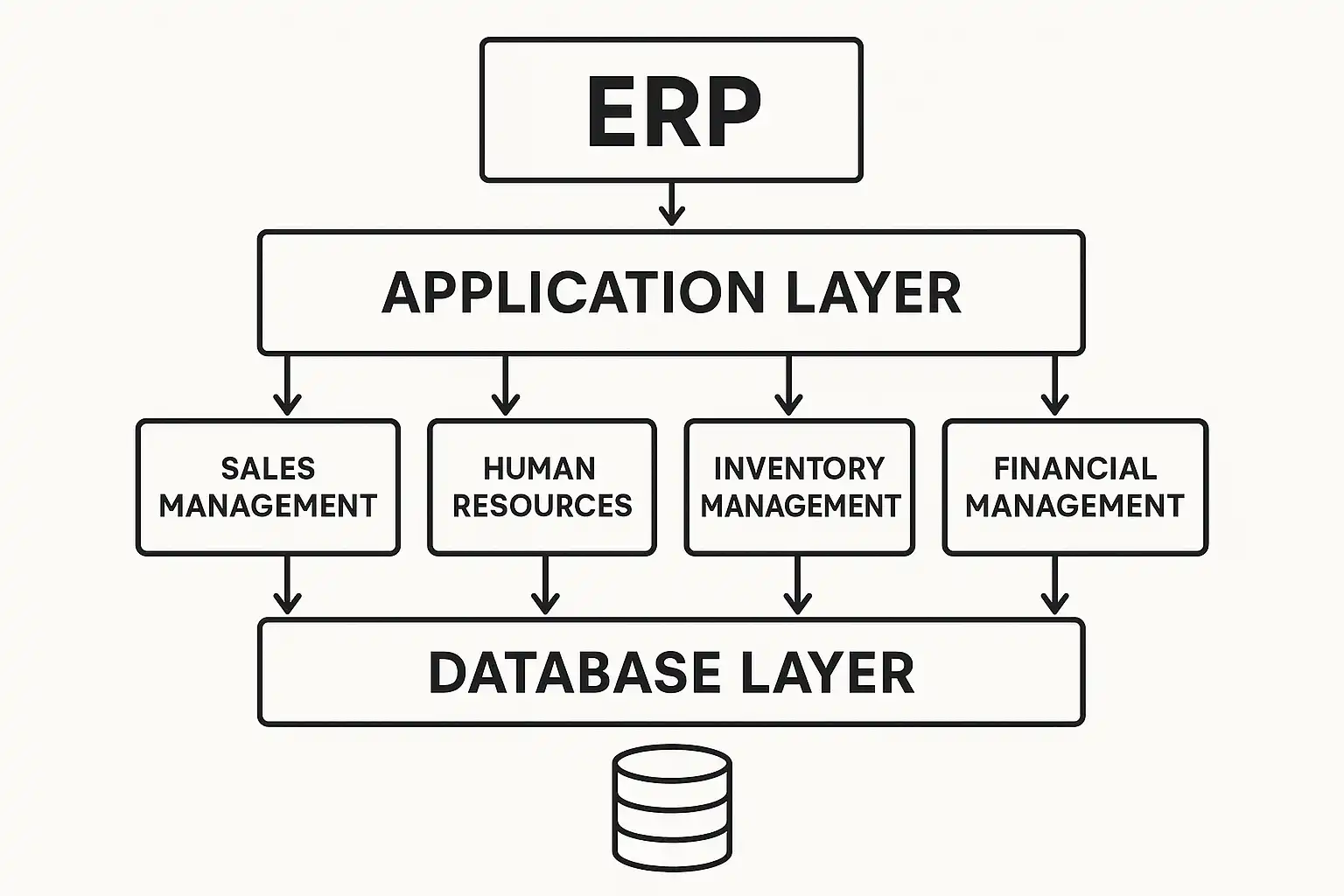

一、ERP系统架构总览

ERP（Enterprise Resource Planning，企业资源计划）系统是一种集成管理软件，支持企业资源的全面管理与优化。其架构设计决定了系统的性能、可扩展性与维护难度。高效的ERP架构通常包含以下层次：

层级	主要内容	作用
表现层（UI）	用户界面、移动端、Web端	提供用户操作与交互
业务逻辑层	业务模型、规则引擎、工作流	处理业务逻辑、流程控制
数据访问层	数据接口、数据模型、ORM等	数据存储与访问
集成层/接口层	API、消息中间件、第三方系统集成	内外系统集成、数据交换
数据层	数据库、数据仓库、缓存、报表库	持久化存储、分析与展示
安全与权限层	用户认证、权限分配、日志审计	安全性与合规性

简道云ERP系统官网地址：https://s.fanruan.com/2r29p

二、模块化与可扩展性设计

1. 模块化原则

• 各业务功能（如财务、人力、采购、库存、CRM等）封装为独立模块。
• 支持按需部署、升级与替换，降低系统耦合度。

2. 可扩展架构

• 支持插件机制或微服务架构。
• 采用统一接口标准（如RESTful API）便于后续接入新功能或第三方服务。

3. 简道云ERP实践

• 提供低代码开发环境，支持业务流程和表单的自定义。
• 用户可自主添加、编辑、组合功能模块，无需大量编程。

设计要点	优势	典型应用场景
模块化开发	降低维护难度、便于升级	按需扩展销售/采购/库存等功能
插件式/微服务架构	支持横向扩容、灵活应对业务变化	新增移动端APP或BI大数据分析模块
低代码开发平台	快速定制、降低开发门槛	定制审批流程或个性化业务表单

案例说明： 某制造企业上线简道云ERP后，随着订单量提升，采购与库存模块需与MES（制造执行系统）集成。通过模块化架构与开放API，企业无需更换核心系统，只需快速开发对接插件，即完成系统升级与扩展，极大提升了响应速度与投资回报。

三、数据集成与接口管理

1. 数据集成需求

• ERP需与财务、OA、CRM、供应链、第三方电商平台等多系统数据互通。

2. 接口设计原则

• 采用RESTful API、Web Service等开放标准。
• 支持数据同步、批量导入导出、异步消息推送。

3. 简道云ERP支持

• 内置丰富的数据接口与集成插件，支持主流数据库、第三方应用（如钉钉、微信、企业微信等）无缝对接。

集成类型	典型接口技术	应用示例
内部系统集成	API/Web Service	财务系统与ERP订单自动同步
外部平台对接	EDI/开放平台API	电商平台自动导入订单、库存更新
数据迁移	Excel/CSV批量导入导出	历史数据上云、老系统平滑切换
消息推送	MQ/消息中间件	订单状态、审批流实时通知

背景说明： 数据孤岛是企业信息化常见难题。高效ERP架构应支持多源异构系统集成，构建企业统一数据中台。简道云ERP通过API开放与流程自动化，帮助企业打通上下游信息流，实现端到端业务协同。

四、安全性与权限控制设计

1. 权限模型

• 支持多级权限、角色分配、数据访问隔离。
• 灵活配置不同员工、部门的数据与操作权限。

2. 安全保障措施

• 用户身份认证（如LDAP、OAuth2.0、单点登录等）。
• 日志审计、敏感操作告警、防SQL注入等安全防护。

3. 合规性与数据保护

• 满足GDPR、等保等法规要求。
• 数据加密、备份容灾。

安全机制	关键功能	适用场景
角色权限体系	自定义角色、分级授权、权限继承	跨部门、跨地区的集团化管理
身份认证	单点登录、动态口令、双因素认证	企业集成多业务系统、远程办公
日志审计	操作日志、异常审计、预警通知	防止数据泄漏、满足合规性检查
数据加密	传输加密（HTTPS）、存储加密	涉及敏感财务、客户、合同信息

原因分析： ERP系统承载着企业核心数据与流程，权限疏漏或系统漏洞可能导致重大损失。采用多层次安全设计与动态权限管理，能有效防止各类数据安全风险。

五、系统性能与高可用性设计

1. 性能优化措施

• 水平/垂直扩展架构，支持高并发。
• 数据库分区、缓存优化、负载均衡。

2. 高可用性设计

• 热备份、主从切换、灾难恢复。
• 服务监控、自动故障转移。

3. 简道云ERP经验

• 基于云原生架构，自动弹性伸缩，保障高峰期系统稳定运行。

性能要点	实现方式	优势与效果
负载均衡	反向代理、应用层分流	提升并发处理能力，防止单点瓶颈
缓存机制	Redis/Memcached	降低数据库压力，加快报表、查询响应
数据分库分表	按业务/时间/客户分区	支持大数据量、高并发场景
容灾备份	多地异地备份、自动快照	防数据丢失、快速恢复业务

实例说明： 某零售集团ERP上线后，月结期间访问量激增。通过云原生高可用架构和分布式缓存优化，系统稳定支撑万人同时在线、数据秒级响应，业务持续稳定。

六、用户体验与易用性设计

1. 界面友好性

• 提供简洁直观的操作界面，支持PC、移动端自适应。
• 支持多语言、多主题自定义。

2. 流程可视化与智能化

• 拖拽式流程设计、智能表单、自动化审批。
• 支持常用报表、数据大屏、BI可视化。

3. 培训与支持

• 内嵌帮助文档、视频教程、智能客服。
• 社区生态、模板库、API文档丰富。

易用性要素	典型表现	带来的价值
响应式界面	PC、平板、手机自适应	随时随地办公，提升员工满意度
智能流程引擎	拖拽式配置、自动流转	快速上线新流程，业务变更零门槛
丰富模板与社区	预设行业模板、开源组件	降低项目实施和二次开发难度
内嵌支持系统	在线文档、智能问答	降低培训与运维压力，提升系统利用率

案例说明： 简道云ERP为用户提供了丰富的业务模板和智能流程引擎，新员工1小时即可上手，大幅缩短上线周期，助力企业敏捷转型。

七、典型ERP系统架构图解析与设计步骤

1. 典型ERP系统架构图

+--------------------+
|  用户访问（PC/移动）|
+--------------------+
|
+--------------------+
|   表现层（UI）      |
+--------------------+
|
+--------------------+
|  业务逻辑层/服务层  |
+--------------------+
|
+--------------------+
| 数据访问与接口层    |
+--------------------+
/                   \
+----------------+   +--------------------+
|  数据库/缓存   |   | 外部系统API接口     |
+----------------+   +--------------------+

2. 高效ERP架构设计步骤

• 需求调研与业务梳理
• 架构分层与模块划分
• 数据流与接口设计
• 权限与安全策略制定
• 性能与高可用性规划
• 用户体验优化
• 持续集成与运维自动化

步骤	主要内容	工具/建议
需求调研	业务流程梳理、痛点分析	访谈、流程图、需求文档
架构分层	明确各层职责、定义模块边界	UML建模、系统蓝图
数据与接口设计	数据建模、接口协议、同步策略	ER图、API文档、接口测试工具
权限与安全设计	用户/角色/权限模型、安全审计	RBAC模型、安全测试
性能高可用性规划	负载均衡、数据库优化、容灾方案	压测工具、备份容灾演练
用户体验优化	界面原型、流程模拟、可用性测试	原型设计工具、用户测试
持续集成与运维	自动化部署、监控报警、日志分析	CI/CD平台、监控系统

支持说明： 合理的架构设计流程能确保ERP系统既满足当前业务，也具备良好的扩展性和可维护性。建议优先采用业界成熟的低代码平台/云ERP，结合企业个性化需求灵活定制。

八、结论与建议

高效ERP系统架构设计的核心在于模块化、集成能力、安全保障、性能优化和用户体验。选择如简道云ERP这样支持低代码、模块化、云原生的产品，可极大降低企业实施和运维难度，实现业务敏捷转型。企业在设计ERP架构时，建议：

• 明确核心业务需求，合理分层与模块化设计；
• 兼顾系统集成、数据一致性与安全合规；
• 引入低代码平台，提升开发与响应速度；
• 定期评估系统性能与业务适配度，持续优化。

进一步建议： 企业可通过试用模板、定制流程、小范围试点，逐步积累最佳实践，最终打造高适应性、高效率的ERP平台。

---

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP系统架构图有哪些核心组成部分？

我在学习ERP系统架构设计时，发现很多架构图中组件繁多，难以理清核心模块。ERP系统架构图到底包含哪些关键部分？这些组成部分如何协同工作？

ERP系统架构图核心组成部分通常包括：

1. 用户界面层（UI层）：负责与用户交互，支持多终端访问，如PC、手机。
2. 应用层：处理业务逻辑，如订单管理、库存控制。
3. 数据层：负责数据存储与管理，常用关系型数据库（如MySQL）或NoSQL数据库。
4. 集成层：实现与第三方系统的接口，如CRM、财务系统。

以案例说明，某制造企业ERP架构图中，UI层通过Web界面连接应用层，应用层调用数据库进行数据读写，同时通过集成层实现与供应链管理系统的数据同步。此结构提升了系统的模块化及可维护性。根据2023年IDC报告，模块化的ERP架构能提升系统响应速度约30%。

如何设计高效的ERP系统架构以提升性能？

我想设计一个高效的ERP系统架构，确保系统响应快速且稳定。但面对多模块、多用户并发访问，如何保证架构设计的性能最优？有什么优化策略？

设计高效ERP架构的关键策略包括：

优化点	具体措施	案例说明
分层设计	清晰划分表现层、业务层、数据层	电商ERP通过分层减少耦合，提高维护性
负载均衡	多节点分布式部署，均衡请求压力	某大型ERP采用Nginx负载均衡，响应提升40%
缓存机制	使用Redis缓存热点数据，减少数据库压力	制造业ERP缓存库存数据，查询速度提升60%
异步处理	任务队列异步处理长耗时操作	财务模块异步处理报表生成，避免界面卡顿

采用上述技术方案，结合具体业务需求，能显著提升ERP系统性能和用户体验。

ERP系统架构图中集成层如何设计？

我注意到很多ERP系统架构图中都有集成层，但不太清楚它具体的设计原则和作用。集成层在ERP架构中扮演什么角色？如何高效设计？

集成层是ERP系统与外部系统（如CRM、供应链、财务系统）交互的桥梁。设计要点包括：

• 标准化接口：采用RESTful API或SOAP，保证兼容性。
• 消息队列支持异步通讯，提升系统解耦性。
• 安全机制：身份认证与权限校验。

案例：某零售ERP系统通过集成层使用Kafka消息队列，将订单数据异步传递给仓储系统，减少了系统耦合度，数据同步及时率提升至98%。

合理设计集成层能提升ERP系统的扩展能力和稳定性。

ERP系统架构图如何利用微服务提升扩展性？

我听说微服务架构能提升ERP系统的灵活性和扩展性，但不确定如何在ERP系统架构图中体现微服务。微服务架构在ERP系统中有哪些具体优势和设计方法？

引入微服务架构可以将ERP系统拆分为独立、可部署的小服务，每个服务负责单一业务功能。优势包括：

• 独立部署，减少影响范围。
• 技术栈多样化，灵活选择最佳工具。
• 横向扩展，按需增加资源。

设计方法：

1. 识别业务边界，将功能拆分成服务。
2. 使用API网关统一入口。
3. 采用容器化技术（如Docker）支持快速部署。

案例：某大型制造ERP将采购、库存、财务拆分为微服务，系统整体可用率提升至99.9%，开发效率提升35%。

数据表明，微服务架构能使ERP系统扩展速度提升2倍以上。
