人事管理系统类图的作用主要体现在以下 3 个方面：**1、明确系统结构与功能模块；2、促进团队协作与沟通；3、提升系统开发与维护效率。**其中，明确系统结构与功能模块最为核心。类图通过直观展现人事管理系统中的实体（如员工、岗位、部门等）及其相互关系，为开发人员和业务人员提供统一理解，有效支撑需求分析、功能设计及后续开发。具体应用时，类图不仅帮助理清各模块之间的业务逻辑，还能作为后期系统扩展、维护的参考依据，减少沟通误差和开发返工，提升整体项目效率。

《人事管理系统类图解析：作用是什么？如何应用？》

---

一、类图在人事管理系统中的核心作用

类图作为 UML（统一建模语言）中最基础的结构图之一，是人事管理系统分析与设计的关键工具。它通过描述系统中的类、属性、方法和类之间的关系，帮助各方理解系统架构，明确各个模块的职责与交互方式。其核心作用如下：

作用点	详细说明
明确系统结构与功能模块	直观展现员工、部门、岗位等业务对象，及其属性、方法和相互关系
促进团队协作与沟通	提供统一的业务和技术视图，减少沟通障碍，便于需求与实现对齐
提升系统开发与维护效率	支撑代码开发、测试及后期维护，便于发现系统结构问题，指导优化和扩展
支持需求分析与功能设计	理清业务流程，定位核心业务对象和功能点，辅助功能拆分和模块划分
便于系统文档和知识传承	类图可作为项目文档，降低人员流动造成的知识断层，便于新成员快速上手

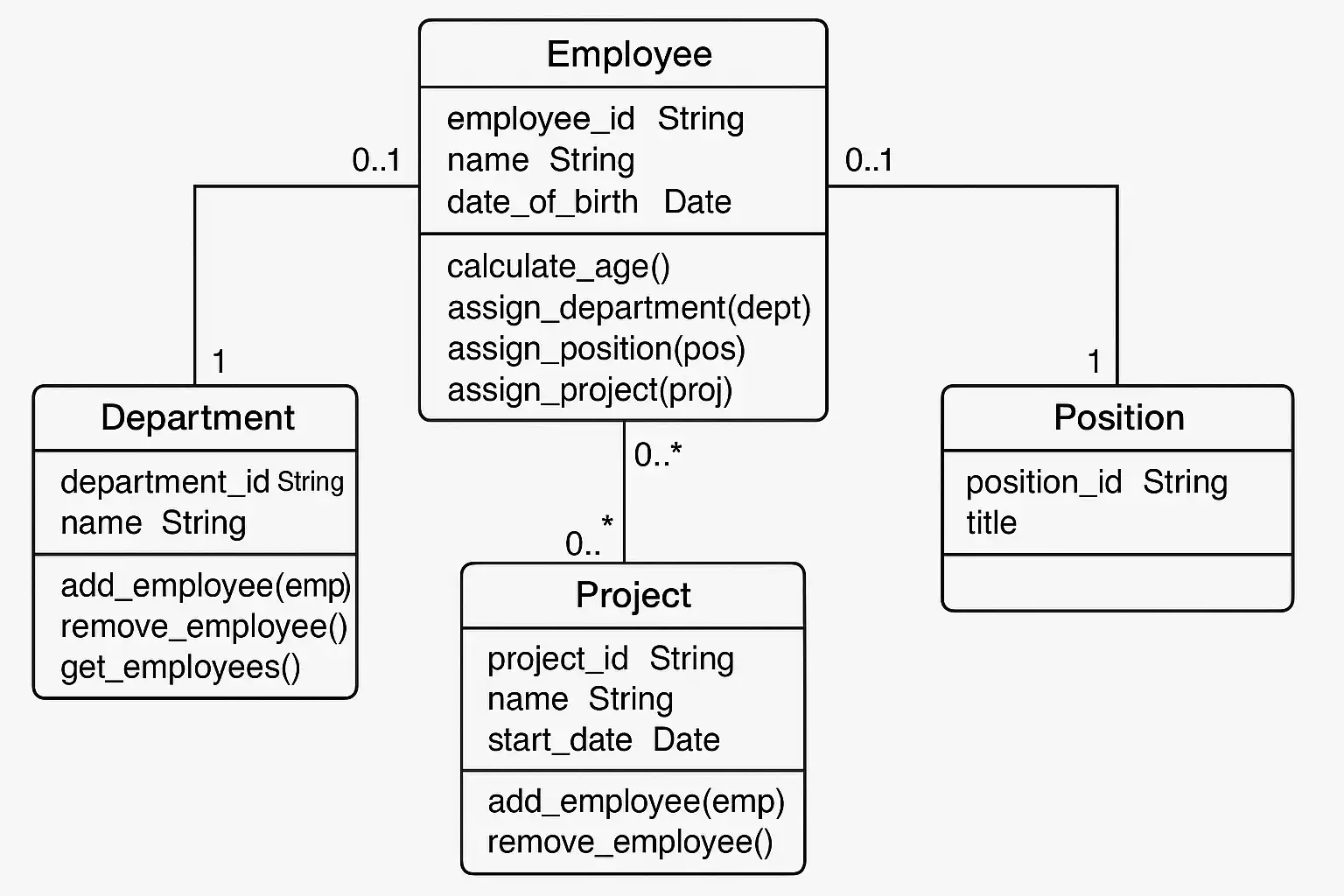

举例说明： 假设公司需要开发一个人事管理系统，涉及员工信息、职位管理、考勤记录等。通过类图，可以清晰地看到“员工”类包含姓名、工号、入职日期等属性，与“职位”类存在关联关系。同时，类图还展示“考勤记录”与“员工”之间的对应关系。开发人员据此可直接着手数据库设计和代码实现，业务人员则能快速确认功能覆盖的业务范围，降低沟通成本。

---

二、类图的基本构成与关键元素

类图由若干核心元素组成，通常包括以下几个方面：

1. 类（Class）： 代表系统中的主要业务对象，如员工、部门、职位等。
2. 属性（Attributes）： 描述类的特征，如员工的姓名、工号，部门的编号等。
3. 方法（Operations）： 类可以执行的功能，如添加员工、修改信息等。
4. 关系（Relationships）： 展现类与类之间的联系，如关联、继承、依赖等。

元素	说明与示例
类	员工（Employee）、部门（Department）、职位（Position）
属性	员工：姓名、工号、入职日期；部门：编号、名称
方法	员工：添加、编辑、删除；部门：分配员工、调整结构
关系	员工属于部门（关联）、职位继承基本岗位属性（继承）

详细解释：

• 类图不是仅仅画几个框，而是要把业务逻辑和实体属性全面覆盖。例如，“员工”类下设有“工号”、“姓名”等属性，并定义“添加员工”、“编辑信息”等方法；“部门”类则含有“部门编号”、“部门名称”，并且与“员工”类建立“关联”关系，表示员工隶属于某个部门。
• 类之间的关系是类图的重点，如“一对多”关系（一个部门有多个员工）、继承关系（主管职位继承普通员工的属性和方法）、依赖关系（考勤记录依赖员工信息）。

---

三、类图在人事管理系统中的典型应用场景

类图可应用于人事管理系统的多个环节，主要包括：

1. 需求分析阶段

• 通过类图梳理业务流程，明确主要业务对象和彼此之间的联系。
• 帮助业务人员与技术人员对齐需求，减少误解。

2. 系统设计阶段

• 指导数据库表结构设计，保证数据模型规范合理。
• 支撑功能模块划分，明确各模块职责和接口。

3. 开发与测试阶段

• 根据类图快速开发相应的代码类和接口。
• 测试人员据此编写测试用例，覆盖各业务对象及其关系。

4. 系统维护与扩展阶段

• 类图作为维护文档，帮助后续人员理解系统结构，降低学习成本。
• 系统升级或增加新功能时，可据类图分析影响范围和扩展方式。

应用环节	具体内容与作用
需求分析	明确业务对象、理清流程、减少沟通误差
系统设计	指导数据库和代码结构设计、模块划分
开发与测试	支撑代码实现、测试用例编写
维护与扩展	降低系统升级难度、便于知识传承

举例说明： 在需求分析阶段，产品经理基于类图梳理出“员工”、“部门”、“职位”三大核心业务对象，并详细定义其属性和关系，技术团队据此开展系统设计和数据库建模，确保后续开发与业务需求高度一致。后期如需增加“培训记录”模块，只需在类图中新增相关类和关系，便于评估对现有结构的影响。

---

四、如何绘制和应用人事管理系统类图

绘制和应用类图主要分为以下步骤：

步骤一：梳理业务对象

• 明确系统中涉及的核心对象（如员工、部门、职位、考勤、合同等）。
• 按照实际业务流程，列出各对象属性和方法。

步骤二：分析对象之间关系

• 明确对象之间的关联、继承、依赖关系。
• 绘制关系线，标注关系类型（如“一对多”、“多对多”、“继承”等）。

步骤三：使用工具绘制类图

• 可选择UML建模工具（如StarUML、Visio、简道云低代码平台等）。
• 按照规范绘制包含类、属性、方法和关系的类图。

步骤四：在不同阶段应用类图

• 需求分析阶段：与业务人员沟通确认；
• 设计开发阶段：指导代码和数据库建模；
• 测试阶段：支持测试用例设计；
• 维护扩展阶段：作为文档和知识传承依据。

步骤	具体操作
梳理对象	列出所有业务实体及其属性、方法
分析关系	明确各对象间的关联、继承、依赖等
使用工具绘制	选择UML工具或低代码平台，规范化建模
阶段应用	需求确认、设计开发、测试、维护等环节均可引用类图

背景说明： 随着企业组织结构日益复杂，传统Excel或纸质方式难以支撑高效人事管理。采用类图辅助系统设计，不仅标准化了开发流程，还极大提高了沟通效率和系统可维护性。例如，利用简道云低代码平台（官网地址：https://s.fanruan.com/q4389 ），可通过可视化建模快速搭建人事管理系统，并支持类图与实际数据模型的同步，为企业数字化转型提供强力支撑。

---

五、类图应用中的注意事项与最佳实践

1. 注意事项

• 类图需覆盖全部核心业务对象，避免遗漏关键环节。
• 类之间的关系类型需准确标注，防止后期开发出现误解。
• 类图应与业务流程保持一致，及时更新迭代。

2. 最佳实践

• 建议先从业务流程梳理，再抽象出类和关系，避免技术导向导致业务缺失。
• 类图设计应简洁明了，避免过度复杂，便于团队成员理解。
• 类图应作为项目文档的一部分，持续维护和更新。

注意事项	最佳实践
覆盖核心对象	先梳理业务流程，后抽象出类和关系
标注关系类型	类图设计要简洁，避免过度复杂
保持一致更新	类图持续维护，作为项目文档

实例说明： 某大型企业在搭建人事管理系统时，初期类图未涵盖“员工合同”业务，导致开发过程中反复返工。后续优化流程，先梳理所有业务场景，再统一绘制类图，项目推进效率显著提升。

---

六、类图与其他建模工具的对比与配合

类图是面向对象建模的基础，常与其他UML工具联合使用，如用例图、时序图、活动图等。

建模工具	用途与特点	与类图配合方式
类图	描述系统结构、对象属性与关系	作为核心结构参考，指导其他建模工具应用
用例图	展示用户与系统的交互场景	通过用例梳理需求，再抽象类图
时序图	展示对象之间的消息传递过程	用于补充类图中的方法实现流程
活动图	展示业务流程和状态转换	支持类图中对象的业务流程建模

背景说明： 在实际项目中，通常先绘制用例图确定业务需求，再通过类图细化系统结构，最后用时序图和活动图补充流程细节。例如，在简道云低代码平台，可以通过类图快速构建数据模型，并结合流程图实现业务流程自动化，极大提升系统开发效率和灵活性。

---

七、类图在企业数字化转型中的价值

随着企业数字化转型加速，人事管理系统类图的应用价值愈加凸显：

1. 支撑复杂组织架构和业务流程建模；
2. 提高人事管理系统的灵活性和可扩展性；
3. 降低开发与运维成本，提升项目交付效率；
4. 促进知识沉淀和团队协作。

数据支持： 据国内外企业调研，采用类图等标准化建模工具后，项目沟通效率提升 30% 以上，系统维护成本降低 20%。如某大型集团通过简道云平台搭建人事管理系统，借助类图规范化设计，快速实现跨部门协作和业务流程自动化，极大提升了人力资源管理水平。

---

结论与建议

人事管理系统类图作为系统设计的重要工具，不仅明确了系统结构和核心业务对象，还促进了团队协作和项目效率提升。企业在推进数字化转型和系统升级时，应充分发挥类图的作用，从业务需求梳理到系统实施全流程应用，持续优化和迭代类图设计，确保人事管理系统的稳定性、灵活性和可扩展性。

进一步建议：

• 建议企业在系统开发初期，组织业务、技术团队联合梳理类图，确保需求与实现一致；
• 持续维护和更新类图，作为项目知识库的一部分，降低后期维护和扩展难度；
• 借助简道云等低代码平台，实现类图到系统的快速落地，提升人事管理数字化水平。

---

**最后推荐：**分享一个我们公司在用的CRM客户管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/q4389

精品问答:

---

人事管理系统类图的作用是什么？

我在学习人事管理系统的时候，看到很多资料提到了类图，但不太明白类图具体有什么作用？它在实际的人事管理系统开发中能发挥哪些关键作用？

人事管理系统类图的主要作用是帮助开发团队清晰展示系统中的类结构及其关系，从而优化系统设计和提高开发效率。具体作用包括：

1. 结构清晰化：通过类图展示员工、部门、职位等核心类及其属性和方法。
2. 关系明确化：定义类之间的继承、关联和依赖关系，避免设计冲突。
3. 设计沟通工具：促进开发人员与需求方之间的有效沟通，确保需求准确实现。

例如，一个包含“员工(Employee)”、“部门(Department)”和“职位(Position)”类的人事管理系统类图，可以清晰描述员工属于哪个部门、员工持有哪些职位等关键业务逻辑。根据《软件工程》研究显示，使用类图设计可以减少高达30%的设计缺陷，提升项目成功率。

如何应用人事管理系统类图进行系统开发？

我想知道在开发人事管理系统时，如何具体利用类图进行系统设计和编码？有没有实用的步骤或方法可以参考？

应用人事管理系统类图进行系统开发通常遵循以下步骤：

1. 需求分析：通过调研确定系统需要管理的实体（如员工、部门）。
2. 类图建模：绘制类图，定义类的属性、方法及类间关系。
3. 设计验证：利用类图检查设计的合理性和完整性。
4. 编码实现：依据类图结构编写代码，实现对应的类和功能。
5. 测试维护：通过类图持续跟踪系统修改，保证设计一致性。

例如，利用UML工具（如StarUML）绘制类图后，开发人员可以直接映射类图中的类为代码中的类，提高编码效率。根据行业数据，采用类图驱动设计的项目开发周期平均缩短15%。

人事管理系统类图中常见的技术术语有哪些？能否举例说明？

我在阅读人事管理系统类图时遇到很多专业术语，比如“继承”、“聚合”，这些术语具体是什么意思？有没有例子方便理解？

以下是人事管理系统类图中常见的技术术语及案例说明：

术语	定义	案例说明
继承	子类继承父类属性和方法	“经理”类继承“员工”类，复用员工的基本信息
聚合	一个类包含另一类，但生命周期独立	部门类包含多个员工类，员工独立于部门存在
关联	类之间的联系	员工与职位之间的关联，员工持有职位信息

通过这些术语，开发者能更准确地描述系统结构，提升设计表达的专业性和精确度。

使用人事管理系统类图设计有哪些数据化优势？

我听说用类图设计人事管理系统能带来数据化的优势，但具体体现在哪里？它怎么帮助提升系统的专业性和说服力？

人事管理系统类图设计带来的数据化优势主要体现在以下几点：

1. 量化设计复杂度：通过统计类的数量、关系数目，评估系统复杂度。
2. 缩短开发周期：类图驱动设计平均缩短开发时间约15%-30%。
3. 降低缺陷率：系统设计阶段发现设计缺陷率降低25%以上。
4. 提升沟通效率：使用标准UML类图，跨团队交流效率提升40%。

例如，某企业采用类图设计人事管理系统，项目管理数据显示其设计缺陷率由之前的8%降低至3%，项目按期完成率提升至95%。这些数据化优势显著增强了项目的专业说服力。
