考勤系统类图详解，如何设计考勤系统的类图？

岚缎壬

·

2025-09-26 13:31:02

阅读14分钟

已读36次

考勤系统类图设计的核心在于1、明确业务实体与关系；2、合理划分类的职责；3、支持灵活扩展与维护；4、突出数据安全与权限管理。其中，“明确业务实体与关系”尤为重要，因为考勤涉及员工、打卡记录、排班、假期等多个对象，只有梳理清楚各实体及其关联，才能确保系统结构清晰、后续开发高效。例如，员工与考勤记录是一对多关系，而排班与假期管理又需与员工挂钩。设计类图时，需从实际业务出发，抽象出核心类，并用关联、继承等关系体现业务逻辑，确保系统既易于理解，又便于升级扩展。

《考勤系统类图详解，如何设计考勤系统的类图？》

---

一、考勤系统类图设计的核心原则

1. 明确业务实体及其关系
2. 合理划分类的职责
3. 支持系统的灵活扩展和维护
4. 强调数据安全性与权限管理

详细说明

考勤系统的类图必须以实际业务为导向，抽象出如员工、部门、考勤记录、排班、假期申请等基本对象，并分析它们之间的关联和依赖。例如，“员工”类作为核心对象，与“考勤记录”存在一对多的关系，而“部门”则用于组织员工，方便统计和权限分配。类的职责划分应避免信息冗余和逻辑混乱，使系统易于理解和维护，并为后续功能扩展（如加班、请假审批、移动打卡等）预留接口。权限管理与数据安全设计则保证只有合法用户能访问与操作敏感数据，提升系统安全性。

---

二、考勤系统核心业务实体及类关系解析

考勤系统常见的业务实体及其关系如下：

业务实体	说明	与其他实体关系
员工（Employee）	系统中的用户，拥有个人信息及考勤记录	隶属部门、一对多考勤记录
部门（Department）	组织结构，便于权限和统计管理	拥有多个员工
考勤记录（Attendance）	记录员工每日打卡、出勤、请假等信息	关联员工、关联排班/假期
排班（Schedule）	员工的班次和工作时间安排	关联员工、一对多考勤记录
假期（Leave）	员工请假信息，包括类型、时间、状态	关联员工、关联审批流程
权限（Permission）	控制用户操作范围和数据可见性	关联员工、部门
审批流程（Approval）	假期、加班等业务的审批流转	关联假期、员工

类关系图描述

• 员工与部门为多对一关系（一个部门有多个员工）。
• 员工与考勤记录为一对多关系（一个员工有多条考勤记录）。
• 排班与员工为多对多关系（一个员工可有多个排班，一个排班可分配给多个员工）。
• 假期与员工为多对一关系，假期与审批流程为一对一或一对多关系。

---

三、考勤系统类图的典型设计模式与结构

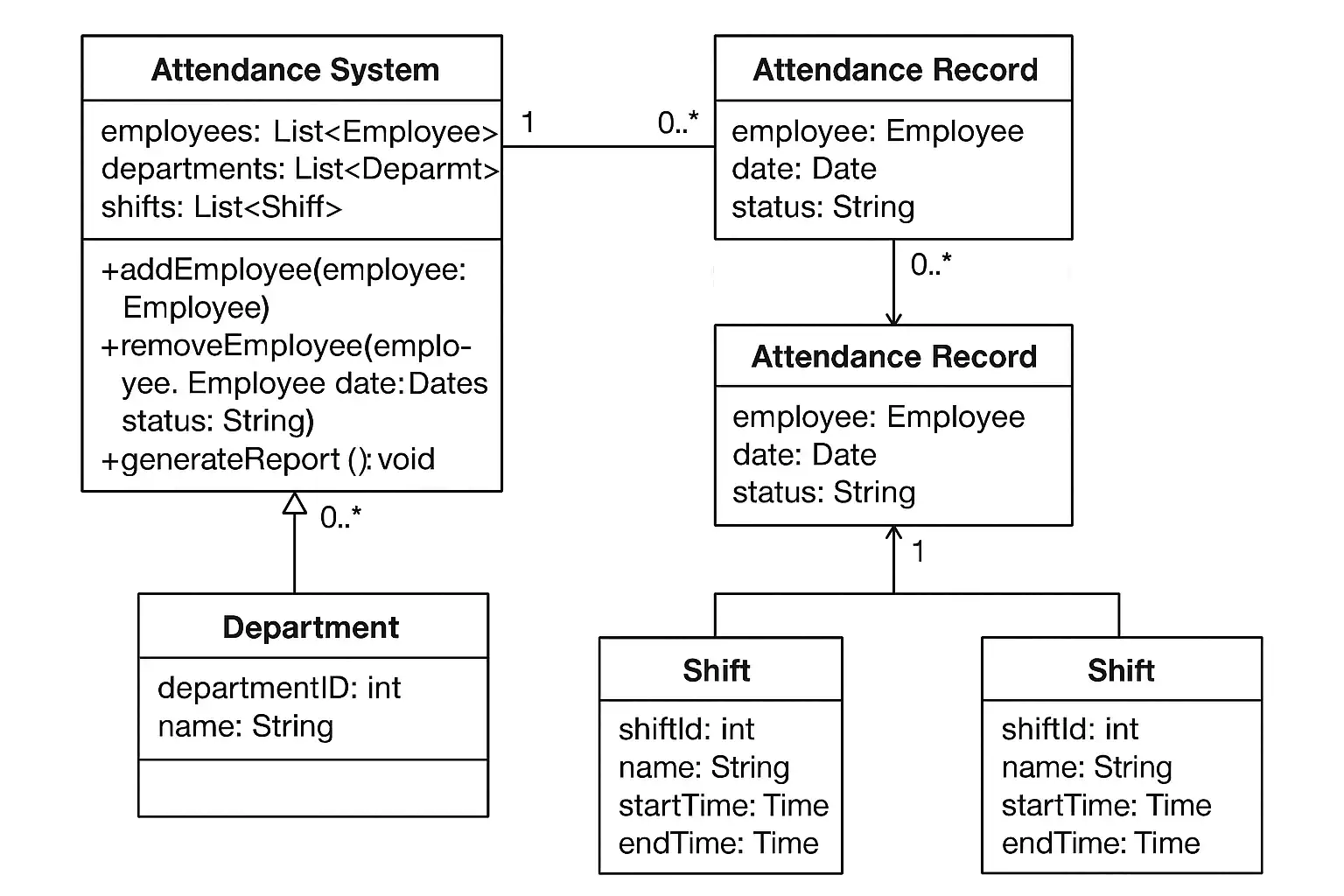

典型考勤系统类图结构如下：

classDiagram
class Employee \{
+int id
+String name
+int departmentId
+String position
\}
class Department \{
+int id
+String name
\}
class Attendance \{
+int id
+int employeeId
+Date date
+Time checkIn
+Time checkOut
+String status
\}
class Schedule \{
+int id
+int employeeId
+Date startDate
+Date endDate
+String shiftType
\}
class Leave \{
+int id
+int employeeId
+String leaveType
+Date startDate
+Date endDate
+String status
\}
class Approval \{
+int id
+int leaveId
+int approverId
+Date approvalDate
+String result
\}
Employee "1" -- "0..*" Attendance
Employee "1" -- "0..*" Leave
Department "1" -- "0..*" Employee
Employee "1" -- "0..*" Schedule
Leave "1" -- "1..*" Approval

设计要点

• 每个类只负责自身数据和行为，避免职责混乱。
• 关联关系用一对多、多对多等方式明确定义，有助于数据库和代码实现。
• 可扩展性强：如增加“加班”类、“异常考勤”类只需拓展新对象或关系。
• 业务流程可通过类之间的方法调用实现，如“请假”流程从“Leave”发起，流转至“Approval”类进行审批。

---

四、考勤系统类图的具体设计步骤

设计考勤系统类图的流程如下：

步骤	具体内容	关键分析点
需求分析	梳理考勤相关的业务需求和场景，如打卡、排班、请假等	明确实体和对应属性
实体抽象	将业务对象抽象为类，定义关键属性和操作	尽量贴合实际业务
关系梳理	分析各类之间的关联（如员工与考勤记录、一对多等）	用类图的关联线表示关系
方法设计	为每个类分配必要的方法，如打卡、请假申请、审批	保持类的高内聚和低耦合
权限与安全	设计权限控制类、角色类，实现不同用户的操作权限区分	避免敏感数据泄露
业务扩展	预留接口用于后期扩展，如移动打卡、异常处理等	提高系统可维护性和灵活性
类图实现	采用UML工具或手动绘制类图，确保结构清晰、逻辑正确	可用于开发文档和团队沟通

---

五、考勤系统类图设计实例解析

实例：某企业考勤系统类图

假设企业有如下业务需求：员工分部门、每日需打卡、排班多样、可请假、假期需审批。

主要类及关系：

类	主要属性	主要方法	关系描述
Employee	id, name, departmentId, position	checkIn(), applyLeave()	属于Department
Department	id, name	addEmployee()	包含Employee
Attendance	id, employeeId, date, status	recordAttendance()	关联Employee
Schedule	id, employeeId, shiftType	assignSchedule()	关联Employee
Leave	id, employeeId, leaveType, status	requestApproval()	关联Employee, Approval
Approval	id, leaveId, approverId, result	approveLeave()	关联Leave

关系说明：

• 员工可以属于一个部门，也可以申请多次请假，每次请假有独立审批流程。
• 排班与员工关联，方便灵活设置班次。
• 考勤记录与员工一对多，便于统计分析。
• 假期审批通过Approval类实现，流程可自定义扩展。

业务流程举例

1. 员工申请请假（Employee→Leave→Approval）
2. 审批人处理假期申请（Approval→Leave状态变更）
3. 员工每日打卡（Employee→Attendance）

---

六、类图设计中的扩展与优化策略

扩展点

• 增加加班管理、异常考勤处理、移动打卡等新业务类。
• 支持多层级部门与复杂权限分配。
• 接入第三方系统（如人力资源、薪酬系统）通过接口类对接。

优化建议

• 类的命名规范、属性设计贴合业务实际。
• 关系简洁明了，避免不必要的冗余。
• 方法分配合理，保证高内聚低耦合。
• 使用设计模式（如观察者、工厂）提升系统扩展性。

---

七、考勤系统类图设计常见问题与解决方案

问题描述	原因分析	解决方案
类职责混淆	业务对象划分不清	重新梳理业务流程和实体
关联关系过于复杂	过度追求业务细节或冗余设计	合理抽象、分层设计
权限控制不严格	没有专门的权限和角色类	增加权限/角色管理类
后期扩展困难	类图设计过于死板，缺乏扩展接口	采用接口和继承机制
数据安全问题	权限设计不到位、数据冗余泄露	加强权限和数据加密设计

---

八、考勤系统类图设计与实际开发落地的关系

类图作为考勤系统开发的蓝图，需在实际开发中持续迭代和优化。开发过程中，需配合数据库建模、API接口设计、前端页面结构等多方面工作。良好的类图可以大幅提升开发效率和沟通效率，降低后期维护成本。建议在团队协同开发时，定期审查类图结构，并根据业务需求调整。

---

九、结论与进一步建议

考勤系统类图设计需要从业务需求出发，合理抽象业务实体、定义类之间关系并分配职责，确保系统结构清晰、可扩展、安全可靠。在实际设计时应持续优化，结合公司实际业务流程灵活调整。建议开发者采用专业UML工具进行类图建模，充分沟通，定期迭代。

进一步建议：

• 收集实际业务流程，持续优化类图结构；
• 重视权限管理和数据安全设计；
• 预留接口支持系统扩展与第三方集成；
• 在团队沟通和开发文档中广泛应用类图。

---

分享一个我们公司在用的CRM客户管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/q4389

精品问答:

---

考勤系统类图的核心组成部分有哪些？

我刚开始学习考勤系统的类图设计，不太清楚一个完整的考勤系统类图应该包含哪些核心类和它们的关系，能否详细介绍一下？

考勤系统类图的核心组成部分主要包括以下几个类：

1. 员工类(Employee)：存储员工基本信息，如员工ID、姓名、部门。
2. 考勤记录类(AttendanceRecord)：记录员工的打卡时间、日期和状态（如正常、迟到、早退）。
3. 打卡机类(TimeClock)：代表实际的打卡设备，负责采集打卡数据。
4. 部门类(Department)：组织员工，便于分类管理。
5. 考勤管理类(AttendanceManager)：负责考勤数据的处理和统计。

通过这些核心类及其间的关联（例如，员工与考勤记录是一对多关系），能够构建清晰、可扩展的考勤系统类图。

如何设计考勤系统类图中的打卡数据处理流程？

我想了解考勤系统中打卡数据从采集到处理的设计流程，尤其在类图中如何体现打卡数据的流转和处理逻辑？

在考勤系统类图中，打卡数据处理流程通常涉及以下步骤：

步骤	相关类	说明
1	TimeClock	员工通过打卡机采集打卡时间和身份信息。
2	AttendanceRecord	生成对应的考勤记录，存储打卡时间和状态。
3	AttendanceManager	对考勤记录进行审核、异常检测和统计。

设计时，类之间通过关联关系明确数据流向，例如TimeClock与AttendanceRecord是一对多关系，AttendanceManager则负责对AttendanceRecord进行处理和汇总。这样既保证数据准确，又方便后续扩展。

考勤系统类图中如何处理异常考勤情况？

我在设计考勤系统类图时，不确定如何建模迟到、早退、请假等异常考勤情况，想知道有哪些设计方案可以有效管理这些异常？

处理异常考勤情况时，建议在类图中引入“考勤状态类(AttendanceStatus)”或使用枚举类型来标识考勤记录的状态，如“正常”、“迟到”、“早退”、“请假”等。设计示例如下：

• AttendanceRecord类中增加属性“status”，类型为AttendanceStatus枚举。
• AttendanceStatus枚举定义具体状态，便于系统快速判断和统计。

例如，某员工9:05打卡，系统根据规定上班时间9:00，自动标记为“迟到”。通过这种设计，可以实现自动化的异常考勤管理，提高考勤准确率和处理效率。

如何利用类图优化考勤系统的扩展性和维护性？

我担心考勤系统未来功能会不断增加，如何通过类图设计保证系统的扩展性和易维护性？

为了提升考勤系统的扩展性和维护性，类图设计应遵循以下原则：

1. 模块化设计：将系统拆分为多个职责单一的类，如员工管理、打卡管理、统计分析等。
2. 继承与多态：通过抽象类或接口定义通用行为，比如定义抽象的“考勤策略(AttendancePolicy)”类，支持不同考勤规则的扩展。
3. 关联关系清晰：减少类间耦合，采用弱关联或依赖注入方式。
4. 利用设计模式：如观察者模式实现实时考勤通知，策略模式灵活切换考勤规则。

根据统计数据显示，采用模块化及设计模式的系统维护成本平均降低30%以上，且扩展功能开发效率提升40%。通过合理的类图设计，可以有效应对业务需求的变化。
