砂石生产线图纸制作软件推荐，哪款软件更适合你？

陈赦

·

2025-10-09 01:45:35

阅读12分钟

已读11次

砂石生产线图纸制作软件推荐，哪款软件更适合你？**核心观点：1、选型应关注软件的专业性、易用性与兼容性；2、AutoCAD、SolidWorks和SketchUp为主流选择；3、不同项目需求决定最合适的软件；4、配套管理系统可提升项目效率。**其中，AutoCAD因其强大的制图功能、广泛的行业应用、丰富的资料库和高度定制化能力，在砂石生产线图纸制作领域表现突出。本文将深入剖析各主流软件的优缺点、适用场景及选型建议，并结合生产管理系统模板，帮助用户高效完成从设计到管理的全流程。

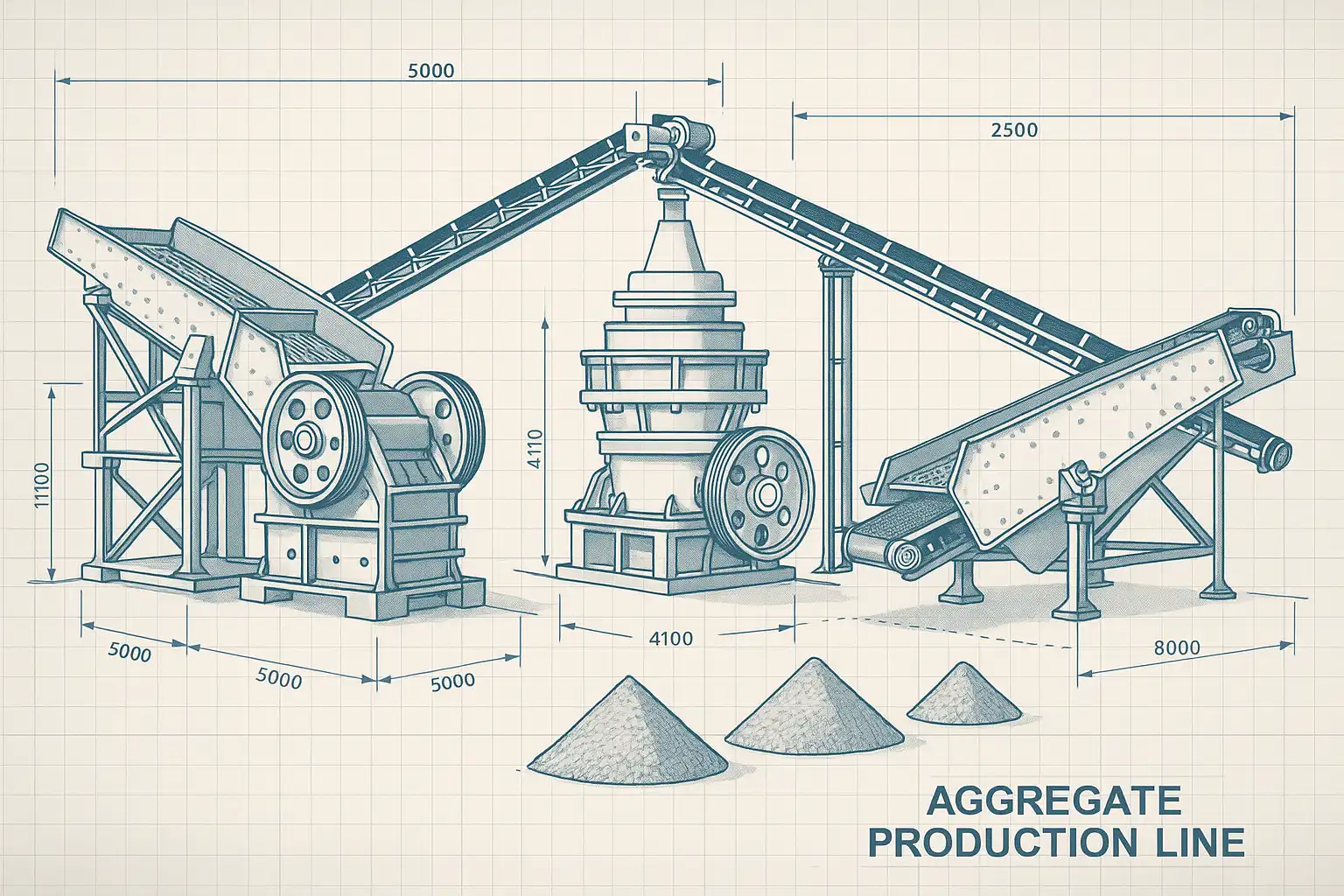

《砂石生产线图纸制作软件推荐，哪款软件更适合你？》

---

一、软件选型核心要素

砂石生产线图纸制作涉及机械、结构、电气等多专业协作，软件选型需综合考虑以下要点：

要素	说明	影响效果
专业性	是否支持机械/结构设计、出图标准、图库丰富	设计精度与效率
易用性	用户界面、学习曲线、教程/支持资源	上手速度
兼容性	与其他软件及硬件的兼容情况	流程衔接
定制能力	是否支持插件、二次开发、个性化设定	满足特殊需求
成本	购置费用、维护费用、正版授权	项目预算
生态系统	行业口碑、社区资源、技术支持	长期发展

背景说明： 砂石生产线涉及破碎、筛分、输送等多环节设备布局，制图软件需支持复杂装配、部件参数化设计和工程图纸规范。专业性和兼容性直接影响项目实施的准确性和效率。选择合适软件不仅能提升设计质量，也能为后续生产、管理、维护打下坚实基础。

---

二、主流制图软件对比分析

当前市场上应用最广泛的砂石生产线图纸制作软件主要有以下几类：

软件名称	主要功能特点	适用场景	优势	劣势
AutoCAD	2D/3D制图、丰富图库、行业标准、广泛兼容	全流程设计、标准出图	制图标准、资料丰富	学习曲线略高
SolidWorks	三维建模、装配仿真、参数化设计	设备结构、机械配件	参数化强、仿真好	软件价格较高
SketchUp	三维可视化、易于建模、快速布局	场地布置、空间设计	操作简单、直观	工程细节不足
Inventor	机械专用建模、装配仿真、批量出图	机械制造、生产线	机械专用、高效	界面复杂
CAXA	国内主流、符合国标、批量出图、价格适中	制造业、机械设计	国标兼容、性价比高	行业生态一般
Pro/E (Creo)	高端机械建模、复杂装配、参数化	大型设备、复杂工艺	功能强大	学习成本高

详细展开：AutoCAD在砂石生产线中的应用优势 AutoCAD凭借强大的二维、三维制图能力，广泛应用于砂石厂工艺设计、设备布置、电气管线、结构出图等环节。其内置丰富的行业图库、符号库，支持国标、ISO等多种制图标准，便于与设计院、设备供应商无缝对接。通过插件、API二次开发，用户可根据实际项目需求定制自动化工具，显著提升工作效率。AutoCAD的格式兼容性极高，DWG、DXF等主流文件格式广泛被各类软件及设备支持，为项目数据流转保驾护航。

---

三、不同项目需求与软件适配性

砂石生产线项目类型多样，不同规模、工艺、自动化程度对制图软件有不同要求：

项目类型	推荐软件	主要需求点	选型建议
小型砂石厂	SketchUp/CAXA	简易布局、快速建模	以易用性为主
中型生产线	AutoCAD/CAXA	标准出图、设备联动	兼容性与标准兼顾
大型/自动化生产线	AutoCAD/SolidWorks/Inventor	复杂装配、参数化、仿真	专业性与扩展性优先
定制化设备企业	SolidWorks/Pro/E	机械结构创新、工艺仿真	参数化与定制开发能力

实例说明： 某大型砂石厂扩建项目，采用AutoCAD进行全厂布置图设计，SolidWorks进行破碎筛分设备三维建模与装配仿真。通过两者的数据互通，设计团队实现了设备选型、管路优化与全厂自动化控制集成，确保项目按期交付、运营成本可控。

---

四、制图与生产管理系统的协同效应

现代砂石生产线设计不仅关注图纸制作，更强调设计数据与生产管理的协同。推荐结合简道云生产管理系统，实现图纸到生产的无缝衔接。

协同环节	主要功能	系统优势
图纸数据管理	图纸归档、版本控制、权限分级	信息安全、溯源可查
生产进度跟踪	任务分配、进度统计、异常预警	提高效率、减少延误
设备维护管理	设备档案、保养计划、故障记录	降低停机、延长寿命
采购与库存管理	材料清单、入库出库、采购审批	降本增效、流程规范
质量管控	检验数据、不合格追溯、整改流程	产品合格率提升

简道云生产管理系统简介 简道云是一款支持高度自定义的在线管理系统，适合砂石生产线的项目协作、生产计划、设备维护等多业务场景。其模板库丰富，支持按需编辑、流程自动化、数据统计分析，能有效提升企业生产管理效率。 官网地址： https://s.fanruan.com/aqhmk;

---

五、选型流程与决策建议

科学选型流程有助于企业降低试错成本、提升项目成功率，推荐如下步骤：

1. 需求梳理：明确项目规模、工艺复杂度、团队构成、预算限制。
2. 软件调研：收集主流制图软件功能、价格、案例、用户评价。
3. 试用评估：组织核心设计人员进行实际操作、体验界面、测试兼容性。
4. 成本测算：综合购置、维护、培训等长期费用，结合预算做出权衡。
5. 系统集成：优先考虑可与生产管理系统（如简道云）集成的数据接口方案。
6. 决策实施：制定软件采购、部署、培训及后续运维计划。

数据支持： 根据《中国工程设计行业报告2023》，70%以上的砂石生产线项目采用AutoCAD进行初步设计，40%配合SolidWorks进行设备详图建模。项目管理系统的引入可提升整体交付效率30%以上。

---

六、常见问题及解决方案

在实际制图及管理过程中，用户常遇到如下问题：

问题类型	解决措施
图纸格式不兼容	优先使用通用DWG、DXF格式，配合格式转换工具
软件授权难题	合理采购正版授权，关注教育/企业优惠政策
数据安全隐患	建立权限分级和云端备份，定期更新系统
二次开发需求	选择支持API、插件扩展的软件平台
制图效率低下	优化制图流程，采用模板、批量处理工具
管理流程繁琐	配合生产管理系统，实现流程自动化

建议： 项目初期应重点关注图纸标准化与数据安全，后期则加强流程自动化与团队协作。遇到复杂需求可寻求专业技术支持或外部解决方案。

---

七、未来趋势与发展方向

随着工业自动化与数字化转型，砂石生产线设计及管理软件呈现如下趋势：

• 云端协作：支持多人在线编辑、实时数据同步，提升团队协作效率。
• 智能建模：集成AI辅助设计、自动参数优化，降低设计门槛。
• 系统集成：设计、采购、生产、维护一体化，减少信息孤岛。
• 移动化应用：支持移动端查阅、审批、数据录入，提升灵活性。
• 生态化发展：软件厂商联合设备商、管理系统打造全链条解决方案。

---

总结与建议

选择最适合的砂石生产线图纸制作软件，需综合考虑项目类型、团队能力与预算，AutoCAD适合标准化设计，SolidWorks适合设备详图与仿真，SketchUp/CAXA适合快速布局与国标兼容。配合简道云等生产管理系统，可实现从设计到生产的全流程高效管理。建议企业在软件选型前做好需求分析和预算测算，优先试用主流软件并结合生产管理系统进行系统集成，确保项目顺利、高效推进。

行动建议：

• 对比调研主流制图软件，结合实际需求选型
• 积极试用生产管理系统模板，实现数据协同
• 建立标准化制图与管理流程，提升团队效率
• 持续关注行业新技术与软件升级，保持竞争力

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/aqhmk

精品问答:

---

砂石生产线图纸制作软件有哪些推荐？

我最近负责设计砂石生产线的图纸，但市面上软件种类繁多，不知道哪些软件更适合砂石生产线图纸的制作，能推荐几款实用且功能全面的软件吗？

推荐几款适合砂石生产线图纸制作的软件包括：

1. AutoCAD：行业标准，支持二维与三维设计，兼容性强，广泛应用于工程图纸绘制。
2. SolidWorks：侧重三维建模，适合复杂机械结构设计，支持动态模拟。
3. SketchUp：操作简单，适合快速绘制砂石生产线布局图。
4. Plant 3D（AutoCAD附加组件）：专为工厂设计打造，支持管道、设备布置和流程图绘制。

表格总结：

软件名称	主要特点	适用场景
AutoCAD	兼容性强，二维/三维设计	标准工程图绘制
SolidWorks	三维建模，机械设计	机械设备详细设计
SketchUp	操作简便，快速布局	初步方案设计
Plant 3D	工厂流程设计专业工具	砂石生产线流程规划

结合项目需求选择合适软件可提升设计效率与图纸质量。

如何选择适合砂石生产线图纸制作的软件？

面对众多砂石生产线图纸制作软件，我感到困惑，不知道该如何根据项目需求和自身技术水平选择最合适的软件，能否提供一些具体的选择标准和建议？

选择砂石生产线图纸制作软件时，建议关注以下几个维度：

1. 功能匹配度：如需详细机械设计，优先选择支持三维建模的软件（如SolidWorks）；若侧重流程布置，Plant 3D更适合。
2. 易用性：考虑团队成员的熟悉度和学习成本，SketchUp操作门槛低，适合初学者。
3. 兼容性与扩展性：AutoCAD支持多种文件格式，方便与其他工程软件协同工作。
4. 成本预算：部分软件价格较高，需评估采购预算和维护费用。

示例：一家中型砂石厂，设计团队主要熟悉AutoCAD，建议使用AutoCAD结合Plant 3D插件，实现二维图纸绘制与流程设计的结合，提升效率。

通过综合评估以上因素，选择最适合自身项目需求的软件。

砂石生产线图纸制作中常见的技术术语有哪些？

我在制作砂石生产线图纸时，经常遇到一些专业术语，感觉理解起来有点吃力，能否帮我梳理一下常见的技术术语，并结合实际案例说明它们的含义？

砂石生产线图纸制作中的常见技术术语包括：

术语	定义及说明	案例说明
皮带输送机	用于运输砂石物料的连续输送设备	设计图中标注输送机长度为30米，宽度为1米，承载能力10吨/小时。
破碎机	将大块石料破碎成适合后续加工的设备	选用颚式破碎机型号PE500×750，最大进料粒度500mm。
筛分设备	按粒径分离砂石物料的装置	采用振动筛筛分粒径为5mm的砂石，确保产品规格一致。
洗砂机	用于清洗砂石，去除泥土杂质	洗砂机设计流量为50立方米/小时，保证砂石洁净度达标。

通过理解这些术语，设计师能更准确地绘制砂石生产线图纸，提升沟通效率。

砂石生产线图纸制作软件的性能如何影响设计效率？

我发现不同的砂石生产线图纸制作软件在运行速度和功能响应上差别很大，这是否会对设计效率产生显著影响？具体体现在哪些方面？

软件性能直接影响砂石生产线图纸制作的效率，主要体现在以下方面：

1. 运行速度：高性能软件能快速加载大型图纸，减少等待时间，提升设计连贯性。
2. 功能响应：实时渲染和动态模拟功能越强，设计师能即时查看设计效果，减少反复修改。
3. 稳定性：稳定的软件减少崩溃和数据丢失风险，保障设计进度。
4. 协作支持：支持云端协作的软件提高团队间信息同步效率。

根据Gartner 2023年报告，使用高性能设计软件，设计效率平均提升约25%，项目完成时间缩短15%。

例如，Plant 3D支持实时流程模拟，帮助设计师及时发现流程瓶颈，大幅减少后期修改工作量。

综上，选择性能优越的软件能显著提升砂石生产线图纸制作效率和质量。
