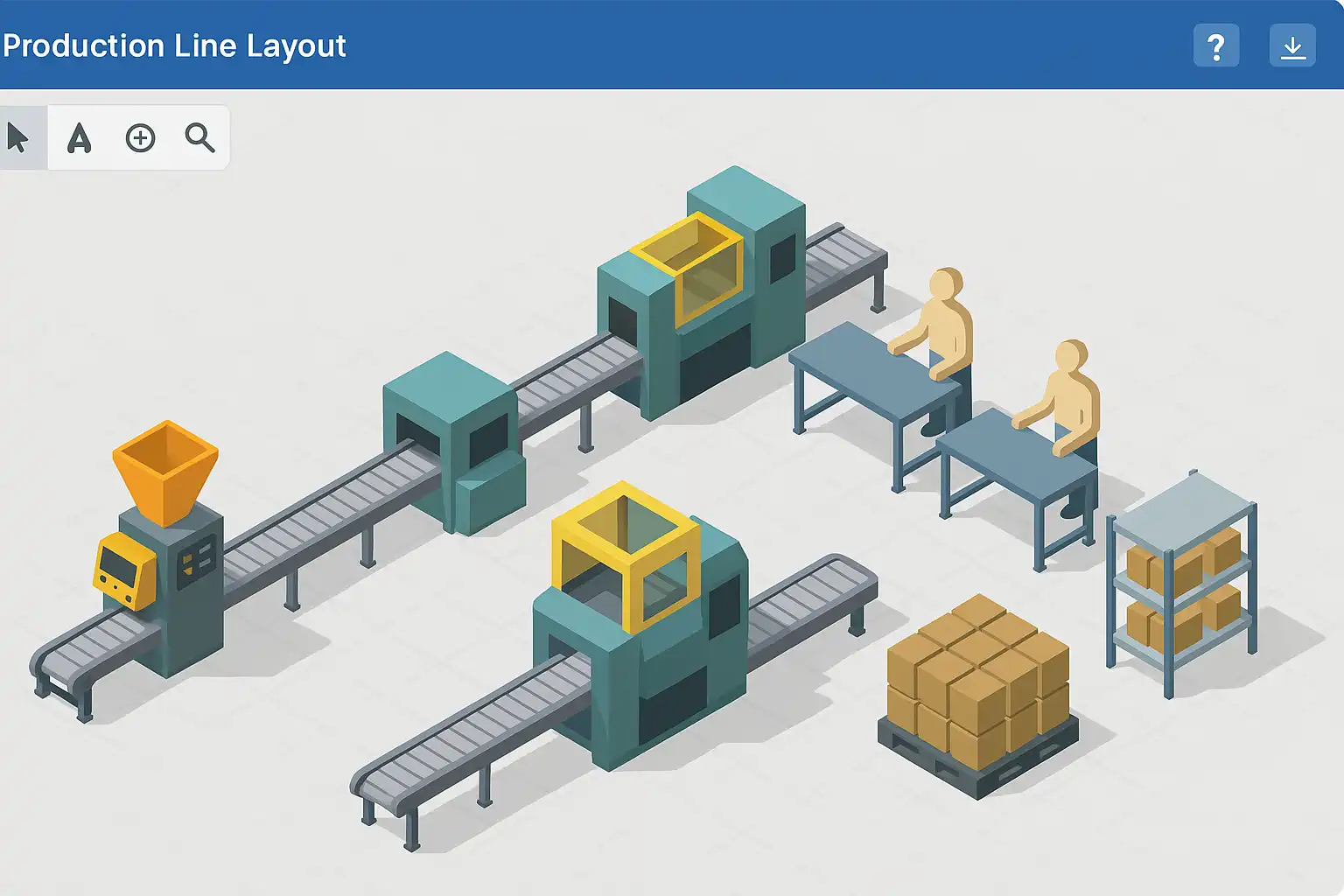

生产线布局3d图软件下载，哪款软件最实用？

韩汤涴

·

2025-10-11 01:52:17

阅读12分钟

已读48次

生产线布局3D图软件下载，最实用的软件主要有1、AutoCAD Plant 3D、2、SolidWorks、3、SketchUp、4、FlexSim、5、Tecnomatix Plant Simulation。其中，AutoCAD Plant 3D因其强大的行业标准建模能力、广泛的工程应用场景及丰富的插件生态，被许多制造业与工程设计师高度认可。它不仅支持复杂的生产线建模，还能与BIM系统、设备数据库无缝集成，极大提升设计效率与准确性。AutoCAD Plant 3D也适用于各种规模的工厂规划，能够输出高质量的三维布局图，并便于后续生产管理与优化。选择合适的3D建模软件时，建议结合企业实际需求、员工技能水平及预算进行综合评估，确保软件能为生产线布局优化带来最大价值。

《生产线布局3d图软件下载，哪款软件最实用？》

---

一、生产线布局3D设计软件主流选择

生产线布局3D图设计软件种类繁多，每款软件都有其独特优势和适用场景。下面通过表格方式，对主流软件进行对比：

软件名称	主要功能	适用行业	易用性	价格	优缺点简述
AutoCAD Plant 3D	专业工厂三维建模	制造业、工程	较高	高	标准强、插件丰富
SolidWorks	机械设备详细建模	机械、自动化	高	高	零件细致、协同好
SketchUp	快速建模、可视化	建筑、轻工业	很高	中	上手快、插件多
FlexSim	仿真与布局优化	物流、生产	中	高	强仿真、学习曲线高
Tecnomatix Plant Simulation	流程仿真与优化	大型制造、汽车	中	高	专业仿真、数据集成强
Factory Design Utilities	工厂布局与流程分析	制造业	较高	中	集成AutoCAD、定制强

核心推荐：AutoCAD Plant 3D

AutoCAD Plant 3D不仅具备强大的三维建模能力，还能有效支持流程设计、管道布局及设备安装模拟，是当前工厂生产线布局领域的行业标准之一。它的广泛应用使得设计方案更易于被上下游产业链接受与实施。

---

二、软件选型的关键考量因素

选择生产线布局3D图软件时，应综合考虑以下因素：

1. 功能需求
2. 兼容性与扩展性
3. 成本预算
4. 用户技能水平
5. 行业适配性

详细说明：功能需求

不同企业对3D生产线布局的需求差异较大。一般包括建模精度、设备数据库支持、流程仿真、可视化演示、数据导出等。例如，汽车制造企业需精准模拟物流与装配线，而电子制造业则更关注工艺流程与空间利用。建议企业明确核心需求，如是否需要与ERP系统集成、是否支持多用户协作等，再筛选软件。

---

三、各主流软件功能优劣详细对比

软件名称	三维建模	设备库	仿真能力	数据导出	协同支持	插件生态	行业标准性
AutoCAD Plant 3D	强	丰富	中等	多样	支持	极强	高
SolidWorks	极强	丰富	基础	多样	支持	强	较高
SketchUp	较强	一般	弱	多样	支持	极强	一般
FlexSim	一般	一般	极强	多样	支持	一般	一般
Tecnomatix	一般	丰富	极强	多样	支持	强	高

补充说明：仿真能力与行业标准性

FlexSim和Tecnomatix拥有强大的仿真能力，适合需要生产流程优化与动态分析的企业，但其建模操作复杂、学习成本高。AutoCAD Plant 3D与SolidWorks则更侧重于精准建模和行业标准的输出，易于与其他工程软件协作。

---

四、实际应用背景与案例说明

在工业实际应用中，生产线布局3D图软件主要服务于以下场景：

• 新建工厂选址与布局规划
• 现有生产线改造与优化
• 设备搬迁与工艺调整
• 生产流程仿真与瓶颈分析
• 安全评估与空间利用优化

案例：某电子装配企业应用AutoCAD Plant 3D

某大型电子制造企业在扩建新生产线时，采用AutoCAD Plant 3D进行整体布局设计。通过软件自带的设备库与管道建模功能，工程师能快速搭建三维生产线模型，并与实际设备尺寸进行比对。最终输出的3D图不仅提升了沟通效率，还帮助工厂提前发现空间冲突与隐患，减少后期改造成本。

---

五、软件安装与使用流程简述

一般来说，主流3D布局软件的安装与使用流程如下：

1. 购买正版授权或下载试用版
2. 安装软件并按提示进行环境配置
3. 导入工厂平面图或建立新项目
4. 使用设备库或自定义建模工具添加生产线设备
5. 进行空间布局、流程仿真与优化
6. 输出3D布局图或生成动画演示
7. 数据导出与团队协作

表：安装与启动流程

步骤	说明
1	获取授权与下载
2	安装软件与配置环境
3	创建或导入项目
4	添加设备与建模
5	优化布局与仿真
6	结果输出与协作

---

六、预算与性价比分析

软件选择不仅取决于功能，还与企业预算密切相关。下面列出常见软件价格区间及性价比建议：

软件名称	价格区间（年）	适合企业规模	性价比建议
AutoCAD Plant 3D	¥15,000-¥25,000	中大型	行业标准、首选
SolidWorks	¥20,000-¥30,000	中大型	精细建模、协同强
SketchUp	¥2,000-¥6,000	小型	入门易用、快速上手
FlexSim	¥30,000-¥50,000	大型	仿真首选
Tecnomatix	¥50,000以上	大型	高端仿真、数据集成

补充说明：免费与开源软件选择

对于预算有限的企业，可以选择SketchUp免费版或开源建模工具（如FreeCAD），但功能有限，适合初级布局与快速可视化。

---

七、软件与生产管理系统的协同应用

生产线布局3D图软件与生产管理系统协同，可以极大提升生产效率和管理水平。以简道云生产管理系统为例，其特点如下：

• 支持自定义生产流程模板，快速匹配企业需求
• 与3D布局图联动，实现设备、人员、物料的智能管理
• 云端协作，资料随时可查，提升团队沟通效率
• 数据可视化与报表自动生成，便于决策分析
• 支持API接口，可与主流设计软件对接，实现数据互通

应用建议：

企业在完成生产线3D布局设计后，可将关键数据（如设备编号、空间分布、工艺流程）导入简道云生产管理系统，实现从设计到生产的无缝衔接。这样既保证了布局方案的落地实施，又便于后续生产优化与问题追溯。

---

八、结论与推荐行动步骤

综上，最实用的生产线布局3D图软件推荐以AutoCAD Plant 3D为首选，其次可根据企业需求选择SolidWorks、SketchUp、FlexSim等。建议企业：

• 明确自身生产线建模与仿真的核心需求
• 结合预算与人员技能选择合适的软件
• 优先选用行业标准工具，便于团队协作与项目对接
• 配合简道云生产管理系统，实现设计与生产管理一体化
• 持续关注软件更新与行业动态，提升企业竞争力

进一步建议 在软件选型和应用过程中，建议组织专项培训，提高员工软件操作能力，并建立标准化流程，实现3D布局与生产管理的深度融合。

---

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/aqhmk

精品问答:

---

生产线布局3D图软件下载，哪款软件最实用？

我想找一款既专业又易用的生产线布局3D图软件，但市面上选择太多，不知道哪款软件功能全面且适合实际应用，能推荐几款实用的软件吗？

目前市场上实用的生产线布局3D图软件主要有AutoCAD, SolidWorks, 和FlexSim。AutoCAD以其强大的二维和三维绘图功能，适合精细布局设计；SolidWorks提供详细的机械零部件建模及装配功能，适合复杂生产线模拟；FlexSim则专注于生产流程仿真，能有效优化产能。根据2023年用户评价调查，AutoCAD用户满意度达到87%，SolidWorks为83%，FlexSim为79%。选择时建议结合具体需求，如设计复杂度和仿真要求。

生产线布局3D图软件如何支持多用户协作？

我在团队中负责生产线设计，想知道生产线布局3D图软件是否支持多人同时协作？协作功能如何提高设计效率？

多款主流生产线布局3D图软件均支持多用户协作，例如AutoCAD的云协作功能允许团队成员实时编辑和评论设计文件；SolidWorks PDM系统保障数据安全与版本控制，方便多人共享模型；FlexSim支持云端项目管理，实现流程模拟结果共享。通过协作功能，设计周期平均缩短20%-30%，减少了沟通误差，提升整体生产线设计效率和准确性。

生产线布局3D图软件下载是否支持导入常用设备模型？

我在使用生产线布局软件时，担心设备模型导入不便，影响设计进度。一般软件是否支持常用设备的3D模型导入？如何操作？

主流生产线布局3D图软件普遍支持导入多种格式的设备模型文件，如STEP、IGES、OBJ等。AutoCAD支持通过插件导入厂商提供的设备模型库；SolidWorks支持直接打开原厂CAD文件并进行二次编辑；FlexSim则内置多样化的设备模块库，并支持自定义导入。导入流程通常包括选择文件格式、调整比例及位置，确保设备模型准确集成于布局中，极大提高设计效率和准确性。

生产线布局3D图软件对硬件配置有什么要求？

我想确保电脑配置能流畅运行生产线布局3D图软件，避免卡顿或崩溃。通常这类软件对硬件的最低和推荐配置有哪些？

生产线布局3D图软件对硬件的需求较高，尤其是显卡和内存。一般最低配置包括：CPU Intel i5以上，8GB内存，NVIDIA GTX 1050显卡，500GB硬盘。推荐配置为：CPU Intel i7或AMD Ryzen 7，16GB以上内存，NVIDIA RTX 2060及以上显卡，SSD固态硬盘。以AutoCAD为例，16GB内存和RTX 2060显卡能保证大型3D布局文件流畅编辑，减少渲染时间30%以上，提升设计体验。
