光缆生产流程涵盖了从原材料准备到最终产品出厂的多个关键工序。1、主要包括原材料检测、光纤着色、松套管挤出、绞合成缆、护套挤出和成品检测等步骤；2、每道工序都影响着光缆的性能与质量；3、过程管理和质量追溯是保障生产高效和产品合格的核心。其中，原材料检测是整个流程的基础，决定了后续生产环节能否顺利进行。例如，光纤的几何尺寸、机械强度和光学性能都需严格检测，只有合格的原材料才能进入下一步生产。此外，随着数字化管理的发展，越来越多企业采用如简道云生产管理系统等智能化平台，对生产各环节进行实时监控和数据追溯，提升了整体生产效率与产品质量。本文将详细解析光缆生产的每个关键环节，并结合数字化管理的应用，帮助读者系统了解光缆制造全过程。

《光缆生产工序详解，光缆生产流程有哪些关键步骤？》

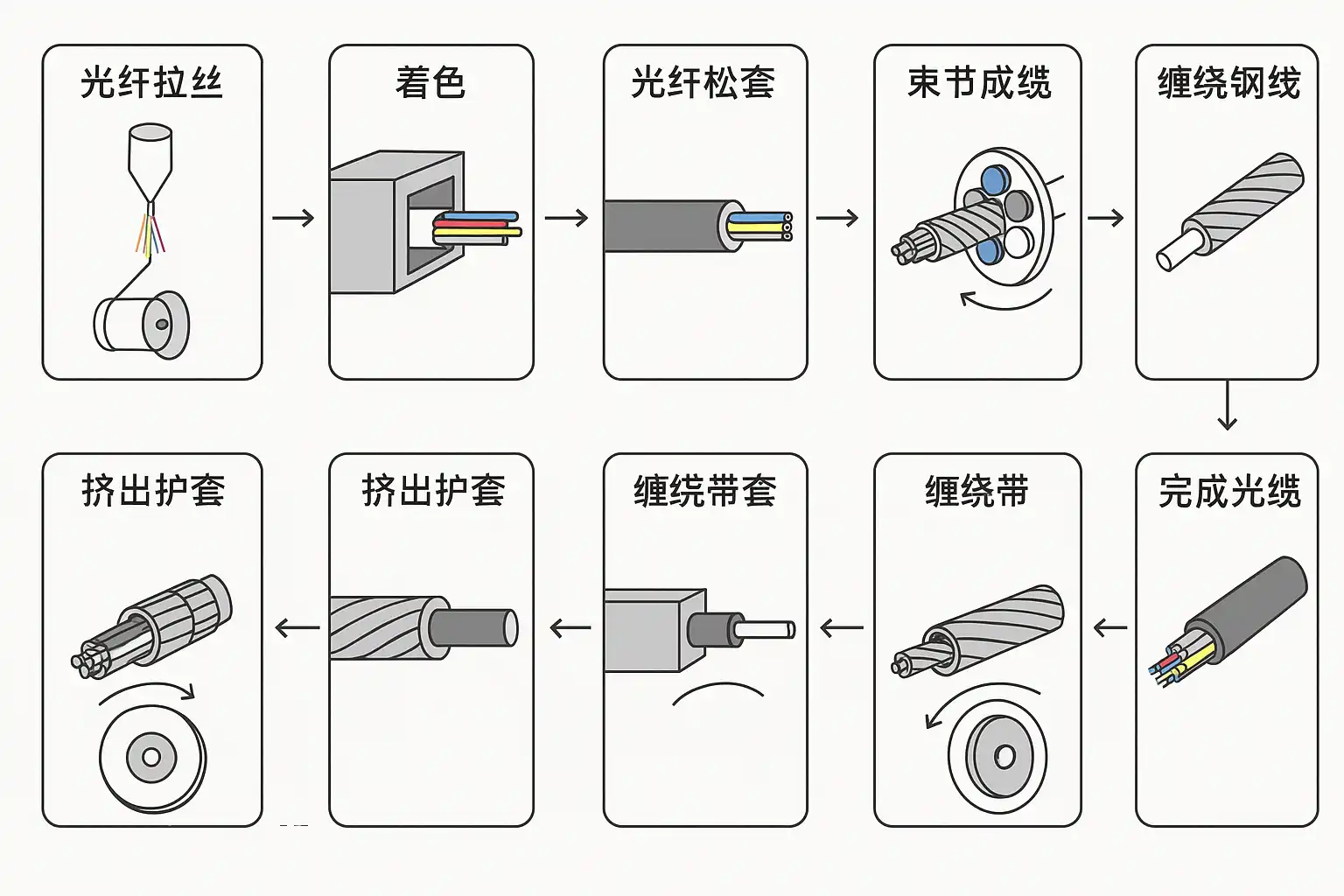

一、光缆生产流程全景解析

光缆生产流程通常包括以下关键工序，每一步都环环相扣，任何细节的疏忽都会影响最终产品的性能与寿命。

工序	主要内容与作用
原材料检测	检查光纤、涂覆材料、护套料、钢带等各项指标
光纤着色	对光纤进行颜色标识，便于后续分辨与管理
松套管挤出	把多根光纤束入松套管中，提供机械保护和环境隔离
预绞合与成缆	多根松套管与加强芯、填充物一起绞合成缆芯
钢带绕包/铠装	增加抗拉、抗压及防鼠性能（部分型号需此工序）
护套挤出	外护套包覆，形成最终机械防护
成品检测与包装	包括光学性能、电气性能、机械强度等全面检测

二、原材料检测——生产合格光缆的首要保障

原材料检测是所有生产环节的基础。只有合格的原材料才能确保后续工序顺利进行，最终生产出高质量的光缆。

主要检测内容：

• 光纤：几何尺寸、光学衰减、机械强度等。
• 涂覆材料：流动性、粘结性、耐温性等。
• 护套和填充料：物理性能、化学稳定性。
• 加强件/钢带：拉伸强度、防腐蚀性能。

检测流程说明：

1. 采购到厂后，第一时间送检实验室。
2. 依据国家及国际标准，使用专用仪器检测。
3. 只有合格材料才能入库并投产，不合格则退货或报废。

案例说明： 某大型光缆厂曾因一批外购光纤未严格检测，导致后续成缆工序中发现光纤断裂，造成批量返工，直接经济损失达数十万元。这充分说明了原材料检测的重要性。

三、光纤着色与松套管挤出——确保性能与可识别性

1. 光纤着色工序

• 利用专用着色设备对光纤表面进行涂色，每根光纤都有独立色标。
• 便于后续分辨、接续和维护。
• 需保证着色均匀、附着力强、不影响光学性能。

2. 松套管挤出工序

• 多根着色光纤束入松套管，采用高分子材料（如PBT）挤出成型。
• 松套结构可以为光纤提供良好的机械缓冲，避免外力损伤。
• 管内填充防水膏，增强防潮和抗水性能。

注意事项： 松套管挤出过程中的温度、压力和速度需严格控制，否则会造成光纤微弯、增大衰减甚至断纤。

四、成缆、铠装及护套挤出——保障综合性能

1. 预绞合与成缆

• 按设计要求将若干松套管、加强芯、填充物有序绞合。
• 保证结构紧凑、受力均匀，为后续护套提供良好基础。

2. 钢带绕包/铠装（如有）

• 对需耐压、耐啮咬环境的光缆，增加钢带、钢丝等铠装层。
• 有效提升抗拉、抗压及防鼠性能。
• 需保证铠装层无毛刺、无破损。

3. 护套挤出

• 挤出PE、PVC等外护套，形成最终防护层。
• 外护套必须质地均匀、无气泡、无杂质、厚度均匀。
• 对有特殊要求的光缆（如阻燃、低烟无卤），需选用专用材料。

工序环节	关键控制点	影响因素
成缆	绞距、张力均匀	机械调整、经验
铠装	材料、缠绕密实度	设备精度
护套挤出	温控、厚度	挤出设备性能

五、成品检测与质量追溯——出厂前最后关卡

成品检测是光缆出厂前的最后一道关卡，确保产品完全符合标准和客户要求。

检测内容包括：

• 光学性能：如衰减、色散、回损等。
• 机械性能：抗拉、抗压、弯曲、扭转等。
• 环境适应性：耐高温、低温、湿热、盐雾等。
• 外观质量：表面无损伤、端面整齐、标识清晰。

检测流程：

1. 抽样检测与全检相结合。
2. 记录所有检测数据，形成产品质量档案。
3. 不合格产品严禁出厂，追查原因并整改。

成品质量追溯： 通过简道云生产管理系统等数字化平台，每批次光缆从原材料到出厂，全流程信息可追溯，便于售后追责和持续改进。

六、数字化管理助力光缆生产提质增效

随着制造业数字化转型，越来越多光缆企业引入生产管理系统，实现标准化、可视化、智能化的全流程管理。

以简道云生产管理系统为例：

功能模块	主要作用
生产工单管理	自动生成与流转生产任务，跟踪进度与状态
物料追溯	从原材料到成品全程批次追溯，保障可查性
质量检测管理	记录各环节检测数据，自动预警异常
设备台账管理	设备状态监控、维护与保养提醒
数据统计分析	对产能、合格率、不良品等数据智能分析
现场可视化	通过看板实时展示生产进度，提高响应效率

系统优势：

• 实时采集数据，自动生成报表，提升决策效率。
• 信息留痕，便于质量问题追踪与责任划分。
• 灵活自定义，适应不同产品和工艺流程。
• 移动端可用，管理层随时随地掌握生产动态。

实际应用效果： 某光缆制造企业应用简道云生产管理系统后，产品合格率提高3%，返工率下降30%，生产效率提升20%以上，极大增强了市场竞争力。

七、光缆生产过程中的常见难点与解决对策

在实际生产过程中，光缆制造企业常面临以下难点：

难点	主要表现	解决对策
原材料波动	光纤性能不稳定、护套料批次差异	严格进厂检测、供应商管理
质量一致性	不同批次产品性能波动	标准化作业指导书、数字化工艺参数管控
过程监控	人工记录易错、数据滞后	自动化检测、系统化数据采集
设备故障频发	停机、维修耽误生产	设备台账与预警、定期保养
成本压力	材料、人工、返工成本上升	精益生产、减少浪费、流程优化

建议：

1. 严格把控原材料质量，建立完善供应商评价体系。
2. 推行数字化管理，实时监控关键工艺参数。
3. 持续优化工艺和设备，提升自动化与智能化水平。
4. 加强员工培训，提升操作技能和质量意识。

八、光缆生产流程的未来趋势与发展建议

未来光缆生产发展方向：

• 自动化水平持续提升，减少人工干预，提升效率和一致性。
• 智能检测、在线监测技术广泛应用，实现实时质量控制。
• 绿色制造与环保材料应用，响应可持续发展需求。
• 个性化定制与小批量生产能力增强，满足多样化市场需求。
• 数据驱动决策成为主流，数字化管理系统深入普及。

发展建议：

• 积极引入先进的生产管理系统，实现全流程数字化。
• 加强与设备、材料供应商的深度合作，提升整体供应链水平。
• 持续投入研发，提升产品附加值与创新能力。
• 重视团队建设，打造复合型技术与管理人才队伍。

---

总结：

光缆生产流程包括原材料检测、光纤着色、松套管挤出、成缆、铠装、护套挤出及成品检测等关键环节，每一步都对最终质量起决定性作用。通过推行标准化作业和引入如简道云生产管理系统等数字化平台，企业可大幅提升生产效率、产品质量和管理水平。建议企业持续优化工艺流程、加强质量管控，积极迈向智能制造，实现可持续、稳健发展。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

光缆生产流程有哪些关键步骤？

我对光缆的生产流程很好奇，想了解从原材料到成品，具体都有哪些关键步骤组成？这些步骤是如何确保光缆质量和性能的？

光缆生产流程主要包括以下关键步骤：

1. 光纤拉丝：将预制棒加热拉伸成光纤，直径一般控制在125微米，确保信号传输的低损耗。
2. 涂覆保护层：在光纤外涂覆双层保护涂层，提升光纤机械强度和耐环境性能。
3. 光纤成缆：将多根光纤有序排列并包裹成缆芯，常见的缆芯数有12、24、48芯。
4. 护套挤出：为光缆外层挤出塑料护套，常用材料是聚乙烯（PE），增强光缆防水、防腐蚀能力。
5. 检测与测试：通过光时域反射仪（OTDR）等设备检测光缆的衰减和断点，确保性能达标。

这些步骤环环相扣，保证光缆在传输速度、抗拉强度及环境适应性方面达到工业标准。

光纤拉丝过程中如何保证光纤质量？

我了解到光纤拉丝是光缆生产的第一步，想知道在高温拉丝过程中，厂家是怎样控制光纤直径和减少信号损耗的？

光纤拉丝工序通过高精度拉丝塔设备进行，关键控制参数包括拉丝温度（约1900°C）、拉丝速度和光纤直径监测。采用激光测径仪实时监控光纤直径，保证其保持在125±1微米范围内，从而确保光纤的光学性能稳定。结合拉丝张力控制，有效降低微弯损耗和散射损耗，提升信号传输质量。举例来说，一条标准单模光纤的衰减值可控制在0.2dB/km以内，满足长距离通信需求。

光缆生产中如何进行质量检测？

我想知道光缆生产完成后，厂家都采取哪些检测手段来确保光缆的性能和安全？这些检测指标具体包括什么内容？

光缆质量检测主要分为以下几个方面：

检测项目	设备工具	主要指标
光学性能检测	光时域反射仪(OTDR)	衰减值(dB/km)、反射损耗(dB)
机械性能测试	张力测试机	最大拉伸强度、伸长率
环境适应性测试	高低温箱、盐雾箱	温度循环耐受性、防腐蚀能力
外观及尺寸检测	激光测径仪、显微镜	光纤直径、涂层厚度、护套均匀性

通过以上多维度检测，确保光缆符合国际标准（如ITU-T G.652），保证产品稳定性和安全性。

光缆护套材料选择对生产工艺有什么影响？

我听说不同的护套材料会影响光缆的耐用性和生产流程，能详细解释一下光缆护套材料的种类及其对生产工艺的具体影响吗？

光缆护套材料常用聚乙烯（PE）、聚氯乙烯（PVC）和聚氨酯（PU）。

• 聚乙烯（PE）：耐腐蚀、耐水性强，适合户外光缆，熔融温度较高，挤出工艺要求稳定温控。
• 聚氯乙烯（PVC）：柔韧性好且成本较低，常用于室内光缆，但耐候性相对较差。
• 聚氨酯（PU）：耐磨损，适合特殊环境，但加工难度大，需精确控制挤出参数。

生产工艺中，护套材料的选择会影响挤出温度、冷却速度和附着力。例如，PE护套挤出温度通常在200-250°C，冷却水温需严格控制在15°C左右，确保护套表面光滑且附着牢固。不同材料的物理性能参数决定了光缆的最终使用环境和寿命，合理选择护套材料是保证光缆性能的关键环节。
