LTCC生产工序详解，关键步骤有哪些？

殷振胞

·

2025-10-15 02:11:15

阅读17分钟

已读40次

LTCC（低温共烧陶瓷）生产工序涵盖了从原材料准备到成品检测的多个环节。其关键步骤主要包括：1、原材料制备；2、浆料制备与涂布；3、干燥与打孔；4、通孔填充与导体印刷；5、层压对位与层合；6、切割与分离；7、排胶与共烧；8、成品检测与包装。其中，通孔填充与导体印刷作为LTCC工艺的核心步骤，对整个电路性能有决定性影响。通孔填充确保了多层陶瓷结构之间的电性互连，而高精度导体印刷则直接关系到电性能和可靠性。采用高品质导体浆料和精密印刷技术，可以显著提升LTCC器件的一致性和稳定性，为后续的层压与烧结提供坚实基础。

《LTCC生产工序详解，关键步骤有哪些？》

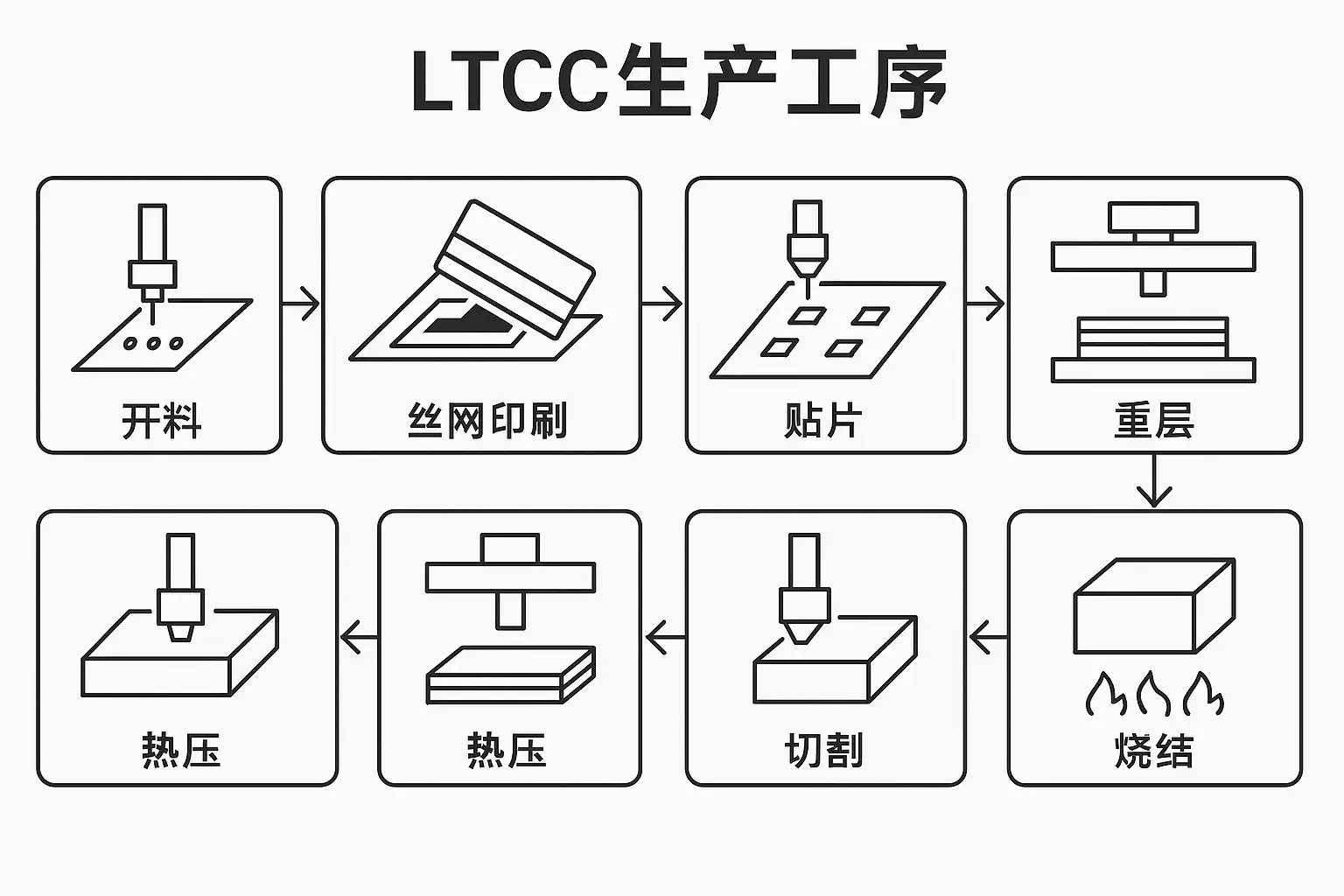

一、LTCC生产工序总体流程详解

LTCC（Low Temperature Co-fired Ceramic）技术广泛应用于高频电子、通讯、汽车电子等领域。其生产流程复杂且高精度，要求工艺各环节紧密衔接。总体流程如下：

步骤	主要内容	目的/作用
原材料制备	陶瓷粉体、溶剂等混合	保证基体材料的纯度与均匀性
浆料制备与涂布	制备均匀浆料，涂布成“生瓷带”或“绿带”	形成多层结构的基础
干燥与打孔	干燥绿带，按设计打通孔	通孔用于多层导体连接
通孔填充与导体印刷	用导体浆料填孔并印刷电路	实现不同层间的电连接与图形化
层压对位与层合	多层绿带精确对位，层压合成	建立三维电路结构
切割与分离	将层合体切割成单个器件	方便后续处理与烧结
排胶与共烧	逐步加热排除有机物，并在低温下共烧烧结	形成致密陶瓷体与导体结构
成品检测与包装	检测尺寸、电性能等，合格后包装	保证出厂产品品质

二、关键步骤——详细解析

从上述流程中，LTCC生产的几个关键步骤对产品性能起到决定性作用：

1. 原材料制备与浆料调配

• 陶瓷粉体的纯度与粒径分布直接影响烧结后的陶瓷密度与介电性能。
• 溶剂、分散剂、增塑剂、粘结剂等有机添加剂的比例需严格控制，保证浆料流动性及后续工艺的可操作性。

2. 涂布与绿带制作

• 采用刮刀涂布或流延工艺，将浆料均匀铺展于基带上，厚度需控制在±2μm以内。
• 绿带的均匀性关系到层压后整体结构的致密度和尺寸一致性。

3. 打孔与通孔填充

• 通孔设计根据电路层数与布局决定，需高精度打孔，通常采用机械冲孔或激光打孔。
• 通孔填充使用银、金、铜等导体浆料，填充均匀无空洞是关键，否则会影响电气连接可靠性。

4. 导体印刷

• 丝网印刷、电镀等方式将导体图形印刷或沉积于绿带表面。
• 印刷精度直接影响高频性能和电路微型化极限。

5. 层压与对位

• 多层绿带需精确对位后层压，通常采用等静压或热压方法。
• 层压压力、温度和时间需严格设定，以确保各层无位移、无气泡。

6. 切割与分离

• 层压后的整体以激光切割或机械切割分离成单片器件。
• 切割精度影响后续烧结收缩和尺寸稳定性。

7. 排胶与共烧

• 先低温加热排除有机物，再升温至850-900°C进行多层共烧。
• 烧结曲线（升温、保温、降温速率）需精心设计，防止开裂、翘曲等缺陷。

8. 成品检测与包装

• 包括外观、尺寸、电气性能、可靠性等多项检测。
• 检测结果决定产品是否可交付。

三、关键步骤的工艺难点与优化对策

步骤	工艺难点	优化对策
浆料制备	均匀分散、粘度控制	精密配比、真空脱泡
绿带涂布	厚度均匀、表面平整	自动化刮刀/流延设备，环境恒温
通孔打孔	孔径精度、孔壁完整	激光打孔、自动检测
通孔填充	填充无气泡、无空洞	真空填充、超声辅助
导体印刷	图形分辨率、线宽线距	高精度丝网、精细浆料
层压对位	多层精准叠合	自动对位系统、恒温恒湿环境
烧结	收缩均匀、无缺陷	梯度升温、分段排胶
检测与分选	全面、快速、准确	自动光学检测（AOI）、在线测试

通孔填充与导体印刷的工艺难度最高。通孔需填充均匀、无空洞，否则会引发开路、短路等致命缺陷。导体印刷要求图形线宽/间距精度达到几十微米级别，并且浆料需和陶瓷基体热膨胀系数匹配，以防止烧结时龟裂或脱落。当前主流工厂采用全自动丝网印刷与激光打孔设备，结合在线检测系统，极大提升了良品率与一致性。

四、LTCC生产的质量控制与管理

LTCC生产流程长、环节多，对生产过程的精细化管理提出了极高要求。关键管理措施包括：

• SOP标准作业流程：每一环节制定详细操作规范，减少人为差错。
• 过程数据采集与追溯：关键工艺参数（如温度、压力、时间、浆料批次等）全程记录，方便异常追踪与质量分析。
• SPC统计过程控制：对重要尺寸、性能参数进行实时统计分析，及早发现波动趋势，采取纠正措施。
• 自动化与信息化管理：采用先进的生产管理系统如简道云生产管理系统，实现从原材料入库、生产调度、工艺监控到成品出库的全流程数字化管理。
• 简道云生产管理系统官网：https://s.fanruan.com/aqhmk

管理内容	作用与意义	实现方式
原料批次追溯	出现质量问题可快速定位源头	条码追溯、数据库管理
生产进度监控	保证订单准时交付，减少中间环节积压	电子看板、自动排程
过程参数采集	提高工艺一致性，便于数据分析与持续改进	传感器实时采集、MES系统集成
缺陷品分析	持续优化工艺，降低不良率	数据挖掘、缺陷统计报表
成品检验与归档	保证出厂品质，便于客户追溯与投诉处理	检验记录自动归档、数据接口

LTCC行业龙头企业已普遍建立自动化、信息化的生产管理体系，实现了产品全过程可追溯、质量透明、效率高效等目标。

五、LTCC生产中的常见问题及解决建议

LTCC工艺因其复杂性，常见缺陷主要包括翘曲、开裂、导体断裂、通孔不贯通等。其成因和对应解决措施如下：

问题类型	主要表现	成因分析	解决建议
翘曲	烧结后器件平面度差	层压不均、烧成曲线不合理	优化层压参数、分段升温曲线
开裂	成品出现裂纹	浆料粘结差、干燥太快	增加增塑剂、控制干燥速率
导体断裂	导体图形不连续	印刷浆料太稠、烧结收缩不匹配	调整浆料组分、匹配热膨胀系数
通孔不贯通	芯片部分电路不通	打孔堵塞、填充不充分	提高打孔精度、采用真空填充工艺
尺寸偏差	成品尺寸与设计不符	收缩率控制不准	烧结前试片校准、过程SPC
表面气泡	表面有气孔或气泡	浆料中有气体、排胶不充分	真空脱泡、分段排胶

建议企业：

• 强化工艺参数的监控与统计分析，发现异常及时调整。
• 定期组织工艺培训，提升操作员技能。
• 积极引进自动化检测与生产管理系统，提升整体效率与质量。

六、LTCC生产工序与其它陶瓷工艺的比较

LTCC与HTCC（高温共烧陶瓷）、单层陶瓷等其它陶瓷电路工艺相比，有如下主要区别：

对比项	LTCC	HTCC	单层陶瓷
烧结温度	850-900°C	1600°C左右	800-1300°C
导体材料	银、金、铜等低熔点金属	钨、钼等高熔点金属	银浆等
层数	多层	多层	单层
工艺复杂度	高，需多次印刷、层压、对位	高，但导体材料选择受限	低
典型应用	高频微波、射频、滤波器、天线等	高功率模块、传感器等	简单电路、基板
优势	高频低损耗、结构可定制、微型化	机械强度高、耐高温	成本低、工艺简单
劣势	工艺复杂、成本较高	导体电阻大、微型化能力有限	仅能实现简单电路

LTCC因其低损耗、多层互连、高精度特性，成为高频和微型化电子产品的首选。

七、LTCC生产自动化与信息化的趋势

现代LTCC生产线正在向高度自动化、智能化发展。主要趋势如下：

• 自动化设备普及：自动涂布、激光打孔、全自动丝印、自动层压、自动检测等设备大幅减少了人工干预，提高了良品率。
• 信息化生产管理：引入MES（制造执行系统）、ERP（企业资源计划）、简道云生产管理系统等，实现订单、工艺、物料、设备、品质等全流程数字化、可视化、可追溯。
• 数据驱动工艺优化：通过大数据分析与AI辅助决策，持续优化工艺参数，提前预警质量风险。
• 柔性定制生产：满足客户多品种、小批量、短交期的柔性化需求，提高市场响应速度。

以简道云生产管理系统为例，其可实现：

• 生产流程可视化追踪
• 工艺参数采集与统计
• 电子SOP与异常提醒
• 物料批次追溯
• 质量数据归档与分析

这种系统极大提升了LTCC企业的生产效率、产品一致性及客户满意度。

八、总结与建议

LTCC生产工序复杂、关键环节多，涵盖原材料制备、浆料处理、打孔填充、导体印刷、层压对位、切割分离、排胶烧结、检测包装等8大步骤。每个步骤的精度和一致性决定了最终产品的性能和可靠性。现代LTCC企业应高度重视工艺优化与质量控制，并加快生产自动化、信息化管理的布局，提升综合竞争力。

建议：

• 建立完善的工艺参数数据库，持续优化关键工艺；
• 引入先进的在线检测与追溯系统，降低不良率；
• 推广自动化、信息化生产管理系统，实现流程透明、高效协同；
• 加强员工培训，提升操作规范性和工艺理解力；
• 主动关注行业前沿技术，适时升级设备与工艺，实现高端LTCC产品的国产替代和技术突破。
