硅料生产工序流程详解,关键步骤你了解吗?
硅料生产流程作为光伏及半导体行业的核心环节,直接影响着产品的品质与企业的竞争力。1、硅料生产流程包括原料提纯、还原反应、棒状硅生长、切割加工等关键步骤;2、每一步对最终硅片的纯度和性能具有决定性作用;3、生产管理系统如简道云可极大提升工序可控性与效率。 其中,原料提纯作为首要环节,是保障硅料高纯度、高性能的基础。通过化学和物理方法去除杂质,为后续还原和拉棒工序提供优质原料,是整个流程中至关重要的一步。下面将详细梳理硅料的完整工序、各步骤的核心要点及管理优化建议。
《硅料生产工序流程详解,关键步骤你了解吗?》
一、硅料生产工序流程全览
硅料生产流程主要分为以下几个阶段:
| 工序 | 主要内容 | 关键意义 |
|---|---|---|
| 1. 原料提纯 | 硅矿石冶炼、粗硅提纯、精细化学提纯 | 去除杂质,提升硅纯度 |
| 2. 三氯氢硅制备 | 粗硅与氯化氢反应,生成三氯氢硅及副产品 | 形成易纯化的中间体 |
| 3. 还原反应 | 三氯氢硅与氢气反应,析出高纯多晶硅 | 获得高纯硅原材料 |
| 4. 棒状硅生长 | 采用西门子法等工艺,拉制或沉积棒状多晶硅/单晶硅 | 形成后续切片工艺的原料 |
| 5. 切割加工 | 棒状硅切割成硅片,抛光、清洗、检测等工序 | 确保硅片尺寸与表面质量 |
| 6. 包装入库 | 包装、标识、入库,追溯管理 | 保障交付和过程可追溯 |

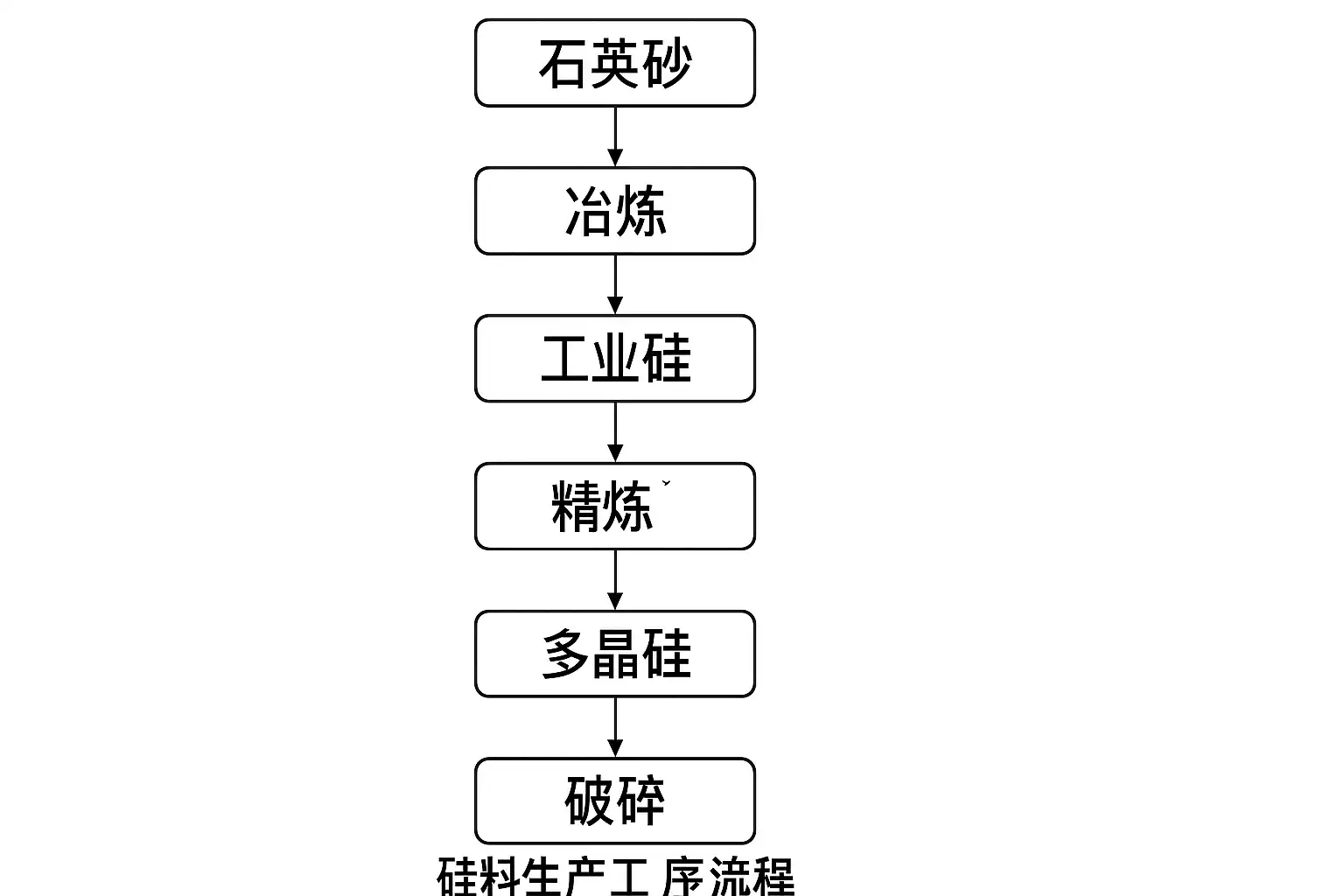

主要工艺流程图(简化)
- 硅石 → 冶炼粗硅 → 精制高纯硅
- 高纯硅 + HCl → 三氯氢硅
- 三氯氢硅 + H₂ → 多晶硅沉积
- 多晶硅拉棒(单晶或多晶)
- 切割、分选、检测
- 包装、入库
二、核心步骤详解与技术解析
1、原料提纯
- 目的:将天然硅石或冶金级硅经过多道物理、化学工艺提纯至9N(99.9999999%)及以上纯度。
- 主要技术:
- 硅石冶炼(碳热还原)
- 酸洗除杂
- 蒸馏、区熔等深度提纯
- 控制要点:
- 原料选用与杂质分析
- 反应温度与气氛控制
- 工艺设备的洁净度与自动化水平
2、三氯氢硅制备
- 原理:高纯硅与氯化氢气体反应,生成三氯氢硅(SiHCl₃),便于后续分离杂质。
- 技术挑战:
- 副反应控制(避免生成四氯化硅等杂质)
- 反应器材质及密封性
- 副产物的环保处理
3、还原反应(多晶硅沉积)
- 工艺:西门子法是主流,将三氯氢硅和氢气通入高温反应器,硅沉积于加热棒上,形成棒状多晶硅。
- 关键参数:
- 还原温度(1100~1150℃)
- 气体流速与配比
- 沉积速率与硅纯度的平衡
- 质量控制:
- 沉积棒均匀性
- 杂质控制(如B、P、Fe等)
- 自动化监控系统实时数据采集
4、棒状硅生长工艺
- 单晶拉制(CZ法)vs. 多晶铸锭
- 关键技术:
- 晶体生长速度、温度曲线
- 气氛与杂质控制
- 晶体缺陷检测与优化
| 工艺方式 | 优点 | 缺点 | 应用场景 |
|---|---|---|---|
| 单晶硅拉制 | 高纯度、高效率 | 成本高、设备复杂 | 半导体、光伏高端产品 |
| 多晶铸锭 | 成本低、产量大 | 纯度略低、晶界多 | 光伏电池主流 |
5、切割加工与检测
- 切片工艺:金刚线切割、定厚抛光
- 检测环节:
- 尺寸/厚度/平整度测量
- 金属杂质分析
- 表面微缺陷检测
6、包装入库与追溯
- 防静电、防污染包装
- 唯一码标识
- 生产批次与参数追溯
三、各工序关键控制点与难点分析
| 工序 | 关键控制点 | 主要难点 | 解决建议 |
|---|---|---|---|
| 原料提纯 | 杂质元素含量控制、温度气氛 | 微量杂质难以彻底去除 | 多步复合提纯、自动监控 |
| 三氯氢硅制备 | 反应速率、杂质副产物 | 副反应难控、设备腐蚀 | 优化反应器材质、流量精控 |
| 还原沉积 | 沉积速率、纯度、能耗 | 高能耗、硅棒均匀性 | 智能自动化控制、热回收技术 |
| 晶体生长 | 温度均匀性、拉速、杂质 | 晶体缺陷、拉速难控 | 智能化温控、在线缺陷检测 |
| 切割加工 | 切割精度、损耗、表面质量 | 刀线损耗、微裂纹 | 优化切割参数、自动检测设备 |
| 检测追溯 | 检测准确性、信息闭环 | 数据孤岛、追溯难 | 生产管理系统集成 |
四、硅料生产管理数字化与智能化升级
现代硅料生产离不开数字化与智能化的生产管理系统。以简道云生产管理系统为例,其在硅料生产中的应用价值体现在以下方面:
- 生产数据实时采集与监控
- 工艺参数自动记录与分析
- 生产批次追溯与质量闭环
- 设备运维与能耗管理优化
- 多工序协同与自动预警
| 系统功能 | 具体作用 | 效益提升 |
|---|---|---|
| 工艺数据采集 | 自动采集各环节温度、杂质、速度等参数 | 降低人力成本、减少失误 |
| 生产追溯管理 | 一物一码追溯到人、机、料、法、环各生产细节 | 提升质量保障 |
| 质量异常预警 | 数据异常自动报警,辅助工艺改进 | 降低废品率 |
| 设备能耗监控 | 实时监控高能耗设备运行状态,优化能耗结构 | 控制成本、绿色生产 |
| 数据报表与分析 | 自动生成多维度报表,支持决策分析 | 生产决策更科学 |
案例说明 某大型硅片企业引入简道云生产管理系统后,实现了从原料入库到成品出库的全过程数字化,工艺异常响应时间缩短50%,废品率下降30%,管理人员可以通过系统随时调取工艺参数和生产追溯信息,大幅提升了生产线的透明度与稳定性。
五、硅料生产工艺提升与未来趋势分析
- 高纯度方向:新型提纯工艺(如等离子体提纯、区熔多次循环)逐步应用,目标向12N、13N发展。
- 节能降耗:还原反应热回收、绿色电力使用正在成为行业新标准。
- 智能制造:AI算法辅助工艺优化、自动化检测逐步普及。
- 绿色环保:副产物回收、废气处理、循环经济体系建设日益完善。
- 管理系统集成:生产管理平台与ERP、MES、LIMS深度融合,数据驱动制造升级。
| 未来趋势 | 主要表现 | 行业意义 |
|---|---|---|
| 超高纯度 | 纯度提升至12N以上 | 支撑下一代半导体/光伏 |
| 智能生产 | 全流程自动化、智能决策 | 提高效率,降低成本 |
| 绿色制造 | 能源结构优化、废弃物资源化 | 可持续发展 |
| 融合管理 | 多系统数据一体化、平台化管控 | 信息流闭环 |
六、总结与行动建议
硅料生产流程涉及原料提纯、三氯氢硅制备、还原沉积、棒状硅生长、切割加工及检测包装等多个环节,每一步都直接影响产品纯度和性能。把控关键工序、推进智能化管理、持续优化工艺参数,是提升硅料品质和企业核心竞争力的必由之路。 建议相关企业:
- 定期复盘工艺流程、强化工序数据采集
- 引入生产管理系统提升过程透明度与追溯能力
- 加强员工技能培训与技术创新投入
- 主动探索绿色、智能化升级路径,抢占行业高地
如需进一步实践数字化管理,推荐体验我们公司正在使用的简道云生产管理系统模板,可直接自取,支持个性化编辑调整,助力企业高效落地生产管理与流程优化:https://s.fanruan.com/aqhmk
精品问答:
硅料生产工序流程包括哪些关键步骤?
我最近对硅料生产过程很感兴趣,但发现信息比较分散。想了解整个硅料生产工序流程具体包括哪些关键步骤,方便我系统学习相关知识。
硅料生产工序流程主要包括以下关键步骤:
- 高纯度硅矿的提取和预处理
- 硅矿还原反应制备多晶硅(如硅热还原)
- 多晶硅的精炼和提纯(例如区熔法)
- 硅锭的铸造和切割成硅片
- 表面处理和检测。通过这5个核心步骤,硅料从原材料转变为高纯度、多晶硅片,满足光伏和半导体行业的严格标准。
| 关键步骤 | 说明 | 技术案例 |
|---|---|---|
| 硅矿预处理 | 去除杂质,保证原料质量 | 机械破碎+化学浸洗 |
| 硅热还原 | 高温还原制备多晶硅 | 还原反应温度约为2000℃ |
| 区熔提纯 | 精炼硅料纯度达99.9999% | 使用区熔法去除金属杂质 |
| 铸造切割 | 制备硅锭并切割成硅片 | 精密切割保证厚度均匀 |
| 表面处理 | 去除表面缺陷,提升性能 | 化学抛光和检测 |
根据行业数据显示,纯度提升1%可直接提高光伏组件效率约0.3%,体现了关键步骤对产品性能的决定作用。
硅料生产中的区熔提纯技术为什么重要?
我看到很多资料提到区熔提纯对硅料质量提升很关键,但不太理解具体原因和原理。能详细说明区熔提纯技术在硅料生产工序流程中的作用吗?
区熔提纯技术是硅料生产中至关重要的步骤,主要用于提升多晶硅的纯度,去除金属杂质和非硅元素。其工作原理是通过高温局部熔化硅锭,使杂质向未熔化区域迁移,从而实现金属杂质的分离。
技术要点如下:
- 熔区移动速度控制在几毫米/分钟,保证杂质有效迁移
- 纯度可从99.99%提升至99.9999%(6N级)以上
案例说明:一家光伏企业通过引入先进区熔设备,将硅料纯度提升0.1%,光伏电池转换效率提高约0.2个百分点。
| 优势 | 说明 |
|---|---|
| 高纯度提升 | 去除重金属杂质,提升电子性能 |
| 过程可控 | 温度和熔区移动速度精确调节 |
| 成本效益 | 相较于化学法更环保且经济 |
综上,区熔提纯技术是保证硅料品质,满足高端光伏和半导体需求的关键环节。
如何通过表面处理提高硅料的使用性能?
我了解到硅料表面处理对最终产品性能有影响,但具体有哪些技术手段?这些表面处理如何提升硅料的使用性能?
硅料表面处理主要目的是去除表面缺陷和杂质,提升硅片的电学性能和机械强度。常见技术包括:
- 化学抛光:利用酸碱溶液去除微小表面缺陷,减少表面粗糙度。
- 等离子体处理:增强表面活性,提高后续工序的结合力。
- 表面钝化:减少表面载流子复合,提高光电转换效率。
技术案例:某硅料厂通过优化化学抛光工艺,表面粗糙度降低30%,有效减少了光伏电池的表面缺陷率,提升了光电转换效率0.15%。
| 表面处理技术 | 作用 | 优势 |
|---|---|---|
| 化学抛光 | 去除缺陷,平滑表面 | 提升硅片质量稳定性 |
| 等离子体处理 | 增强表面活性 | 改善后续电镀/涂层效果 |
| 表面钝化 | 降低载流子复合 | 提高光电效率 |
通过科学的表面处理,硅料的性能优化显著,有助于提升下游光伏和半导体产品的整体竞争力。
硅料生产工序中如何控制杂质含量以保证产品质量?
我对硅料生产中的杂质控制很感兴趣,尤其是如何在各个工序中有效降低杂质含量,确保最终硅料质量符合行业标准?
控制杂质含量是硅料生产工序流程中的核心环节,直接决定硅料的性能和应用价值。关键控制措施包括:
- 原料筛选:采用高纯度硅矿,减少初始杂质含量。
- 还原反应优化:调控反应温度和气氛,避免外源污染。
- 区熔提纯:多次区熔循环,分阶段降低金属杂质浓度。
- 尾气处理及洁净环境:防止二次污染。
数据表明,硅料中金属杂质含量降低至1 ppm以下,光伏转换效率可提升5%以上。
| 控制环节 | 措施 | 具体效果 |
|---|---|---|
| 原料预处理 | 机械筛选+化学清洗 | 杂质降低10-20% |
| 还原反应 | 温度、气氛精准控制 | 减少外源污染 |
| 区熔提纯 | 多次熔炼循环 | 杂质含量降低至1 ppm |
| 生产环境 | 洁净室及尾气处理 | 防止二次污染 |
通过多层次、多工序的杂质控制,硅料生产能够稳定产出高纯度产品,满足行业严格的质量要求。
