仓库货物管理ER图详解，如何高效设计仓库货物ER图？

俞璩

·

2025-11-03 04:08:13

阅读16分钟

已读36次

仓库货物管理ER图详解，如何高效设计仓库货物ER图？**1、明确仓库业务需求；2、合理划分实体与关系；3、注重数据完整性与扩展性；4、利用标准化设计方法优化结构；5、结合自动化工具提升效率。**其中，合理划分实体与关系是高效ER图设计的关键。例如，在仓库管理系统中，应将“货物”、“仓库”、“库存记录”、“入库单”、“出库单”等核心业务对象抽象为实体，并明确实体间的业务关系，如“货物与库存记录的一对多关系”、“入库单关联多个货物”等。这样不仅有助于后续系统开发、数据查询和维护，也便于应对业务变化对系统架构的扩展需求。通过标准化设计和智能工具辅助，可以显著提升仓库货物管理的数字化水平和运营效率。

《仓库货物管理ER图详解，如何高效设计仓库货物ER图？》

---

一、仓库货物管理ER图设计概述

仓库货物管理ER图是实现仓库信息化、自动化运营的基础。ER图，即实体-关系（Entity-Relationship）图，能清晰展示业务对象（实体）、属性与对象之间的关系，是数据建模和系统开发的核心环节。高效设计ER图不仅能帮助开发者理清业务逻辑，也能为后续系统迭代和扩展打下坚实基础。

1. 为什么仓库管理需要ER图？

• 明确数据结构，避免冗余与混乱。
• 便于业务流程梳理，提高开发效率。
• 支持数据一致性与完整性校验。
• 方便后续功能扩展和系统升级。

2. 构建ER图的基本流程

步骤	内容说明
业务梳理	明确仓库业务流程与核心对象
实体抽象	提取主要实体（如货物、仓库、出入库单等）
属性定义	为每个实体定义合适的属性（如编号、名称、数量等）
关系分析	明确实体之间的关系类型（一对多、多对多等）
完善细节	补充约束、业务规则、主外键设计等
图形绘制	使用工具绘制标准ER图

---

二、核心实体与关系详解

在仓库货物管理系统中，常见的核心实体包括：仓库、货物、库存、入库单、出库单、供应商、客户等。合理划分实体与关系，是高效设计ER图的基础。

1. 主要实体及属性列表

实体	关键属性	描述
仓库	仓库编号、名称、地址、负责人	管理货物存储的物理空间
货物	货物编号、名称、规格、类别、单位	仓库中实际存储的物品
库存记录	记录编号、仓库编号、货物编号、数量、批次	记录某仓库某货物的库存情况
入库单	入库单编号、日期、仓库编号、货物明细、供应商	记录货物入库的业务单据
出库单	出库单编号、日期、仓库编号、货物明细、客户	记录货物出库的业务单据
供应商	供应商编号、名称、联系人、联系方式	货物的供货来源
客户	客户编号、名称、联系人、联系方式	货物的需求对象

2. 主要关系类型及说明

实体A	实体B	关系类型	业务含义
仓库	库存记录	一对多	一个仓库有多个库存记录
货物	库存记录	一对多	一种货物可有多个库存记录
入库单	仓库	多对一	多个入库单对应一个仓库
入库单	货物	多对多（明细）	一个入库单可包含多种货物
出库单	仓库	多对一	多个出库单对应一个仓库
出库单	货物	多对多（明细）	一个出库单可包含多种货物
入库单	供应商	多对一	多个入库单关联一个供应商
出库单	客户	多对一	多个出库单关联一个客户

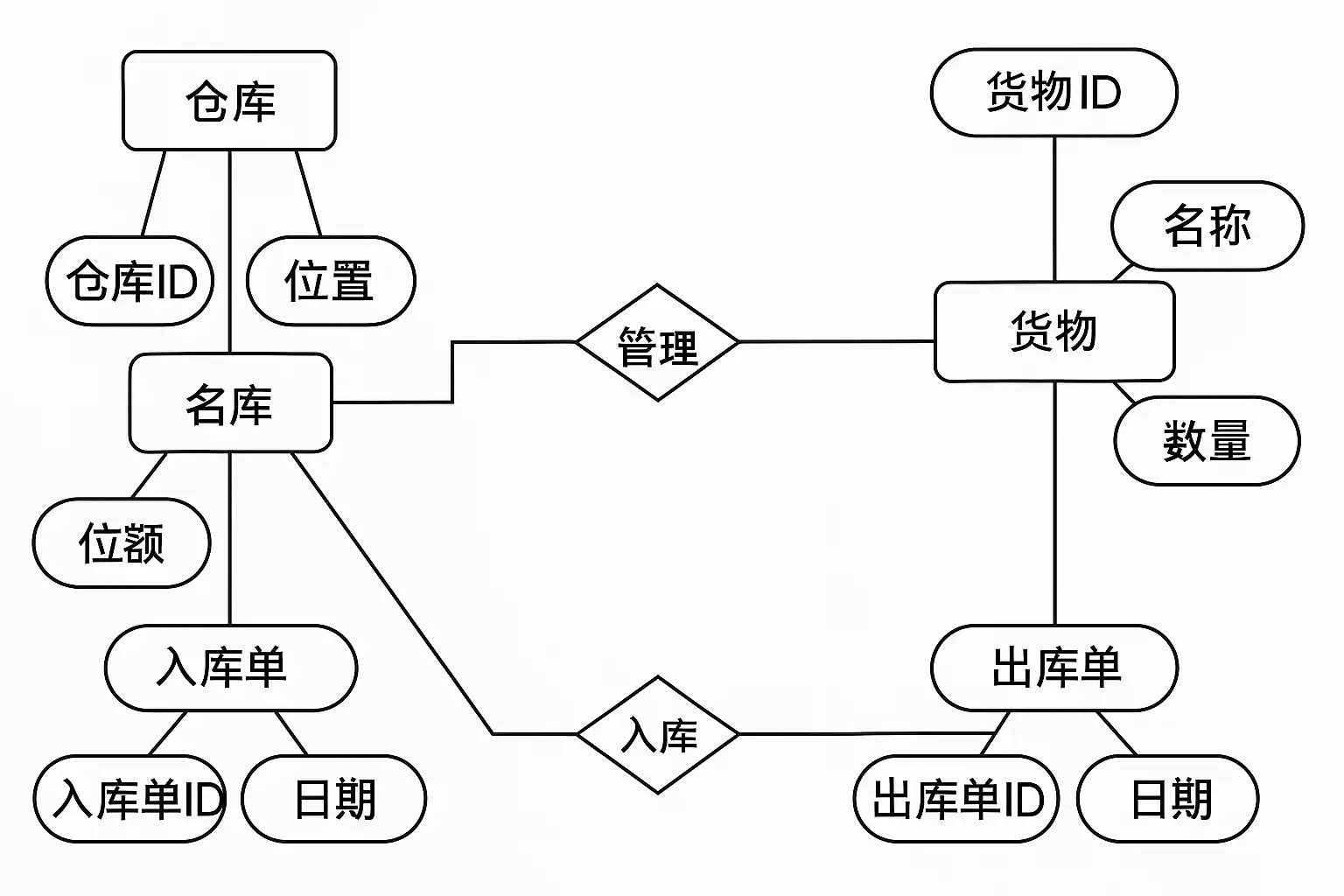

3. ER图关系示例（文字版）

• 仓库 ← 一对多 → 库存记录 ← 一对多 → 货物
• 入库单 ← 多对一 → 仓库
• 入库单 ← 多对多 → 货物（通过入库明细表）
• 入库单 ← 多对一 → 供应商
• 出库单 ← 多对一 → 仓库
• 出库单 ← 多对多 → 货物（通过出库明细表）
• 出库单 ← 多对一 → 客户

---

三、高效设计仓库货物ER图的关键方法

设计高效的仓库货物管理ER图，应遵循以下原则和方法：

1. 明确业务需求

• 与业务团队或仓库主管沟通，确保ER图覆盖实际流程和管理需求。
• 识别必须管理的业务对象及其生命周期（如货物追踪、批次管理等）。

2. 标准化实体划分

• 按照业务逻辑区分核心实体和辅助实体，避免属性与关系混淆。
• 对多对多关系采用中间表（如入库明细、出库明细）进行抽象。

3. 数据完整性与一致性

• 为关键实体设置主键，确保数据唯一性。
• 设计外键约束，以保证实体间数据关系的正确性。
• 针对业务规则，设置必要的触发器或校验逻辑（如库存不能为负）。

4. 可扩展性设计

• 为实体预留扩展属性字段，便于后续业务升级。
• 采用灵活的表结构，支持多仓库、多货主等复杂场景。
• 将可变属性（如货物扩展信息）单独拆分表，避免主表膨胀。

5. 融合自动化工具与模板

• 利用数据建模工具（如PowerDesigner、简道云WMS模板）减少人为错误。
• 参考行业标准模板，提升设计效率和准确性。

6. 设计步骤一览表

步骤	关键动作	结果
需求调研	梳理业务流程，识别核心对象	明确实体及关系
结构抽象	划分实体、属性、关系、约束	绘制初步ER图
关系优化	规范主外键、处理多对多关系、补充细节	完善ER图结构
工具辅助	使用专业建模工具或行业模板	生成标准ER图
校验与调整	与业务、技术团队确认，调整优化	最终版ER图定稿

---

四、仓库货物ER图的完整示例解析

以通用仓库货物管理为例，构建一份标准ER图结构，包括核心实体及其关系。下表展示主要实体及关系：

1. 实体及属性表

实体	主要属性	说明
仓库	ID, 名称, 地址	物理仓库信息
货物	ID, 名称, 规格, 单位	存储或管理的商品
库存	ID, 仓库ID, 货物ID, 数量, 批次	某仓库某货物的库存数量
入库单	ID, 仓库ID, 日期, 供应商ID	货物入库业务单据
入库明细	ID, 入库单ID, 货物ID, 数量, 单价	入库单所含货物明细
出库单	ID, 仓库ID, 日期, 客户ID	货物出库业务单据
出库明细	ID, 出库单ID, 货物ID, 数量, 单价	出库单所含货物明细
供应商	ID, 名称, 联系人	货物来源渠道
客户	ID, 名称, 联系人	出库对象

2. 关系归纳

• 仓库与库存：一对多关系
• 货物与库存：一对多关系
• 入库单与入库明细：一对多关系
• 入库明细与货物：多对一关系
• 出库单与出库明细：一对多关系
• 出库明细与货物：多对一关系

3. ER图结构化描述

erDiagram
WAREHOUSE ||--o\{ STOCK : contains
GOODS ||--o\{ STOCK : item_of
WAREHOUSE ||--o\{ IN_ORDER : has
IN_ORDER ||--o\{ IN_ORDER_DETAIL : includes
IN_ORDER_DETAIL \}o--|| GOODS : details
IN_ORDER \}o--|| SUPPLIER : supplied_by
WAREHOUSE ||--o\{ OUT_ORDER : has
OUT_ORDER ||--o\{ OUT_ORDER_DETAIL : includes
OUT_ORDER_DETAIL \}o--|| GOODS : details
OUT_ORDER \}o--|| CLIENT : requested_by

注：Mermaid语法仅供参考，如需实际绘制ER图可利用如简道云等可视化工具。

4. 场景实例说明

• 某货物A，编号1001，存储于仓库B（编号2002），库存数量500。
• 供应商C（编号3003）通过入库单D（编号4004）向仓库B供货，包含货物A和其它货物。
• 客户E（编号5005）通过出库单F（编号6006）从仓库B提货，包括货物A部分库存。

这种结构设计，既能清晰记录每一次货物的流转、库存变化，也便于后续查询、统计和追溯每一笔业务。

---

五、常见设计误区与优化建议

在实际仓库货物管理系统设计中，常见的ER图误区主要包括：

1. 实体与属性混淆

• 误将“货物类别”设为货物实体的属性，而不是单独实体，导致难以扩展。

2. 关系未规范化

• 多对多关系未用中间表抽象，导致数据冗余和维护困难。

3. 业务流程遗漏

• 忽略出入库明细，导致无法精确追踪货物流转。

4. 缺乏扩展性考虑

• 实体设计过于固定，新增业务场景（如多仓库、多货主）时难以适配。

5. 优化建议

问题类型	优化措施
实体划分不清	按业务对象抽象实体，辅助信息可拆分独立表
关系设计混乱	多对多采用中间表，规范主外键
数据冗余	合理拆分实体及属性，避免信息重复
可扩展性不足	预留扩展字段，支持多仓库、多货主等业务需求
工具使用欠缺	借助自动化建模工具，提升设计效率与准确性

---

六、行业模板与智能工具推荐

为简化仓库货物管理ER图设计流程，推荐使用行业标准模板和智能数据建模工具。例如：

1. 智能建模工具

• PowerDesigner：专业数据库建模工具，支持复杂ER图绘制。
• Visio：适用于初步图形绘制和团队协作。
• 简道云WMS仓库管理系统模板：免下载，在线即可使用，支持业务流程自定义和数据可视化管理。

2. 标准模板优势

• 快速搭建仓库货物管理的数据结构。
• 自动化生成数据表和业务流程，减少人为错误。
• 支持多场景扩展，如批次管理、条码追溯、库存预警等。

3. 简道云WMS仓库管理系统模板介绍

简道云WMS仓库管理系统模板，为企业和个人仓库管理提供一站式解决方案。其特色包括：

• 完整的仓库、货物、库存、出入库流程管理模块。
• 支持自定义实体与流程，适应不同业务需求。
• 强大的数据分析与报表功能，实时掌握库存与业务动态。
• 在线使用，无需下载与安装，极大提升部署效率。

官网地址： https://s.fanruan.com/npx7j;

---

七、总结与行动建议

仓库货物管理ER图设计，是仓库信息化的核心环节。高效设计应坚持：业务需求为导向、实体关系规范化、数据完整性保障、可扩展性优先、智能工具辅助等原则。通过合理划分实体与关系、采用标准化设计流程，不仅能提升系统的开发与维护效率，还能应对多变的业务场景和后续扩展需求。

建议行动步骤：

1. 结合实际仓库业务，梳理并抽象核心实体与关系；
2. 使用行业模板或专业工具，如简道云WMS仓库管理系统模板，快速搭建ER图和业务流程；
3. 定期与业务和技术团队复盘，持续优化ER图结构与流程设计；
4. 建立完善的数据校验与监控机制，保障仓库数据安全与业务连续性；

最后推荐：简道云WMS仓库管理系统模板：https://s.fanruan.com/npx7j

精品问答:

---

什么是仓库货物管理ER图，如何理解其核心组成部分？

我最近在学习仓库管理系统，看到很多提到ER图，但不太清楚仓库货物管理ER图具体包含哪些核心组成部分，怎样理解这些元素之间的关系？

仓库货物管理ER图（实体-关系图）是一种用来表示仓库货物及其管理相关数据结构的图示工具。核心组成部分包括：

1. 实体（如货物、仓库、供应商、订单）
2. 属性（例如货物的ID、名称、数量、存放位置）
3. 关系（如货物存储在仓库、供应商提供货物、订单包含货物）

通过这些实体和关系的建模，ER图清晰展现了仓库货物管理的业务流程和数据关联，帮助设计高效数据库结构。举例来说，‘货物’实体的属性包含货物编号（唯一标识）、名称和数量，关系“存储于”连接货物与仓库实体，体现货物的存储位置。

如何高效设计仓库货物管理ER图以提升系统性能？

我负责一个仓库管理系统的数据库设计，想知道怎样设计仓库货物管理ER图才能既准确反映业务需求，又能提升系统性能，有什么设计技巧吗？

高效设计仓库货物管理ER图的关键在于合理规范化和实体划分，具体技巧包括：

• 规范化处理：避免数据冗余，采用第三范式（3NF）设计，确保每个实体只存储相关信息。
• 明确主键和外键：主键保证实体唯一性，外键维护实体间关系，便于数据完整性与查询优化。
• 使用弱实体和复合属性：例如‘库存批次’可作为货物的弱实体，关联批次号、生产日期，增强数据细粒度。
• 设计合理的关系类型和基数（1:1, 1:N, N:M），避免复杂多对多关系，必要时使用关联实体。

据统计，规范化设计能减少30%-50%的数据冗余，查询效率提升20%以上，确保系统稳定运行。

仓库货物管理ER图中如何处理多对多（N:M）关系？

我在设计仓库货物ER图时遇到了货物和订单之间的多对多关系，感觉不太好表达，想知道如何合理处理这种多对多关系？

多对多（N:M）关系在仓库货物管理ER图中常见，例如一个订单包含多个货物，一个货物也可能出现在多个订单中。合理处理方法是引入关联实体（桥接表），具体步骤如下：

实体	说明
订单（Order）	订单编号、日期、客户信息
货物（Goods）	货物编号、名称、规格
订单货物（Order_Goods）	关联订单和货物的中间实体，包含数量、价格等属性

通过“订单货物”实体，将N:M关系拆分成两个1:N关系，既保持数据完整又方便查询和维护，降低数据冗余。

有哪些常见的仓库货物管理ER图设计误区，如何避免？

我听说仓库货物管理ER图设计中有很多容易犯的错误，想了解常见的设计误区以及避免方法，确保设计合理高效。

常见的仓库货物管理ER图设计误区包括：

1. 忽视规范化，造成数据冗余和更新异常。
2. 混淆实体和属性，导致模型不清晰。
3. 忽略关系基数，造成逻辑错误。
4. 过度设计，实体过多反而复杂难维护。

避免方法：

• 遵循数据库设计规范，如第三范式。
• 明确区分实体、属性及关系，采用统一符号。
• 认真分析业务流程，正确设置关系基数。
• 保持设计简洁，满足业务需求即可。

根据调研，合理设计的ER图能提升系统开发效率40%以上，减少30%后期维护成本。
