ERP流程图操作指南，快速上手秘籍有哪些？ERP流程图怎么画更高效？

场早使

·

2025-11-24 12:41:03

阅读15分钟

已读49次

摘要：ERP流程图要高效，关键在于方法与落地工具的合拍。核心秘诀是：1、先分层建模再细化泳道、2、用BPMN标准图元统一语义、3、以“事件-任务-网关”三板斧表达控制逻辑、4、围绕主数据与单据流串起跨部门业务、5、以模板化和复用库加速画图、6、流程图与ERP配置、权限、审批自动化双向对齐。快速上手从确定边界与产出物开始，遵循“从右到左定义价值、从左到右编排动作”的路径，最后用版本管控与数据回填闭环验证，确保图可执行、可度量、可优化。

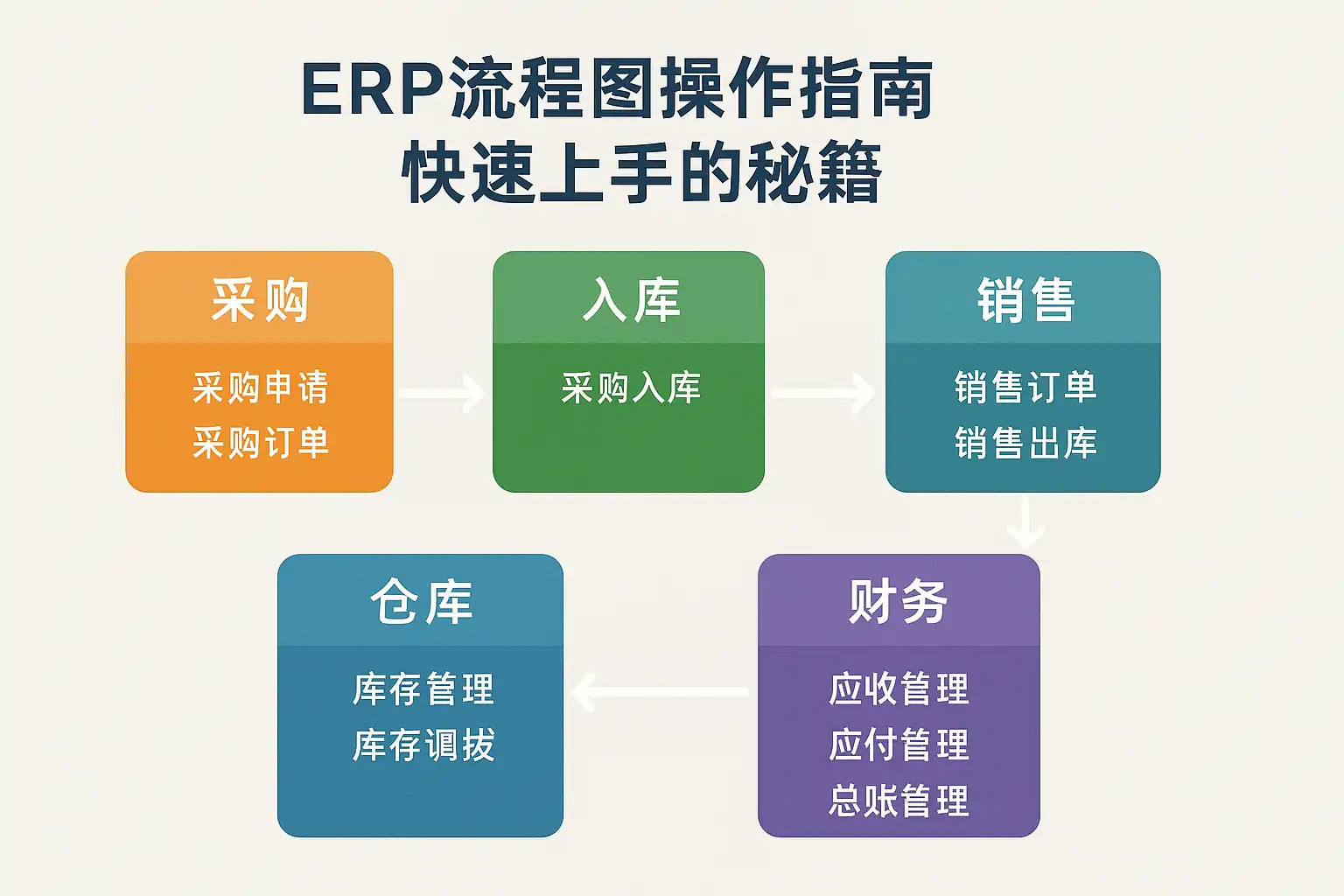

《ERP流程图操作指南，快速上手秘籍有哪些？ERP流程图怎么画更高效？》

一、为什么需要ERP流程图：价值、边界与产出

• 价值定位
• 让跨部门说同一种语言：降低需求歧义与返工
• 显式化控制点与职责：强化内控与审计可追溯
• 让系统配置有依有据：字段、权限、审批、自动化可映射
• 为持续优化提供基线：以指标与数据驱动改进
• 范围与边界
• 从端到端链路出发：P2P（采购到付款）、O2C（订单到收款）、F2R（预测到补货）、R2R（记录到报告）
• 明确输入/输出：上游触发条件、下游产出与系统对象（单据、台账、接口）
• 产出物
• 1页端到端概览图（层级0）
• 分泳道BPMN执行图（层级1）
• 控制点与字段字典、RACI与审批矩阵
• 风险-控制-证据一览（支撑内控与稽核）

二、快速上手六步法：从右到左定义价值，从左到右编排动作

• 步骤清单

1. 确认目标与度量：交付什么业务结果（如按时交付率OTIF≥95%）
2. 明确范围与参与方：部门与角色、系统与外部接口
3. 识别关键对象：单据、主数据、关键字段、状态机
4. 事件驱动拆解：定义触发事件、任务、分支网关、异常处理
5. 放置控制点：谁审批、凭什么、在何时；记录何种证据
6. 对齐系统实现：配置表单、权限、审批、自动化与集成

• 结果要求
• 可执行：每个任务都有角色、输入、输出与系统位置
• 可控：关键节点有审批或校验
• 可度量：每段流程有时长、错误率、在制量（WIP）指标

三、BPMN图元与命名规范：最小但足够

• 命名原则
• 任务=动宾结构（动词+对象），如“创建采购申请”
• 事件=业务语义（何时、何因），如“供应商中标”
• 网关=判定语义（依据字段/规则），如“金额是否超授权阈值”
• 最小图元清单与用法

图元	形状	语义与用法	示例
开始/结束事件	圆	流程入口/出口；可加消息/计时等类型	订单创建触发/订单关闭
任务	圆角矩形	原子步骤；动宾命名；绑定角色与系统	录入收货单
子流程	带+	可折叠细化；跨页复用	供应商评审子流程
网关（排他XOR）	菱形	单选分支	需求是否紧急
网关（并行AND）	菱形加十字	并行执行与汇聚	收货与质检并行
中间事件	双圈	等待或捕获事件	等待回款
数据对象	带折角纸	核心单据/主数据	采购订单PO
连接/消息流	实线/虚线箭头	顺序/跨泳道系统消息	ERP→WMS出库指令
注释	角标说明	规则、阈值、公式引用	授权≥10万需总监批

四、常见端到端模板：P2P/O2C/MTS-MTO/盘点/结算

• P2P（采购到付款）核心泳道：需求方-采购-供应商-仓库-财务-ERP
• 需求申请→比价/招标→下PO→收货/质检→对账→应付→付款
• O2C（订单到收款）核心泳道：销售-客户-计划-仓库-财务-ERP
• 获取订单→信用检查→备货/生产→发货→开票→收款→对账
• MTS/MTO（按库存/按单生产）核心泳道：计划-生产-质检-仓库-财务
• MPS/MRP→工单→投料→在制→完工入库→成本归集→结算
• 库存盘点：计划-仓库-财务-审计
• 生成盘点任务→冻结→盘点→差异复核→调账→解冻
• 成本结算：成本-财务-仓库
• 采结/销结→产成品成本→期间费用分摊→月结关账

五、从0到1实操：以泳道图完成一个P2P流程

• 泳道设置：需求方、采购、供应商、仓库、财务、ERP系统
• 步骤要点

1. 开始事件：业务需求产生（项目立项/安全库存预警）
2. 创建采购申请（PR）：字段含品类、数量、预计到货、预算科目
3. 审批网关：金额阈值、预算余额、黑白名单、紧急标识
4. 比价/招标子流程：技术/商务评分权重、投标截止计时中间事件
5. 发PO：锁定价格与交期，触发供应商确认消息流
6. 收货并质检（并行网关）：合格则入库，不合格走不良处置子流程
7. 三方匹配（发票-收货-PO）：不一致进入异常处理与补差
8. 生成AP、发起付款审批：分预付款/尾款、里程碑事件
9. 结束事件：付款完成并完成对账

• 控制点清单
• 预算控制（申请时）；合规控制（供应商准入）；超额授权（PO）
• 三方匹配；黑名单阻断；付款前税务校验
• 输出物：字段字典、审批矩阵、异常闭环

六、字段与主数据：画图即定义数据契约

• 主数据
• 物料（编码、UoM、类别、ABC、批次/序列）
• 供应商（信用等级、结算方式、税率、黑白名单）
• 客户（信用额度、账期、开票资料）
• 组织（公司、业务单元、仓库、库位）
• 单据关键字段与状态机
• PR：申请人、预算科目、状态=草稿/审批中/已通过/已驳回/已关闭
• PO：供应商、交期、税率、状态=待确认/已确认/部分收货/完成
• 收货单：批次、质检结果、状态=合格/不合格/让步接收
• 发票：税码、价税合计、状态=已认证/未认证
• 数据质量控制
• 必填/唯一/枚举校验；跨单据一致性校验；自动编号；生命周期归档

七、RACI与审批矩阵：把“谁做什么”写进图里

节点	R(执行)	A(负责)	C(咨询)	I(知会)	审批规则
创建PR	需求人	部门经理	预算	采购	预算≥阈值需财务A
发出PO	采购	采购经理	质量/技术	需求方	金额≥10万需总监A
三方匹配	采购/财务	财务经理	仓库	供应商	差异>1%触发复核
付款	财务	财务总监	税务	采购	大额付款需联合会签

八、常见错误与对策：避坑清单

• 错误与对策
• 只画动作不画数据：在任务旁标注输入输出与字段
• 无异常路径：为每个关键任务补充“失败/超时/撤回”分支
• 审批泛化：以金额、品类、风险等级驱动审批矩阵
• 泳道过多：按角色集群而非具体人分泳道
• 版本失控：设立语义化版本标签，归档上版与变更记录
• 与系统脱节：流程图与ERP配置清单建立可追溯映射表

九、工具选择与效率提升：模板化+自动化

• 提效手段
• 模板与复用库：端到端骨架、常用网关、异常子流程
• 树形WBS到BPMN自动转换：从任务列表一键出图
• 表单与流程联动：字段字典生成表单、审批矩阵生成流程
• 检查清单脚本：自动检测悬线、无主任务、无输出节点
• 常用工具比较（含在线协作与与ERP落地能力）

工具	优势	局限	适用场景
Visio	桌面强大、可定制	协作弱、版本管理成本高	本地制图、合规文档
draw.io	免费、协作	插件生态较少	快速出图、教学
ProcessOn	中文协作好	高级自动化有限	团队共创
简道云ERP系统	表单+流程+数据一体、可低代码落地、审批自动化、集成友好	复杂BPMN高级子流程需建模取舍	从流程图直达可运行系统

• 说明：简道云ERP系统，官网地址： https://s.fanruan.com/2r29p; 用于快速把流程图映射为可执行的业务流程、表单、权限与自动化规则。

十、把流程图落地到系统：从图到可运行的方案

• 映射清单
• 任务→流程节点；审批网关→条件节点；数据对象→表单与数据表
• 角色→用户组与权限；消息流→集成或Webhook；事件→触发器
• 自动化与集成
• 根据字段阈值触发审批路径切换
• 三方匹配：自动校验PO/GR/Invoice，异常生成待办
• 库存同步：WMS/ERP单据状态驱动库存台账
• 对外接口：供应商门户、客户门户、税务/财务系统
• 变更管理
• 版本化流程：v1.2→v1.3，保留旧单据在旧流程，新增走新流程
• 回滚策略：灰度发布、关键节点多版本兼容

十一、实操案例：用简道云ERP系统快速搭建P2P

• 前置
• 导入P2P模板（采购申请、PO、收货、发票、付款等表单）
• 建立角色组：需求方、采购、仓库、财务、审计
• 步骤

1. 以模板生成“采购申请流程”，新增字段：预算科目、紧急度、项目号
2. 条件审批：金额≤1万部门经理，1-10万采购经理，>10万总监
3. 供应商准入：准入表单+状态机；PR到PO校验准入状态
4. 生成PO：自动带出供应商信息与价格清单；交期计算公式
5. 收货与质检：并行子流程，合格自动入库；不合格生成不良品处置单
6. 三方匹配自动化：对账失败自动生成“差异单”并推送采购与财务
7. 付款流程：预付款节点基于里程碑；发票税码校验
8. 仪表盘：采购周期、到货及时率、拒收率、付款周期

• 成效
• 建模到上线≤2天；异常闭环率↑，手工对账时间↓70%

十二、可度量、可优化：在图上挂指标

• 指标绑定方法
• 为每个任务标注开始/结束时间戳、处理人、队列等待时间
• 流水线思维：瓶颈=最长处理或等待的节点
• 常用指标
• P2P：采购周期、到货及时率、三方匹配首过率、拒收率、AP周转天数
• O2C：订单履约周期、OTIF、应收账期、退货率
• 生产：工单周期、良率、OEE、在制WIP
• 改进套路
• 取消或并联低价值审批；前置校验替代事后审批
• 标准化异常场景并用自动化触发处理
• 用事件日志挖掘（Process Mining）验证“实际流”与“设计流”差异

十三、内控与审计：风险-控制-证据三位一体

风险	控制点	证据	触发
超预算采购	预算校验+超额审批	审批记录、预算扣减日志	PR提交
串标与舞弊	多人评分+招投标留痕	评分日志、投标存档	招标
错付/重付	三方匹配+黑名单校验	匹配报表、黑名单快照	付款前
虚假入库	质检必填+批次追溯	批次台账、检验报告	收货
税务风险	税码校验+发票查验	发票认证回执	开票/收票

十四、行业差异化要点：别用一张图打天下

• 制造业：批次/序列号、BOM多层、工艺路线、返工/让步接收
• 分销/电商：预售/缺货处理、波次拣选、合单分单、逆向物流
• 医药/食品：有效期/温控、GxP合规、召回流程
• 项目型：里程碑付款、WBS对齐项目台账、合同变更管理

十五、流程图出图清单：一次做对

• 产出必备
• 层级0概览+层级1泳道BPMN
• 字段字典与单据状态机
• RACI与审批矩阵
• 异常与补救子流程库
• 版本与变更记录
• 评审检查
• 每个任务可定位到系统实现
• 每个分支有明确判定字段与规则
• 每个关键节点有控制点与证据
• 每个重要段落挂接指标与SLA

十六、实践问答：常见问题速答

• 问：泳道粒度多细合适？
• 答：以角色或岗位族群为单位，避免以具体人员建泳道。
• 问：审批点怎么定？
• 答：基于金额阈值、风险评分、合规要求“三维”，尽量用前置校验替代多级审批。
• 问：异常场景要不要都画？
• 答：高频/高风险必须画进主图；低频用注释或挂接子流程。
• 问：如何保证持续有效？
• 答：建立事件日志—指标—评审—版本更新闭环，每季度评审一次。

十七、与简道云ERP系统的结合：从图到低代码交付

• 结合方式
• 用端到端模板起步；表单=数据对象，流程=任务链路
• 条件审批由字段规则驱动；自动化基于事件与Webhooks
• 集成WMS/财务/税务接口，消息流落地为实际数据交换
• 推荐用法
• 把BPMN节点命名与表单字段同名，减少映射成本
• 用公共子流程复用“供应商准入/三方匹配/异常处理”
• 用视图与权限控制“岗位能见度”，提升内控强度

结尾总结与行动建议：

• 关键要点
• 以端到端为骨、BPMN为语、数据与控制为魂、模板与自动化为翼
• 流程图不是墙上画，而是系统里的“可运行蓝图”
• 行动清单（本周内可完成）

1. 明确一个端到端流程与3个业务指标
2. 画出层级0概览与层级1泳道图，补齐异常路径
3. 列出字段字典与审批矩阵，定义3个关键控制点
4. 在简道云ERP系统里搭建表单与流程，打通至少1条自动化
5. 发布v1.0并设定指标看板，预约两周后复盘

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP流程图操作指南中，如何快速上手绘制高效的ERP流程图？

我刚开始接触ERP流程图操作指南，觉得流程步骤繁多且复杂，不知道从哪里入手才能快速绘制出高效的ERP流程图，有没有什么快速上手的秘籍？

快速上手ERP流程图绘制，关键在于理解ERP系统的核心流程和使用合适的绘图工具。具体操作指南包括：

1. 明确流程目标：先梳理ERP系统中的关键业务环节，如采购、库存、销售。
2. 选择专业绘图软件：如Microsoft Visio、Draw.io，提升绘制效率。
3. 使用标准符号库：例如使用BPMN（业务流程建模符号）标准，便于统一理解。
4. 分步骤绘制：先绘制主流程，再补充异常处理和分支流程。

案例：某制造企业通过Visio绘制采购流程ERP流程图，减少流程错误率30%。

数据支持：根据统计，采用标准化流程图绘制方法能提升30%-40%工作效率。

ERP流程图怎么画更高效？有哪些技巧可以提高绘图效率？

我负责ERP流程图的绘制工作，但总觉得绘图过程耗时且重复，想了解有哪些技巧或方法可以帮助我提高ERP流程图的绘制效率？

提高ERP流程图绘制效率的技巧包括：

技巧	说明	案例与效果
模块化绘制	将流程拆分为模块，分段绘制便于管理和复用	某电商企业通过模块化绘制减少50%修改时间
使用模板和符号库	利用预设模板和符号库，避免重复绘制常用元素	某物流公司使用BPMN模板提升绘制速度40%
版本控制工具	结合版本控制管理流程图修改，避免重复劳动	某制造企业结合Git管理流程图版本，减少冲突30%
团队协作平台	借助云端协作工具实现多人同时编辑，提高沟通效率	某软件公司使用Draw.io多人协作功能提升效率35%

总结：结合软件工具和流程优化，ERP流程图绘制效率可提升30%-50%。

ERP流程图中常用的符号和技术术语有哪些？如何理解并应用它们？

在ERP流程图操作指南里经常看到一些专业符号和技术术语，我对它们的含义和使用方法不太了解，想知道常用符号有哪些，并且如何结合实际案例理解这些术语？

ERP流程图常用符号和技术术语包括：

• 开始/结束符（椭圆）：表示流程的起点和终点。
• 流程步骤（矩形）：表示操作或任务，如订单审核。
• 决策节点（菱形）：表示流程判断分支，如库存是否充足。
• 连接线（箭头）：表示流程顺序。

技术术语示例：

术语	含义	ERP流程中应用案例
BPMN	业务流程建模和符号标准	使用BPMN符号绘制采购审批流程，规范团队理解
SLA	服务水平协议	流程设计中定义订单处理SLA，保证时效性

案例说明：在某制造企业的ERP采购流程中，利用决策节点判断供应商资质，避免不合格采购，提升合规率25%。

绘制ERP流程图时，如何利用结构化布局和数据化表达提升流程图的专业性和可读性？

我发现很多ERP流程图看起来杂乱无章，难以快速理解流程细节，想知道如何通过结构化布局和数据化表达让流程图更专业、更容易阅读？

提升ERP流程图专业性和可读性的关键措施包括：

1. 结构化布局：采用层级分明的布局方式，如自上而下或从左到右，避免交叉线条。
2. 分区展示：将流程分为不同功能区块（采购、库存、财务），使用颜色区分，方便识别。
3. 数据化表达：在流程节点附加关键数据，如处理时间、成功率、异常率。
4. 列表和表格辅助：结合表格展示关键指标和流程说明，增强信息密度。

示例表格：

流程节点	平均处理时间	成功率	异常处理流程
订单审核	2小时	98%	异常订单进入人工复核
库存确认	1小时	99%	库存不足自动触发采购流程

案例：某ERP项目通过结构化流程图布局和数据注释，使流程理解时间缩短40%，提升跨部门协作效率。
