怎样用 Excel 做出气泡图？

这就是初级的气泡图，用excel就能实现，用于对比分析。

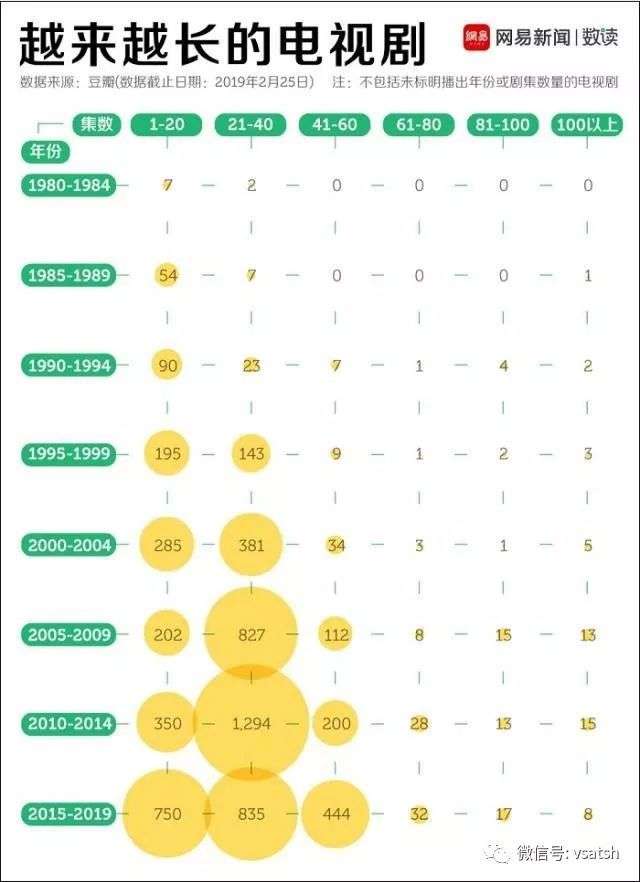

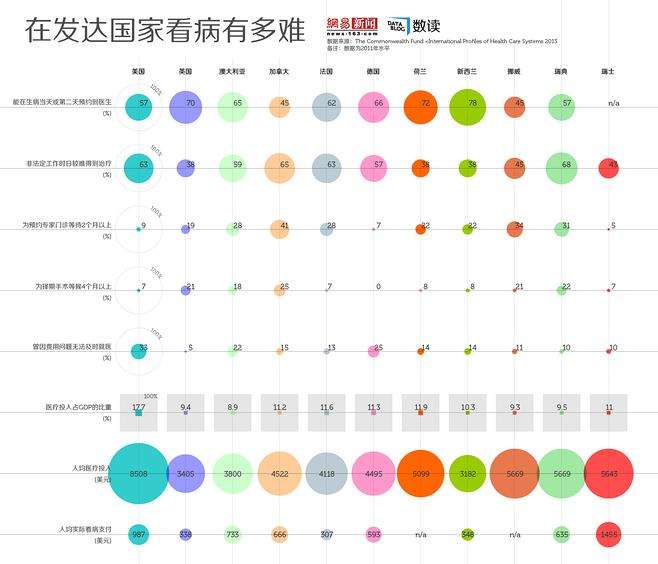

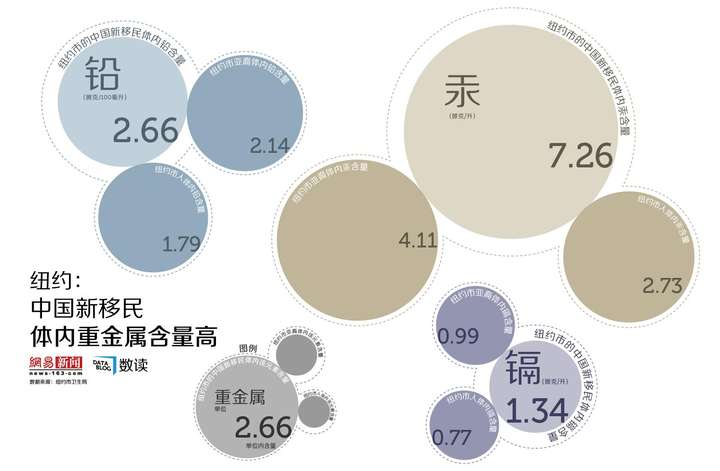

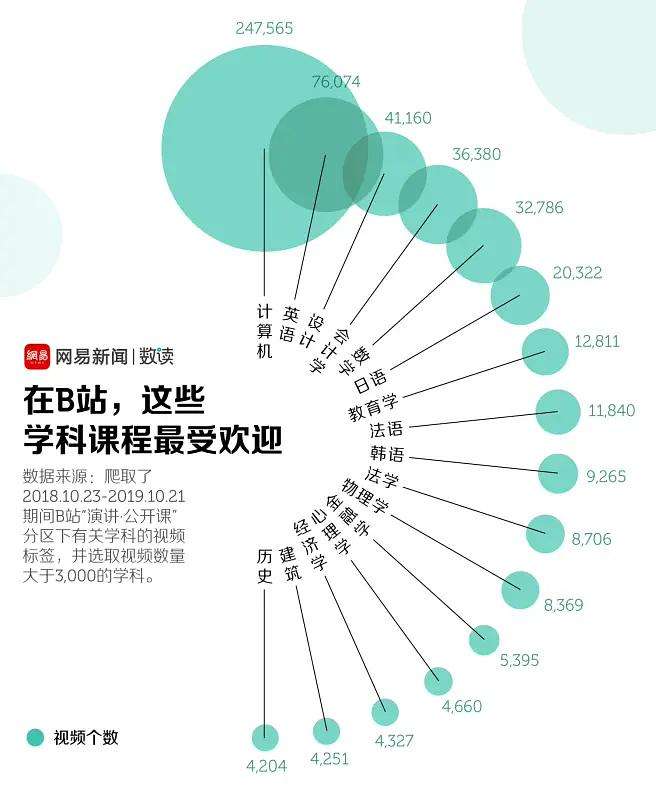

国内做的非常出色的气泡图，当属网易新闻的数读系列。

图表的配色和布局很好看，可读性非常高，一目了然。

就以网易数读的气泡图为例，分享两种excel制作方法：圆形气泡图+矩阵气泡图。

圆形气泡图：

图中用圆的大小表示销量大小，呈圆形分布。

这里我们要了解一下利用Excel散点图画圆的两个公式

• x轴=COS(PI*(ROW(1:1)-1)/12)
• Y轴=SIN(PI*(ROW(1:1)-1)/12)

输入公式后向下复制24行（共25行），插入带线散点图，即可生成圆。

其中，你可以用通修改row(1：1）调整点的密集程度，点少一半？

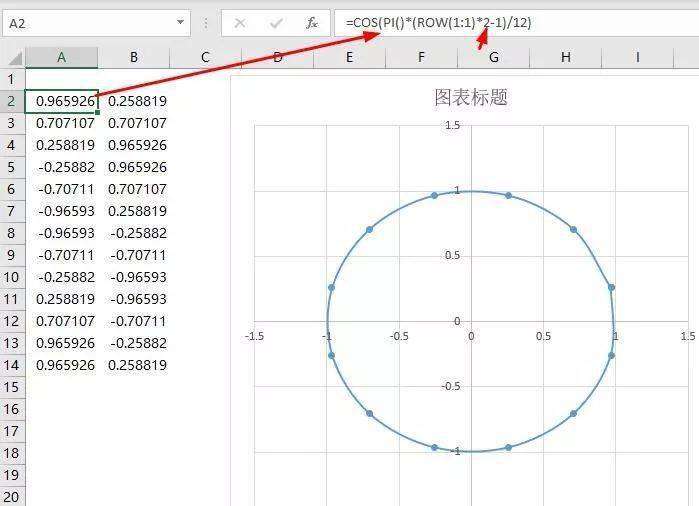

• x轴=COS(PI*(ROW(1:1) *2-1)/12)
• Y轴=SIN(PI*(ROW(1:1) *2-1)/12)

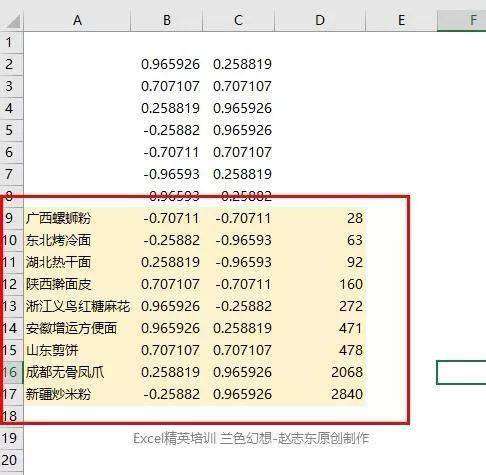

明白这个原理，我们就可以构造数据源了。根据图形显示要求，把数据放在公式的对应位置。

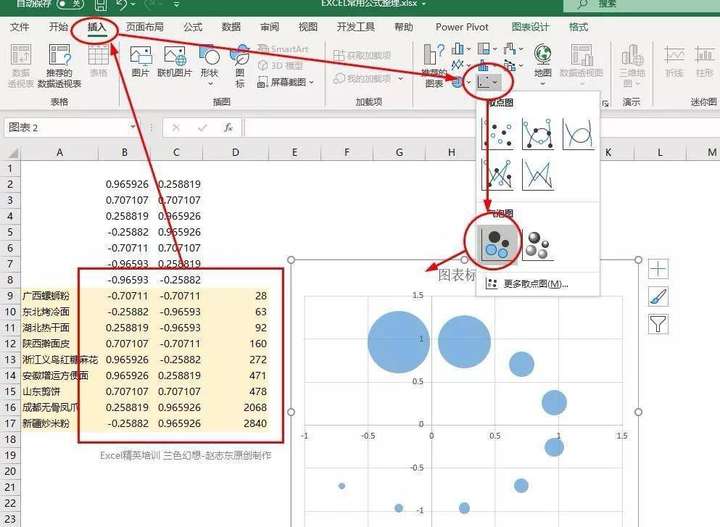

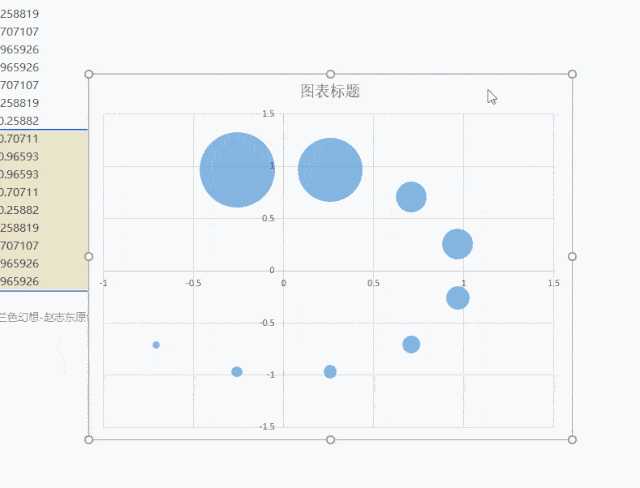

选取黄色区域（不要选A列）-插入气泡图

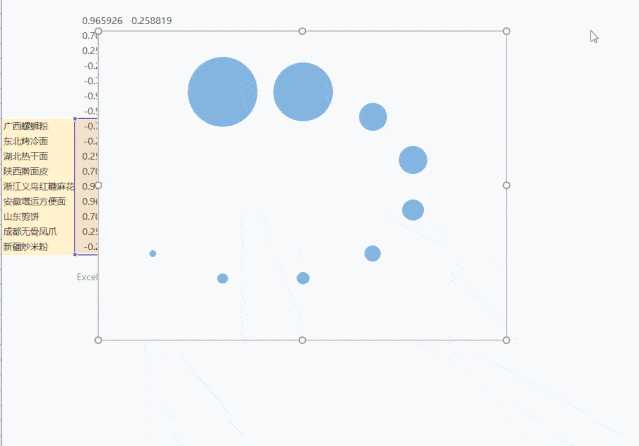

删除坐标轴、网格线：

添加数据标签

选中气泡图 - 添加数据标签 - 选中显示气泡大小 - 标签包括单元格的值，选取文字部分所在区域。

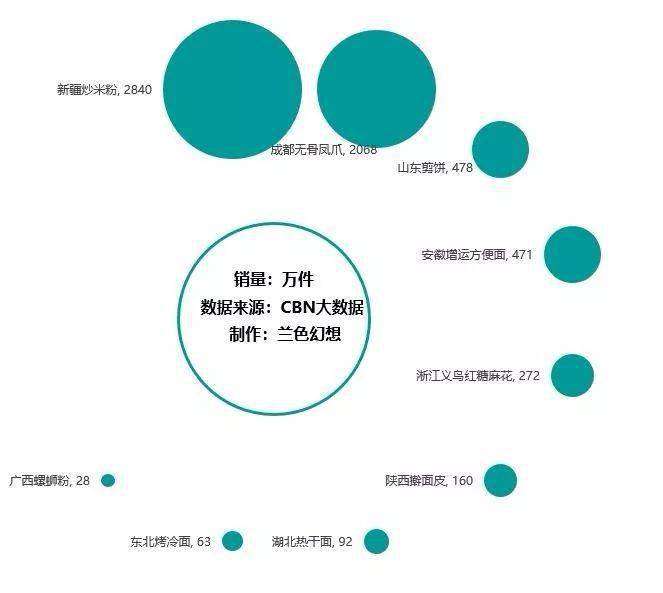

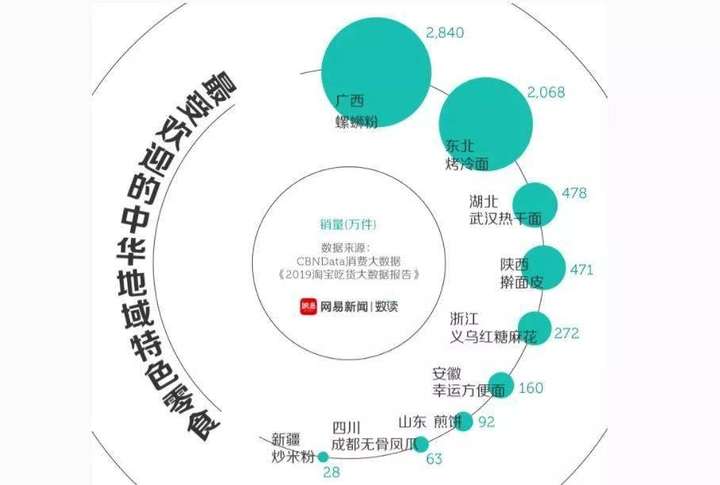

对图表颜色、格式进行调整，并添加对应文字，最终效果如下图所示：

注：连线可以插入图形，文字可以用艺术字的变形。这里不加详述。

矩阵气泡图：

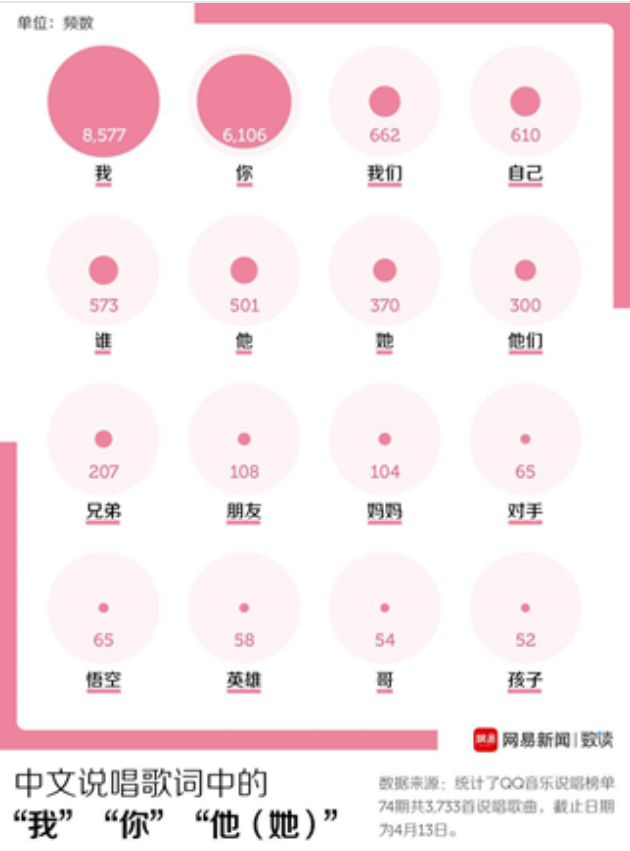

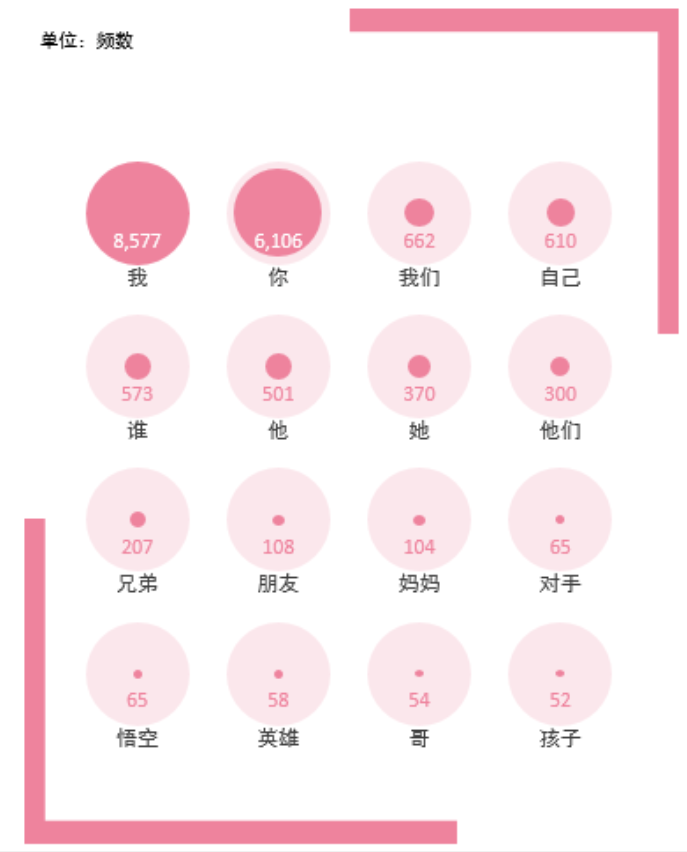

以最后这张举例。

我们观察可以发现：

❶ 图中由 16 个不同大小的圆状(深色)呈四行四列矩阵排列；

❷ 每个深色的圆状都有一个浅色且大小相同的圆作为背景；

❸ 图中文本标签和数字标签分别上下水平对齐，并由不同的颜色字体标识。

那么，我们用 Excel 能做出这种漂亮的图表吗？

当然可以！请跟着我的脚步往下走！

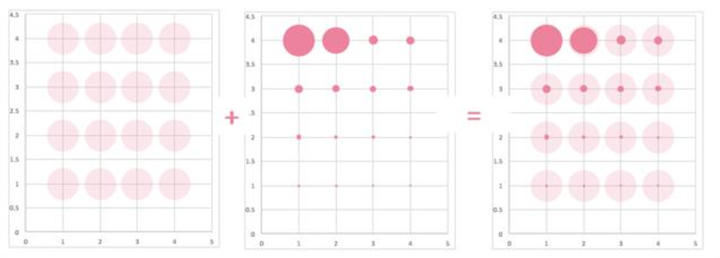

我们其实可以把这个图看作由两组气泡图叠加而成，如下图所示：

气泡图用于展示三个变量之间的关系。

绘制时将一个变量，放在横轴，另一个变量放在纵轴，而第三个变量则用气泡的大小来表示。

即：用 x，y 两个变量数值来确定气泡的位置，用气泡值表示大小。

▋作图数据准备

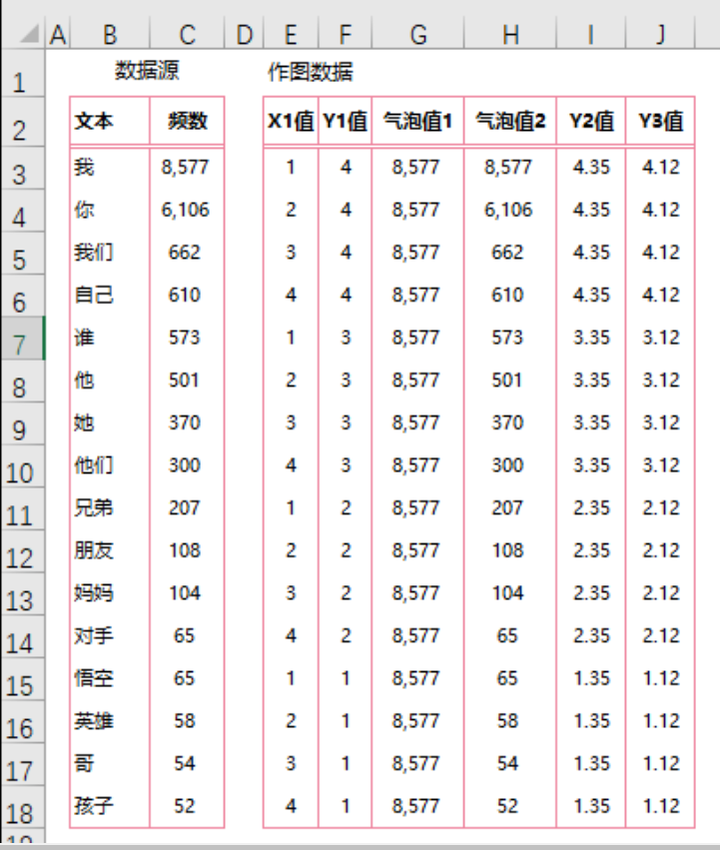

首先我们按照图，列出数据源，如 B:C 列；

然后来构造作图数据，如 E-J 列：

X1 值：由左至右的方向依次编号，如下图 E 列；Y1 值：从下至上的方向依次编号，如下图 F 列；
气泡值 1：=MAX(C$3:C$18) 下拉填充，如 G 列；气泡值 2：=C3，如H 列；
Y2 值：=F3 0.35 下拉填充，如 I 列；Y3 值：=F3 0.12，如J 列。

注：这里的 0.35 和 0.12 作用是设置标签的位置，数值可以视情况手动调整。

▋作图步骤

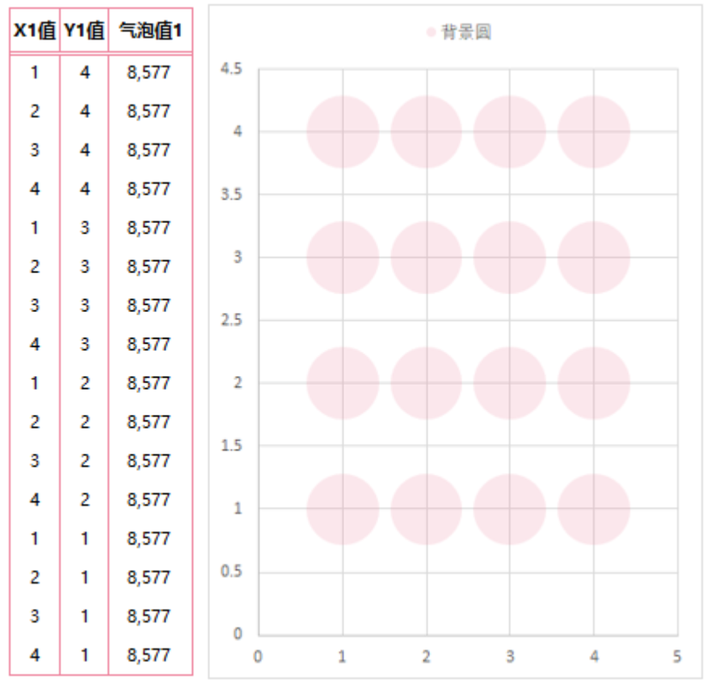

❶ 首先选择数据 X1 值，Y1 值，气泡值 1，插入气泡图作为背景（背景圆）。

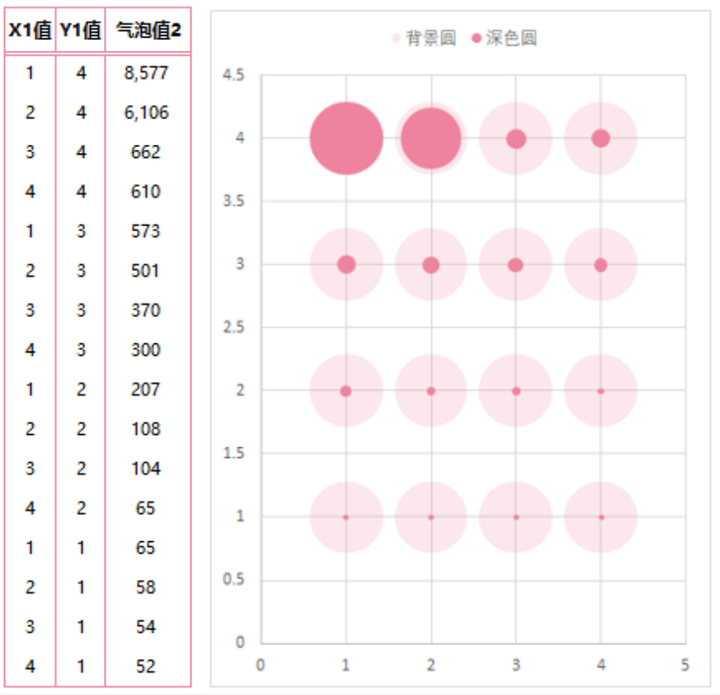

❷ 然后选择数据 X1 值，Y1 值，气泡值 2，增加另外一组气泡图（深色圆）。

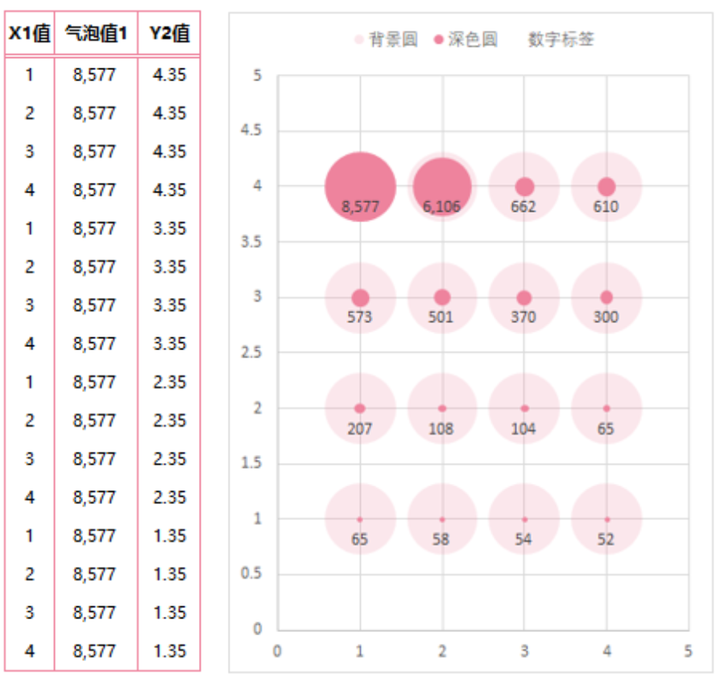

❸ 选择数据 X1 值，Y2 值，气泡值 1，再增加一组气泡图，填充为无色。设置数据标签数据为 C3:C18,标签位置：靠下。

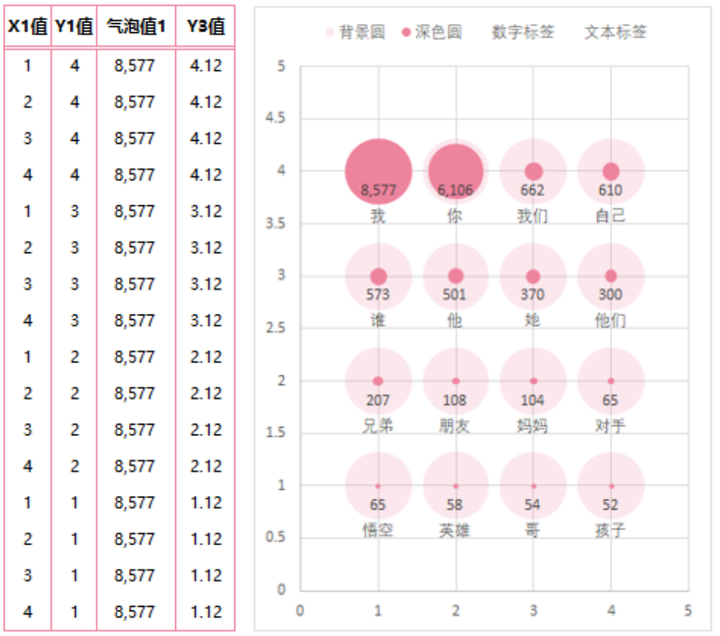

❹ 选择数据 X1 值，Y3 值，气泡值 1，再增加一组气泡图，填充为无色。

设置数据标签数据为 B3:B18,标签位置：靠下。

❺ 最后去掉网格线，图例，坐标轴，设置字体颜色、插入文本框，图形等，美化图表。

▋小结

❶ 当我们对同种类别作数据比较时(数据多，数值差异比较大)可以考虑使用该图表展示；

❷ 通过构造两列数值(横坐标和纵坐标)来确定气泡的位置，然后第三列值决定气泡的大小；

❸ 多次添加系列制作多组气泡图，既可以用来添加背景，还可以根据不同的需求，自由设置标签位置，起到视觉引导和大小比较的作用。

以上~
