ERP关联图纸技巧解析，如何高效实现图纸管理？

召恩支

·

2025-07-09 11:15:22

阅读9分钟

已读34次

在现代制造及工程管理领域，实现ERP系统与图纸的高效关联，关键在于：1、建立标准化的图纸编码体系；2、通过BOM（物料清单）模块进行深度集成；3、利用文档管理功能实现文件集中存储与权限控制；4、支持多格式文件及版本管理。其中，最为核心的是通过BOM与图纸的集成。例如，在生产流程中每个零部件或产品设计变更时，只需在ERP系统中更新BOM相应行项，并将最新设计图纸直接绑定，系统即可自动跟踪相应工序和材料变化，大幅提升数据一致性与流程效率。以下将系统阐述ERP关联图纸的具体方法、步骤及实践建议。

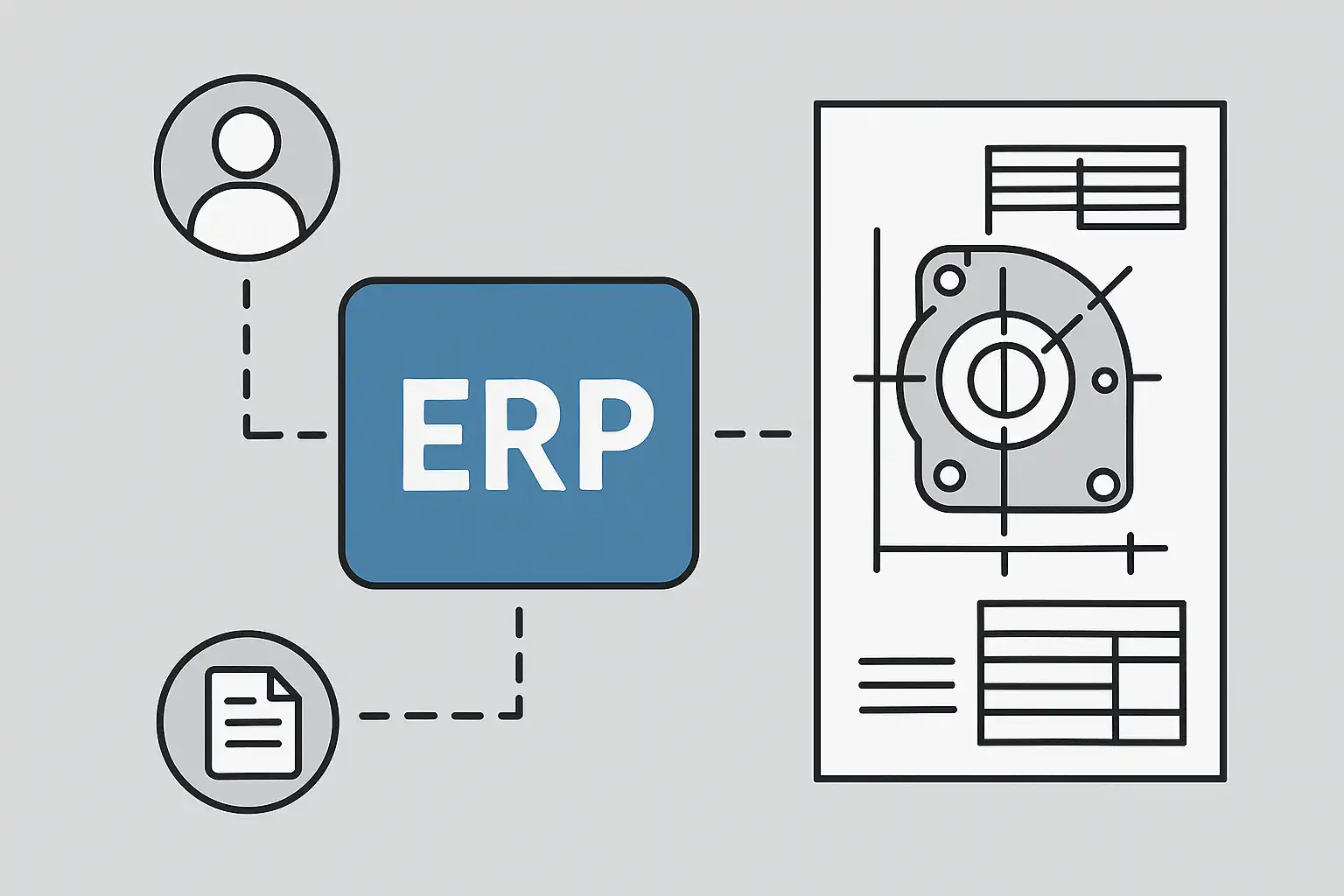

《erp如何关联图纸》

一、ERP与图纸关联的核心方式

在实际应用中，ERP系统关联图纸主要有以下几种方式：

序号	方式	说明
1	图纸编码与物料编码统一	给每张图纸分配唯一编号，与物料主数据中的编号建立一一对应关系
2	BOM（物料清单）内嵌链接	在BOM结构树中，每个零部件节点都可附加设计/工艺图纸链接
3	集成文档管理模块	ERP内置或外接DMS（文档管理系统），集中存储各类设计文件并分配访问权限
4	多格式支持与版本控制	支持PDF/DWG/STEP等多种格式文件上传，并对历史版本留档
5	流程审批集成	图纸变更流程与采购、生产等业务审批节点打通，实现全流程可追溯

详细说明——BOM内嵌链接法 这种方法广泛用于制造业。企业在BOM建模时，为每一个子项（如零件、部件）字段增加“关联图纸”属性。用户只需点击该属性，即可调用已上传至ERP文档库或外部PLM/PDM平台的最新版本设计文件。这样，无论是技术部门还是车间操作人员，都能通过统一入口获得准确无误的数据，有效避免了因手工查找导致的信息滞后和错误。

二、简道云ERP如何实现高效图纸关联

简道云ERP作为一款高灵活度企业信息化平台，专为数字化制造场景定制了多维度的数据及文档协同方案，其主要特性如下：

1. 灵活自定义表单与流程：用户可根据业务需要自定义“产品主数据”“工程变更单”“BOM结构表”等模块，将“上传/引用设计文件”字段添加到任意节点。
2. 多端访问便捷性：无论PC端还是移动端，均可随时查看并下载对应的工艺和装配图。
3. 安全分级权限管控：支持对敏感技术资料设置分项目/角色访问权限，有效防止泄密风险。
4. API集成能力强大：支持对接第三方PLM/PDM/CAD平台，实现跨系统数据流转。
5. 模板复用快速搭建：提供丰富行业模板库，助力企业快速上线并持续优化。

【示例应用场景】 例如某装备制造企业采用简道云ERP后，将所有零部件编码规则标准化，并利用“附件”功能将DWG、PDF等格式工艺文件批量导入到相应产品卡片下。生产计划员只需打开该卡片，即可一键获取全部当前有效版次的设计资料。同时，通过变更单流转机制，新旧版次切换做到历史留痕，全程透明。

三、实施步骤详解及注意事项

要顺利推进ERP-图纸集成落地，应遵循如下步骤：

1. 梳理现有产品结构及编码体系

• 清点所有现有品类和相关工程资料
• 制定统一命名规则（如A123-2024-001）
• 明确编码粒度（产品级/零部件级）

2. 配置或开发适配模块

• 自定义表单字段，如“主视图区”“装配指引”
• 搭建附件上传区，并设定最大容量及格式列表
• 配置索引便于全文检索

3. 批量导入历史资料

• 将原有电子版设计文件整理归类
• 批量导入至指定模块下，并建立索引关系

4. 制定变更及审批流程

• 增设“工程变更”业务流
• 每次提交新版本均需走审批节点，由技术负责人审核后发布

5. 权限配置与审计跟踪

• 按岗位设定读取/下载/编辑权限
• 开启下载日志记录，便于问题追溯

6. 培训推广及持续优化

• 对产线操作员进行实际演练
• 收集改进建议，不断完善界面和交互体验

【注意事项】

• 文件命名务必规范，否则易出现错链或覆盖风险
• 定期备份数据库和文档库
• 高频更新场合建议引入自动化脚本处理批量同步

四、常见难点解析与解决方案对比

不同类型企业在推进过程中会遇到不同难题，对比分析如下：

难点	表现	推荐解决方案
历史资料混乱	多套命名体系杂糅，大量未分类老旧资料	建立映射表，逐步清洗归档
技术部门协同困难	沟通成本高，新老版本混用	推行电子流转+强制审批+留痕
IT资源短缺	系统开发周期长，自主运维压力大	利用低代码平台如简道云自助配置
权限失控	文件随意被下载传播	分层授权+水印防扩散

实例说明——某汽车零部件厂商原先采用Excel+Baidu网盘手工维护BOM和CAD文件，经常发生找错版本事故。上线简道云后，通过标准化字段+自动触发提醒机制，实现从R&D到生产全链路唯一版本管控，不仅减少了70%的人力查验成本，还提升了订单响应速度。

五、未来趋势展望与智能化升级方向

随着工业互联网的发展，传统的ERP-图纸关联方式正迎来智能升级浪潮，包括但不限于：

1. AI辅助识别：利用OCR自动识别扫描版旧蓝图并归类映射，提高数字化转换效率；
2. 智能推荐：基于历史使用频率自动推荐相关设计资料给各业务部门；
3. AR融合展示：车间员工戴AR眼镜即可实时叠加装配指引和关键尺寸，无须反复切换终端；
4. 云端协作优化：异地团队远程评论批注，共享实时视图区动态；

这些创新手段日益丰富，为企业降本增效提供坚实保障。

---

总结： 综合来看，要让ERP系统高效关联和管控各类工程/工艺/装配等技术图纸，应坚持标准编码+BOM集成+安全权限+流畅体验四大原则。推荐优先采用灵活自定义、高API开放度的平台型产品，如简道云ERP，可以大幅降低IT门槛，加快数字转型落地。如你有进一步需求，可参考其丰富行业模板库快速试用——https://s.fanruan.com/2r29p 。

最后推荐： 分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP如何高效关联图纸？

我在使用ERP系统时，发现管理图纸文件特别麻烦，不知道如何把图纸和ERP系统里的产品或项目高效关联起来。有没有方法可以简化这个流程？

在ERP系统中高效关联图纸，关键是利用‘文档管理模块’或‘PDM（产品数据管理）集成’功能。具体做法包括：

1. 上传与分类：将图纸按照项目、产品型号分类上传到ERP系统。
2. 建立链接关系：通过唯一的零件号或产品编码，将图纸文件与对应的物料记录绑定。
3. 版本控制：采用版本管理机制，确保每次图纸更新都能同步到相关模块。

案例：某制造企业通过将CAD图纸编号直接映射到ERP物料编码，实现了99%的准确率，提高了设计变更响应速度30%。

ERP关联图纸有哪些常见方法？

我听说不同企业在ERP中关联图纸的方法不一样，比如有的用附件上传，有的用第三方软件集成。我想了解常见的几种做法和各自优缺点。

常见的ERP关联图纸方法包括：

方法	优点	缺点
附件上传	简单易操作，适合小规模使用	管理分散，不便版本控制
PDM集成	专业的产品数据管理，支持版本控制和权限管理	实施成本较高，需要技术支持
云存储链接	支持多端访问，节省本地存储	依赖网络稳定性

根据企业规模和需求选择合适方案，可以实现信息集中、流程规范。

如何通过技术手段降低ERP关联图纸的复杂度？

我对技术细节不太了解，但想知道有哪些技术手段能帮助企业简化ERP系统中关联大量复杂图纸的过程，提高工作效率。

技术手段主要包括自动化脚本、API接口和智能识别技术：

• 自动化脚本：批量导入与匹配数据，减少人工操作错误。
• API接口：实现ERP与CAD/PDM软件的数据无缝对接。
• 智能识别：利用OCR技术自动识别图纸编号及属性。

例如，一家汽车零部件公司通过API集成，实现了工艺变更后的CAD文件自动同步至ERP，大幅缩短数据录入时间70%。

为什么正确关联ERP中的图纸对生产效率影响大？

我经常听说“正确管理和关联设计图纸能提升生产效率”，但具体原因不太清楚。想知道为什么这个环节这么关键？

正确关联ERP中的设计图纸直接影响以下方面：

• 减少错误率：确保生产部门使用最新且准确的设计文件，避免返工。
• 加快审批流程：快速查找相关文档，加速设计变更审批。
• 提升协同效率：各部门共享统一信息源，减少沟通成本。

数据显示，企业若做到设计与生产环节100%同步，可降低制造缺陷率20%-35%，生产周期缩短15%以上。
