Excel施工进度计划横道图制作技巧，如何快速绘制施工进度？

靴材庭

·

2025-06-25 15:50:09

阅读11分钟

已读11次

Excel施工进度计划横道图是工程项目管理中常用的进度可视化工具。其核心优势有：1、操作简便，适合快速上手；2、直观展示任务关系与时序；3、易于调整和共享。其中，直观展示任务关系与时序尤为重要。通过横道图，项目经理可以清晰地看到各项工作任务的起止时间、持续天数以及任务之间的前后依赖关系，从而及时发现进度瓶颈。本文将系统介绍如何利用Excel制作施工进度计划横道图，包括步骤、技巧和常见问题解决，并对比零代码开发平台如简道云（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）在类似应用中的优势，帮助用户高效实现项目进度管理。

《excel施工进度计划横道图》

---

一、EXCEL施工进度计划横道图概述

施工进度计划横道图，也称甘特图，是工程管理领域非常重要的工具。它通常用于：

• 可视化项目总体进展
• 明确各工序/子项的时间安排
• 展现不同任务间的逻辑顺序

Excel作为常用办公软件，因其灵活性，被广泛用于制作简单的横道图。

1. 主要用途

用途	说明
计划编制	制定详细施工日程表，明确每项工作的起止时间
过程跟踪	跟踪实际完成情况与原定计划比对
协调沟通	项目团队协作、向领导或甲方汇报时提供直观数据支持
风险预警	及时发现延误风险，便于调整资源与工期

2. 基本结构

通常包括如下要素：

• 工作分项名称
• 开始日期
• 持续天数/结束日期
• 横向时间轴（按天/周/月）
• 条形段显示各项工序持续区间

---

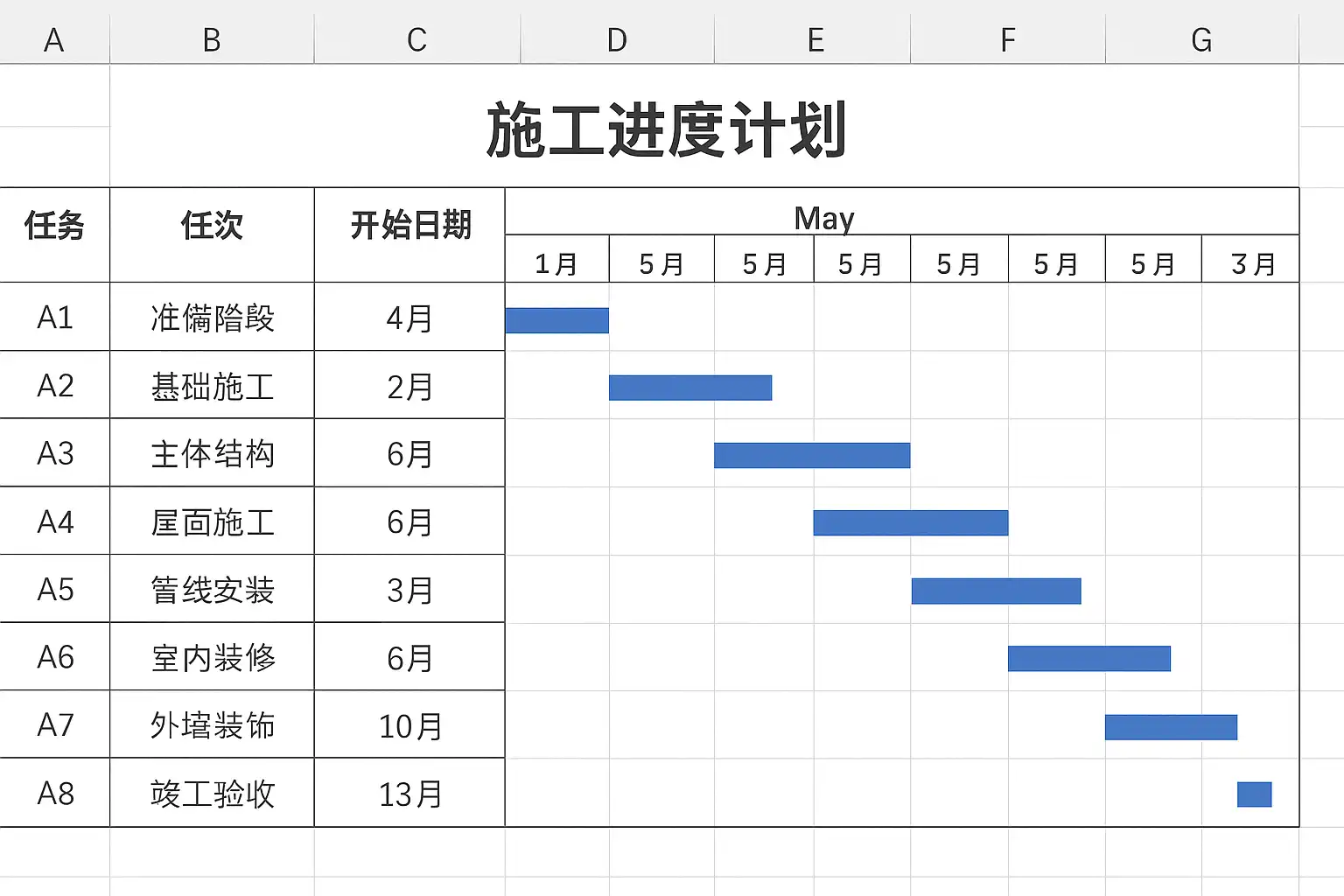

二、EXCEL制作施工进度计划横道图详细步骤

下面以实际操作说明如何在Excel中绘制基础的施工横道图。

步骤一：准备数据表格

1. 创建如下表格：

• 列A：任务名称
• 列B：开始日期
• 列C：持续天数（或结束日期）

示例数据：

任务名称	开始日期	持续天数
基础开挖	2024/7/1	5
基础垫层	2024/7/6	3
主体结构	2024/7/9	15
屋面防水	2024/7/24	4

步骤二：插入堆积条形图

2. 在Excel中选中“开始日期”和“持续天数”这两列的数据。
3. 插入 → 条形图 → 堆积条形图。

步骤三：设置格式美化

4. 调整X轴，使时间轴从最早开始日起步。
5. 将代表“开始日期”的堆积条透明（无填充），只保留“持续天数”部分有色填充。
6. 如需精细化，可为不同类型工序设定不同颜色，再添加里程碑标记等。

横道图区块设置示例：

| 工序          | 起始日      | 持续(天)   |
|---------------|-------------|------------|
| 基础开挖      | 2024-07-01  |      5     |
...

X轴为日期范围，Y轴为工序名称，“基础开挖”对应从7月1日至7月5日区间内填充色块

步骤四：优化与导出

7. 添加标题、网格线等元素，使整体更美观易读。
8. 可导出为PDF或图片，用于汇报和交流。

---

三、EXCEL施工进度计划横道图优缺点分析

为了更清晰理解，可以用下表对比Excel甘特图方案的优势与局限：

项目	优势	局限
操作门槛	熟悉办公软件即可上手	对复杂逻辑支持有限
灵活性	可自定义样式	自动计算及联动功能弱
成本	免费，无需额外采购	大型项目性能不佳
协作能力	支持本地多人编辑	真正协同需依靠云端文档

优势详解——直观展示任务关系与时序

通过视觉化排列条形段，各个分项工作何时启动、何时结束，以及重叠冲突一目了然。若某一关键工序延期，其对后续环节连锁影响也能快速定位。这种方式极大提升了沟通效率，有助于团队成员和外部干系人实时把控全局动态。例如，在建筑类大型总包工程中，通过每天更新实际完成节点，对照原定甘特条线，可及时发出预警并采取补救措施，从而保障关键线路不受影响。

---

四、EXCEL之外——零代码平台简道云助力高效项目管理

尽管Excel适合简单场景，但当涉及多部门、多角色协同、大量数据自动处理时，零代码开发平台如简道云则具有显著优势。

简道云平台特点

1. 零编码开发，即使无IT背景也能自定义流程系统；
2. 支持丰富的数据采集方式，可移动端随时录入更新；
3. 内置多种自动化审批和提醒机制；
4. 实现强大的权限分级和团队协作；
5. 一键生成可视化看板（含甘特视图）。

Excel vs 简道云 平台能力对比

功能需求	Excel	简道云
甘特视图	手动绘制	拖拽式自动生成
数据录入便捷性	静态表格输入	支持PC+手机实时填写
多人协同	云文档有限支持	专业权限分级，高效团队协作
自动提醒	无	流程触发消息自动推送
动态调整	操作繁琐	拖拽调整即刻生效

应用场景举例

比如一个大型地产公司需要跨部门同步材料采购、现场施工、人事调配等多线业务，仅靠传统Excel难以支撑复杂的数据交互及流程控制。而采用简道云搭建个性化管理系统，不仅所有人员可移动端随时报送每日完成量，还能通过自定义审批流实现异常自动预警，实现全周期数字化闭环管理，大幅提升效率。

---

五、实操建议与注意事项

在实际应用Excel制作或使用其他工具进行项目进度管控时，应关注以下要点：

常见问题及应对策略

1. 时间轴单位选择合理（按周/月细分）
2. 数据源标准统一（避免日期格式混乱）
3. 横向空间合理排布避免信息拥挤
4. 定期备份文件防止丢失历史数据
5. 对于超大规模或动态变化快的工程建议结合专业软件或平台使用，例如MS Project或简道云等

提高效率的小技巧

• 利用条件格式批量标记延期节点
• 借助公式动态计算剩余工期
• 使用筛选功能聚焦关键路径
• 利用VBA宏实现批量生成或更新横道区块

---

六、小结与进一步行动建议

综上所述，Excel施工进度计划横道图凭借其上手快和直观展示能力，在很多工程现场仍具广泛适用性。但面对复杂协同需求，应考虑引入如简道云这样的零代码开发平台，以获得更高效、更智能、更安全的数据流转体验。建议用户：

1. 针对小型单体项目优先尝试Excel甘特方案；
2. 大型、多部门、多角色参与场景优先考虑零代码平台，如简道云官网提供免费注册服务，可快速体验企业级项目数字化能力；
3. 定期总结并优化自身模板，提高模板复用率和团队标准化水平；
4. 积极关注新兴数字工具的发展趋势，为企业升级做好储备。

推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

什么是Excel施工进度计划横道图，如何利用它提高项目管理效率？

我在做施工项目管理时听说Excel施工进度计划横道图可以直观展示任务进度，但具体它是什么，有哪些优势？我想知道如何用Excel制作这种图表来提升项目效率。

Excel施工进度计划横道图是一种利用条形图形式，展示施工任务时间安排和进度的工具。通过将任务按时间轴排列，管理者可以一目了然地看到各阶段任务的开始和结束时间。其优势包括：

1. 可视化项目进度，便于跟踪和调整。
2. 简单易用，无需专业软件支持。
3. 支持灵活修改，实时反映项目变更。

例如，在大型建筑工程中，通过Excel横道图可以清晰规划基础施工、主体结构、装修等阶段，确保按时完成。

如何在Excel中创建精准的施工进度计划横道图？有哪些关键步骤需要注意？

我刚开始尝试用Excel制作施工进度计划横道图，但不确定具体流程和注意事项。能否详细介绍创建流程和关键点，以避免常见错误？

创建精准的Excel施工进度计划横道图主要包含以下步骤：

步骤	说明
准备数据	输入任务名称、开始日期、持续时间等信息
插入条形图	选择堆积条形图类型
调整轴设置	设置日期轴格式，确保时间线准确显示
数据格式化	隐藏不必要的数据系列，提高可读性
添加标签	显示任务名称和完成百分比

关键注意点：保持日期格式统一；持续更新数据；使用条件格式突出关键路径。通过这些步骤，可以制作出既美观又实用的施工进度横道图。

Excel施工进度计划横道图中的关键技术术语有哪些？能否结合案例帮我理解？

做横道图的时候经常看到“堆积条形图”、“关键路径”等词汇，有些技术术语不太懂，能不能结合简单案例解释一下这些术语的实际含义？

以下是几个核心技术术语及案例说明：

术语	定义	案例说明
堆积条形图	用于显示多个数据系列叠加在同一水平条上的柱状图	显示任务开始前的等待时间与实际工期叠加展示
关键路径	项目中决定最短完成时间的一系列关键任务	基础工程-主体结构-屋顶安装为关键路径，延误将影响整体工期
日期轴	横轴表示时间序列，用于定位任务起止日期	显示2024年5月1日至7月30日的各阶段工作安排

通过掌握这些术语，可以更准确理解和制作符合需求的施工进度计划横道图。

使用Excel制作施工进度计划横道图时，有哪些数据化方法提升专业性及说服力？

我想让我的施工进度报告更有说服力，不只是简单画个条形，还希望通过数据分析体现项目控制能力，请问有哪些具体方法可以做到这一点？

提升专业性及说服力的方法包括：

• 引入百分比完成率：定期更新各任务完成百分比，如50%、75%，直观反映当前状态。
• 使用甘特表格配合条件格式：用颜色区分延误、按时或提前完成的任务，提高识别效率。
• 添加统计汇总表：列出总工期、已完成工期及剩余工期，并计算延期风险概率（基于历史数据，如80%按期完工）。
• 利用公式自动计算偏差天数和剩余天数，实现动态监控。

例如，通过对比实际与计划工期差异，用折线趋势分析未来可能遇到的问题，从而及时调整资源分配。这样不仅美观，还增强了报告的数据支撑力度。
