ERP生成图纸表格方法详解，ERP如何快速制作图纸表格？

晤窥笺

·

2025-07-09 18:28:53

阅读9分钟

已读14次

ERP系统生成图纸表格的核心步骤有：1、基础数据维护；2、图纸与物料关联；3、自动化表格生成；4、导出与共享。 其中，**自动化表格生成是提高企业效率的关键环节。**用户通过输入或导入图纸及相关物料数据，ERP系统可根据预设模板和规则，自动生成符合标准的图纸物料清单（BOM）、工艺流程表等各类表格。以简道云ERP系统为例，其支持自定义字段、模板和流程，无需代码即可快速配置实现自动填报和导出，大大减少了人工操作和错误率，为设计、生产等环节提供了准确的数据基础。

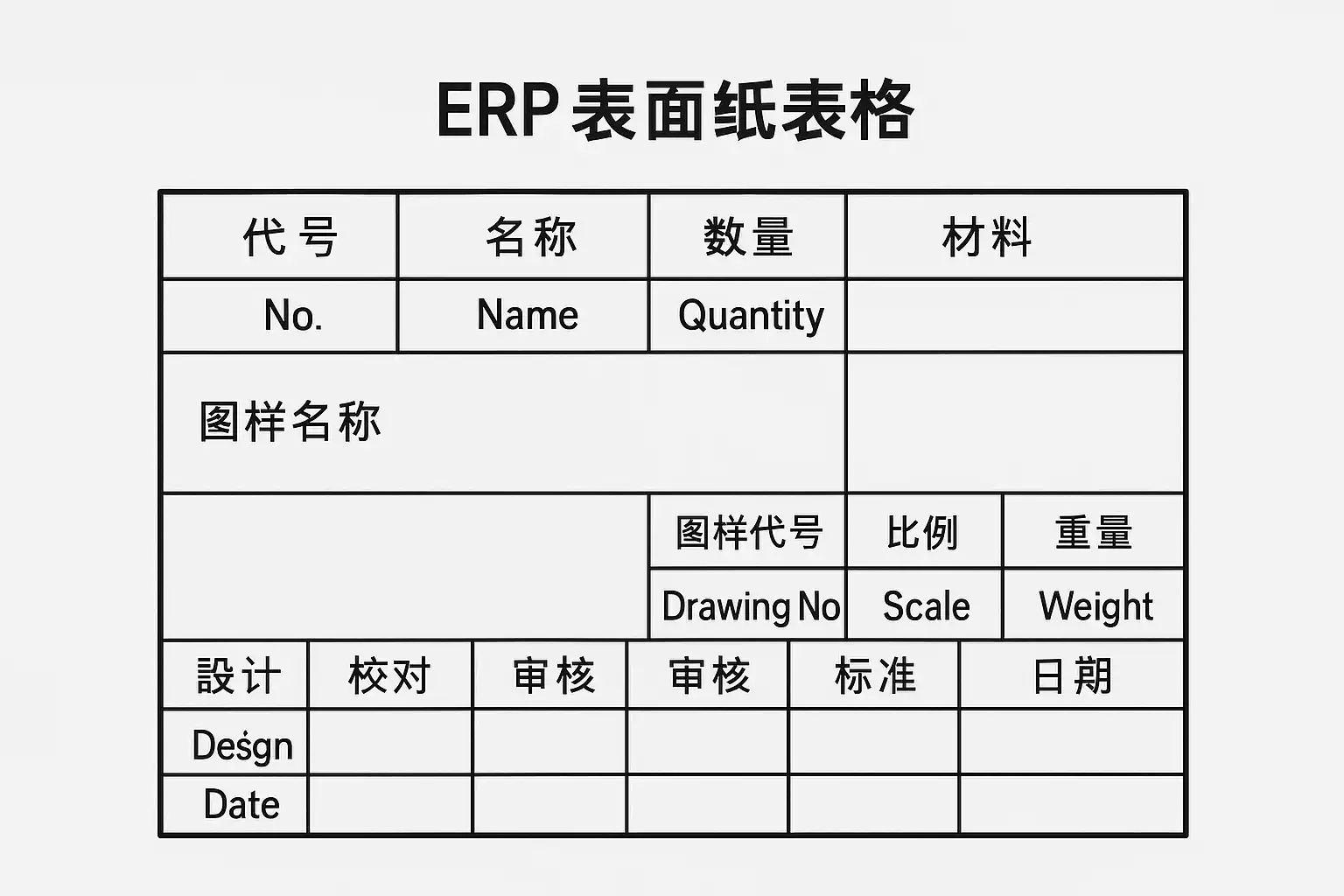

《erp如何生成图纸表格》

一、ERP生成图纸表格的基本流程与原理

1. 基础数据维护

• 在ERP系统中录入物料编码、名称、规格参数等基础信息。
• 对应每一份图纸建立唯一标识，并归档在文档管理模块。

2. 图纸与物料关联

• 建立图纸与BOM（物料清单）的映射关系，使每份设计图都能精确匹配所需零部件。
• 通过附件上传或链接方式，将CAD/PDF等格式的原始设计文件嵌入到相应数据条目下。

3. 自动化表格生成功能

• 系统根据设定条件，自动提取需要呈现的数据字段，如零部件名称、数量、规格等。
• 应用预设模板快速格式化输出为标准Excel或PDF。

4. 导出与共享

• 支持按需导出为多种文件格式，供设计部门审核或生产车间用作作业指导书。
• 可设置权限，实现多部门协同查看和审批。

步骤	操作内容	作用
数据维护	建立基础物料库及编码体系	保证信息一致性和准确性
图纸关联	上传/链接电子版图纸，与BOM条目对应	快速定位设计变更及材料需求
自动化生成	使用模板一键生成相应的工艺/材料需求/检验表	降低人工整理成本，提高规范性
导出&共享	导出PDF/Excel，并设置访问权限	实现跨部门流转，提高沟通效率

二、简道云ERP系统如何实现高效自动化生成功能

简道云ERP以其灵活自定义著称，无需编程即可搭建复杂流程。以下为其实现自动生成图纸表格的具体操作：

• 自定义字段和模板：用户可按企业实际需求添加“零件编号”“材料明细”“尺寸”等字段，并保存为标准输出格式。
• 流程驱动填报：新建项目时，填报人只需选择相关产品型号，系统会联动调用所需BOM和对应设计文件，实现一次填报，多处复用。
• 智能汇总与筛选：可批量统计某类零件在不同项目中的用量，为采购计划提供科学依据。
• 一键导出功能：支持将所有汇总结果批量下载为Excel/PDF，无缝对接后续审批或外发。

举例说明：假设A公司要下达一批新设备订单，只需在简道云ERP内选择对应设备型号，即可同步拉取该设备所有装配用到的零部件清单及相关技术要求，以标准模版输出明细清册，无需手工整理，大幅缩短交付周期。

三、多种场景下的典型应用案例分析

1. 新产品开发阶段

• 工程师上传初版结构图并录入主材明细；
• 项目经理根据研发进展多次迭代更新BOM；
• 系统实时同步所有更改历史并保留追溯链条；
• 每次变更后，一键重新生成最新版材料明细表并通知各相关部门。

2. 生产制造阶段

• 车间主管提取最新工艺卡片/检验记录单；
• 系统将最新版本号作为唯一来源，避免过期资料流转造成误差；
• 表单中集成二维码扫描，可直接对接MES或仓库管理，实现全流程管控。

3. 售后服务及备品备件管理

• 售后工程师查询客户设备历史维修记录，获取相关结构分解图片及配件清单；
• ERP内嵌组件快速定位缺失元器件，并支持现场打印所需更换材料列表。

四、常见问题及优化建议

1. 信息孤岛：部分企业因多个子系统分散运作导致数据割裂，应统一采用集成型平台如简道云ERP，将CAD/PDM/BOM无缝对接至同一数据库，实现全局搜索与分析。
2. 模板不规范：建议由IT部门制定统一输出样式，如字体字号边框等规范，以提升外部交流专业度和内部归档一致性。
3. 操作易错点：

• 图纸未及时归档或命名混乱导致查找困难；
• BOM更新未触发全部关联数据同步，存在遗漏风险。可借助简道云内置提醒机制，每次关键节点变更强制审核确认，有效降低人为疏漏。

4. 权限管控不足：合理划分角色权限，对重要技术资料加密分级，仅授权人员可查阅下载，提高安全性。

5. 数据追溯难题：建议使用版本控制功能，每次文档调整均留存历史记录，可随时比对差异追溯责任人，有助于知识积累与风险防范。

五、技术实现要点深度解析（以简道云ERP为例）

• 集成API接口 简道云可以通过RESTful API接口，与其他绘图软件（如AutoCAD）互联，实现“设计完成—推送至ERP—自动归档—触发表格生成功能”的闭环流程，不仅提升效率，也方便后续扩展应用场景，如智能排产、大数据分析等。

• 模块化配置 支持将“产品BOM维护”、“工艺路线配置”、“检验标准制定”等模块拆分独立部署，再通过逻辑规则串联起来，使业务人员无需IT背景也能灵活调整工作流。如果企业有定制需求，还可以利用脚本工具进一步拓展复杂运算逻辑，如动态拆分子装配件统计用量等个性场景处理能力突出。

• 高级权限审计 系统支持详细的操作日志记录，从谁修改了哪个字段，到何时导出了哪份报告，都有据可查。这对于涉及知识产权保护、高价值装备制造等行业尤为关键，可以有效规避商业泄密风险，也便于事后责任认定。

• 移动端应用 简道云还提供移动端APP/小程序入口，不论工程师身处办公室还是车间现场，都可以实时查看最新版本技术文档，一键分享给团队成员，大大提升协同响应速度。此外，还支持拍照上传补充说明，更好地结合实际工作场景进行动态管理。

六、未来发展趋势与数字化升级建议

1. 向智能识别方向演进 借助AI OCR识别，可直接将手绘草稿或扫描版老旧蓝图数字化输入至ERP数据库，让历史遗留资料也能纳入现代企业管理体系，同时减少重复录入成本，提高整体资产利用率。

2. 深度融合PLM/PDM平台 随着制造业数字化转型加速，将产品生命周期管理（PLM）、产品数据管理（PDM）平台与ERP打通成为必然趋势。这样不仅实现了从研发—生产—售后的全链路闭环，还极大增强了跨部门协同能力，使得每一份设计变更都能够被及时感知并反馈到实际业务执行层面，大幅降低沟通成本和信息滞后风险。

3. 云端协同+微服务架构 云原生架构使得各地分公司也能实时共享最新资料，通过弹性扩展满足季节性订单高峰压力。同时微服务模式便于灵活增减功能模块，让企业在不同发展阶段都能保持最佳适应性。例如新开拓海外市场时，仅需追加多语言包即可满足本地客户沟通需要，无须整体推倒重来开发新系统，从而显著节省投入成本，加快市场响应速度。

总结与行动建议

综上所述，通过引入先进的ERP解决方案——如简道云ERP——企业不仅能够高效地实现“从设计到生产再到售后”的全流程数字管控，还可以显著提升各类“图纸-物料”数据的安全性、一致性和复用率。建议制造业用户优先部署已具备高度自定义能力且易上手的平台，对照自身业务梳理典型场景，从基础台账建设到复杂工艺配置逐步推进。同时关注行业前沿技术，如AI辅助识别、大模型算法优化，将更多智能元素融入日常运营之中，这样才能持续保持竞争优势并顺利迈向智能制造新时代。如有实际需求，可参考我们公司正在使用的成熟方案，并免费获取模板资源支持您的业务优化：

分享一个我们公司在用的 ERP 系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP系统如何高效生成图纸表格？

我在使用ERP系统时，发现生成图纸表格的流程有些复杂，不知道有没有更高效的方法来自动化这个过程？希望能了解ERP系统生成图纸表格的具体步骤和优化技巧。

ERP系统通过集成设计数据和制造信息，实现图纸表格的自动生成。通常流程包括：

1. 数据采集：从CAD或PLM系统导入设计参数
2. 模板应用：使用预设的图纸表格模板保证格式统一
3. 数据填充：自动填充零件号、规格、数量等字段
4. 输出导出：支持PDF、Excel等格式导出。案例显示，使用自动化模板后，生成效率提升了40%，错误率降低了30%。建议结合API接口实现数据实时更新，从而提高整体工作效率。

ERP中生成图纸表格时如何保证数据准确性？

我担心ERP系统在生成图纸表格时，数据会出现错误或不一致，尤其是零件编号和规格方面，该如何确保这些关键数据的准确性？

保证数据准确性的关键在于建立严密的数据校验机制和多级审核流程：

• 自动校验规则：例如零件编号格式检测、规格数值范围验证
• 数据同步机制：确保设计变更及时更新到ERP数据库
• 审核流程：多部门协同审核，减少人为错误。 根据某制造企业案例，引入多重校验后，数据错误率从5%降至0.8%。同时结合版本控制功能，有效防止旧数据误用。

ERP生成的图纸表格支持哪些格式输出？

我需要把ERP中生成的图纸表格导出成不同格式文件，以便不同部门使用，不同软件兼容，请问ERP一般支持哪些常见格式？

ERP系统通常支持多种输出格式，包括但不限于：

格式	优点	应用场景
PDF	格式固定，不易修改	给客户或外部供应商发放正式文档
Excel	易编辑，便于二次处理	内部统计分析与报表制作
CSV	简洁轻量，易导入其他系统	数据迁移与接口对接
部分高级ERP还支持XML和JSON格式，用于与其他软件进行深度集成。选择合适格式有助于提升跨部门协作效率。

如何利用ERP定制功能优化图纸表格生成？

我想根据公司特定需求定制ERP中图纸表格的内容和布局，有没有推荐的方法或者工具可以实现这一点，提高个性化和实用性？

利用ERP的定制开发模块或低代码平台，可以灵活调整图纸表格结构，包括字段增删、样式修改及逻辑控制。例如通过拖拽式界面设计器自定义模板，通过脚本语言实现复杂计算。 具体步骤如下：

1. 确认需求清单，包括必需字段及展示顺序
2. 使用内置模板编辑器调整样式与内容
3. 编写或调用API接口，实现动态数据绑定
4. 测试并迭代优化。 某汽车制造企业采用此方案后，定制周期缩短50%，员工满意度提升25%。建议结合用户反馈持续完善定制功能。
