螺丝生产工序详解，关键步骤你知道吗？

姜旗妨

·

2025-08-12 02:33:45

阅读8分钟

已读17次

螺丝的生产工序关系到产品质量、效率与成本优化。1、螺丝生产一般分为原材料准备、冷镦成型、搓丝加工、热处理及表面处理等关键流程；2、每一步都直接影响着螺丝的性能和合格率；3、其中冷镦成型是决定螺丝外形和强度的核心环节。以冷镦成型为例，这一工序通过高压将金属线材在模具中冲压成所需形状，既提升了生产效率，也确保了尺寸精度与结构稳定性，因此是整个生产链中技术含量较高的一步。

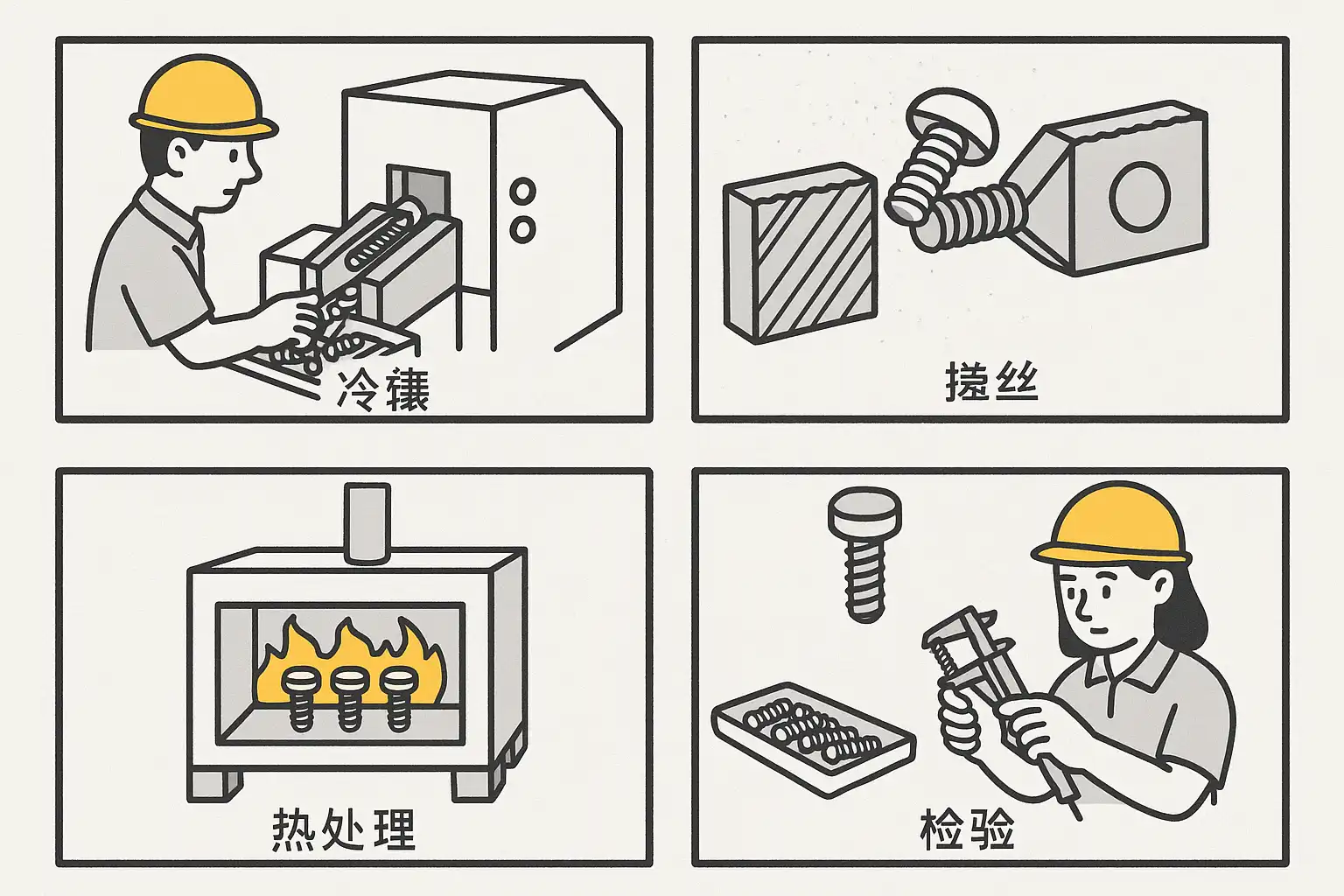

《螺丝生产工序详解，关键步骤你知道吗？》

---

一、原材料准备

在正式进入螺丝制造之前，选材和前期处理极为重要：

• 主要原材料：低碳钢、中碳钢、不锈钢等金属线材。
• 质量检测：检查线材表面是否有裂纹、锈蚀或其他缺陷。
• 清洗去油：将线材表面油污清理干净，以利后续加工。
• 拉拔调直：对线材进行拉拔工艺，使其达到所需直径，并校正弯曲。

步骤	目的	说明
材料验收	保证原材料符合标准	外观+性能检测
表面处理	去除杂质提高加工性能	酸洗/清洗
拉拔调直	保证尺寸精度和顺畅进料	防止后续堵塞

二、冷镦成型——决定结构的关键环节

冷镦是指在常温下利用模具对金属进行高速冲击加工，将线材一次或多次冲压成为具有头部和杆部的初步螺钉坯件。这一步直接决定了螺钉的基本结构与强度。

• 冷镦机选择：根据产品规格选用单模双击、多工位等不同类型冷镦机。
• 模具设计：设计合理的模具能减少断裂，提高产品一次合格率。
• 加工过程：
• 自动送线
• 切断定长
• 多次冲压——形成头部（如六角头）、杆体
• 初步整形

优势分析：

优势	说明
效率高	每分钟可达百余件产能
成本低	相比切削少废料，降低成本
性能优	金属纤维连续流向提升机械强度

实际案例： 某五金厂采用双击四模冷镦机，将M6*40mm规格自攻螺丝日产量从40000件提升到70000件，同时制品合格率由95%升至98%。

三、搓丝加工——实现紧固功能的重要步骤

搓丝工序是在初步形成后的光杆上，通过专用搓丝机将外部螺纹滚压出来，使其能够旋入母体实现紧固效果。

主要流程如下：

1. 工件定位夹持
2. 使用凸轮带动搓板或滚轮，对杆体进行高压挤轧
3. 螺纹逐渐形成，且表面硬化增强耐磨性

注意要点：

• 搓板/滚轮质量直接影响牙型完整度；
• 冷作硬化作用加强表层强度；
• 加工速度快，但要控制压力防止牙形变形。

四、热处理——提升性能不可或缺的一环

经过机械塑性变形后的螺钉，其内部分子结构可能产生应力集中，需要通过热处理提升整体机械性能，包括硬度和韧性。

常见热处理方式：

1. 淬火（加热至适当温度后快速冷却）
2. 回火（再加热至较低温度后保温）
3. 调质（淬火+回火结合）

对比效果：

热处理方式	提升内容	适用范围
淬火	提高硬度	碳钢及合金钢类自攻、自钻类
回火	增韧抗脆化	各类中小规格通用
调质	硬韧兼备	高强级别工程紧固件

背景知识拓展： 绝大多数自攻、自钻类建筑紧固件都必须经过热处理才能获得理想的扭矩值与剪切力，否则易断裂或滑牙，安全隐患极大。

五、表面处理——防腐美观兼顾品牌价值

为延长使用寿命并增加外观美观性，还需对完成热处理后的制品进行电镀等表面防护操作。目前主流方法有：

1. 电镀锌/彩锌/黑锌
2. 镀镍/达克罗
3. 磷化发黑

各方法优缺点对比如下：

表面处理方式	防腐蚀能力	成本	外观特征
电镀白锌	一般	较低	银白色
彩锌	中	中等	彩虹色
镀黑锌	较好	较高	黑色光亮
达克罗	极佳	高	灰银色哑光

实例说明： 出口欧美市场的大批量木用自攻钉通常采用达克罗涂层，经盐雾试验可达1000小时不生锈，大幅降低维修更换频率。

六、检测包装——保障品质交付用户手中

最后一道关口是全检半检，通过自动检测仪器筛查不良品，并按客户需求包装出库。主要流程如下：

1. 尺寸测量（长度、公差）
2. 螺纹规检查（通止规）
3. 外观挑选（自动视觉系统+人工复查）
4. 称重计数包装

核心步骤列表：

• 全检设备筛查尺寸及外观缺陷
• 按批次等级分类装箱
• 标签打印溯源记录

这样可以最大程度保证每颗出厂产品均符合规范要求，减少售后投诉风险，有助于品牌信誉积累。

---

总结与建议

综上所述，现代化螺丝生产已经实现高度分工协作，从原料到成品每个环节都不可忽视。尤其是“冷镦成型”作为决定产品基础质量的核心，要特别重视设备配置与模具维护。同时建议企业引入数字化管理工具，比如简道云生产管理系统，实现各环节数据实时采集与追溯，提高管理水平。如需进一步优化流程，可重点关注自动检测设备升级和智能仓储联动，实现降本增效目标。未来随着个性化定制需求增加，更要注重柔性制造能力建设，让企业始终保持竞争力！

---

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

螺丝生产工序包括哪些关键步骤？

作为一个对机械制造有兴趣的人，我很好奇螺丝的生产过程具体都有哪些步骤？这些关键步骤如何保证螺丝的质量和性能？

螺丝生产工序主要包括：

1. 原材料准备：选择符合标准的钢材，通常碳钢或不锈钢，保证材料强度。
2. 冷镦成型：通过冷镦技术将钢线压制成螺丝毛坯，提升材料密度和硬度。
3. 螺纹滚压：利用滚压机在毛坯上形成螺纹，滚压相比切削能提高表面光洁度和强度。
4. 热处理：通过淬火和回火等工艺提升螺丝的机械性能，常见硬度范围为HRC30-45。
5. 表面处理：如镀锌、发黑或喷涂，提高防腐蚀能力和外观质量。
6. 质量检验：尺寸测量、硬度测试及无损检测确保符合技术标准。以上步骤环环相扣，共同保障了螺丝的可靠性与耐用性。

为什么冷镦成型是螺丝生产中的关键工序？

我听说冷镦成型对螺丝品质影响很大，但具体它为什么这么重要？它是如何影响螺丝性能的呢？

冷镦成型是将钢线在室温下通过模具冲击挤压成型的过程，这一工序具有以下优势：

优势	说明
提升强度	冷加工使金属晶粒细化，提高材料硬度。
材料利用率高	减少了切削废料，提高成本效益。
工艺稳定性好	保证产品尺寸精确且一致。

例如，一家大型螺丝制造企业采用冷镦技术后，产品断裂强度提升了约15%，同时材料浪费降低20%，显著提高了产品性能和生产效率。

热处理在螺丝生产中起什么作用？

我看到很多介绍都提到热处理是提升机械零件性能的重要环节，那热处理对螺丝具体有哪些影响？它怎么操作才能达到最佳效果？

热处理通过加热和控制冷却速率调整金属内部组织，从而提升机械性能。在螺丝生产中常见的热处理包括淬火和回火：

• 淬火使硬度大幅增加（HRC可达40以上），增强耐磨性。
• 回火缓解内应力，提高韧性，防止脆裂。

典型参数示例：

热处理类型	温度范围（℃）	时间	硬度范围 (HRC)
淬火	800 - 900	30-60分钟	38 - 45
回火	150 - 200	1-2小时	调节韧性

合理控制热处理参数可确保螺丝既有足够强度又不过于脆弱，从而延长使用寿命。

如何通过表面处理提升螺丝的防腐蚀能力？

我经常遇到户外使用的金属件生锈的问题，想了解在生产过程中采用哪些表面处理方法可以有效防止螺丝生锈？效果如何衡量？

表面处理是保护螺丝免受环境侵蚀的重要环节，常用方法包括：

1. 镀锌（电镀或热浸）：形成致密锌层，有效抵抗氧化；一般可延长防腐寿命至1-5年。
2. 发黑处理（氧化）：形成黑色氧化膜，美观且具一定耐腐蚀性，但不适合极端环境。
3. 喷涂涂层（如环氧树脂）：提供厚实保护层，可抵抗酸碱侵蚀，寿命超过5年。

案例数据对比：

表面处理方式	防腐寿命	应用场景
热浸镀锌	~5年	一般户外结构件
电镀锌	~1-3年	室内及轻微潮湿环境
发黑	~6个月至1年	干燥环境
喷涂涂层	>5年以上	高腐蚀环境

选择合适表面处理方式需根据使用环境和成本因素综合考虑，以实现最佳防腐效果。

299

×

微信分享

扫描二维码分享到微信
