变压器生产工序详解，关键步骤有哪些？变压器生产工序如何保证质量？

王黑

·

2025-08-12 02:34:03

阅读8分钟

已读31次

在变压器的生产过程中，1、核心工序包括铁芯制造、绕组制作、浸漆干燥、总装配和出厂检测；2、每一步都需严格把控工艺参数以确保产品性能与安全；3、生产管理系统如简道云可提升流程可控性和数据追溯能力。其中，“出厂检测”环节尤为关键，它直接决定了产品能否达到安全运行标准。通过对绝缘、电气性能等多项指标的全面测试，能及时发现并排除潜在缺陷，从而显著提升成品率与用户满意度。本文将从整体流程、关键步骤把控及质量保障措施等角度，详细剖析变压器生产的全流程。

《变压器生产工序详解，关键步骤有哪些？变压器生产工序如何保证质量？》

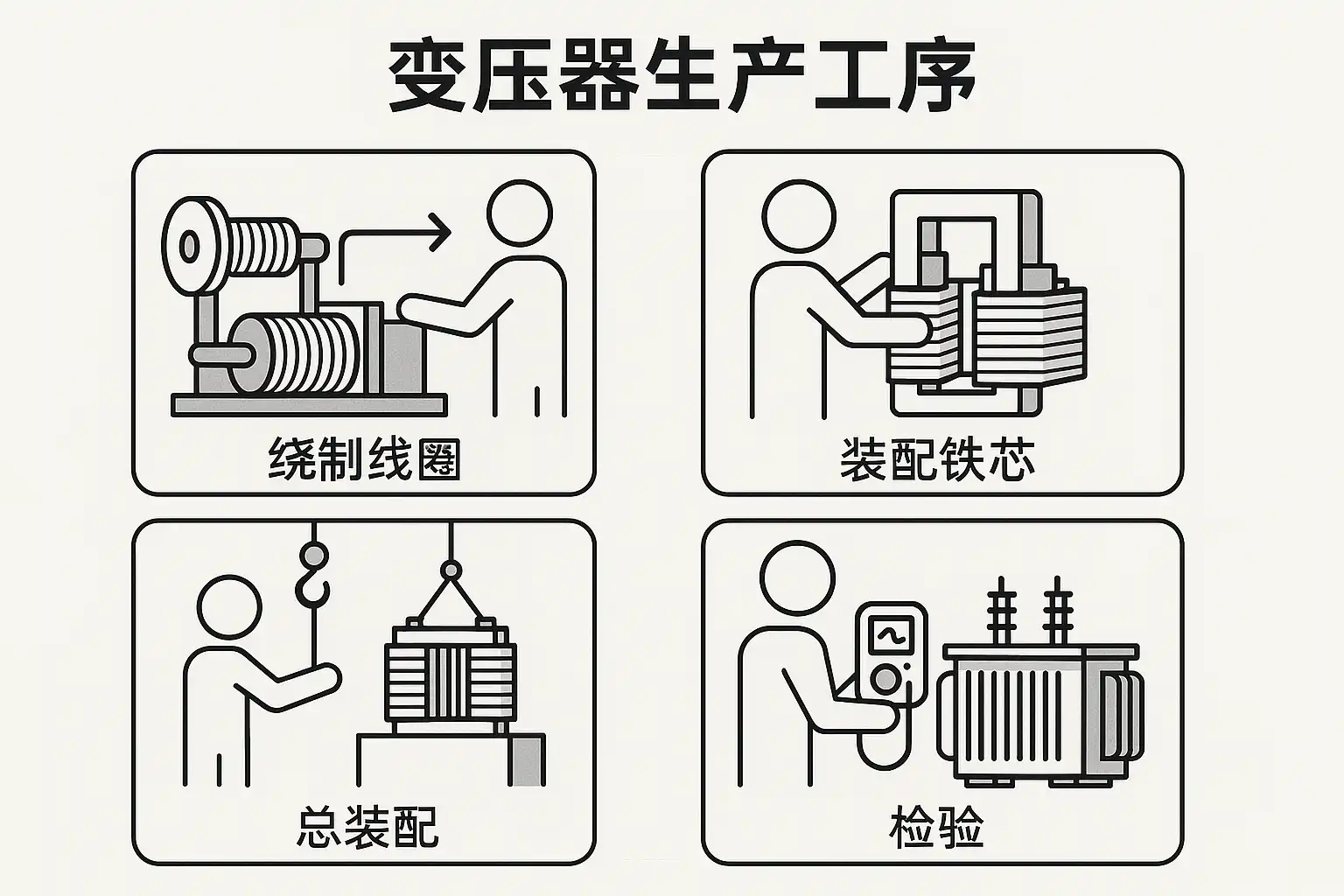

一、变压器生产全流程概述

变压器作为电力系统中的核心设备，其生产涉及多个精密且环环相扣的工序。一般而言，整个制造过程主要分为以下五大阶段：

工序	主要内容
铁芯制造	钢片剪切叠装，铁芯组装
绕组制作	线圈绕制，绝缘处理
浸漆与干燥	真空浸漆烘干，提高绝缘性能
总装配	铁芯、线圈及附属部件的整体组装
检验与试验	电气性能测试，成品外观检查

每个步骤不仅对最终产品质量有直接影响，还决定了后续各环节的顺利衔接。

二、关键步骤详解及要点控制

1. 铁芯制造

• 选材：采用优质硅钢片，有效减少损耗。
• 剪切：自动化剪切设备确保尺寸精度。
• 堆叠与夹紧：均匀堆叠防止磁路偏移。

管理要点：

• 定期校准刀具
• 在线测量厚度
• 质检抽查层间短路

2. 绕组制作

• 绕制：依据设计参数精确排布导线。
• 绝缘处理：分层包裹绝缘纸或复合材料。

管理要点：

• 自动张力控制
• 绕线机参数锁定
• 完成后耐压和直流电阻测试

3. 浸漆与干燥

• 真空下进行，提高渗透性和绝缘可靠性。

管理要点：

• 按照规定真空度和温度曲线操作
• 固化时间严格记录

4. 总装配

• 铁芯与绕组组合安装，引线整理及固定

管理要点：

• 工位清洁无杂物
• 紧固件扭矩达标
• 防止划伤部件表面

5. 检验与试验 列表形式呈现典型检测项目：

• 外观检查（有无瑕疵）
• 尺寸测量（是否符合图纸）
• 绝缘耐压试验（高于额定电压）
• 空载/负载损耗测试
• 局部放电测量
• 温升实验

这一步骤不可省略，是杜绝不合格产品流入市场的重要屏障。

三、如何保障各工序质量？——方法及措施解析

确保每道工序按标准执行，是提升整体品质的前提。具体措施包括：

1. 标准化作业指导书 每一工艺均制定详细SOP文件，包括操作步骤、安全注意事项等，并定期更新。

2. 实时参数监控系统 对关键设备（如剪切机、绕线机）实现在线数据采集和报警功能。例如，对于真空浸漆环节，通过温湿压力实时监控，一旦超标立即停机排查。

3. 首件确认+巡检机制 首批样品经多重检测合格后方可大批量投产，中途设专人巡检防止批次异常。

4. 员工培训+技能考核 持续开展岗位技术培训，每年组织考核，与绩效挂钩，以减少人为失误。

5. 过程记录&追溯管理

内容	方法	优势
工艺参数	数字化表单录入	数据完整，可追溯
检验报告	电子归档	查询便捷
问题反馈	实时上报至管理平台	快速响应处理

6. 引进先进管理工具 —— 简道云生产管理系统

简道云是一款灵活易用的信息化平台，可用于搭建企业专属的生产管理系统，实现订单分解→物料领用→车间报工→质检记录→发货全链条数字化闭环，有效降低手动统计错误率，大幅提升协作效率。（官网地址：https://s.fanruan.com/aqhmk）

四、典型难点分析及应对经验分享

1. 原材料波动影响 优质硅钢片价格波动大，为平衡成本与品质，应建立长期稳定供应体系，并设立来料双重检测机制；

2. 绕制过程断丝/错位 通过升级自动化设备并完善报警逻辑，可将断丝率降低50%以上；

3. 浸漆不彻底导致局部放电 设置真空度预警阈值，并采用红外热像仪辅助判别，将缺陷发生概率降至0.5%以内；

4. 总装混错风险 推行条码/二维码物料流转，实现“零混装”目标；

5. 出厂试验不合格返修成本高 推行全过程数据采集，对问题频发环节设立提前预警机制，有效降低返修率30%以上。

五、借助信息化平台驱动持续改进——简道云在实际应用中的价值体现

以我们公司的实践为例，通过引入简道云搭建专属“变压器制造执行管控模板”，实现如下突破：

• 全流程实时看板展示订单进展，每一台产品都有独立履历卡；
• 检测结果自动关联至每台设备身份码，实现“一键查询历史问题”；
• 现场异常随拍上传，即时分派到责任人闭环整改；
• 数据统计模块支持缺陷类型趋势分析，为工艺优化提供决策支撑；
• 客户反馈同步回流到内控模块，加快迭代速度。

这一模式极大提高了跨部门协同效率，也为公司通过ISO9001等质量体系认证提供了坚实的数据支撑基础。

六、总结与建议

综上所述，变压器生产全过程需依托严谨的技术标准、多级检测机制以及现代信息化工具来共同保障。建议企业重点关注以下几个方面：

1. 优先抓好原材料源头把控；
2. 严格落实多级过程质检，不留死角；
3. 推动自动化升级，提高一致性和效率；
4. 利用简道云等数字平台实现数据驱动改进，实现从事后补救向事前预防转型。

未来可以持续优化模板细节，加强供应链协同，实现端到端高效透明管控，从而不断提升产品竞争力和客户满意度。如需深入体验，可以参考我们公司正在使用且已验证成熟的“简道云生产管理系统模板”，支持自定义编辑修改，非常适合中小制造企业快速上线应用：https://s.fanruan.com/aqhmk

精品问答:

---

变压器生产工序的主要关键步骤有哪些？

我对变压器生产工序中的关键步骤感到好奇，想知道从原材料到成品，哪些环节最为重要？这些步骤如何影响最终产品的性能和寿命？

变压器生产工序的关键步骤主要包括：

1. 设计与选材：根据电气参数选用合适的铁芯和绕组材料，确保性能稳定。
2. 铁芯制造与叠装：采用高硅钢片叠装减少涡流损耗，提升效率。
3. 绕组制作：精确绕制铜线或铝线，保证匝数和层间绝缘。
4. 绝缘处理：使用高品质绝缘纸及油浸处理，提高耐压能力。
5. 装配与封装：合理布局内部结构，防止机械振动损伤。
6. 测试与调试：进行耐压测试、空载及负载试验，确保质量达标。依据统计数据显示，严格控制以上六大步骤可使变压器故障率降低30%以上。

变压器生产工序中如何通过质量控制确保产品可靠性？

我想了解在变压器生产过程中，有哪些具体的质量控制措施能保证每台变压器都达到标准要求，从而避免后期故障？

变压器生产中的质量控制措施包括多层次检验和监控流程：

• 材料检测：通过光谱分析和机械性能测试筛选合格原材料。
• 工艺监控：采用自动化设备监控绕组张力、涂胶均匀度等关键指标。
• 在线检测系统：实时测量线圈电阻、绝缘电阻等参数，及时发现异常。
• 成品测试：执行高电压耐受测试（通常为额定电压的2倍），以及负载试验验证热稳定性。 案例表明，通过实施上述质量管控体系，某大型变压器厂家的返修率从5%下降至1.2%，显著提升了产品可靠性。

在实际生产中有哪些技术手段可以优化变压器制造工序？

我想知道现代技术如何应用于传统的变压器制造工序，有没有哪些具体技术手段能够提高效率和产品一致性？

现代变压器制造中常用以下技术手段优化工序:

1. 自动化绕线机：通过程序控制实现精确绕制，提高绕组均匀度并缩短制作周期。
2. 激光辅助切割与定位技术：保证铁芯钢片尺寸精度与叠装准确性，有效减少磁损耗。
3. 数字化监控系统（如SCADA）：实时采集温度、电流等数据，实现智能预警和过程优化。
4. 高精密检测仪器（局部放电检测仪）：及时发现隐蔽缺陷，防止未来故障。 例如，引入自动化绕线设备后，一家企业产能提升了20%，同时次品率降低15%。

如何通过数据分析提升变压器生产工序的质量管理水平？

我对数据驱动的质量管理很感兴趣，希望了解怎样利用数据分析工具来识别生产瓶颈和潜在风险，从而持续改进变压器质量。

利用数据分析提升变压器生产质量管理包括以下几个方面:

• 数据采集与整合：收集各阶段工艺参数、环境状况及检测结果形成数据库。
• 统计过程控制（SPC）：通过控制图监测关键指标波动趋势，实现早期异常预警。
• 根因分析（RCA）：结合失效案例数据找出故障根本原因并制定改进措施。
• 大数据与机器学习应用：预测设备维护周期及优化制造流程。 根据某行业报告，通过实施全面的数据分析平台，一家企业平均停机时间减少25%，产品合格率提升至98%以上。
