锦纶的生产工序详解，锦纶是如何制造的？

华靖笃

·

2025-08-12 02:34:17

阅读9分钟

已读22次

锦纶（尼龙）的生产工序主要包括：1、原料准备与聚合；2、熔融纺丝成丝；3、拉伸定型处理；4、后加工与检验。 其中，原料的聚合过程决定了锦纶分子的结构和性能，是整个制造流程中最为关键的一环。通过将己内酰胺等单体材料在高温高压下进行开环聚合反应，形成高分子聚酰胺链，这一过程直接影响到后续纺丝及成品质量。本文将分步骤详解每一道工序的技术要点，并结合行业常用设备与管理方法，帮助读者全面理解锦纶（尼龙）从原料到成品的完整制造流程。

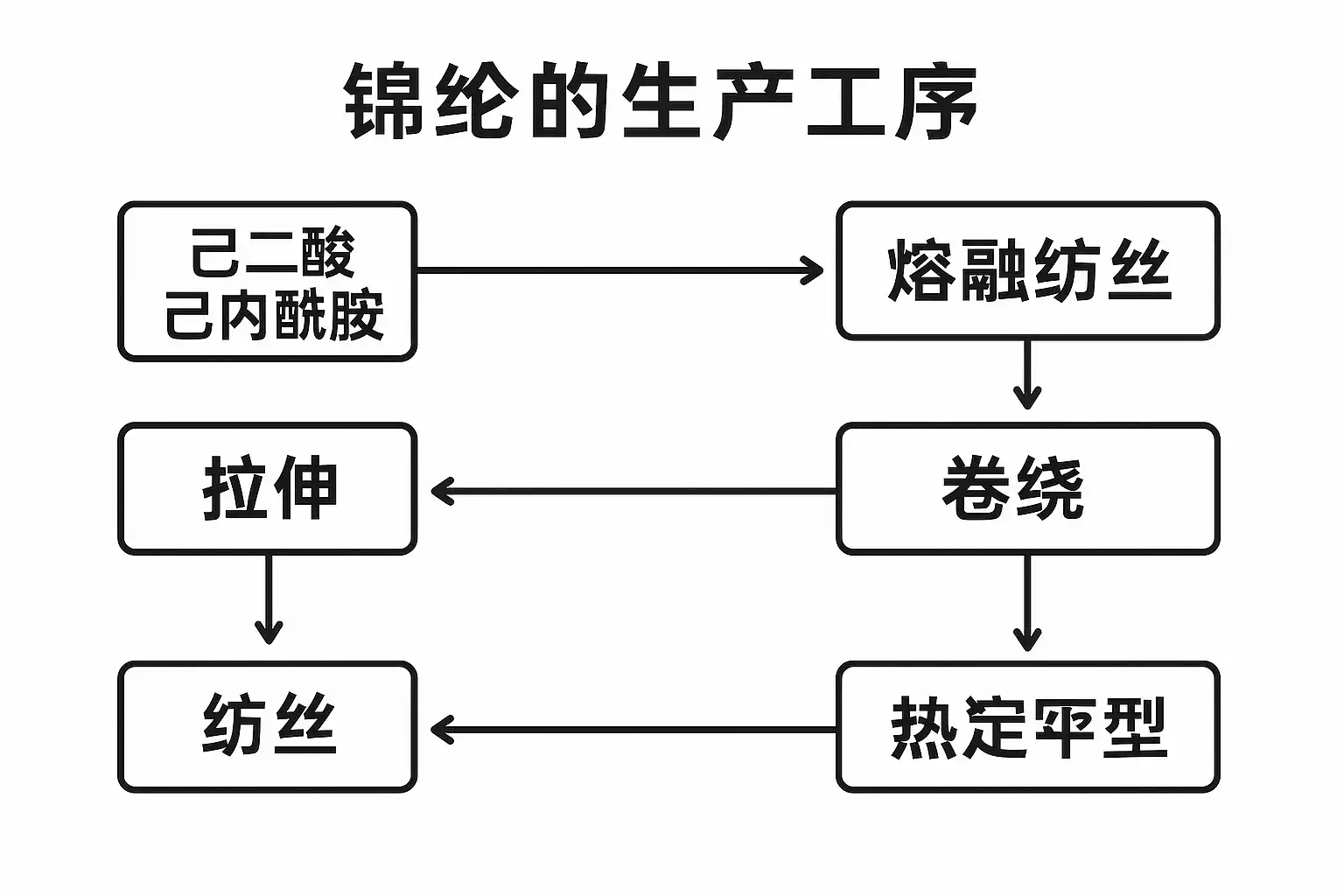

《锦纶的生产工序详解，锦纶是如何制造的？》

---

一、原料准备与化学聚合

锦纶（Nylon）主要有多种类型，其中最常见的是锦纶6（Nylon-6）和锦纶66（Nylon-66）。两者均属于聚酰胺类工程塑料，但其制备单体和聚合方式略有不同。

1. 原料准备

• Nylon-6 原料为己内酰胺
• Nylon-66 原料为己二酸和己二胺

2. 聚合反应

锦纶6生产流程

步骤	内容描述
单体纯化	对己内酰胺进行精制脱水，确保反应纯度
开环聚合	在连续反应釜或间歇釜中，加热至220270℃，压力0.20.5MPa，使己内酰胺开环生成线性高分子
缓冷降温	控制冷却速度，防止结晶不均匀
切粒干燥	将初步生成的尼龙切割成粒状，并彻底干燥去除水份

锦纶66生产流程

步骤	内容描述
单体混合	按比例混合己二酸和己二胺
缩聚反应	在加压釜中加热至270~285℃进行缩聚，释放水
冷却切粒	聚合物冷却后切割成粒状
干燥处理	去除残余水分

3. 关键技术点展开——“开环/缩聚”重要性

无论是开环还是缩聚，这一步对产品性能影响极大。比如在温控不准确时，会导致分子链长短不一，从而影响强度及韧性。此外，如杂质未清除干净，会引起颜色偏差及断头率上升。现代工厂多采用全自动投料系统和DCS集散控制保障批次稳定，为后续连续化熔融纺丝打下坚实基础。

---

二、熔融纺丝与成型技术

熔融纺丝基本流程

熔融纺丝是将已干燥的尼龙颗粒加热至其熔点以上，使其变为粘稠流动状态，然后通过喷丝板挤出细流并冷却固化为长丝。

基本步骤表

工艺阶段	技术操作	注意事项
熔融挤出	尼龙颗粒进入螺杆挤出机受热熔化	控制温度、防止降解
过滤净化	熔体过筛网或砂滤板去杂	保证无杂质堵塞喷头
喷丝	熔体经计量泵均匀送入喷丝板	孔径均匀决定单丝直径
空气冷却	高温细流遇冷空气快速固化	风速均匀影响成型质量

工艺参数控制的重要性

喷丝过程对温度、压力波动极敏感。如尼龙6通常要求喷嘴区温度230260℃；压力稳定在1020MPa之间。若波动过大，则会引起断头或粗细不均。此外，高效过滤系统能显著降低设备维护频率，提高产线运行效率。

---

三、拉伸定型与卷绕工艺

经过初步固化后的长丝，需要进一步拉伸以提高结晶度与机械强度，同时赋予所需物理性能。

拉伸定型详细步骤

1. 预热区

• 使用加热辊提升长丝至适宜拉伸温度（一般为50~100℃）

2. 一级拉伸

• 拉伸倍率约3~5倍，使分子链取向

3. 定型区

• 热风箱或定型辊使拉伸后的长丝保持形态

4. 卷绕收集

• 用高速卷绕机收集成为筒状产品

拉伸参数对比表

参数	普通拉伸	高强度拉伸
温度	60~80℃	90~120℃
倍率	3~4倍	5~7倍
定型方式	热风/红外	热风/蒸汽

拉伸的重要意义举例说明：

例如，用于工业帘线或渔网类产品时，通常需要更高的拉伸倍率，以获得优异的抗张强力。而服用长丝则追求更好的柔软性，因此会选择较低倍率并优化定型条件。这些调整直接决定了最终用途领域和市场竞争力。

---

四、后加工整理与质量检测

完成主线生产后，还需进行上油、防静电处理以及多项物理/化学指标测试，以确保符合客户标准及行业规范。

常见后加工项目清单：

• 上油剂涂覆
• 防静电剂处理
• 着色染整（如有）
• 卷装修整
• 包装入库前复检

检验项目及标准表格：

检验项目	测试方法	常规标准
强力	万能材料试验机	≥4cN/dtex
吸湿率	烘箱法	≤4%
色牢度	摩擦/日晒牢度测试	≥4级

整理检测的重要意义：

只有经过严格检测的产品才能保证在下游织造及终端应用中的一致稳定表现。例如汽车安全带用锦纶对强力、安全系数要求极高，因此必须全程追溯每批次数据。这也是为何许多大型企业会采用数字化生产管理系统来辅助全过程监控。

---

五、装备自动化与数字管理提升效率

随着市场需求个性化、多元发展，以及人工成本上升，高效智能装备配置成为现代锦纶企业核心竞争力之一。其中，简道云等新一代数字平台正在被广泛采用，实现从原材料采购到交付出库的一站式透明管理。

数字管理系统主要功能举例：

1. 原辅材料采购追踪
2. 配方批号自动记录
3. 工艺参数实时监控预警
4. 成品质检自动归档
5. 智能排产计划建议
6. 库存物流动态同步

应用实例说明：

以某大型锦纶企业为例，通过部署简道云生产管理系统，对各道工序的数据采集点实行自动上传，大幅减少人工抄录错误。同时，实现异常报警和实时绩效分析，使得产量提升12%，废品率下降30%。更多模板免费下载、自定义编辑，可访问：https://s.fanruan.com/aqhmk

---

六、行业发展趋势与技术创新方向

未来几年，中国乃至全球锦纶行业将在节能减排、高端差别化新品研发方面持续升级。代表趋势包括生物基单体开发、高速低耗能新设备投用，以及大数据驱动柔性供应链建设等领域。

技术创新趋势要点列表：

• 生物基尼龙如PA56逐步

精品问答:

---

锦纶的生产工序主要包括哪些步骤？

我一直很好奇锦纶是怎么制造出来的，听说它的生产工序挺复杂的，能具体介绍一下锦纶生产过程中都有哪些关键步骤吗？

锦纶的生产工序主要包括以下几个关键步骤：

1. 聚合反应：通过己二酸和己二胺缩聚反应生成聚酰胺盐溶液。
2. 熔融纺丝：将聚合物熔融后通过喷丝板拉丝成丝。
3. 牵伸定型：对拉伸后的纤维进行牵伸，提升强度和弹性。
4. 热处理：通过加热固定分子链结构，提高纤维稳定性。
5. 后整理加工：染色、整理等提高锦纶织物性能。根据数据显示，牵伸比一般控制在3-5倍范围内，有效提升纤维强度达30%以上。

什么是熔融纺丝技术，在锦纶制造中有什么作用？

我听说熔融纺丝是锦纶生产中的重要技术，但不太清楚它具体是什么以及为什么这么关键，能详细讲解吗？

熔融纺丝是一种将高温熔融态的聚合物通过喷丝板挤出形成连续长丝的技术。在锦纶制造中，熔融纺丝负责将聚合好的聚酰胺熔体转变成细长均匀的长丝，是实现大规模生产的重要环节。比如，通过控制喷丝孔径和温度，可以调节最终锦纶长丝直径，一般直径为15-30微米。该技术不仅提高了生产效率，还保证了产品质量的一致性。

如何通过牵伸过程提升锦纶的机械性能？

我注意到很多资料提到牵伸对锦纶性能影响很大，可是具体牵伸过程是怎样操作的？它到底怎么改善机械性能呢？

牵伸是在锦纶长丝冷却后，通过机械拉伸使分子链沿轴向排列更紧密，从而显著提升力学性能。通常牵伸倍率控制在3-5倍之间，会使强度提升20%-40%，模量提高30%以上。例如，通过多级牵伸设备调整速度梯度，实现分子取向优化，从而提高耐磨性和韧性。这一过程类似于拉直绳索，使其更坚固且富有弹性。

热处理对锦纶质量有何影响？为什么必须进行热定型？

我看到很多关于锦纶制造流程中都提到‘热定型’这个环节，但不明白它具体有什么作用，为啥不能省略掉这一步呢？

热处理或热定型是指在一定温度下对已牵伸的锦纶进行加热，使分子链稳定固化，锁定分子取向结构。此过程有效防止回缩变形，提高尺寸稳定性和耐热性。据统计，经过热定型处理后，织物尺寸变化率可降低50%以上，同时耐温性能提升约25%。没有这一步骤，制品易产生翘曲、缩水等缺陷，严重影响终端产品品质与使用寿命。

132

×

微信分享

扫描二维码分享到微信
