铸件生产是现代制造业的重要基础工艺，其流程科学严密、环环相扣。核心步骤主要包括：1、原材料准备；2、造型与芯制造；3、熔炼与浇注；4、清理与后处理；5、质量检验。 其中，造型与芯制造是决定铸件成型质量的关键环节。它不仅影响铸件的尺寸精度和表面质量，还直接关系到后续的熔炼浇注和最终产品性能。例如，采用精密砂型或壳型工艺能大幅降低气孔和夹杂等缺陷，提高合格率。因此，合理规划每道工序并严格执行，是保障铸件高质量、高效率生产的基础。

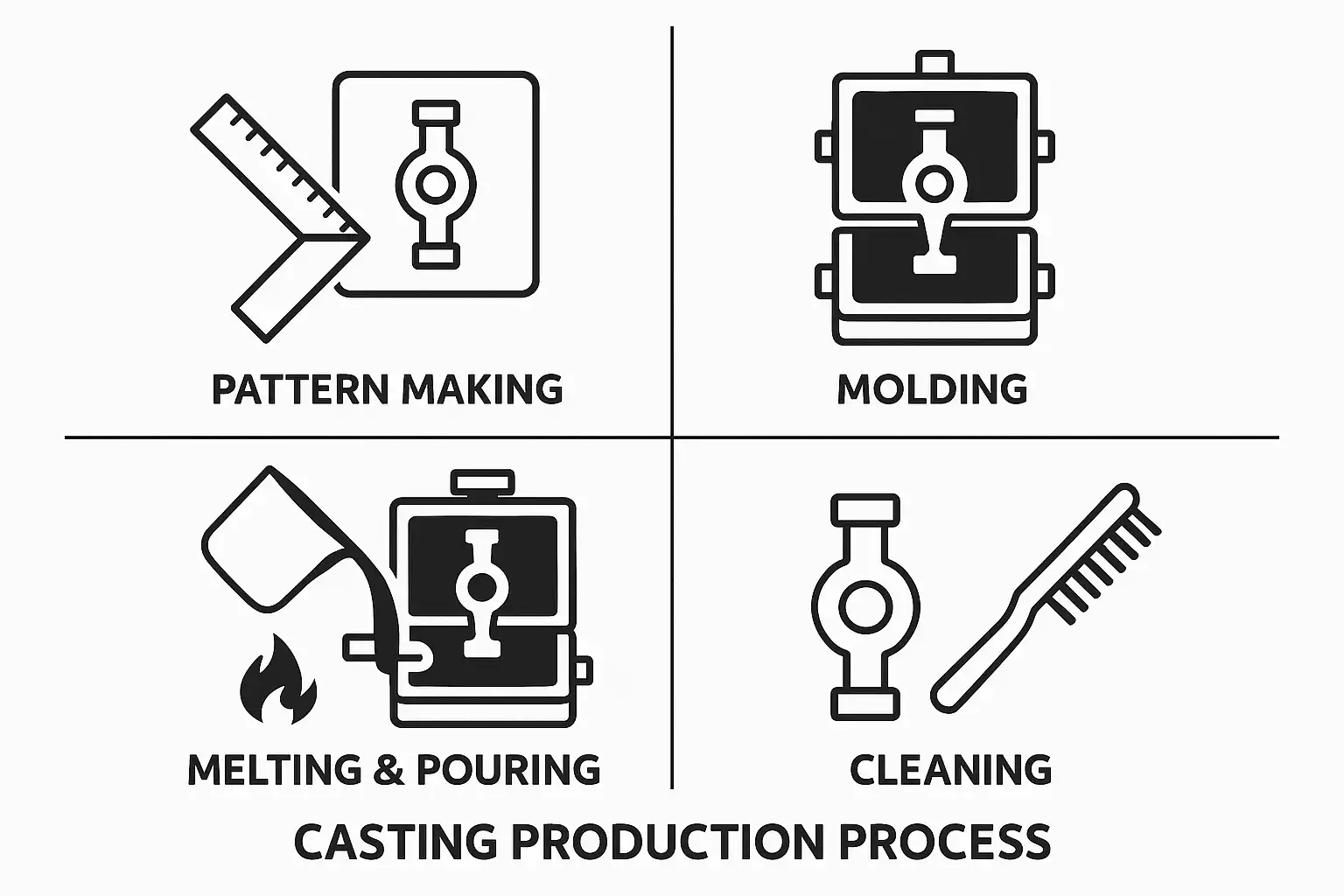

《铸件生产工序图示详解，铸件生产工序有哪些步骤？》

---

一、原材料准备

在铸件生产流程中，原材料准备是整个过程的起点，也是影响后续各环节质量与成本控制的重要基础。

• 材料选择
• 选用适合所需性能的金属原材料（如生铁、废钢等）。
• 根据产品要求选择合适辅助材料（炉料、脱氧剂、孕育剂等）。
• 材料检验
• 检查原材料化学成分是否达标。
• 对回炉料进行分拣和清理，防止杂质混入。
• 储存管理
• 分类堆放防止混淆。
• 定期盘点并做防锈、防潮处理。

原材料类型	检查内容	注意事项
金属炉料	成分分析	不得混入异种金属
回炉料	清洁度	去除油污杂质
辅助材料	合格证明文件	符合规范采购渠道

合理的原材料准备不仅保证了产品基本性能，也为后续造型和熔炼奠定了坚实基础。

---

二、造型与芯制造

造型环节指的是为金属液体提供形状模具（砂型或金属型），而芯制造则负责形成复杂内腔或孔道结构。

• 模具设计
• 根据图纸设计模型结构及浇注系统。
• 制作砂型
• 按照模样制备上下砂箱，并正确安放冒口系统。
• 芯盒制作
• 用于形成内腔部分，如水冷壁等复杂结构。
• 芯子烘干
• 保证芯子强度，避免浇注时塌陷变形。

常见造型方法对比：

工艺名称	特点	应用范围
普通砂型	成本低, 易操作	通用中大型铸件
壳型铸造	精度高, 表面好	小批量复杂零件
金属模铸造	重复性好, 寿命长	批量标准零部件

详细说明： 在现代铸造企业中，高精度壳型技术已成为提升核心竞争力的重要手段。通过树脂自硬砂及3D打印模型，可实现复杂异形结构的一次成型，有效减少机械加工余量，提高整体效率和良品率。同时，通过仿真分析优化浇冒口系统布置，可极大降低夹渣缩孔等常见缺陷，为高端装备配套提供保障。

---

三、熔炼与浇注

该阶段是将固态金属加热至液态，并在最优温度下灌入预先制备好的模具之中。

主要步骤如下：

1. 炉前准备：检查炉体设备安全性，提前预热保温。
2. 加料熔化：按顺序投入铁水/钢水原材及辅助剂，加热至设定温度。
3. 脱氧脱硫：根据需要添加脱氧剂（如硅铁）以净化金属液，提高纯净度。
4. 测温取样：定期检测铁水/钢水温度及成分含量，实现精准控制。
5. 浇注操作：确保浇包干净无渣，以稳定流速将金属液倒入模具系统内。
6. 冷却凝固：根据材质要求自然冷却或加速冷却，确保组织均匀致密。

注意事项：

• 铁水过热会引发收缩裂纹，不足则易产生浇不足或冷隔；
• 浇包倾倒速度应均匀避免卷气产生气泡；
• 严禁带渣入模，否则易造成夹杂缺陷。

表：不同材质对应熔炼温度

材质	熔炼温度范围(℃)
灰口铸铁	1200~1300
球墨铸铁	1300~1450
碳素钢	1480~1550
不锈钢	1550~1600

---

四、清理与后处理

这一阶段目的在于去除多余物质，使毛坯达到可供使用或机械加工状态，同时提升其力学性能和外观品质。

清理内容包括：

• 打箱落砂
• 分离砂箱并卸除周围粘附泥沙；
• 切割冒口/飞边
• 利用切割机移除多余部分；
• 去毛刺抛丸
• 抛丸机高速弹丸撞击表面去除氧化皮及其它残留物；
• 表面修整
• 打磨平整粗糙部位，使外观更美观；

后处理方法：

1. 热处理（如退火、正火）以优化组织，提高机械性能；
2. 防锈涂层喷涂，为长时间储运提供保护；
3. 如有特殊需求，可进行机加工达到精确尺寸公差；

表：常见清理设备对比

清理方式	效果	应用场景
人工打磨	灵活, 效率低	小批量/特种部位
抛丸清理机	高效, 表面均匀	批量标准组件

---

五、质量检验与出厂验收

每一道工序完成后，都需进行严格检验，以防止不合格品流入下一阶段乃至客户手中。

常规检验项目：

1. 外观尺寸检测——卡尺/三坐标仪检测关键尺寸公差；
2. 力学性能测试——拉伸试样做抗拉强度/冲击韧性试验；
3. 化学成分分析——光谱仪测定主元素含量是否达标；
4. 无损探伤——超声波/射线/X光检查内部气孔裂纹等隐患；

对应流程如下：

1. 来料检验 → 工序巡检 → 完工终检 → 特殊项目抽查 → 出厂最终审核

表：典型缺陷及检测方法

缺陷类别	检测手段
气孔疏松	X射线探伤
裂纹	超声波探伤
成分不符	光谱分析

只有全部合格方可进入包装出库流程，否则必须返修重做或报废销毁，从源头把控品质风险，是现代智能制造企业必备管理要素之一。

---

六、数字化管理赋能—简道云生产管理系统应用实例

随着工业信息化进程加快，数字平台已成为提升企业竞争力的关键工具。如简道云生产管理系统，通过“可视化看板+自动任务流+数据采集”一体化模式，实现对上述所有环节全生命周期追溯监管，有效杜绝人为疏漏，大幅提升协同效率和交付能力。具体优势主要体现在以下几个方面：

1. 标准作业模板库 提供涵盖各种产品类型的标准作业指导书模板，一键复用快速上手，无需从零搭建业务体系。

2. 智能数据采集 支持现场扫码录入，每个批次实时追踪进展节点，为异常预警提供数据支撑。

3. 自动统计分析报表 各项指标动态更新，对比历史同期找出瓶颈短板，实现持续改进提效。

4. 权限安全审计体系 不同岗位分级授权责任到人，全流程留痕符合ISO认证要求。

应用实例说明： 某大型汽配厂采用简道云系统链接ERP/MES/PDM多平台，将“订单→排产→物料→工艺→质检→发货”全链路打通，据统计报废率下降21%、交付周期缩短17%，同时支持手机端远程审批，大大提高响应速度。目前，该平台已广泛服务于汽车零部件、高端装备、新能源等多个细分行业用户。如需体验模板，可访问官网自取：https://s.fanruan.com/aqhmk

---

七、小结与应用建议

综上所述，现代铸件生产主要经历了“原材料准备—造型芯制—熔炼浇注—清理后处理—质量检测”五大核心步骤，每一步都对最终产品有着决定性影响。在当前智能制造大势下，引入以简道云为代表的信息化管理工具，将传统经验沉淀为标准数据资产，是提升良品率和市场响应能力的重要抓手。建议企业结合自身规模特点选择适配解决方案，不断完善作业标准，并关注新技术、新设备动态，实现降本增效目标。如果您有数字化转型需求或者想要获取我们公司实践过的生产管理SOP模板，可以点击此链接直接领取：https://s.fanruan.com/aqhmk

希望本文可以帮助您全面理解铸件全流程，也欢迎留言交流更多实际问题！

精品问答:

---

铸件生产工序有哪些步骤？

我最近对铸件生产流程很感兴趣，但听说这个过程包含很多复杂的步骤。能不能详细介绍一下铸件生产工序的具体步骤是什么？每一步的主要内容和作用是什么？

铸件生产工序一般包括以下几个关键步骤：

1. 模型制作——根据设计图纸制作模型，是铸造形状的基础。
2. 制壳/制型——通过包砂或压砂形成型壳，决定铸件外形精度。
3. 熔炼金属——将金属材料加热至熔点以上，保证流动性。
4. 浇注——把熔融金属倒入型腔，形成铸件初型。
5. 冷却与凝固——控制冷却速度以减少缺陷。
6. 破壳取件——去除砂壳，露出粗制铸件。
7. 清理与加工——去除浇口、跑冒口，进行机械加工和热处理提升性能。

根据2023年行业数据，标准流程可使成品率提升约15%，有效降低次品率。此流程是确保铸件质量和尺寸精度的基础。

如何理解铸件生产中制壳与制型的区别？

我在学习铸造工艺时看到“制壳”和“制型”两个术语，有点混淆它们之间的区别和具体应用场景。能详细解释这两个工序分别是什么，有哪些不同吗？

制壳与制型都是形成铸造模具的重要环节，但有所不同：

工序	定义	应用方式	案例说明
制壳	在模型表面覆盖一层硬化砂壳	常用于精密铸造，如消失模法	精密发动机缸体采用制壳法提高表面光洁度
制型	利用砂子直接围绕模型成形模腔	广泛用于普通砂型铸造	大型机械零部件多采用传统制型技术

总结：

• 制壳强调硬化且薄壁，提高细节还原度；
• 制型更灵活适合大体积结构。理解两者差异有助于选择合适工艺，实现成本与质量平衡。

怎样通过工序图示优化铸件生产流程？

我想知道在实际生产中，用工序图示来管理和优化铸件生产有什么优势？具体怎么操作才能让整个流程更高效、更规范？

利用工序图示优化铸件生产主要体现在以下几方面：

• 流程可视化：将每个生产步骤以图形方式展现，便于识别瓶颈和冗余环节。
• 标准化操作：明确各阶段参数及标准，提高一致性和减少人为差错。
• 数据驱动改进：结合产量、次品率等关键指标分析，实现持续优化。

例如某汽车制造厂应用工序图示后，整体生产周期缩短12%，产品合格率提升8%。操作建议包括使用软件绘制详细流程图，将设备状态、时间节点及检验要求整合入其中，实现数字化管理。

在铸件冷却阶段如何避免常见缺陷产生？

我发现很多时候冷却不当会导致裂纹或气孔问题，这让我很困惑。请问在冷却阶段有哪些注意事项，可以有效避免这些缺陷呢？

冷却阶段是决定铸件质量的重要环节，需重点控制以下因素以避免缺陷产生：

1. 均匀冷却——防止应力集中造成裂纹。例如采用分段散热技术，使温度梯度控制在合理范围内（通常≤50℃）。
2. 缓慢凝固——促进晶粒细化，提高机械性能，通过调整浇注温度及模具导热性实现。
3. 排气通畅——避免气孔形成，在设计排气系统时确保气体顺利逸出。
4. 实时监测温度——使用红外测温仪跟踪冷却曲线，及时调整参数。

数据显示，通过科学冷却管理，可将裂纹发生率降低至1%以下，大幅提升产品可靠性。
