SMT生产工序详解，关键步骤你知道吗？

何曲

·

2025-08-12 02:34:51

阅读8分钟

已读27次

SMT（表面贴装技术）生产工序是现代电子制造业的核心环节。1、SMT工序主要包括锡膏印刷、贴片、回流焊接、检测与返修四大关键步骤；2、每一步骤都对最终产品质量有重要影响；3、数字化管理系统（如简道云生产管理系统）能够极大提升生产效率与品质追溯能力。 其中，“锡膏印刷”作为首要环节，直接决定后续贴片和焊接的质量。高精度的锡膏印刷可有效避免虚焊、连锡等常见缺陷，为整个SMT流程打下坚实基础。通过自动化设备和数据监控系统，企业能实时确保印刷精度，从源头保障产品良率。

《SMT生产工序详解，关键步骤你知道吗？》

---

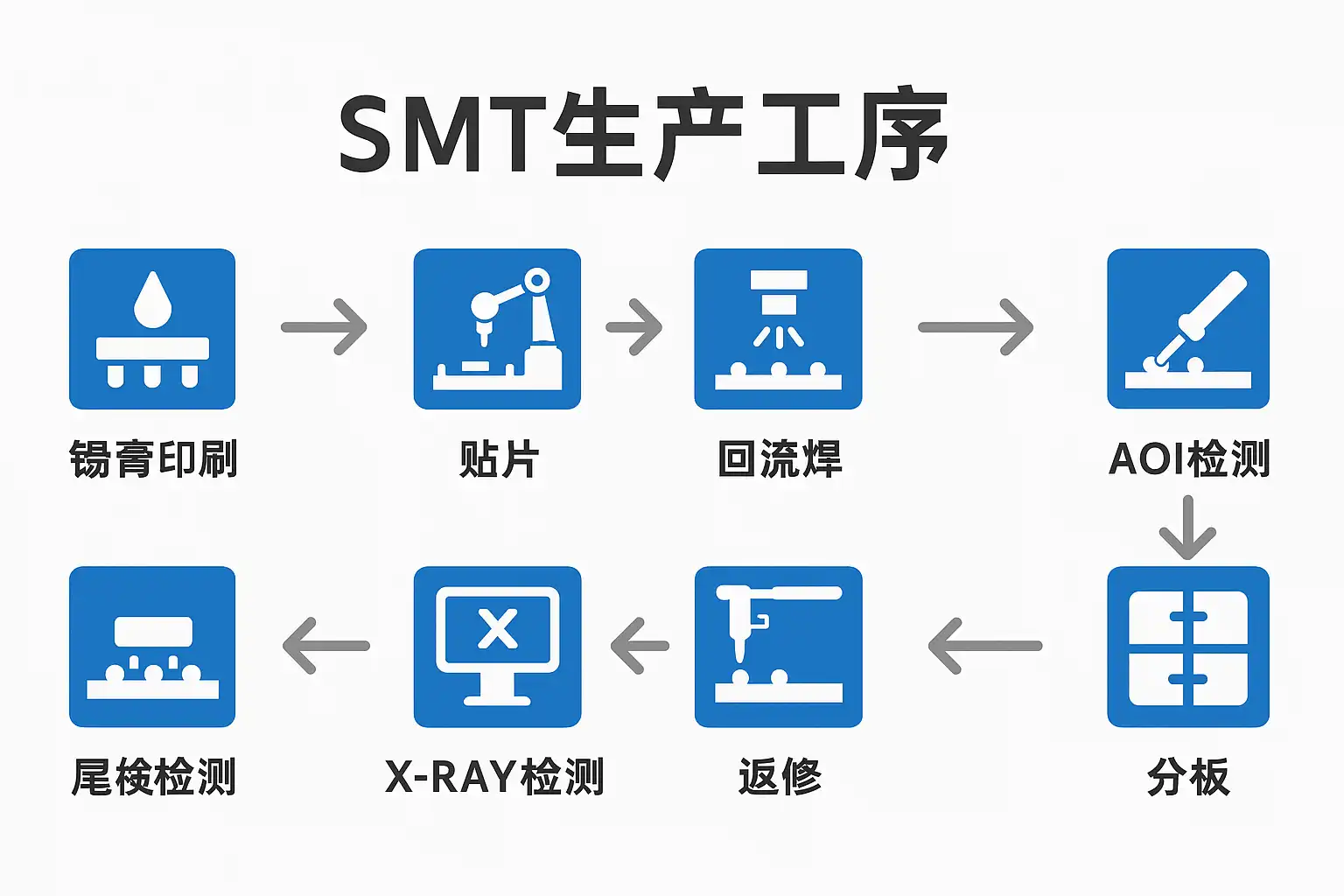

一、SMT生产工序概览

SMT（Surface Mount Technology）已成为电子组装的主流方式，其核心优势在于高集成度、高自动化水平和高可靠性。典型的SMT生产线由多个关键工序组成，每一步都紧密相连，对产品质量和生产效率产生决定性影响。

工序名称	主要内容	作用
锡膏印刷	在PCB板上将锡膏均匀涂覆于焊盘位置	决定后续焊点质量
贴片(SMT)	将元器件精准放置到指定位置	保证元件正确布局与极性
回流焊接	加热使锡膏熔化实现元件与PCB连接	实现电气及机械可靠连接
检测与返修	AOI/X-Ray/人工检查并处理不良品	控制不良率，提升整体合格率

整个流程从物料准备开始，到最终的成品检验结束，中间各环节严密衔接，任何一个步骤出现偏差都可能导致批量不良或品质事故。

---

二、各关键步骤详细解析

1. 锡膏印刷

• 目的：在PCB板指定焊盘处均匀涂覆适量锡膏，为后续元件粘附和电气连接做准备。
• 工艺要点：
• 刮刀速度与压力调节
• 锡膏粘度控制
• 钢网洁净度
• 定期检查钢网开孔是否堵塞
• 常见问题及后果：
• 印刷偏移→虚焊/短路
• 锡量不足→开路
• 污染/堵孔→不良率升高

2. 贴片（元器件贴装）

• 使用高速贴片机或多功能机将SMD元器件吸取并精准放置在对应PCB位置。
• 工艺参数：
• 吸嘴类型选择
• 放置压力设置
• 元器件极性校对

3. 回流焊接

• 将经过贴片的PCB送入回流焊炉，通过预热区–恒温区–回流区–冷却区等温控曲线，使锡膏熔化并形成合格的金属互连。
• 风险点：
• 温度曲线异常→虚焊/爆板/IC损坏

4. 检测与返修

• 自动光学检测（AOI）：用于发现错位、缺料、虚焊等；
• X-Ray检测：用于BGA/QFN等不可见引脚部位的内层检查；
• 人工目检及功能测试：最终把关品质。

5. 补充环节

• SPI（锡膏检测）：监控印刷质量，实现早期预警；
• 分板&包装：完成后续分切及防静电包装。

---

三、数字化管理——简道云助力智能制造

传统SMT管理面临诸多挑战，如物料追溯难、过程管控难、不良品分析滞后等。引入如简道云生产管理系统，将带来以下变革：

功能模块	作用描述	实际价值
工单全流程跟踪	每个订单从投产到出货全链路数据可查	避免错单漏单，提高交付准确率
看板可视化	实时显示生产进度、不良趋势等	快速响应异常，提高管理透明度
不良品数据分析	多维统计不良种类与发生节点	精准定位问题源头，持续改善
设备台账&维护提醒	全生命周期设备档案+定时保养提醒	降低故障停线概率，延长设备寿命
自定义报表导出	按需统计产量、不良率、人效等指标	支持精细化绩效考核和运营决策

以我们的实际应用为例，通过简道云平台，将所有工艺参数标准化录入系统，各站作业员扫码确认操作步骤；当某道工序出现异常时，相关责任人立即收到消息推送，实现第一时间的问题闭环处理。同时，不同批次原材料也能实现“一物一码”追溯，无论客户何时反馈问题，都能迅速查找历史记录，大幅提升服务响应能力。

---

四、多维优化建议与未来趋势

1. 智能设备升级 引进AI视觉检测、大数据分析工具，不仅能提升识别精度，还可实现自学习、自优化，提高整体产线自适应能力。

2. 全流程信息化改造 精细到每一块PCB板，每一道制程参数，每一次异常报警，都有据可依，有迹可循，实现无纸化办公和绿色制造。

3. 团队技能培训同步跟进 随着装备自动化程度提升，一线员工技能结构也需转型升级，应定期组织技术培训，包括软件操作、新型材料特性等内容。

4. 供应链协同深化 与上游原材料供应商的数据互通，实现库存预警、多地同步备货，有效防范物料断供风险。

5. 环境友好型创新 推动无铅焊料应用，优化废气净化处理方案，实现企业社会责任目标。

---

五、总结及行动指导

综上所述，掌握并持续优化“锡膏印刷-贴片-回流-检测”四大关键步骤，是保障SMT产线稳定、高效运转的不二法门。而数字化管理工具如简道云，可助力企业实现全过程透明管控，将人因失误降至最低，并构建完善的数据资产体系。建议广大电子制造企业：

• 持续评估现有制程瓶颈，有针对性引入智能装备；
• 推广标准作业指导书，并利用IT平台固化作业流程；
• 重视过程数据积累，用统计结果驱动持续改善；
• 加强员工技能培训，与行业前沿保持同步发展；
• 积极探索绿色制造新路径，为企业树立品牌正面形象。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

什么是SMT生产工序？它包括哪些关键步骤？

作为刚接触电子制造的新人，我一直对SMT生产工序感到困惑。能不能详细介绍一下SMT的定义以及整个生产流程中有哪些关键步骤？

SMT（表面贴装技术）生产工序是现代电子制造中将电子元器件直接安装到印刷电路板（PCB）表面的工艺。关键步骤包括：

1. PCB清洁：确保焊接表面无尘无油。
2. 印刷锡膏：通过模板将锡膏精准印刷到焊盘上。
3. 贴片：使用贴片机将元器件准确放置在锡膏上。
4. 回流焊接：通过加热使锡膏熔化，实现元器件与PCB的电气连接。
5. 检测与修复：采用自动光学检测（AOI）和人工检查，确保焊点质量。

例如，一条标准SMT线的回流炉温度曲线通常分为预热、浸润和冷却三个阶段，确保焊接质量达到99%以上合格率。

如何提高SMT生产工序中的贴片精度？有哪些实用方法？

我在实际操作中发现贴片精度不够，经常导致返修。想了解提升贴片精度的具体方法和注意事项，有没有一些实用技巧分享？

提高SMT贴片精度可以从以下几个方面入手：

方法	说明
定期校准贴片机	保证机器定位系统的高精度，减少误差在±0.02mm以内
优化锡膏印刷质量	使用高品质模板和控制锡膏厚度，防止元件滑移
控制环境湿度与温度	环境保持在20-25℃，湿度40%-60%，避免元件吸潮变形
人员培训与流程规范	提升操作人员技能，严格执行标准作业流程

案例说明：某企业通过每周校准设备及优化环境控制后，贴片偏差率降低了30%，大幅减少了返修成本。

回流焊过程中温度控制为何重要？不当温控会带来哪些问题？

我听说回流焊时温度控制非常关键，但不太理解具体原因和可能出现的问题。能详细解释一下吗？

回流焊过程中温度控制直接影响焊点质量与电子元件性能。合理的温区设置一般分为预热区（150-180℃）、浸润区（220-250℃）、冷却区（降至室温）。

不当温控可能导致以下问题：

• 焊点虚焊或冷焊，降低连接可靠性
• 元器件受热损伤，如芯片开裂或功能失效
• 锡球飞溅引发短路风险

数据显示，温控偏差超过±5℃时，产品一次合格率下降10%以上。例如某厂家因回流炉老化未及时维护，导致合格率从98%跌至85%，严重影响交付周期和客户满意度。

自动光学检测（AOI）在SMT生产中的作用是什么？如何提升检测效率？

我对自动光学检测技术很感兴趣，但不了解它具体能做什么，以及怎样才能让AOI更高效地服务于生产，有相关经验分享吗？

自动光学检测（AOI）利用高速相机扫描PCB，实现对焊点、元器件位置及极性等缺陷的快速识别，是保障SMT质量的重要环节。

提升AOI检测效率的方法包括：

1. 优化扫描路径和参数设置，提高识别速度；
2. 定期更新缺陷库，提高误报率控制在5%以下；
3. 与产线数据联动，实现异常快速反馈及追踪；
4. 培训操作人员掌握判定规则，减少人为干预时间。

实践案例显示，一家电子厂通过改进AOI算法，将检测速度提升20%，同时减少了15%的误判，提高整体产线效率。
