CRM系统架构图详解，如何设计高效的架构方案？

琳诫梢

2025-06-03 16:38:23

阅读12分钟

已读33次

1、CRM系统架构图通常分为基础架构层、应用服务层、数据管理层和用户交互层；2、现代CRM系统多采用分层结构、高度集成第三方工具（如简道云）、支持高度可定制化；3、安全性设计是架构核心之一。其中，集成简道云等低代码工具可以极大提升CRM的灵活性和扩展能力。例如，通过将简道云集成到CRM平台，企业可快速搭建表单、审批流与业务自动化，无需大量开发资源。这不仅加速了业务流程上线，还能根据实际需求随时调整，有效应对市场变化。综上，一个科学的CRM系统架构图，不仅要清晰反映各技术模块间的关系，还需充分考虑扩展性、安全性和易用性，以支持企业精细化客户管理和数字化转型。

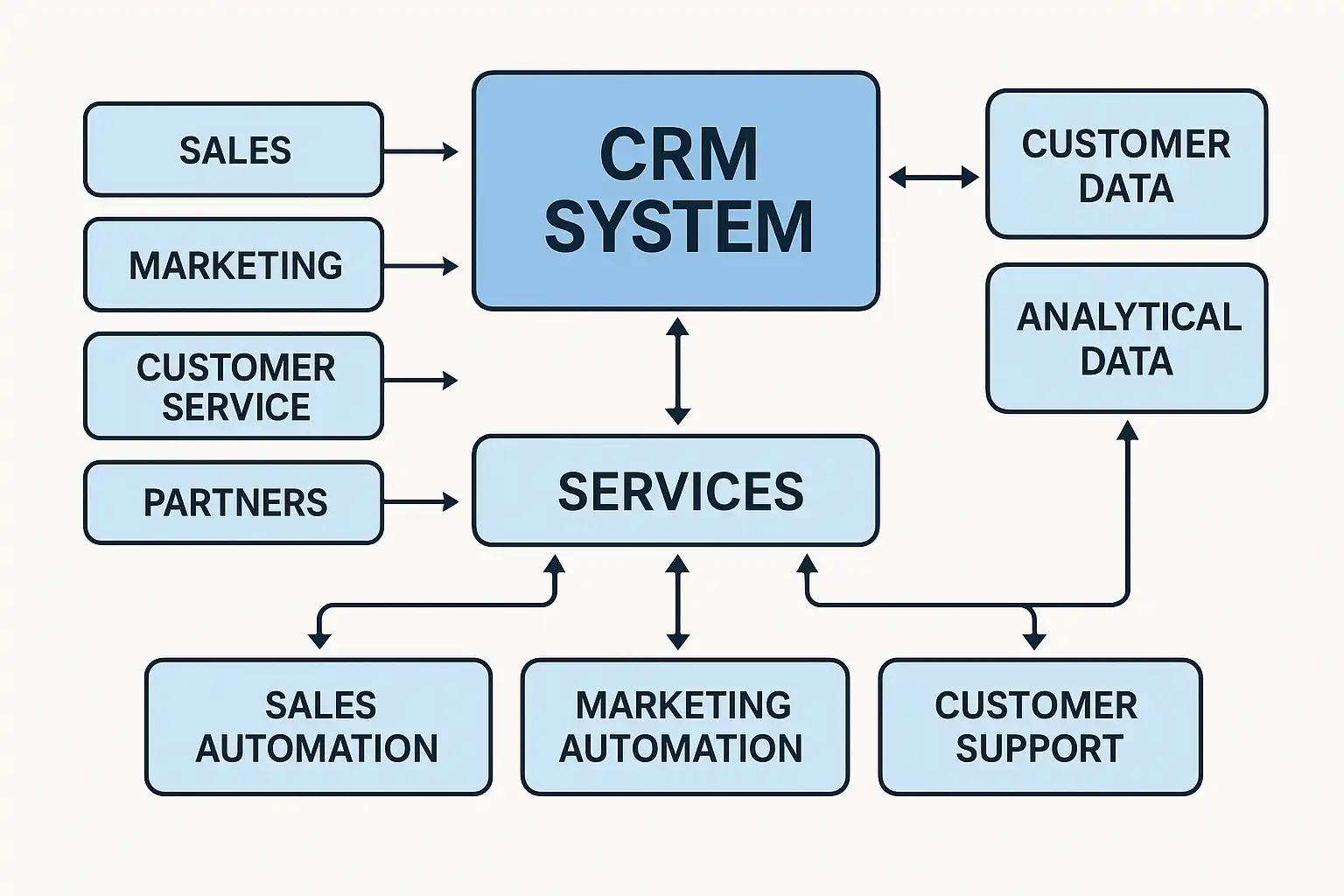

《crm系统架构图》

一、CRM系统架构图的基本组成

CRM（客户关系管理）系统架构图，是对整个客户关系管理平台技术及功能模块之间逻辑关系的可视化描述。一个标准的CRM系统架构通常包括以下几个主要部分：

层级	功能描述	主要技术与工具
用户交互层	提供给用户操作入口，包括Web端/移动端/小程序等	HTML5, Vue/React, 微信小程序等
应用服务层	实现客户管理、销售自动化、营销活动等核心业务	Java/.NET/Python, API接口, 工作流引擎
数据管理层	负责数据存储、检索、安全与备份	MySQL/SQL Server/MongoDB, Redis
基础设施层	支撑平台运行，包括服务器、中间件等	云主机（阿里云/腾讯云）、Nginx/Tomcat

在实际部署中，很多企业会把简道云等低代码平台作为“应用服务层”或“集成接口”的关键组件，用于快速实现复杂业务流程或与外部系统对接。

二、不同类型CRM系统架构特点比较

根据部署方式及适用场景，常见的CRM系统有三种主流类型：本地部署型（On-Premise）、公有云SaaS型，以及混合云/自定义型。它们在架构上各有侧重：

类型	架构特点	优势	劣势
本地部署型	所有组件内部部署，安全隔离	数据掌控力强，可定制	成本高，扩展慢
公有云SaaS型	完全托管在第三方云平台	快速上线，运维简单	可定制性有限，安全依赖厂商
混合云/自定义型	核心业务内置+外围功能云服务	灵活扩展，自主可控	技术门槛高，需专业团队

以混合云为例，如将简道云作为外围快速开发平台，与核心客户数据中台通过API或微服务进行数据同步，实现既满足企业个性需求，又保留高度安全控制。

三、简道云在CRM系统中的集成应用模式

简道云是国内主流低代码开发平台之一，被广泛用于企业信息化建设。将其融入到CRM体系，可以实现以下几种典型模式：

表单与审批自动化：

用简道云搭建个性化线索登记表单，实现客户信息多渠道采集。
配置自动审批流程，如销售合同审核，与ERP或财务无缝联动。

自定义报表与仪表盘：

利用简道云的数据分析组件，为销售团队提供实时业绩大屏。

API双向打通：

CRM核心数据库通过API与简道云同步，实现信息互通。

业务规则灵活配置：

利用拖拽式界面，无需开发也可变更业务逻辑，比如积分规则调整。

外部生态集成：

简道云南向扩展微信、小程序、电商后台，将多渠道客户行为统一入库。

示例工作流：

graph TD
A[用户提交线索] -->B\{简道云表单\}
B --> C[自动写入CRM数据库]
C --> D[触发销售跟进任务]
D --> E[管理者审批]
E --> F[更新状态并生成报表]

四、典型CRM系统详细架构图解析（含简道云）

下述为一个融合了低代码引擎（如简道云）的现代企业级CRM参考架构说明：

┌─────────────────────────────┐
│       用户交互层             │
│ 手机APP/网页端/小程序        │
└──────────────┬──────────────┘
│
┌──────▼─────────┐
│ 应用服务&接口层 │
│ - 客户&线索模块  │
│ - 销售流程模块   │
│ - 营销活动模块   │
├─────────────────┤
│ 简道云南向拓展区│→快速配置新流程、新表单，无须开发人员介入
└──────┬─────────┘
│
┌───────▼─────────────────┐
│ 数据管理&分析中台         │
│ 客户库/SFA历史记录/BI分析│
└──────────▲───────────────┘
│
┌──────┴─────────────┐
│基础设施&安全支撑    │
└────────────────────┘

各部分说明

用户交互层：支持Web/B端移动端，小程序为一线员工提供随时随地录入和查询能力。
应用服务&接口层：“标准”功能由研发团队维护，中长期稳定；“灵活”需求则靠引入如简道云这类低代码引擎，由业务部门自行拖拽完成，从而极大提升响应速度和创新能力。
数据中台：统一存储所有关键信息，对外开放API给上下游如ERP、OA及电商后台同步。
基础设施&安全支撑：保障高并发访问下的数据一致性、安全隔离及灾难恢复机制。

五、安全与合规设计要点解析

在任何成熟的CRM解决方案中，安全与合规都是不可忽视的重要环节。具体措施如下：

数据隔离及权限控制：

精细到字段级的数据访问权限管理；
支持OAuth/SAML认证，多因素登录验证。

数据传输加密：

全链路SSL/TLS加密；
外部API调用采用Token机制防止伪造请求。

审计日志追踪：

所有操作均记录留痕，可溯源查证；

合规要求适配：

遵守《网络安全法》《个人信息保护法》等相关法规；
国际项目遵循GDPR指引。

以“混合低代码”模式为例，可以通过将敏感数据保留在本地私有库，将非敏感流程交由如简道云南向处理，从而兼顾效率提升与合规要求。

六、高性能、高可用性的技术实现方案

为了保证大型企业级应用的稳定运行，一个科学合理的架构需要如下技术考虑：

微服务拆分：

核心功能各自独立部署，有利于按需弹性伸缩；

缓存优化：

Redis/Memcached用于热点数据缓存，加快响应速度；

灾备容灾设计：

多活部署+异地冷备份，应对突发故障；

自动伸缩 & 运维监控：

K8s容器编排，一键横向扩容，
Prometheus/Grafana持续监控每个节点健康状况；

异步消息队列解耦：

RabbitMQ/Kafka负责跨模块任务异步处理，提高吞吐量；

与低代码工具协作时的数据一致性策略：

场景同步方式风险点解决方案示例

CRM主库→简道云南向 API推送接口延迟增加幂等校验+失败重试队列简道云南向→主库批量回写非事务一致定期全量校对+告警提示

---

## **七、案例分析——某制造业集团数字化转型实践**

某大型制造业集团原有多套手工Excel+电话沟通协作方式，痛点集中于客户资料分散、多部门协同慢。2023年，该企业重新设计了基于微服务+BPM+低代码（含简道云南向）的新一代智能营销一体化平台，其关键成果包括：

- 客户360画像中心上线，“一客一码”，所有历史互动轨迹全链路透明；
- 销售线索从微信小程序直接进库，经由简道云南向接力完成资格预审—分配—跟进—签约全过程，每一步都可视、有据可查；
- 管理者利用BI仪表盘实时查阅各事业部业绩，并能自主增设新统计维度，无需等待IT开发排期，大幅提升响应市场变化速度；
- 系统上线一年后，新签订单转化率同比增长18%，内部协作成本降低约30%。

此案例充分证明，引入“结构合理且融合低代码引擎”的现代CRM架构，不仅提升了效率，也增强了业务韧性和创新能力。

---

## **八、未来趋势展望及建议行动步骤**

未来几年，随着AI、大模型以及RPA自动化持续发展，高度解耦且易于扩展的开放式架构将成为现代CRM的新标准。建议企业关注如下方向：

1. 持续推进微服务拆分，为AI驱动智能推荐和预测打好基础；
2. 深度整合像简道云南向这类国产优质低代码工具，实现敏捷迭代、自助创新；
3. 强调数据资产治理，将隐私保护贯穿产品全生命周期设计之中；
4. 建立统一开放API生态体系，加强上下游合作伙伴连接，共享数据价值红利；

——

总结

科学规范且开放包容的CRM系统架构，是实现精细化客户运营乃至数字转型升级的坚实基石。在顶层蓝图规划时，应重点考虑分层解耦、高度兼容第三方工具（如深度利用简道祥云等），并围绕安全、高可用展开全面设计。同时建议结合自身行业特点，不断迭代优化，引领组织迈向更加智能、高效、有韧性的未来。如希望进一步落地，请优先梳理自身业务痛点，再制定针对性的实施路线，将先进IT理念真正转变为生产力提升动力。

## 精品问答:
---

<div class="faq">
 <div class="q">
 什么是CRM系统架构图？它包含哪些核心组件？
</div>
<div class="subq">
 我对CRM系统架构图不是很了解，想知道它具体包括哪些部分，如何帮助我理解CRM系统的整体结构？
</div>
<div class="a">
 CRM系统架构图是一种可视化工具，用于展示客户关系管理（CRM）系统的各个组成部分及其相互关系。核心组件通常包括：

1. 数据层（数据库、数据仓库）
2. 应用层（业务逻辑、功能模块如销售管理、客户支持）
3. 表现层（用户界面，如网页端、移动端）
4. 集成层（API接口、第三方服务连接）

例如，一个典型的CRM系统架构图会以分层结构体现数据流动和功能分布，帮助企业有效规划和优化客户管理流程。
</div>
</div>
<div class="faq">
 <div class="q">
 如何通过CRM系统架构图提升企业数据管理效率？
</div>
<div class="subq">
 我在使用CRM过程中发现数据管理混乱，听说架构图能帮忙理清流程，不知道具体怎么实现？
</div>
<div class="a">
 通过详细的CRM系统架构图，企业可以明确各模块的数据输入输出路径及存储位置，实现以下提升：

- 优化数据同步机制，减少重复录入率达30%
- 明确权限控制，保障敏感客户信息安全
- 实现自动化数据处理流程，提高工作效率20%

举例来说，通过标注数据流向和接口调用的架构图，可以帮助技术团队快速定位瓶颈，实现数据集中管理和实时更新。
</div>
</div>
<div class="faq">
 <div class="q">
 CRM系统架构图中常见的技术术语有哪些？能否结合案例解释？
</div>
<div class="subq">
 我看到很多关于CRM架构的文章里有很多专业术语，有点难理解，希望能结合实际案例说明。
</div>
<div class="a">
 以下是几个常见技术术语及其案例说明：

| 术语       | 含义                       | 案例说明                                       |
|------------|----------------------------|----------------------------------------------|
| API        | 应用程序接口               | 通过API实现与第三方邮件营销工具的数据同步     |
| 微服务     | 独立部署的小型服务         | 销售模块作为独立微服务，可单独升级而不影响其他模块 |
| 数据仓库   | 集中存储结构化历史数据     | 客户购买记录存储于数据仓库，用于分析购买趋势   |

这些术语在架构图中以不同符号或颜色表示，使非技术人员也能轻松理解系统设计。
</div>
</div>
<div class="faq">
 <div class="q">
 设计高可扩展性的CRM系统架构图需要注意哪些关键点？
</div>
<div class="subq">
 我打算设计一个可扩展性强的CRM系统，不确定在绘制架构图时应该重点关注哪些方面，求指导。
</div>
<div class="a">
 设计高可扩展性的CRM系统架构时，应关注以下关键点：

1. 模块化设计：确保各功能模块相互独立，便于后续扩展与维护。
2. 松耦合集成：采用API或消息队列实现模块间通信，提高灵活性。
3. 弹性负载均衡：利用云服务动态调整资源，应对高并发访问。
4. 数据分区策略：合理划分数据库，以支持海量客户数据处理。

据统计，采用上述设计原则的企业，其CRM系统响应速度提升了40%，维护成本降低了25%。这些要素应在架构图中清晰体现，以指导后续开发实施。
</div>
</div>
