人事管理系统结构图详解，人事管理系统结构图是怎样的？

秦寻烛

·

2025-09-26 01:29:31

阅读11分钟

已读39次

人事管理系统结构图是企业人力资源信息化建设的核心蓝图，主要包括：1、系统整体架构分层（如表示层、业务逻辑层、数据层）；2、核心功能模块（如员工信息管理、考勤管理、薪酬福利等）；3、数据流和信息交互路径；4、与第三方系统的集成接口。在这其中，系统整体架构分层是保证系统稳定性和可扩展性的关键。例如，标准的人事管理系统通常采用三层结构：即前端用户界面、中间的业务处理层，以及底层的数据存储层。这样的分层架构不仅便于后续维护升级，还可灵活集成考勤、薪酬等多种子系统，实现高效管理和数据共享。下文将通过结构化图示与详细说明，帮助理解人事管理系统结构图的设计逻辑与实际应用场景。

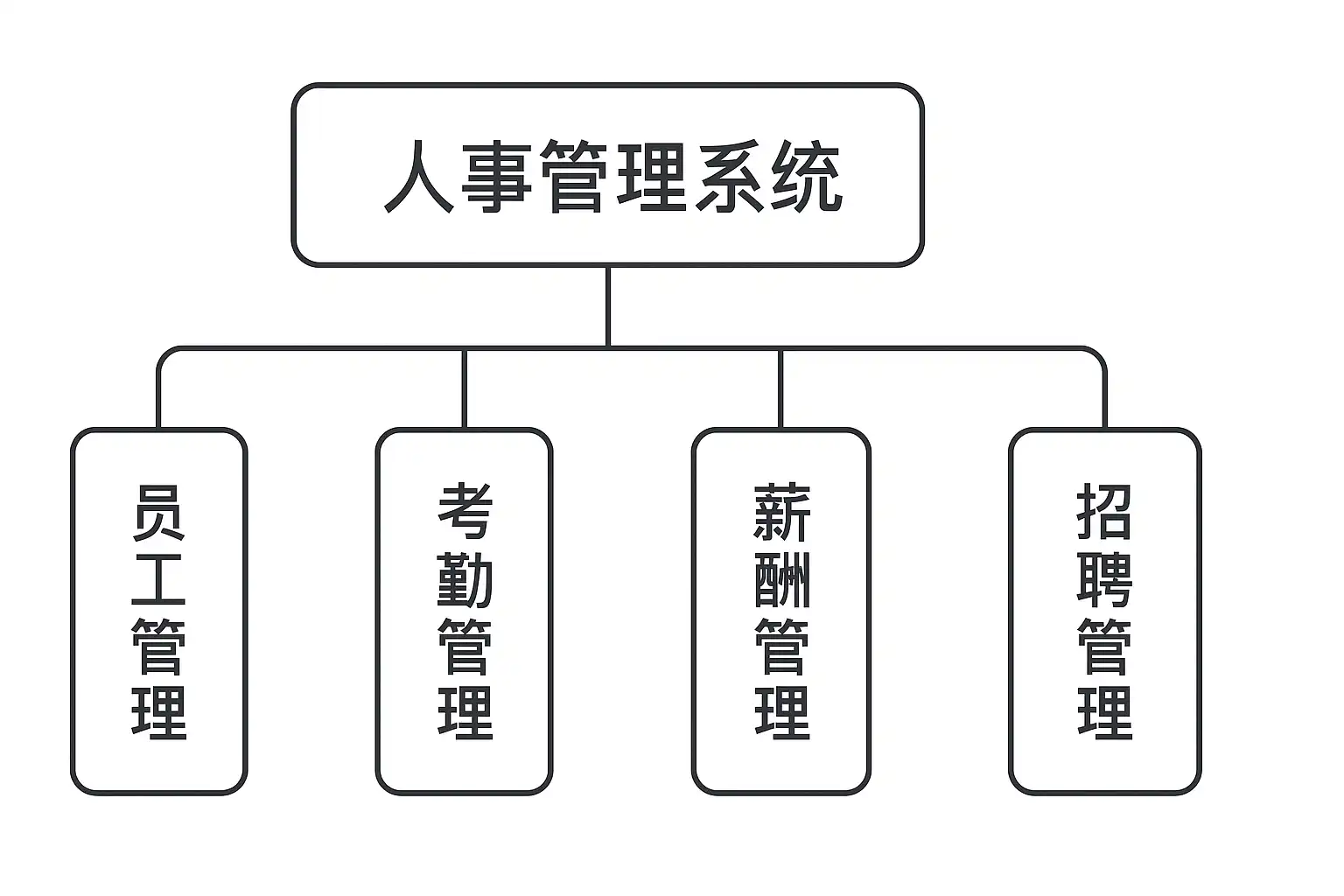

《人事管理系统结构图详解，人事管理系统结构图是怎样的？》

一、系统整体架构分层详解

人事管理系统结构图的第一步，是明确系统的分层架构。通用分层结构主要包括：表示层、业务逻辑层和数据访问层。

层级	主要功能描述	典型技术
表示层	提供用户交互界面，如员工自助、HR后台等	Web前端、App
业务逻辑层	处理人事流程、规则校验、业务操作等	Java、.NET等
数据访问层	数据存储、检索、备份、权限管理	MySQL、Oracle

详细解释：

• 表示层（用户界面）：这是员工、HR等用户直接接触的界面，负责数据的展示与输入。例如通过Web页面进行员工信息录入、考勤打卡、流程审批等操作。
• 业务逻辑层：承载人事管理的各项业务逻辑，如员工入职流程、薪酬计算、绩效考核等。该层保证了业务规则的统一性和复用性，是系统的“大脑”。
• 数据访问层：负责与数据库的交互，确保数据的安全保存、快速检索以及权限隔离等。此层通常采用高性能的数据库管理系统。

分层结构的优势在于各层职责清晰，便于分工协作与后期维护扩展。例如，假如要增加“员工培训模块”，只需在业务逻辑层与表示层分别扩展功能，无需大幅度修改数据访问层。

二、核心功能模块划分

人事管理系统结构图的第二部分，是核心功能模块的详细划分。一般包括如下模块：

功能模块	主要内容	说明
员工信息管理	个人档案、合同、岗位、学历等信息	最基础的数据支撑
组织结构管理	部门、岗位、汇报关系等	支撑权限及流程设计
招聘管理	招聘流程、面试、录用、入职	与外部招聘平台对接
考勤与排班	出勤、请假、加班、排班等	通常与硬件设备整合
薪酬与福利管理	工资计算、发放、社保、个税处理	需合规与安全保障
绩效考核	目标设定、评估、反馈、奖惩	与薪酬晋升紧密关联
培训发展	学习计划、课程、评估、成长路径	支持员工能力提升
报表与分析	各类统计报表、数据分析	支持决策与合规

模块说明：

• 这些模块之间既可相对独立部署，也可在同一平台下协同工作。系统结构图中，通常通过箭头或线条表示模块之间的数据流与依赖关系。
• 如“员工信息管理”是其他模块的基础，考勤、薪酬、绩效等均需调取员工档案数据，实现自动化流转与数据一致性。

三、数据流与信息交互路径

结构图中，数据流是展现各模块间协作的“血脉”。典型信息流转路径示例如下：

1. 员工入职：基础信息录入 → 自动生成账号 → 部门分配 → 系统推送欢迎邮件。
2. 考勤数据流：考勤设备采集 → 数据上传服务器 → 自动生成考勤报表 → 异常审批。
3. 薪酬计算流：考勤、绩效数据汇总 → 薪酬模块自动计算 → 薪资单生成 → 银行发放。

流程/模块	输入数据来源	输出、流转目标
入职管理	招聘管理、组织结构	员工信息库
考勤管理	硬件设备、排班设置	薪酬、报表系统
薪酬管理	考勤、绩效、政策参数	员工、财务系统
绩效考核	任务、目标设定	员工档案、薪酬

说明：

• 各模块的数据流动通过API或内部消息队列实现，保证数据时效性与一致性。
• 结构图中常用不同颜色或虚实线区分同步与异步的数据传递。

四、系统集成与外部接口

现代企业人事管理系统往往需要与其他业务系统集成，结构图需体现如下接口：

集成对象	典型集成内容	说明
财务系统	薪酬数据、报销	实现自动对账与成本核算
OA/审批系统	请假、报销、流程审批	提升流程自动化与透明度
招聘平台/第三方HR	简历、面试、背景调查	高效数据同步减少重复录入
考勤打卡硬件	打卡记录	保证数据真实性与完整性

结构图中，常用接口符号或外部模块框表示系统边界与接口。对外接口需考虑安全认证、数据加密等合规要求。

五、结构图示例展示与说明

以下为典型的人事管理系统结构图（文本化示意）：

┌───────────────────────────┐
│        用户界面/Portal    │
│ ┌─────────┬─────────┬────┐│
│ │员工自助 │HR后台   │管理││
└─┴─────────┴─────────┴────┘│
↓   ↑ 业务操作
┌───────────────────────────┐
│     业务逻辑层（核心模块）│
│ ┌────────┬───────┬──────┐│
│ │员工信息│考勤薪酬│绩效等││
└─┴────────┴───────┴──────┘│
↓   ↑ 数据交互
┌───────────────────────────┐
│     数据访问层/数据库      │
│ ┌─────┬─────┬─────┬─────┐│
│ │人事 │考勤 │薪酬 │日志 ││
└─┴─────┴─────┴─────┴─────┘│
↔ 外部接口（财务、OA等）

说明：

• 上层为前端界面，可供不同角色用户访问；
• 中层为业务逻辑，承载主要功能模块；
• 下层为数据存储，支持高并发与安全；
• 边界线外为系统对接接口，如与财务系统、OA等集成。

六、结构图设计的关键要点与实践建议

1. 分层清晰，模块职责单一：分层结构确保每一层各司其职，降低系统耦合度，维护与扩展性更佳。
2. 数据安全与权限分明：所有数据流转均需严格权限控制，敏感信息加密存储与传输。
3. 接口开放与标准化：与外部系统对接时优先采用标准API，保证未来扩展的灵活性。
4. 支持多端访问与移动办公：现代系统需支持Web、移动App等多端接入，提升员工体验。

实例说明： 如某大型制造企业，采用上述结构图设计，其考勤、薪酬与绩效系统一体化集成，考勤数据实时流入薪酬系统，自动生成工资单，大幅提升了HR部门的工作效率并减少了人为错误。

七、结构图优化与未来发展趋势

• 云端部署与SaaS化：越来越多企业选择云端人事管理系统，提升部署、扩展与数据安全能力。
• 智能化分析：通过结构图中“报表与分析”模块，集成人工智能、大数据分析，为企业决策提供支持。
• 自动化与流程再造：流程自动化、机器人流程自动化（RPA）等新技术不断融入，结构图中各个模块的交互更加智能高效。

优化建议：

• 定期回顾结构图，根据业务变化及时调整模块与接口；
• 增强系统监控与日志管理，及时发现和解决系统瓶颈；
• 推动数据标准化，便于与外部系统或集团内部多系统整合。

---

总结与建议： 人事管理系统结构图是企业数字化转型的人力资源基础设施蓝图。合理的分层架构与模块划分、科学的数据流设计、开放的系统接口，是实现高效、可扩展与安全人事管理的核心。企业在设计和选型人事系统时，应优先关注结构图的清晰度、模块完整性与未来扩展能力。建议结合自身业务需要，优选标准化、SaaS化的人事管理系统，并定期优化结构图以适应业务发展。

最后推荐：分享一个我们公司在用的CRM客户管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/q4389

精品问答:

---

人事管理系统结构图主要包含哪些关键模块？

我在学习人事管理系统时，发现结构图涉及很多模块，但不清楚哪些是核心模块。想了解人事管理系统结构图中最重要的部分有哪些，它们分别负责什么功能？

人事管理系统结构图通常包含以下关键模块：

1. 人员信息管理：负责员工基本信息的录入、更新与查询。
2. 招聘管理：管理招聘流程和岗位需求。
3. 薪资管理：自动计算工资、奖金和税务扣除。
4. 考勤管理：记录员工考勤数据，支持加班和请假审批。
5. 培训管理：规划和跟踪员工培训计划。
6. 绩效考核：评估员工绩效，支持多维度评分。

通过结构图的模块划分，可以清晰了解系统功能分布，提升人事管理效率。

人事管理系统结构图如何体现数据流动与处理逻辑？

我看到很多人事管理系统结构图，但不太明白如何通过结构图判断数据是如何在系统中流动和处理的。能否详细说明数据流在结构图中的表现及其重要性？

在人事管理系统结构图中，数据流通常通过箭头或连线表示，展示数据从输入到处理再到输出的路径。常见的数据流包括：

• 员工信息从录入模块传递至薪资管理和绩效考核模块；
• 考勤数据流向薪资管理，用于工资计算；
• 招聘数据与人员信息模块交互，实现自动更新。

明确的数据流帮助开发者和管理者理解系统内部信息处理过程，确保数据一致性和系统高效运行。

人事管理系统结构图中常用技术架构有哪些？

我想深入了解人事管理系统的技术架构，比如它们一般采用什么技术栈和架构模式，结构图中如何体现这些技术细节？

人事管理系统结构图通常反映以下技术架构特征：

技术层级	常用技术	说明
前端	React, Vue.js	提供用户界面和交互体验
后端	Java Spring Boot, .NET	业务逻辑处理和数据接口
数据库	MySQL, PostgreSQL	存储员工数据和业务数据
中间件	Redis, RabbitMQ	缓存和异步消息处理

例如，采用分层架构模式将表现层、业务逻辑层和数据访问层分离，增强系统扩展性和维护性。结构图中通过不同颜色或图层区分技术模块，帮助理解系统整体架构。

如何通过人事管理系统结构图优化企业人力资源流程？

我希望利用人事管理系统结构图来改进企业的人力资源管理流程，不知道结构图具体能带来哪些优化建议，怎样结合结构图实现流程提升？

人事管理系统结构图为企业提供以下优化方向：

• 明确职责分工：通过模块划分，清晰定位各环节负责人和功能，避免重复和遗漏。
• 流程自动化：识别手动环节，通过系统模块实现自动审批、提醒和报表生成，提升效率30%以上（根据某大型企业数据）。
• 数据透明化：结构图指出数据交互点，方便实时监控和数据分析支持决策。
• 资源整合：通过模块间协同，整合招聘、考勤与培训数据，实现全面员工画像，提升人才管理质量。

结合结构图，企业可系统性评估现有流程，制定针对性的改进方案，实现人力资源管理的数字化转型。
