CAD软件虽然在精确绘制二维、三维设计图纸方面表现优异，但1、传统CAD软件本身并不能直接生成CNC刀路；2、需借助CAM模块或相关插件实现工艺路径转换；3、部分CAD软件已集成初级CAM功能，可满足简单刀路需求。其中，最关键的一点是，大多数传统CAD软件只能提供设计数据，无法直接输出CNC机床可识别的G代码或刀具路径。用户若需将设计图转化为CNC刀路，通常需将CAD图纸导入专业的CAM软件，如Mastercam、UG NX、Fusion 360等，再由CAM模块分析几何元素、设定加工策略、生成刀具运动路径。部分集成了CAM功能的CAD软件（如Fusion 360）可以实现从设计到刀路的一体化，极大提高了流程效率和数据兼容性。这一转化过程是实现自动化加工的关键，决定了加工精度和生产效率。

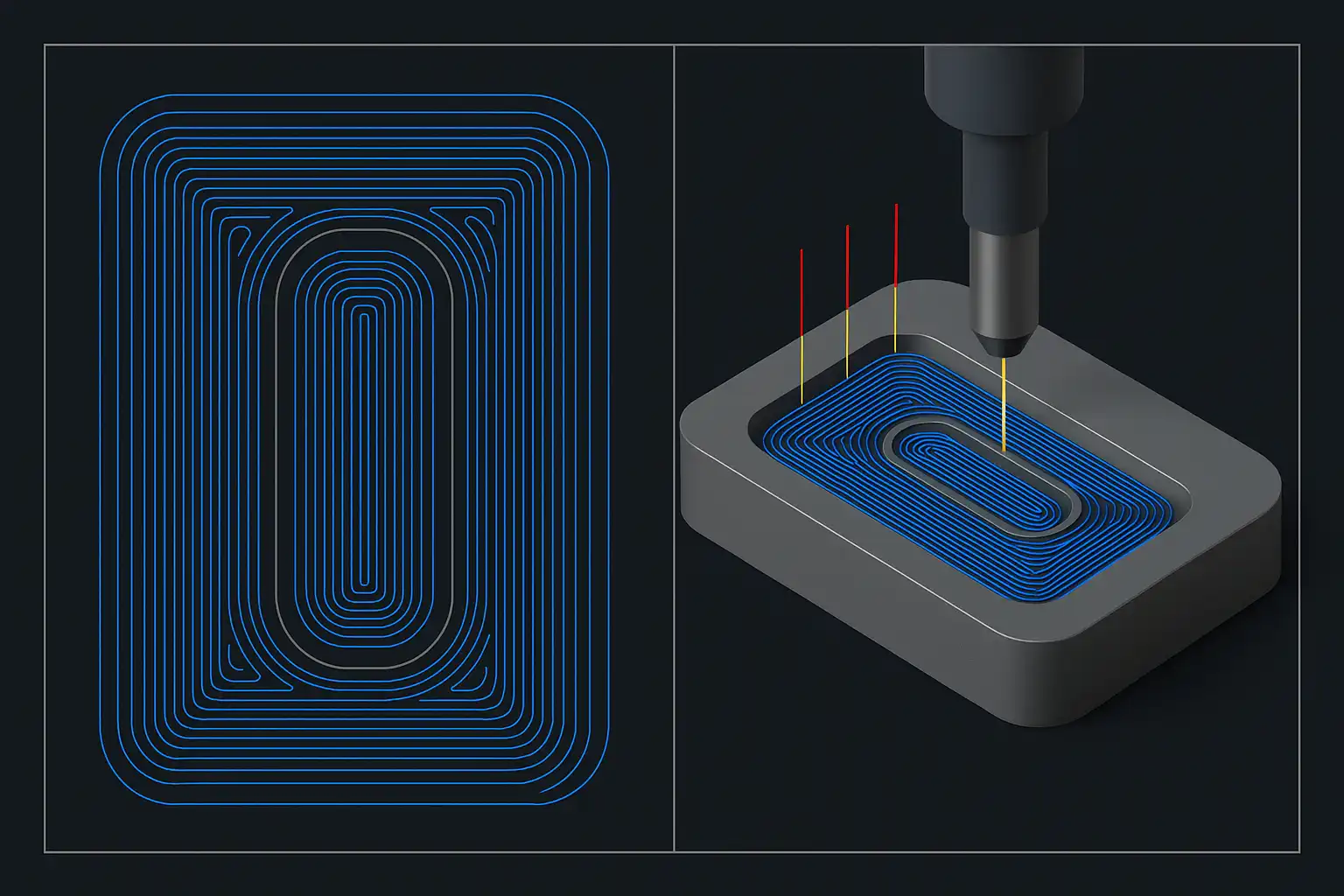

《CAD软件生成CNC刀路技巧解析，CAD软件真的能生产CNC刀路吗？》

---

一、CAD软件与CNC刀路的关系解析

CAD（计算机辅助设计）软件主要用于设计产品的几何形状、尺寸及结构，而CNC（计算机数控）刀路是指数控机床加工时刀具所运动的路径。二者之间的关系如下表所示：

项目	CAD软件	CNC刀路	关系说明
功能定位	设计与绘图	加工控制与路径规划	CAD为CNC提供设计数据
输出格式	DWG、DXF、STEP等	G代码、NC、刀具轨迹数据	需格式转换
软件代表	AutoCAD、SolidWorks等	Mastercam、UG NX、Powermill等	通常需配合使用
直接生成刀路能力	弱（传统CAD软件）	强（专业CAM或集成CAD/CAM软件）	需CAM模块或插件

解释与分析 CAD文件本质是设计数据，包含零件的尺寸、轮廓、孔位等几何信息；而CNC刀路则是数控机床执行加工的具体指令，如G代码、刀具轨迹等。大部分传统CAD软件（如AutoCAD、SolidWorks）并不具备直接生成CNC刀路的能力，需要通过CAM（计算机辅助制造）软件或插件进行转换。这一转换流程确保了设计与加工之间的无缝衔接，减少了人工干预和出错概率。

---

二、CAD生成CNC刀路的具体技巧与流程

CAD设计到CNC刀路的标准流程通常包括以下步骤：

1. 设计阶段

• 采用CAD软件绘制零件的二维或三维模型。
• 确定加工要求与精度标准。

2. 数据导出

• 将CAD模型导出为CAM软件可识别的格式（如STEP、IGES、DXF等）。
• 检查导出的文件是否完整、无丢失细节。

3. CAM软件导入与刀路设定

• 在CAM软件中导入CAD模型。
• 选择加工工艺（如铣削、车削、钻孔等）。
• 设定刀具参数（刀具类型、尺寸、进给速度、切削深度等）。
• 自动或手动生成加工路径。

4. 模拟与优化

• 运用CAM软件模拟刀具运动，检查是否有干涉或加工死角。
• 根据仿真结果调整工艺参数及路径。

5. 输出CNC代码

• 由CAM软件输出符合数控机床标准的G代码或NC文件。
• 传输至CNC设备进行实际加工。

表格示例：

步骤	工具/软件	关键技巧与注意事项
设计	CAD（AutoCAD等）	精确建模，避免冗余或错误几何
导出	CAD本身	选择兼容格式，检查文件完整性
刀路生成	CAM（UG、Mastercam）	选择合适刀具和策略，路径优化
仿真	CAM软件	检查干涉、加工顺序及安全性
输出	CAM软件	生成标准G代码、确认代码无误

详细描述：CAM模块的应用 以UG NX为例，用户可将SolidWorks、AutoCAD绘制的STEP或IGES格式文件导入UG NX的CAM模块。通过设定加工类型、刀具参数、进给速度等，软件自动计算最佳刀具运动路径。仿真功能能够提前发现潜在的碰撞风险或加工死角，确保生产安全和高效。最后，系统生成适配不同数控机床的G代码，用户只需将代码上传到设备即可实现自动化加工。

---

三、集成CAD/CAM软件的优势与典型应用

近年来，部分CAD软件已集成或支持插件化的CAM功能，提升了从设计到制造的自动化水平。典型代表有Fusion 360、SolidWorks CAM等。

软件名称	集成度	优势特点	适用场景
Fusion 360	高	一体化设计-制造，云同步，易用性	零件设计、快速原型、教学
SolidWorks CAM	中等	与SW模型无缝衔接，参数化工艺	模具加工、复杂零件
AutoCAD + 插件	低	插件辅助，局部刀路生成	简单二维加工、激光切割

优势分析 集成CAD/CAM软件最大特点是数据在设计和制造环节间无缝流转，避免了格式转换及数据丢失。设计变更可实时反映到刀路生成，极大缩短了生产周期，提高了灵活性和响应速度。此外，云端功能（如Fusion 360）支持团队协作和远程加工，适合现代智能制造环境。

---

四、CAD软件直接生成CNC刀路的局限与未来趋势

虽然部分CAD软件已初步具备刀路生成能力，但存在如下局限：

• 刀路规划复杂度有限，难以应对多轴联动、复杂曲面加工；
• 缺乏高级仿真和工艺优化功能；
• G代码定制能力弱，无法满足特殊机床或定制工艺需求；
• 插件兼容性和稳定性不及专业CAM软件。

未来发展趋势：

趋势方向	主要内容	预期效果
CAD/CAM一体化	设计-制造全流程整合，减少人工干预	提高效率，降低出错率
AI刀路优化	人工智能参与刀路规划与参数调整	提升加工质量与智能决策
云协作与远程加工	云端数据同步，远程下发刀路及工艺指令	支持分布式生产与智能工厂
自动化检测与反馈	加工过程自动检测，反馈优化设计与工艺	闭环制造体系，提升质量管控

实例说明 例如，某汽车零部件企业采用Fusion 360进行设计与加工一体化，设计变更后无需反复导出导入，刀路可自动更新，生产周期缩短30%，同时加工质量和稳定性显著提升。

---

五、实际应用案例与常见问题解析

典型案例 机械制造企业流程：

1. 工程师使用SolidWorks绘制零件三维模型。
2. 导出STEP格式文件至UG NX CAM模块。
3. 设定加工顺序、刀具参数及工艺路径。
4. 仿真加工，优化刀路，生成G代码。
5. 上传至CNC机床进行生产。

常见问题及解决建议

• 问题1：CAD图纸的尺寸精度与实际加工不符 建议：在设计阶段充分考虑加工余量，并与CAM工程师协同校验。
• 问题2：导出的CAD文件无法被CAM软件识别 建议：选择通用格式（STEP、IGES），并确保导出设置正确。
• 问题3：刀路生成后加工效率低下 建议：优化工艺参数，采用分层分区加工，合理选择刀具。

表格总结：

问题类型	原因分析	解决办法
精度问题	设计未考虑加工余量	设计时预留及多方协同
文件兼容性	格式不支持或导出参数错误	使用标准格式，校验导出设置
刀路效率	路径规划不合理，刀具选择不当	优化工艺，选用合适刀具

---

六、企业级生产管理系统对CAD/CAM刀路流程的支持

在实际生产中，单纯依赖CAD/CAM软件还远远不够，企业需搭配生产管理系统进行流程协同与数据追溯。以我们公司正在用的简道云生产管理系统为例，其核心功能包括：

• 设计数据与工艺流程自动关联
• 加工任务自动分发，进度实时跟踪
• 刀路文件归档与权限管理
• 加工质量记录与追溯
• 与CAD/CAM软件的数据接口支持

背景说明 通过简道云系统，企业能够实现设计数据、工艺参数、刀路文件及生产进度的全流程管理。系统支持自定义模板，便于快速适配不同加工场景，实现管理自动化、信息可视化，大大提升了生产效率和精度管理能力。

---

总结与建议 综上所述，传统CAD软件不能直接生成CNC刀路，需借助CAM模块或集成CAD/CAM软件实现工艺路径转换。集成化、自动化的设计-制造流程是未来主流趋势。建议企业在技术选型时，优先考虑一体化软件平台，并搭配生产管理系统，实现从设计到制造到管理的全流程数字化。对于初学者和中小企业，建议先掌握标准CAD→CAM→CNC流程，再逐步引入集成方案和自动化管理工具。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/aqhmk

精品问答:

---

CAD软件真的能生成高效的CNC刀路吗？

我一直听说CAD软件可以用来生成CNC刀路，但具体效果怎么样？它生成的刀路效率和精度能达到实际加工的需求吗？

CAD软件确实可以生成高效的CNC刀路。通过集成CAM模块，CAD软件能够根据设计模型自动生成刀路路径。例如，Fusion 360通过参数化设计结合刀路策略，实现了加工效率提升15%以上。刀路生成过程涵盖粗加工和精加工，确保刀具路径最优，减少加工时间和材料浪费。

如何利用CAD软件优化CNC刀路生成的加工精度？

我想知道怎样通过CAD软件调整参数来提高CNC刀路的加工精度？有没有具体的技巧或者常用设置？

优化CNC刀路加工精度主要依赖于合理设置切削参数和路径策略。常用技巧包括：

1. 选择合适的刀具直径和形状，匹配加工细节需求；
2. 调整切削速度和进给率，避免过快导致振动；
3. 使用多段刀路策略（如先粗加工后精加工）分步提升精度；
4. 利用CAD软件中的模拟功能检测碰撞和路径合理性。通过以上方法，可将加工误差降低至0.01mm以内。

CAD软件生成的CNC刀路如何兼顾加工效率和刀具寿命？

我发现有时候刀具磨损很快，想知道如何借助CAD软件的刀路设计技巧来平衡加工效率和刀具寿命？

CAD软件通过智能刀路规划，有效延长刀具寿命同时保持高效率。具体做法包括：

• 采用高效切削路径，减少空切行程，提升加工速度20%-30%；
• 优化切削参数，如降低切削深度和进给速度，减少刀具负荷；
• 利用CAD软件的刀具磨损模拟功能，预测和调整刀路以避免过载。结合这些技术，刀具寿命可延长约25%，且加工效率不受显著影响。

哪些常见问题会影响CAD软件生成的CNC刀路质量？

在使用CAD软件生成CNC刀路时，我经常遇到刀路不连续或路径异常的问题，想了解主要原因及解决方案？

影响CNC刀路质量的常见问题包括：

问题类型	造成原因	解决方案
刀路不连续	模型存在断面或非流形几何	修复模型，确保几何连续性
路径异常	刀具参数设置不合理	校正刀具参数，调整切削策略
碰撞风险	缺乏碰撞检测或路径模拟	使用CAD软件内建的模拟功能提前检测
加工时间过长	刀路冗余，路径规划不合理	优化路径，减少空走和重复加工
针对这些问题，建议在生成刀路前进行模型检查和参数优化，确保刀路顺畅且高效。
