AD软件导出生产资料方法详解，如何快速导出生产资料？

喻晨齐

·

2025-10-09 01:43:41

阅读12分钟

已读36次

AD软件导出生产资料的方法主要包括：1、选择合适导出格式；2、设置导出参数确保数据完整性；3、利用批量处理提升效率；4、结合生产管理系统实现自动化导出；5、优化流程减少人工干预。其中，结合生产管理系统实现自动化导出是提升效率和规范性的关键。通过将AD软件与如简道云生产管理系统集成，可以实现一键式生产资料导出、自动整理归档及权限管理，大幅减少人工操作失误和时间成本。本文将详细解析每个步骤，帮助企业和工程师快速、高效地完成生产资料导出，并提出最佳实践建议。

《AD软件导出生产资料方法详解，如何快速导出生产资料？》

---

一、明确AD软件生产资料导出需求与常用格式

AD（Altium Designer）作为主流的电子设计自动化（EDA）软件，广泛应用于PCB设计领域。生产资料的导出，是将设计成果转化为可供制造、装配和测试使用的标准化文档。常见生产资料包括Gerber文件、钻孔文件、装配图、BOM表等。明确导出需求及格式，是后续高效导出的基础。

生产资料类型	格式	主要用途
Gerber文件	.gbr	PCB制造图形数据
钻孔文件	.drl	PCB钻孔参数
裸板装配图	.pdf/.png	指导装配
BOM（物料清单）	.xls/.csv	零件采购与管理
元件位号图	.pdf	检查与装配
Pick&Place文件	.csv/.txt	SMT贴片机编程

背景解析 不同制造厂商及工艺流程，对生产资料格式有不同要求。导出前应与制造厂商确认，避免因格式不符造成返工或交付延迟。

---

二、AD软件生产资料标准导出流程

AD软件内置了一套完整的生产资料输出流程。以下列表展示标准步骤：

1. 打开工程PCB文件；
2. 检查设计规则（DRC）和电气规则（ERC）；

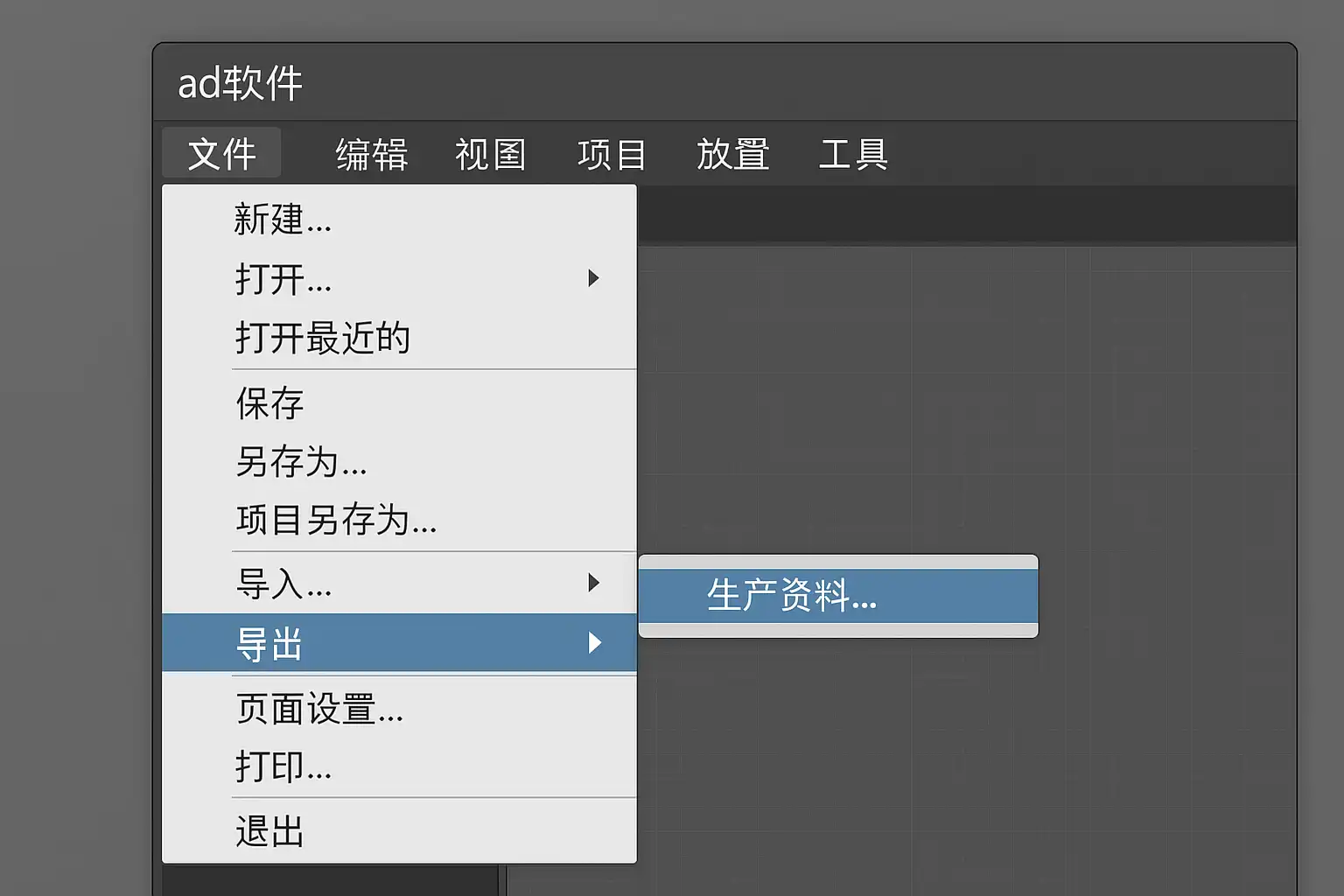

3. 选择菜单“File”→“Fabrication Outputs”；
4. 配置Gerber、钻孔、装配图等输出参数；
5. 批量导出所有生产资料至指定文件夹；
6. 检查导出文件完整性与正确性。

步骤	操作说明
1	打开需导出的PCB工程文件
2	运行DRC/ERC，确保无错误或警告
3	进入“File”→“Fabrication Outputs”
4	逐项设置各类输出参数（如Gerber层选择、精度设置等）
5	一键批量导出
6	检查文件并归档

详细说明：批量导出和参数配置 AD支持“Output Job”文件（.OutJob），可预设导出任务，实现一键批量输出。建议制作标准化OutJob模板，团队内部共享，避免设置遗漏，提高整体效率。

---

三、提高导出效率的技巧与自动化方法

高效导出生产资料不仅依赖软件功能，还可结合自动化工具、脚本或生产管理平台进行流程优化。以下方法值得参考：

• 利用AD的“Output Job”自动化导出；
• 编写脚本或插件，自动处理文件命名、归档、压缩；
• 通过生产管理系统（如简道云）实现数据自动同步与分发；
• 定期更新导出模板，减少人工重复劳动；
• 使用云端文件同步，自动推送到供应链。

方法	优势	适用场景
Output Job自动化	一键输出，参数统一	多项目批量输出
脚本/插件处理	个性化定制，扩展性强	特殊文件处理/归档
生产管理系统集成	自动归档、权限管理	多部门协作、数据追溯
云端同步	实时分发、协同办公	跨部门、远程协作

实例分析：简道云生产管理系统自动化导出 简道云生产管理系统（https://s.fanruan.com/aqhmk ）支持自定义流程，可将AD导出的生产资料与项目自动关联，实现文件自动归档、审批流和权限管控。例如，工程师导出Gerber后，系统自动归档到对应项目，项目经理可即时查阅，供应商也可通过权限安全地获取资料，极大提升数据流转效率。

---

四、生产资料导出过程中的常见问题及解决方案

在实际导出生产资料时，常见的问题包括文件格式不符、数据遗漏、参数设置错误等。以下以表格形式总结常见问题及应对方法：

问题类型	具体表现	解决方法
格式不符	厂家无法识别文件	与厂家确认格式要求，按需导出
数据遗漏	某些层或钻孔信息缺失	检查输出参数，确保层/孔全部勾选
文件命名混乱	文件分类不清晰	标准化命名规则，自动归档
输出参数错误	精度、单位设置不对	仔细核对参数，导出前做模拟检查
安全性问题	资料泄漏或误传	用生产管理系统设定权限，加密文件

原因及背景分析 生产资料的多样性与复杂性使导出过程容易出错。建立标准化流程、用工具自动化处理、强化团队培训，是避免问题的关键。

---

五、生产管理系统与AD软件的集成应用价值

生产管理系统（如简道云）与AD软件集成后，不仅能自动化导出资料，还可实现项目全过程数据管理、统计分析和协作。其集成优势包括：

• 自动归档生产资料，避免丢失；
• 支持审批流，规范数据发布流程；
• 权限分级，确保资料安全；
• 过程追溯，便于质量管理；
• 与供应链系统对接，实现资料自动推送。

集成应用	功能亮点	实际价值
自动归档	一键上传、自动分类	避免资料遗失，查找高效
审批流	自定义审批节点	资料发布更规范、可追溯
权限管理	多级角色分配	防止泄密、错误分发
数据统计	项目、资料状态可视化	项目管理决策支持

实例说明 某电子制造企业采用简道云生产管理系统，工程师导出AD生产文件后，系统自动识别文件类型，归档到项目库。项目经理收到通知，审核无误后自动同步到供应链部门，所有流程可追溯、数据安全可靠。这种集成极大提升了生产效率和管理规范性。

---

六、生产资料导出流程优化与团队协作建议

为进一步提升导出效率和数据安全，建议企业从流程、工具和团队协作三个维度进行优化：

1. 建立标准化导出模板，团队共享；
2. 定期培训，提升工程师操作熟练度；
3. 使用生产管理系统，规范资料流转；
4. 制定文件命名与归档规则，避免混乱；
5. 定期复盘、总结问题，持续改进流程。

优化措施	具体执行方法
标准化模板	统一OutJob文件，定期维护
培训提升	定期组织软件使用培训
系统集成	引入简道云等生产管理系统
归档规范	制定命名规则，系统自动归档
持续改进	定期复盘、数据分析、流程优化

背景分析 现代电子制造企业项目多、人员流动快，只有通过流程标准化与系统自动化，才能保证生产资料的完整性、安全性和高效流转。协同工具（如简道云）是推动团队高效协作的有力保障。

---

七、实际案例解析与最佳实践总结

实际案例 以某中型电子公司为例，2023年采用简道云生产管理系统后，AD软件导出生产资料流程如下：

• 工程师用标准OutJob一键导出所有生产资料；
• 导出文件自动上传至简道云项目库；
• 项目经理在线审批后，自动同步至采购和制造部门；
• 系统生成统计报表，实时显示资料状态；
• 全过程自动记录，便于后期质量追溯。

环节	优化前问题	优化后效果
导出效率	手动逐项导出	一键批量输出
文件归档	文件易丢失	自动分类归档
协作效率	资料传递滞后	实时同步
数据安全	权限混乱	分级管控
问题追溯	难以查找历史	自动记录流程

最佳实践总结

• 用OutJob标准化导出步骤；
• 利用生产管理系统自动化归档和审批；
• 制定团队协作规范，提升整体效率；
• 关注资料安全和权限管理，防止泄密。

---

结论与建议

本文系统梳理了AD软件导出生产资料的标准方法与高效流程，强调了结合生产管理系统（如简道云）自动化管理的显著优势。企业和工程师应建立标准化导出模板，用系统自动归档、审批、权限管理，实现生产资料的高效、安全流转。建议定期复盘优化流程，持续提升团队协作和数据管理能力，从而保障项目顺利交付。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/aqhmk

精品问答:

---

AD软件如何快速导出生产资料？

我刚开始使用AD软件，发现导出生产资料的步骤有点复杂，能不能告诉我怎样快速导出生产资料，节省时间？

在AD软件中，快速导出生产资料主要依赖于“批量导出”功能。具体步骤包括：

1. 打开项目，选择需要导出的生产资料文件夹；
2. 点击菜单栏的“导出”按钮，选择“批量导出”选项；
3. 设定导出格式（如PDF、DXF、SVG等）以及文件命名规则；
4. 点击“开始导出”，软件会自动处理所有选中资料。通过批量导出功能，可以提升导出效率，节省50%以上的时间。

AD软件导出生产资料支持哪些文件格式？

我想知道AD软件导出的生产资料都支持哪些格式？不同格式有什么适用场景？

AD软件支持多种生产资料导出格式，常见包括：

文件格式	说明	适用场景
PDF	便于浏览和打印，兼容性高	工厂生产流程审核、归档
DXF	CAD交换格式，二维设计数据	与其他CAD软件协同设计
SVG	矢量图形，适合网页和展示	在线展示和宣传材料
CSV	结构化数据，方便数据分析	生产数据统计和报表生成

选择合适的导出格式，可以满足不同生产环节的需求，提高资料利用率。

如何通过AD软件导出生产资料保证数据完整性？

我担心导出的生产资料数据不完整或者丢失，AD软件有没有什么方法确保导出资料的完整性？

确保生产资料数据完整性，可以从以下几方面着手：

1. 使用“预览导出”功能，检查资料内容是否完整；
2. 导出时开启“数据校验”选项，软件会自动检测缺失项；
3. 对比导出文件大小和项目源文件大小，确保数据一致；
4. 定期备份项目文件，防止意外丢失。

例如，某制造企业通过启用“数据校验”功能后，导出错误率下降了30%，有效保障了生产资料的准确性。

AD软件导出生产资料时如何设置文件命名规则？

导出生产资料后，文件命名杂乱无章，查找起来很麻烦。AD软件有没有自动命名规则设置，方便管理？

AD软件支持自定义文件命名规则，具体操作流程如下：

1. 在导出界面，找到“文件命名规则”设置；
2. 可以组合使用项目编号、日期、版本号等变量，如“项目编号_日期_版本.pdf”；
3. 设定后导出时，软件自动按照规则命名，避免文件混乱；
4. 支持批量重命名，方便统一管理。

通过合理的命名规则，用户可以提升资料管理效率，减少查找时间，平均缩短文件检索时间达40%。
