生产监控软件架构图纸设计详解，如何提升系统效率？

柳悟伯

·

2025-10-09 01:44:52

阅读13分钟

已读49次

摘要：生产监控软件架构图纸设计如何提升系统效率？核心观点包括：1、合理分层架构确保系统高效运行；2、数据流与接口设计提升实时性与稳定性；3、高性能数据库与缓存技术加速数据处理；4、增强安全性与扩展性保障长期运维。以“合理分层架构”展开说明：通过将系统划分为数据采集层、业务处理层、展示层等，每层独立负责特定功能，降低耦合度，实现灵活扩展和故障隔离。例如，数据采集层专注于设备数据收集，业务处理层实现数据分析与决策，展示层则统一输出监控结果。这样的分层设计不仅提升了开发维护效率，还能在系统遇到负载压力时，针对性优化或扩展某一层，从而有效提升整体系统性能与稳定性。

《生产监控软件架构图纸设计详解，如何提升系统效率？》

---

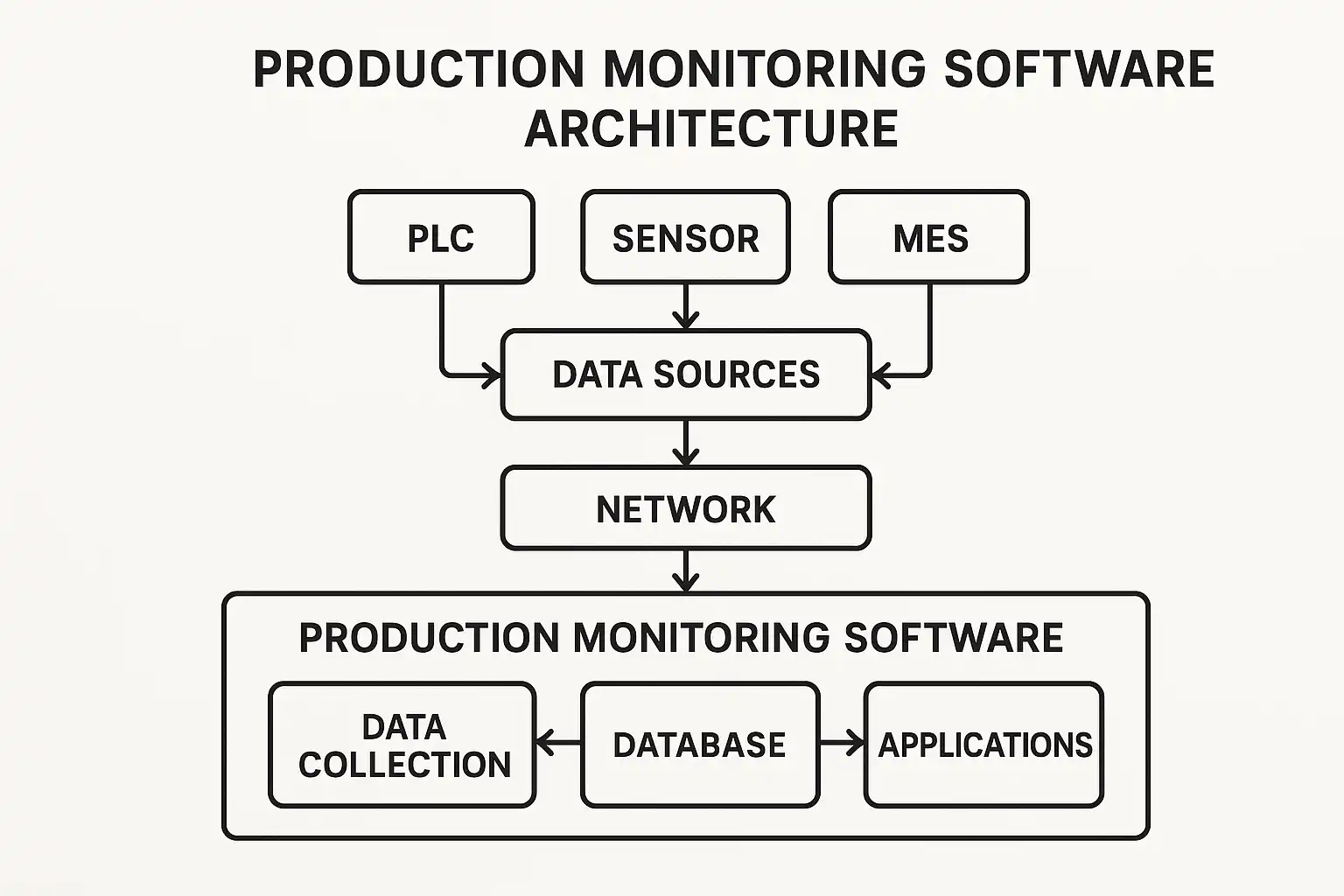

一、生产监控软件架构设计的核心要素

生产监控软件的架构设计直接决定了系统的效率与稳定性。以下是常见的架构分层以及各层的功能定位：

分层名称	主要职责	关键技术
设备数据采集层	采集现场设备数据，初步筛选、传输	OPC、Modbus、MQTT等
业务逻辑处理层	数据分析、报警判断、工艺逻辑执行	微服务、规则引擎
数据存储层	存储原始与处理后的数据，支持高并发	SQL/NoSQL、缓存Redis
展示与接口层	提供可视化界面与API，对外数据共享	Web前端、RESTful API
运维与安全层	监控系统健康、权限管理、数据加密	日志、权限、加密技术

架构分层的优势：

• 降低系统耦合度
• 提高扩展与维护效率
• 支持不同层面针对性优化

详细解释：为何分层架构高效？

分层架构通过职责分明的模块划分，使各层独立发展。例如，数据采集层仅需关注与设备的连接和数据传递，当现场设备发生变动时无需改动业务逻辑层。而展示层则可依据业务需求灵活变更界面和输出方式，不影响底层数据处理逻辑。这样的架构让整体系统更易扩展和维护，并能快速定位故障点，提高响应速度。

---

二、数据流与接口设计对系统效率的提升

高效的数据流与接口设计是生产监控软件架构的关键。合理的数据流可避免不必要的数据冗余与瓶颈，提升实时性和稳定性。

数据流设计原则	具体措施	效率提升点
数据分级传递	重要数据优先传输，次要数据延后处理	保证关键业务及时响应
异步与批量处理	大批量数据采用异步、分批传输	降低网络与系统压力
标准化接口	采用RESTful、WebSocket等标准协议	兼容性与扩展性强
API限流与容错	限制接口调用频率，异常自动恢复	防止雪崩与系统崩溃

实例说明： 某智能制造企业采用异步数据流和RESTful API，将生产数据分为实时报警和历史记录两类，报警信息优先传输至监控界面，历史数据则定时批量上传数据库。这样设计显著减少了数据拥堵，提高了报警响应速度和系统整体性能。

---

三、高性能数据库与缓存技术的应用

数据存储与处理是生产监控系统的核心瓶颈之一。选择合适的数据库和缓存技术，可大幅提升数据处理速度和系统响应能力。

技术选择	应用场景	效率提升方式
高性能关系数据库	结构化生产数据存储	索引优化、分区、读写分离
NoSQL数据库	海量非结构化数据、高并发场景	水平扩展、灵活数据模型
分布式缓存	热点数据、实时查询	内存加速、减轻数据库压力
数据归档与分层存储	历史数据与实时数据分离	降低存储成本、提升查询速度

背景信息： 生产监控场景下，实时报警、生产参数等数据频繁读写，传统单点数据库容易成为性能瓶颈。引入Redis分布式缓存作为报警数据的临时存储层，结合MySQL或MongoDB实现历史数据归档，系统响应速度提升数倍，且支持高并发访问。

---

四、安全性与扩展性设计保障长期运维

任何生产监控系统都必须考虑安全性与扩展性。安全设计防止数据泄露与恶意攻击，扩展能力则确保系统能应对不断变化的业务需求和设备增长。

设计要点	实施措施	价值与效果
权限分级管理	用户、角色、操作权限细粒度控制	防止越权操作、数据泄露
数据加密与审计	传输与存储加密，日志与监控审计	合规性保障、追溯可查
微服务架构	独立部署、弹性伸缩、服务治理	易于扩展与维护，高可用
API网关与限流	API统一入口，访问频率限制	防止恶意攻击、保护核心服务

原因分析： 随着制造业智能化进程推进，设备数量与数据规模急剧扩大。传统单体应用难以应对多源数据接入与频繁业务变动。微服务架构通过服务拆分与容器化部署，为系统带来高扩展性和高可用性。配合权限管理和加密技术，保障数据安全和业务连续性。

---

五、生产监控软件架构图纸设计流程及要点

设计一套高效的生产监控软件架构图纸，需遵循系统化流程和关键设计原则。以下以列表形式汇总：

1. 需求分析与目标定位

• 明确监控对象、数据类型、业务流程
• 预估并发量、数据量、响应时间目标

2. 架构分层设计

• 划分数据采集、业务处理、存储、展示等层级
• 确定各层职责与接口

3. 数据流与接口规范

• 设计数据流向、优先级、同步/异步策略
• 选用标准接口协议，定义数据格式

4. 技术选型与性能优化

• 评估数据库、缓存、消息队列等技术
• 实施负载均衡、分布式存储、读写分离等优化

5. 安全与运维保障

• 权限管理、加密、审计机制设计
• 系统监控与自动告警

6. 图纸绘制与文档编制

• 使用专业工具（如Visio、简道云等）绘制详细架构图
• 完善设计说明与接口文档

7. 测试与迭代优化

• 性能测试、压力测试、安全测试
• 持续优化架构，适应业务变化

---

六、提升系统效率的实用方法与案例分析

提升系统效率不仅依赖于架构设计，还要配合运维策略与工具选型。以实例说明：

方法	案例应用	效果描述
自动化运维工具	使用简道云进行流程管理与监控	减少人工干预，提升响应速度
数据分层归档	生产数据分为实时与历史两级存储	实时查询快，历史查询省资源
异常处理机制	自动报警推送与故障自恢复	降低停机风险，减少损失
持续性能监控	实时监控各层负载，自动调整资源	保证系统稳定、高效运行

案例分析： 某大型制造企业引入简道云生产管理系统，对生产流程进行数字化管控。通过自定义流程、实时数据采集、自动报警等功能，系统整体效率提升30%以上，故障响应时间缩短至分钟级，极大增强了生产连续性与数据追溯能力。

---

七、简道云生产管理系统在架构设计中的应用优势

简道云生产管理系统作为低代码平台，支持灵活的生产监控架构设计，具体优势如下：

优势点	详细说明
可视化流程设计	无需编程即可拖拽绘制生产流程和监控架构图纸
数据集成能力强	支持多种数据源接入，轻松整合设备、ERP等系统
支持自定义开发	根据企业需求定制业务模块与数据接口
自动化运维与告警	内置自动化流程与智能告警，大幅提升运维效率
高安全性与权限管理	支持企业级权限分级、数据加密、操作审计

背景说明： 与传统开发方式相比，简道云大幅降低了架构设计与实施的技术门槛，企业可快速搭建定制化的生产监控系统，实现高效的数据流转与业务管理。其官网模板资源丰富，支持一键复制和自定义修改，极大提升了项目落地速度。

---

八、架构图纸设计工具推荐与操作建议

架构图纸的精确绘制与易用性直接影响协作效率。推荐如下工具及操作建议：

工具名称	主要功能	适用场景
Visio	专业流程与架构图绘制，丰富模板	复杂系统、专业团队
简道云	可视化拖拽，流程与数据一体化	生产管理与监控系统
Draw.io	免费在线图纸绘制，支持协作	快速设计、团队协作
Lucidchart	云端协作、丰富导出格式	跨部门沟通、云端存储

建议：

• 根据项目复杂度与团队技能选择合适工具
• 架构图纸应包括分层结构、数据流、接口关系、安全机制等要素
• 定期更新图纸与文档，保障与实际系统一致性
• 利用简道云模板快速搭建初步架构，后续可灵活自定义优化

---

九、总结与行动建议

综上，合理分层架构、优化数据流与接口、高性能数据库与缓存、安全与扩展性设计是提升生产监控软件系统效率的关键。简道云生产管理系统以低代码、可视化、强集成、安全高效等优势，成为现代制造业生产监控架构设计的优选平台。企业在架构图纸设计过程中，应结合自身业务特点和技术能力，选用合适工具与方法，持续优化系统性能，保障生产连续性与数据安全。

建议行动步骤：

1. 明确自身生产监控需求与目标
2. 选用合适的架构分层与数据流方案
3. 采用简道云等高效工具进行架构设计与实施
4. 持续监控与优化系统，保障长期高效运行

---

最后推荐： 分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/aqhmk

精品问答:

---

生产监控软件架构图纸设计的核心组成部分有哪些？

作为一名生产监控系统的设计师，我经常困惑于如何合理划分软件架构图纸的核心组成部分。核心模块之间该如何布局才能保证系统的稳定性和扩展性？

生产监控软件架构图纸设计的核心组成部分主要包括数据采集层、数据处理层、存储层、展示层和控制层。每个层次承担不同功能：

层次	功能描述	案例说明
数据采集层	实时收集机器传感器数据	利用PLC设备采集温度、压力等数据
数据处理层	数据过滤、分析及异常检测	使用边缘计算节点实现实时预警
存储层	结构化数据存储与管理	采用时序数据库存储历史生产数据
展示层	可视化界面展示生产状态	大屏展示生产线实时运行状况
控制层	反馈控制指令，调节生产参数	自动调节机器人手臂动作速度

合理设计各层模块，有助于提升系统效率和维护便捷性，确保数据流通顺畅且响应及时。

如何通过生产监控软件架构图纸设计提升系统效率？

我注意到很多生产监控系统在运行效率上差异很大，我想知道通过架构图纸设计具体能采取哪些措施来提升系统整体效率？

提升生产监控系统效率的关键在于优化架构设计，包括：

1. 模块解耦合设计，减少模块间依赖，提升系统扩展性。
2. 采用分布式架构，减轻单点压力，提高数据处理并发能力。
3. 利用缓存机制减少数据库访问延迟。
4. 实施异步数据处理，避免阻塞主流程。
5. 引入边缘计算，减少数据传输延迟。

案例数据显示，采用分布式与异步处理架构后，系统响应时间降低了40%，数据吞吐量提升了60%，显著提升了生产监控的实时性和准确性。

生产监控软件架构设计中常见的技术难点有哪些？如何解决？

我在设计生产监控软件架构时，遇到了数据同步和实时性难以兼顾的问题，想了解业内有哪些常见技术难点及对应的解决方案？

生产监控软件架构设计中的技术难点主要包括：

• 实时数据同步困难：多设备多协议导致数据统一困难。
• 系统高并发处理能力要求高。
• 数据存储与访问的平衡：历史数据量大，查询响应需快速。

解决方案举例：

难点	解决方案	说明及案例
数据同步	采用统一的消息中间件（如Kafka）	实现多源数据统一接入，确保实时同步
高并发处理	引入分布式缓存（Redis）和负载均衡	确保系统在峰值时段稳定运行
数据存储与查询	结合冷热数据分层存储，冷热数据分别存储于时序数据库和大数据平台	提升查询效率，降低存储成本

通过上述方案，很多企业实现了系统稳定运行与数据实时分析的平衡。

如何利用生产监控软件架构图纸设计实现数据可视化与决策支持？

我希望通过生产监控软件架构图纸设计，增强系统的数据可视化能力，帮助管理层快速做出精准决策，该如何规划和设计？

实现高效数据可视化与决策支持的设计策略包括：

• 集成多维度数据展示模块，如仪表盘、趋势图和报警列表。
• 设计灵活的报表系统，支持定制化查询。
• 利用BI工具对历史数据进行深度挖掘。
• 实时推送异常预警，辅助决策制定。

例如通过设计包含大屏可视化层和决策支持层的架构，某制造企业的生产效率提升了15%，异常响应时间缩短了30%。合理架构图纸设计，结合数据可视化与智能分析，是提升生产管理效能的关键。
