PCB生产工序详解的关键步骤主要包括：1、设计与工程准备；2、材料选择与加工；3、图形转移与蚀刻；4、层压与钻孔；5、表面处理与装配；6、测试与质量控制。 其中，测试与质量控制是保障PCB产品性能与可靠性的核心环节。通过自动化测试、AOI（自动光学检测）、飞针测试等方式，不仅能及时发现潜在缺陷，还能追溯生产流程，优化工艺参数，从而有效降低不良率，提高产品一致性。高效的生产管理系统，例如简道云生产管理系统（官网地址：https://s.fanruan.com/aqhmk ），可以帮助企业全程监控工序，提升信息化水平，实现质量的闭环管理。

《PCB生产工序详解，关键步骤有哪些？PCB生产工序全解析，怎么保证质量？》

---

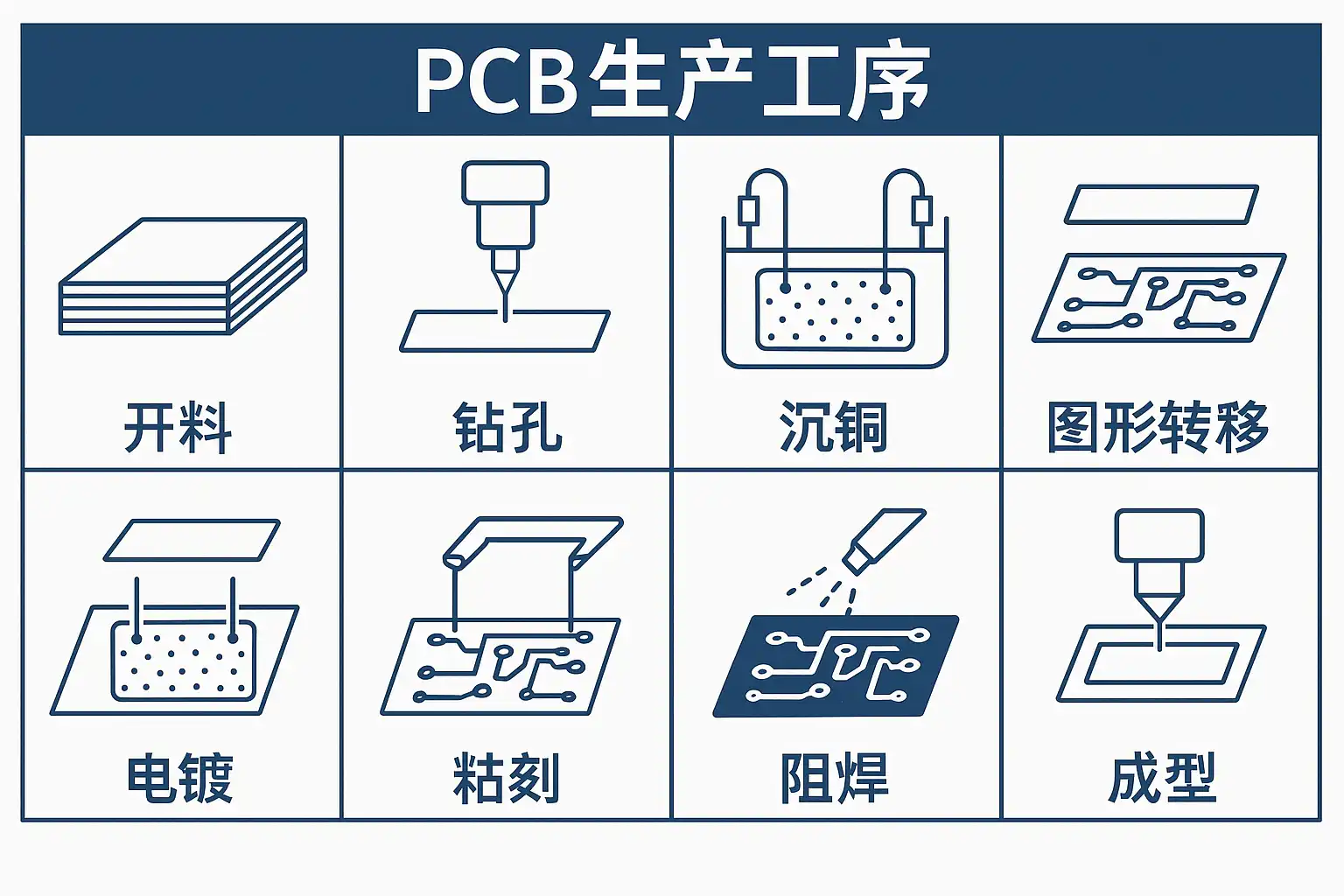

一、PCB生产工序全流程概述

PCB（印制电路板）生产作为电子制造的核心环节，其流程复杂，涉及多道工序。下表展示了典型的PCB生产工序及其主要内容：

工序名称	主要内容描述
设计与工程准备	电路设计、Gerber文件生成、BOM编制
材料选择与加工	基材（覆铜板）选择、裁切
图形转移与蚀刻	光绘、干/湿膜、曝光、显影、蚀刻
层压与钻孔	多层板层压、机械/激光钻孔
表面处理与装配	沉金/喷锡/镀银等表面处理，焊盘制作
测试与质量控制	AOI检测、电气测试、外观检测

整个流程环环相扣，每一步都关系到PCB最终性能和可靠性，任何细节疏漏都可能导致严重的质量问题。

---

二、关键步骤详解与技术要点

1、设计与工程准备

• 电路设计：使用EDA软件（如Altium Designer、Cadence、Mentor）完成电气原理图和PCB版图设计。
• Gerber文件生成：输出标准生产文件，包括各层图形、钻孔、阻焊、字符等。
• DFM/DFT分析：设计可制造性/可测试性分析，提前规避生产隐患。
• 工艺参数制定：根据产品要求制定压合、钻孔、化学处理等参数。

2、材料选择与加工

• 基材选择：FR-4、CEM-1、PTFE、金属基等，依据电气性能、耐温、机械强度等选型。
• 板材裁切：自动化裁切设备确保尺寸精度，减少废料。

3、图形转移与蚀刻

• 干/湿膜：采用干膜或湿膜技术进行图形预转移，确保线路清晰度。
• 曝光显影：高精度曝光机将线路图案转印到基板上，显影后形成可蚀刻区域。
• 蚀刻：化学蚀刻去除多余铜箔，留下设计的线路图形。

4、层压与钻孔

• 层压：多层板采用热压合技术，保证层间粘结和绝缘性能。
• 钻孔：机械钻孔或激光钻孔，确保孔径精度和位置一致性。

5、表面处理与装配

• 表面处理：沉金、喷锡、化学镀银等，提升焊盘可焊性和耐腐蚀性。
• 装配：部分PCB进行元器件焊接、组装，进入SMT或后焊环节。

6、测试与质量控制

• AOI自动光学检测：对线路、焊盘等关键区域进行视觉检测，及时发现断路、短路等缺陷。
• 飞针测试/电气测试：对所有网络进行导通/绝缘测试，保证电气性能。
• 外观检测：人工或机器检测板面、孔径、字符等，确保外观合格。
• 可靠性测试：如耐温、耐湿、冷热循环等，验证产品长期稳定性。

---

三、各关键工序质量控制方法

PCB生产中，质量控制贯穿整个流程。下面以主要工序为例，列举关键质量管理措施：

工序	质量控制要点
设计准备	严格DFM/DFT审核，减少工艺难点
材料加工	原材料检验、尺寸测量、批次追溯
图形蚀刻	预蚀刻样板测试、蚀刻液浓度管控
层压钻孔	压合温度/压力监控、钻孔偏差自动报警
表面处理	镀层厚度检测、化学成分定期分析
测试检验	AOI覆盖率统计、飞针测试自动化数据分析

详细说明：测试与质量控制

• AOI自动光学检测可实现95%以上线路缺陷自动识别，极大降低人工漏检率；
• 飞针测试系统自动采集每块板的电气参数，数据实时上传至生产管理系统，便于后续追溯与分析；
• 建立不良品数据库，结合SPC统计过程控制，发现异常波动时及时预警，防止批量质量事故。

---

四、如何提升PCB生产质量？核心保障措施

提升PCB生产质量，需从工艺、设备、人员、管理四方面入手：

1. 工艺优化

• 采用高精度曝光、自动化蚀刻、智能层压设备，减少人为干扰。
• 工艺参数科学设定，定期工艺实验验证。

2. 设备升级

• 引进AOI、激光钻孔、飞针测试等自动化检测设备，提高检测效率和准确性。
• 智能仓储、自动搬运，减少物料混乱和交叉污染。

3. 人员培训

• 定期组织工艺、质量、设备操作培训，提高员工技能。
• 建立岗位责任制，分层级管理，强化质量意识。

4. 数字化管理与信息化系统

• 应用生产管理系统，如简道云生产管理系统，实现工序实时数据采集与分析，提升管理透明度和响应速度。
• 质量闭环追溯，每个工序环节、检测结果、异常处理流程都有电子化记录，便于后续分析和持续改进。

实例说明： 某大型PCB生产企业2023年引入简道云生产管理系统后，工序数据实现实时采集，AOI检测不良率下降30%，客户投诉同比下降25%。系统自动生成工序报表，支持工艺参数优化和异常预警，大幅提升了整体生产效率与质量水平。

---

五、PCB生产工序全解析对企业的意义与挑战

意义：

• 提高产品质量和一致性，增强客户信任；
• 降低返工、报废率，节约生产成本；
• 支持新产品快速开发，缩短上市周期；
• 有助于企业通过ISO、UL等质量体系认证。

挑战：

• 工艺复杂，设备投资高；
• 人员操作技能要求高，易受人为误差影响；
• 多品种、小批量生产下，工序切换和管理难度大；
• 数据采集与信息化水平需不断提升，推动数字化转型。

---

六、PCB生产工序优化建议与行动步骤

主要建议：

• 强化设计阶段DFM/DFT分析，真正做到“设计即制造”；
• 加强原材料采购与检验，建立合格供应商数据库；
• 推广自动化检测设备，提升缺陷发现和响应速度；
• 建立完善的生产管理系统，实现数据驱动的质量管理；
• 持续开展员工培训，形成全员质量提升氛围。

行动步骤：

1. 梳理现有生产工序，找出薄弱环节；
2. 引入数字化管理平台，如简道云生产管理系统，打通数据链路；
3. 建立质量追溯体系，确保每一块PCB可追溯到生产工序和检测数据；
4. 制定持续改进计划，定期复盘质量数据，优化工艺参数；
5. 定期与客户、供应商沟通，反馈质量改善进展，形成良性循环。

---

总结

PCB生产工序环环相扣，关键步骤涵盖设计、材料、图形转移、层压、表面处理与装配、测试与质量控制等。企业要通过自动化设备、科学工艺、专业团队和数字化管理系统（如简道云生产管理系统：https://s.fanruan.com/aqhmk ）实现全过程质量管控和数据驱动的持续优化。建议企业结合自身实际，逐步升级生产管理和质量控制体系，确保PCB产品在市场竞争中脱颖而出。

---

最后推荐：

分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

PCB生产工序的关键步骤有哪些？

我最近对PCB生产工序很感兴趣，但工序环节比较多，不知道哪些步骤是关键环节，直接影响PCB的质量和功能？

PCB生产工序的关键步骤包括：

1. 线路设计与图纸审核 —— 确保设计符合电气规范。
2. 材料准备 —— 选择高质量的铜箔和基材，直接影响电路稳定性。
3. 光刻成像 —— 通过紫外光曝光形成电路图案，决定线路精度。
4. 蚀刻工艺 —— 去除多余铜箔，保证线路清晰。
5. 钻孔与镀通孔 —— 实现层间连接，影响电气性能。
6. 表面处理 —— 如喷锡或金属化，防止氧化，提升焊接质量。
7. 电测试 —— 检测短路、断路，保证功能正常。 结合这些步骤，严控每环节质量，才能保证PCB整体性能。

PCB生产工序中如何保证质量？

我想了解PCB生产过程中，具体有哪些质量保证措施？尤其是如何通过工序控制来避免缺陷和返工？

PCB生产质量保证主要通过以下措施实现：

质量控制环节	具体措施	作用
设计审核	使用DRC（设计规则检查）工具，避免设计错误	预防设计缺陷
材料检测	选用符合IPC标准的基材和铜箔	确保材料一致性
工艺监控	光刻曝光时间、蚀刻液浓度实时监控	保证线路精度和完整性
自动光学检测（AOI）	自动检测线路缺陷、开路短路	提高检测效率，减少人工遗漏
电气测试（ICT）	测试线路电阻、电容，发现隐蔽故障	确保电性能可靠

通过以上系统化的质量管理，PCB生产缺陷率可降低至0.5%以下，显著提升产品可靠性。

PCB生产工序中的光刻和蚀刻工艺有什么区别？

我听说光刻和蚀刻都是PCB制造中重要的步骤，但具体它们分别做什么，怎样影响PCB的质量？

光刻和蚀刻是PCB制造中两个紧密关联但功能不同的工序：

• 光刻工艺：

  • 通过涂覆光敏胶并曝光，转移电路图形到铜箔表面。
  • 关键参数包括曝光时间和光强，影响线路的精细度。
  • 案例：曝光不足会导致线路模糊，影响后续蚀刻。

• 蚀刻工艺：

  • 利用化学液体腐蚀未被光刻保护的铜层，形成线路。
  • 控制蚀刻液浓度和时间决定线路的清晰度和宽度。
  • 案例：蚀刻过度会导致线路变细甚至断裂。

两者配合完成高精度线路制作，是保证PCB性能的核心工艺。

如何通过电气测试提升PCB生产工序的质量控制？

我对PCB的电气测试环节很好奇，想知道具体有哪些测试项目，它们如何帮助发现生产中的问题？

电气测试（Electrical Testing）是PCB质量控制的重要环节，主要包括：

1. 开路测试（Continuity Test）：检测电路是否连通，防止断路。
2. 短路测试（Short Circuit Test）：发现不应连接的线路短路问题。
3. 阻抗测试（Impedance Test）：确保高频信号传输质量。
4. 隔离测试（Isolation Test）：检测线路间绝缘性能。

通过自动测试设备（ICT），测试效率可达每小时数百板，缺陷发现率提升30%以上。数据化的电气测试反馈帮助及时调整工艺参数，显著降低返工率，确保PCB产品的电性能稳定可靠。
