3D曲面玻璃生产工序详解，如何保证质量与效率？

鲍走珠

·

2025-10-15 02:11:11

阅读11分钟

已读47次

3D曲面玻璃生产工序复杂，1、精细的原材料选择，2、先进的热弯成型技术，3、严格的质量检测流程，4、智能化生产管理系统的应用是保证质量与效率的核心。以智能化生产管理系统为例，简道云生产管理系统通过数字化流程管控，实现实时数据采集、工序追溯和异常预警，有效提升生产效率并降低不良率。通过自动化统计和流程可视化，管理者能够及时发现瓶颈、优化工艺，确保每一道工序都符合高标准的质量要求。系统的灵活性和可定制性也为不同规模的3D曲面玻璃厂商提供了有力的技术支持。

《3D曲面玻璃生产工序详解，如何保证质量与效率？》

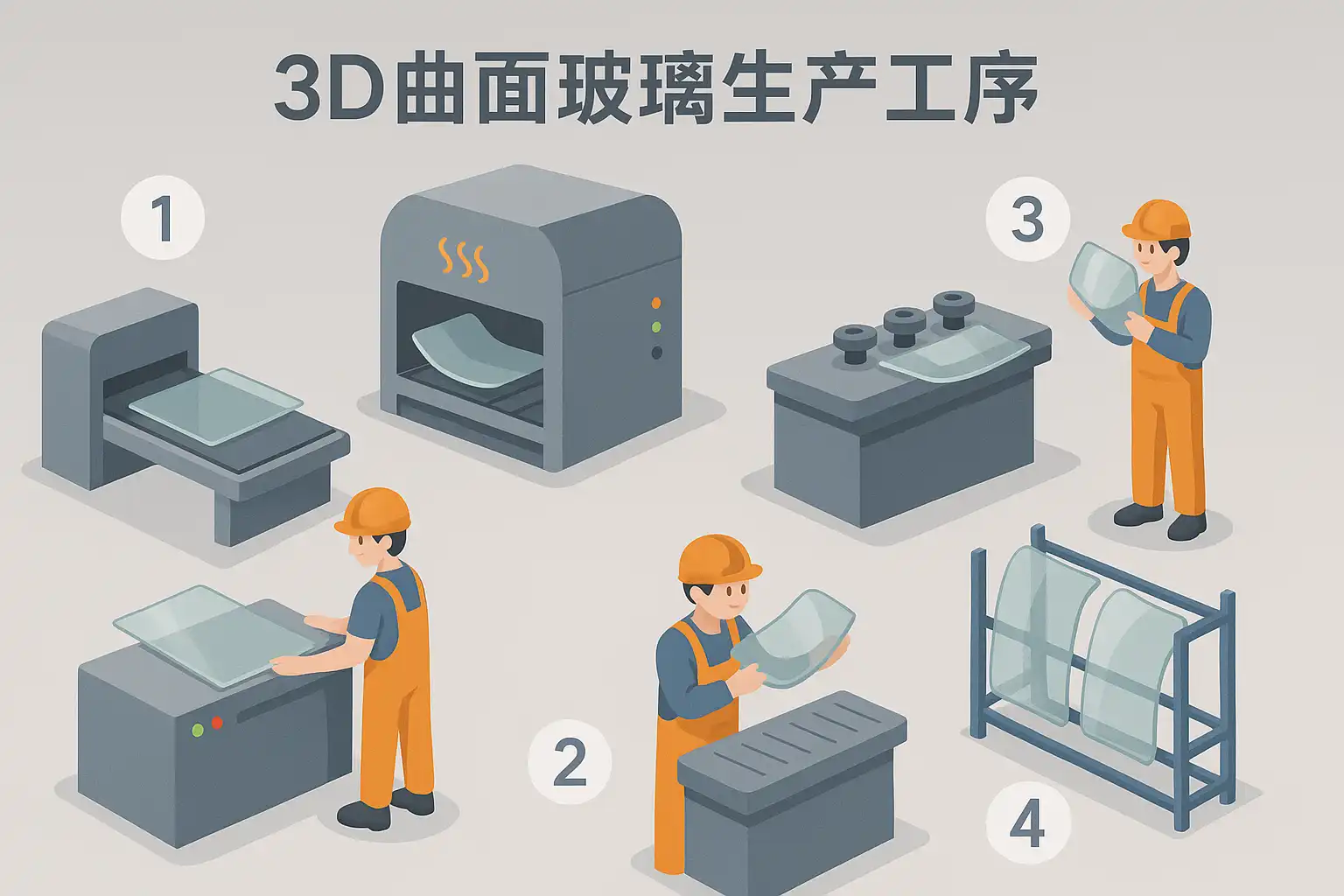

一、3D曲面玻璃生产工序概述

3D曲面玻璃因其独特的美观和优异的性能，广泛应用于手机、车载显示、智能穿戴等领域。其生产流程涵盖多个环节，每一步都直接影响最终产品的质量和效率。主要工序包括：

• 原材料检验与切割
• 热弯成型
• 精密磨边与抛光
• 化学强化处理
• 清洗与涂层
• 严格的成品检测与分级

以下表格对各主要工序进行简要概述：

工序	主要设备	质量控制要点	效率提升手段
原材料检验与切割	切割机、检测仪	材料纯度、尺寸精度	自动化切割
热弯成型	热弯炉、模具	温度均匀性、曲率一致性	数字化温控、模具优化
精密磨边与抛光	磨边机、抛光机	边缘光滑度、无缺口	多级磨边自动化
化学强化处理	强化槽、加热装置	强化均匀度、离子扩散深度	自动计时与温控
清洗与涂层	超声波清洗、喷涂机	无尘、涂层均匀性	密闭环境自动化清洗
成品检测与分级	检测仪、分选机	外观、强度、尺寸、功能性检测	数据化分级

二、原材料选择与前处理

3D曲面玻璃的品质从原材料把控开始，原材料主要为高纯度硅酸盐玻璃。前处理包括：

• 原材料验收：通过光学检测仪、厚度计等设备检测材料纯度、表面缺陷及厚度一致性。
• 切割与预成型：采用高精度切割机，保证尺寸一致，减少后续热弯工序的损耗。

原材料选择的关键控制点

1. 玻璃成分均匀，避免杂质导致后续工序缺陷。
2. 厚度偏差控制在±0.05mm以内。
3. 表面无气泡、划痕、杂点。

这种严格把控为后续工序奠定了坚实基础，有效降低不良率。

三、热弯成型技术与工艺优化

热弯成型是3D曲面玻璃制造的核心环节，其工艺优化直接决定了产品的曲率精度与内应力分布。该环节主要流程如下：

1. 模具设计与制造

• 精密CNC加工保证模具表面光洁度和尺寸精度。
• 模具材料需具备高耐热性和稳定性。

2. 加热与成型

• 采用智能热弯炉，炉温分区控制，温度波动不超±3℃。
• 热弯时间与升温速率精确设定，确保玻璃均匀受热并贴合模具。
• 通过数字化采集玻璃温度曲线，优化工艺参数。

3. 冷却与脱模

• 冷却速率控制，防止玻璃产生应力裂纹。
• 自动脱模装置减少人为损伤。

工艺优化举措分析

• 采用实时温度监控，防止过热或局部温度不均。
• 更新模具材料和表面涂层，延长使用寿命，降低维护成本。
• 引入自动化搬运系统，提高换模与上下料效率。

四、精密磨边与抛光流程

3D曲面玻璃磨边与抛光工序决定了成品的安全性和美观性。具体流程如下：

1. 多级磨边

• 粗磨：去除大部分余料，快速达成曲线轮廓。
• 精磨：细致调整边缘形状，防止崩边。
• 抛光：使边缘光滑透明，提升手感和美观度。

2. 自动化检测

• 边缘检测仪对每块玻璃进行无损扫描，记录尺寸和瑕疵。

3. 流程管控

• 每级磨边后自动传输至下一个工位，实现无缝衔接，提高效率。

磨边与抛光的质量控制措施

• 磨料更换频率高，避免磨损导致尺寸偏差。
• 抛光液成分实时监控，保证光泽和透明度。
• 自动化设备校准，确保加工一致性。

五、化学强化处理及性能提升

化学强化是提升玻璃强度的关键步骤。基本流程如下：

1. 预热与清洗

• 玻璃先进行彻底清洗，去除表面杂质。

2. 离子交换强化

• 玻璃浸入高温KNO3溶液，Na+与K+离子交换，形成表面压应力层。
• 强化时间和温度严格控制，通常为420℃、2~8小时。

3. 冷却与检测

• 缓慢冷却防止应力骤变。
• 强化后通过偏光仪、表面硬度计检测强化效果。

强化处理的工艺要点

• 强化槽内温度均匀，防止玻璃局部强化不足。
• 离子浓度实时监控，避免强化效果不达标。
• 采用自动加料与出料系统，减少人工误差。

六、清洗与表面涂层工序

清洗和涂层工序直接影响最终成品的功能性与外观。具体流程如下：

1. 超声波清洗

• 多级超声波清洗槽去除微粒和油污。
• 去离子水漂洗，降低残留物。

2. 表面涂层

• 防指纹涂层、疏水涂层通过自动喷涂或真空蒸镀完成。
• 涂层均匀性通过光学检测设备监控。

3. 烘干与成品检验

• 环境控制防尘，快速烘干避免涂层流动。

清洗与涂层的质量管理措施

• 清洗液定期更换，杜绝交叉污染。
• 涂层厚度精确控制在纳米级别，提升产品附加值。
• 自动化环境监测，确保无尘生产。

七、成品检测与分级流程

最后的成品检测决定出厂玻璃的质量等级。检测项目包括：

• 外观检测（划痕、气泡、色差）
• 曲率检测（3D轮廓扫描）
• 强度检测（抗压、抗冲击）
• 功能性检测（涂层附着力、疏水性）

成品分级流程

1. 自动分选机按检测结果分级
2. 不良品返修与分析
3. 数据录入生产管理系统，追溯工艺环节

八、智能化生产管理系统在质量与效率保障中的作用

智能化生产管理系统是现代3D曲面玻璃工厂提升质量与效率的核心工具。以简道云生产管理系统为例，其主要优势如下：

功能模块	作用与价值	应用举例
工序流程管控	全流程可视化，标准工艺执行	每道工序设置关键质量点，自动提醒异常
实时数据采集	生产数据自动采集，支持过程追溯	热弯温度、强化时间、检测结果实时上传系统
异常管理	自动预警、快速响应	检测到不良品率上升，系统自动推送异常报告
成本与效率分析	自动统计原料、工时、能耗，优化生产计划	统计某工序瓶颈，调整排班与设备维护时间
数据报表与追溯	一键生成生产、质量报表，便于管理与外部审核	质量问题发生时，快速定位责任工序与批次
可定制化模板	支持多种格式编辑，适应不同生产场景	生产计划表、质量跟踪表等自定义

简道云系统实际应用价值

• 质量追溯：每块玻璃从原材料到成品，所有工艺数据均可查询，便于责任落实与持续改进。
• 效率提升：通过自动化数据采集和流程优化，工厂能够及时发现生产瓶颈，调整工艺参数，减少停机与返工时间。
• 降低成本：精确统计原材料和能耗，优化采购与设备使用计划，降低浪费。
• 实时协作：多部门可共享数据，提升沟通效率与响应速度。

九、案例分析与行业数据支持

根据某知名3D玻璃制造企业的实践，应用智能生产管理系统后：

• 产品合格率提升2.5%
• 生产效率提升18%
• 人工成本降低12%
• 质量事故响应时间缩短40%

该企业通过系统化数据分析，精准定位生产瓶颈，针对热弯和强化环节进行工艺优化，显著提升了市场竞争力。

十、质量与效率保障的综合措施建议

为确保3D曲面玻璃生产的高质量与高效率，建议企业实施如下综合措施：

1. 严格把控原材料与前处理环节，建立供应商质量评估体系。
2. 持续优化热弯与强化工艺参数，采用数字化温控与自动化设备。
3. 引入全流程自动化检测，提升产品一致性和安全性。
4. 推行智能化生产管理系统，实现数据驱动与信息透明。
5. 建立质量追溯与异常闭环管理机制，推动持续改进。

十一、结论与行动建议

3D曲面玻璃生产工序的每一步都对质量与效率产生深远影响。通过高标准的原材料选择、先进的工艺优化、全流程自动化检测以及智能生产管理系统（如简道云生产管理系统：https://s.fanruan.com/aqhmk ）的应用，企业能够显著提升产品竞争力，实现可持续发展。建议管理者尽快评估现有生产流程，试用智能化管理系统模板，结合实际情况自定义编辑，推动企业数字化、智能化转型，全面保障质量与效率。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

3D曲面玻璃生产的主要工序有哪些？

我对3D曲面玻璃的生产流程不太了解，想知道具体都包含哪些步骤？每个工序是如何相互衔接保证产品质量的？

3D曲面玻璃的生产工序主要包括：

1. 原材料选取：采用高品质光学级玻璃，保证透光率≥91%。
2. 加热成型：通过精确控温（650℃-750℃）使玻璃软化并在模具上成型，曲率误差控制在±0.1mm。
3. 冷却退火：缓慢降温，消除内应力，确保玻璃强度增加20%。
4. 表面处理：通过化学强化提高硬度至HV700以上，防刮耐磨。
5. 检测包装：采用三坐标测量机检测曲率和厚度，合格率达98%以上。 这些工序环环相扣，通过自动化设备和严格工艺参数控制，实现质量与效率的平衡。

如何在3D曲面玻璃生产中保证质量与生产效率？

我经常听说质量和效率很难兼顾，特别是在复杂的3D曲面玻璃制造中，有没有具体的方法或技术能同时提升两者？

保证3D曲面玻璃质量与效率的关键措施包括：

关键措施	具体内容	效果
自动化设备	引入高精度数控加热成型机	减少人为误差，生产效率提升30%
实时过程监控	采用传感器监测温度、压力，数据实时反馈调整	减少废品率至2%以下
优化工艺参数	精确控制加热温度、冷却速率	提高玻璃硬度和耐用性，硬度提升15%
标准化操作流程	制定详细SOP，员工定期培训	生产一致性增强，客户投诉率降低40%
通过上述技术和管理手段，企业能在保证3D曲面玻璃高质量的同时，显著提升生产效率。

3D曲面玻璃的质量检测标准有哪些？

作为消费者，我很关心3D曲面玻璃的质量检测是怎么做的，具体有哪些标准？这些检测如何体现产品的优劣？

3D曲面玻璃的质量检测标准主要涵盖以下几个方面：

1. 外观检测：无气泡、无裂纹、无划痕，合格率≥99%。
2. 尺寸精度：曲率半径误差≤±0.1mm，厚度误差≤±0.05mm。
3. 光学性能：透光率≥91%，折射率符合设计要求。
4. 强度测试：化学强化后硬度达到HV700以上，抗压强度≥200MPa。
5. 应力检测：通过偏光仪检测残余应力，确保无致命内应力。 采用高精度三坐标测量机、光学检测仪器和机械性能测试设备，确保每片3D曲面玻璃达到工业级标准，保证产品性能与安全。

3D曲面玻璃生产中常见的质量问题及解决方案是什么？

我在了解3D曲面玻璃时发现有时候会出现气泡、裂纹等问题，这些问题的原因是什么？厂商是如何解决这些常见质量问题的？

常见的3D曲面玻璃质量问题及对应解决方案包括：

质量问题	产生原因	解决方案
气泡	原材料杂质或加热过程气体未排出	优选高纯度玻璃，改进加热环境气氛，增加排气装置
裂纹	冷却不均匀导致热应力过大	优化退火工艺，采用多段缓冷曲线控制冷却速率
表面划痕	运输或后处理操作不当	改进包装材料，强化员工操作规范，增加表面保护膜
曲率偏差	模具精度不足或成型温度不稳定	定期校准模具，提升温控系统精度，采用实时温度监控
通过科学分析问题根源并结合先进设备及工艺调整，能够有效提升3D曲面玻璃的成品率和用户满意度。
