板卡生产工序详解，关键步骤有哪些？

尤威

·

2025-10-15 02:12:02

阅读13分钟

已读17次

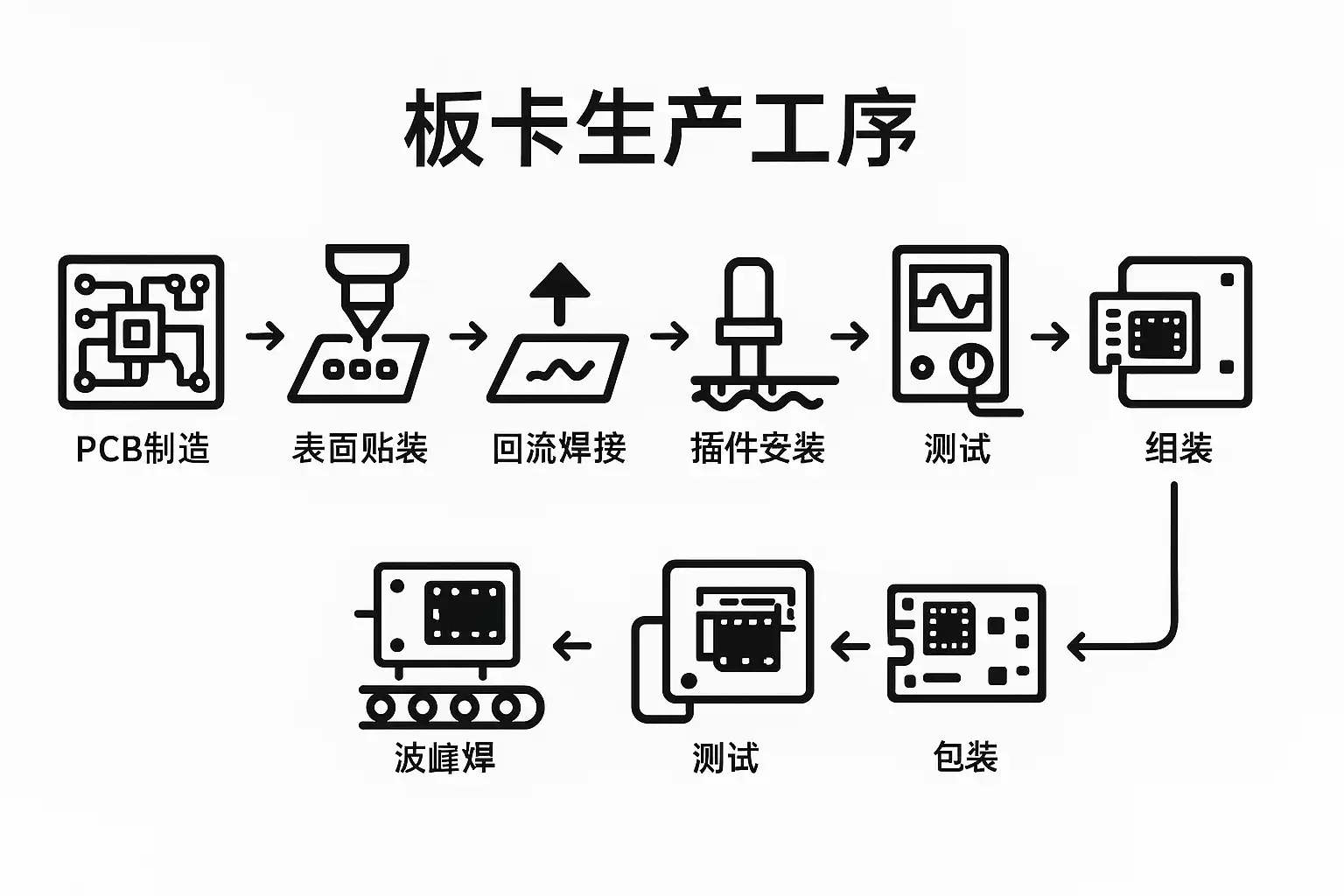

板卡生产是一项高度复杂且精细的制造过程，涉及诸多关键步骤。主要包括：1、原材料准备；2、印刷电路板（PCB）制作与检验；3、元器件采购与检测；4、贴片及插件工艺；5、焊接与清洗；6、功能测试与质量检验；7、组装与包装。 其中，贴片及插件工艺是板卡生产的核心环节，对生产效率和产品质量影响尤为显著。通过精确的贴片工艺，能够确保电子元件准确无误地安装在PCB板上，极大提升板卡的可靠性和一致性。随着自动化生产线的普及，智能化贴片机和检测设备的应用也推动了板卡生产质量的持续提升。

《板卡生产工序详解，关键步骤有哪些？》

一、原材料准备

原材料的质量直接关系到板卡最终产品的性能。主要原材料包括PCB基板、各种电子元器件（电阻、电容、IC芯片等）、焊锡、连接器等。原材料准备的主要步骤如下：

• 供应商筛选与评估
• 采购计划拟定及下单
• 入库检验与批次管理
• 材料存储与防护

原材料准备流程表：

步骤	主要内容	关键点说明
供应商评估	资质审查、样品测试	确保品质与供货能力
采购下单	根据生产需求采购	合理控制采购周期与数量
入库检验	外观、性能抽检	检查批次一致性和合格率
材料存储	按类别编号防潮防尘	保证元器件原始性能不受损

二、印刷电路板（PCB）制作与检验

PCB制作是板卡生产的基础。良好的PCB保证了电气性能和机械结构的稳定，关键流程包括：

• 线路设计与布线
• 板材裁切与钻孔
• 蚀刻与图形转移
• 覆铜与防焊处理
• 电气性能测试与外观检验

PCB制作流程简表：

步骤	描述
设计	根据电路需求进行CAD设计
制作	板材加工、蚀刻、钻孔
检验	AOI视觉检测、电气测试

PCB制作过程中，自动光学检测（AOI）技术可有效发现线路断路、短路等缺陷，极大提高了产品的合格率。

三、元器件采购与检测

在板卡生产中，元器件的采购与检测同样至关重要。流程包括：

• 元器件采购：选择正规渠道，防止假冒伪劣
• 入库检验：包括外观检测、参数抽检、功能测试
• 管理与追溯：批次管理，便于质量追溯

元器件检测要点：

1. 外观有无氧化、破损；
2. 参数是否与规格书一致；
3. 功能测试（如IC芯片功能）；
4. 防静电、防潮储存。

四、贴片及插件工艺

这是板卡制造的核心环节。主要包括：

• SMT贴片：通过贴片机将表面贴装元件（SMD）贴在PCB板上
• 过波峰焊插件：对插装元件（如大功率器件）进行插件并焊接
• 回流焊/波峰焊：完成元件焊接

典型贴片工艺流程：

步骤	设备	说明
印刷锡膏	锡膏印刷机	保证焊点充分、均匀
贴片	SMT贴片机	精确摆放、提高效率
回流焊	回流焊炉	精准温控，保障焊点质量
检查	AOI检测设备	检查漏贴、偏移等不良现象

详细说明：贴片工艺的核心价值 贴片工艺的自动化水平直接决定了大批量板卡生产的效率和一致性。现代SMT生产线采用视觉定位、智能编程等技术，能适应多种元件类型和高密度布线。通过高精度贴片和回流焊接，可大幅降低人工误差和焊接缺陷，提高产品良品率。

五、焊接与清洗

焊接环节确保元器件与PCB牢固连接，主要工艺有：

• 回流焊：适用于SMD
• 波峰焊：适用于插装元件
• 手工焊补：用于特殊或返修部位

焊接后清洗： 焊接后需对板卡进行清洗，去除助焊剂残留，防止腐蚀和漏电，通常用专业清洗剂或超声波清洗设备。

六、功能测试与质量检验

质量控制是保证板卡可靠性的最后关口，包括：

• ICT在线测试：检测焊接质量和基本电气性能
• 功能测试：模拟实际工作环境检测功能是否正常
• 烧录与老化：对部分板卡进行固件烧录及高温老化测试
• 外观检测：由人工或机器视觉系统完成

测试流程表：

步骤	内容	工具/设备
ICT测试	电气连通性、短路、开路检测	ICT测试仪
功能测试	运行固件，检测各项功能	功能测试架、工装
烧录老化	程序烧录、高温环境长期运行	烧录器、老化箱
外观检验	检查板卡表面、焊点、元件状态	放大镜、AOI系统

七、组装与包装

经过测试合格的板卡进入组装与包装环节，流程包括：

• 终端组装：如加装外壳、连接器、紧固件等
• 打标与标签：产品序列号、合格证等
• 成品包装：防静电包装、缓冲材料、防潮处理
• 入库及发货

组装包装注意事项：

• 防静电、防潮包装
• 明确批次，便于后续追溯
• 严格按出货标准验收

八、板卡生产工序流程一览表

工序序号	工序名称	主要内容	关键控制点
1	原材料准备	材料采购、检验、存储	供应商管理、入库检验
2	PCB制作	设计、制造、检验	线路完整性、外观质量
3	元器件检测	采购、参数检测、批次管理	真伪、性能检测
4	贴片插件	SMT贴片、插件、焊接	精度、焊点质量
5	焊接清洗	回流焊、波峰焊、清洗	焊接牢固、无残留
6	测试检验	ICT、功能测试、烧录老化、外观检测	测试通过、无缺陷
7	组装包装	外壳组装、标签、包装、入库	防护、批次标识

九、工序优化与信息化管理

在现代板卡生产中，信息化管理系统（如简道云生产管理系统）扮演着至关重要的角色。通过流程数字化、数据可视化，实现如下优化：

• 生产计划自动排程，提升物料与设备利用率
• 生产数据实时采集与异常预警
• 物料、工艺、质量数据全流程追溯
• 统计分析产线瓶颈，持续改进

简道云生产管理系统 简道云是一款低代码/无代码的企业数字化管理平台，支持高度自定义生产管理流程。通过简道云，企业可快速搭建适合自身需求的生产工序模板，实现工序进度追踪、数据自动汇总、工单审批等功能，有效提升生产效率和管理透明度。 官网地址： https://s.fanruan.com/aqhmk

十、实例：板卡生产的实际案例解析

以某大型通信设备企业为例，其板卡生产流程实施了智能化管理，关键做法如下：

1. 采用自动化SMT生产线，贴片精准度达到±0.05mm；
2. 全流程引入AOI检测，缺陷发现率提升30%；
3. 利用简道云生产管理系统，实时监控订单进度和工序状态，质量追溯时间从1天缩短至10分钟；
4. 通过系统化数据分析，优化焊接工艺参数，不良品率下降20%。

该案例表明，通过工序自动化与信息化管理结合，不仅提升了生产效率，还显著增强了质量控制能力。

十一、常见问题与解决方案

问题类型	典型问题	解决措施
材料管理	物料错用、批次混乱	严格批次管理、信息化追溯
贴片精度	元件偏移、漏贴	设备校准、AOI全检
焊接缺陷	虚焊、桥连	优化温控、加强检测
测试不良	功能异常、参数漂移	完善测试工装、参数追溯
交付延迟	生产进度不透明	使用生产管理系统实时跟踪

十二、结论与建议

板卡生产工序涉及原材料、PCB制作、元器件检测、贴片插件、焊接清洗、测试检验及组装包装等多个关键环节。每一步的精细管理和优化，都是保障产品高质量和高可靠性的基础。企业应重视自动化设备的投入、检测技术的升级，同时利用如简道云生产管理系统等信息化工具，实现流程透明化和数据化管理，从而提升整体竞争力。

建议：

1. 建议中小企业优先优化贴片和测试工艺，提升产品一致性；
2. 引入信息化系统，实现生产过程数字化和可追溯；
3. 定期培训员工，加强质量意识与操作规范；
4. 持续关注设备更新与工艺改进。

未来，板卡生产将更加智能化与柔性化，企业可结合实际需求，逐步完善自身工序体系，实现高效、稳定、可持续的发展。

---

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/aqhmk

精品问答:

---

板卡生产工序中，哪些关键步骤对产品质量影响最大？

我最近在了解板卡生产工序，想知道在这么多步骤中，哪些环节是最关键的，直接影响最终产品的质量？有哪些具体的工序需要特别注意？

板卡生产工序中，以下关键步骤对产品质量影响最大：

1. PCB制造：包括线路蚀刻和覆铜，决定电路准确性，误差控制在±10微米内保证信号稳定。
2. SMT贴片：采用自动贴片机，贴装精度达到±0.05毫米，确保元器件位置准确，减少虚焊和偏移。
3. 回流焊接：温度曲线控制在230℃峰值，保障焊点完整无虚焊。
4. AOI检测（自动光学检测）：实现99.8%的缺陷识别率，及时发现焊接和贴装缺陷。

通过严格控制这些关键步骤，可以大幅提升板卡的可靠性和性能表现。

板卡生产中，SMT工序为什么如此重要？有哪些技术细节需要掌握？

我听说SMT贴片工序对板卡生产很重要，但具体原因和操作细节我不太清楚，想了解为什么它这么关键，有哪些技术要点？

SMT（表面贴装技术）是板卡生产的核心工序，主要原因包括：

• 精度要求高：自动贴片设备需保证±0.05毫米的贴装精度，保证元器件位置准确。
• 贴装速度快：设备每小时可贴装超过10万颗元件，提升生产效率。
• 技术细节：包括锡膏印刷均匀性、元件吸附力、贴装角度和高度控制。

案例说明：某企业通过优化SMT工序参数，虚焊率从3%降至0.2%，显著提高产品合格率。

如何利用AOI检测提升板卡生产的合格率？

我在板卡生产中看到很多厂商都使用AOI检测，想知道这项技术具体怎么操作，能带来哪些质量提升？

AOI（自动光学检测）通过高速摄像头和图像处理算法，自动识别板卡上的缺陷，如焊点异常、元件缺失和偏移。

优势包括：

作用	详细描述	数据表现
缺陷检测率	高达99.8%的缺陷识别准确率	减少返工率约30%
检测速度	每分钟可检测数百个焊点	产线效率提升20%
反馈及时性	实时反馈检测结果，快速调整工艺	降低次品率至0.5%以下

通过AOI检测，生产过程中的缺陷可以被快速发现和修正，显著提升板卡合格率。

板卡生产中回流焊工艺如何优化以减少焊接缺陷？

我对板卡生产中的回流焊工艺有些疑问，想了解如何通过优化焊接参数减少焊点缺陷，提升产品的可靠性？

回流焊工艺优化主要从温度曲线控制和焊接时间两个方面入手：

• 温度曲线设计：峰值温度一般控制在230℃左右，保温时间约30-90秒，避免过热导致元件损坏。
• 升温速度：保持1-3℃/秒，防止焊锡球形成不良。
• 气氛控制：使用氮气保护，减少氧化，提高焊点质量。

案例数据：某生产线通过调整回流焊温度曲线，焊接缺陷率由2.5%降低至0.3%，显著提升板卡的使用寿命和稳定性。
