环网箱生产工序详解，环网箱制造步骤有哪些？

周屋

·

2025-10-15 02:12:06

阅读9分钟

已读26次

环网箱作为现代电力配电系统中的核心设备，其生产工序复杂、要求严格。环网箱制造步骤主要包括：1、原材料准备与检验；2、箱体加工与焊接；3、表面防护处理；4、内部元件组装；5、功能与安全检测；6、成品包装与出厂。其中，“内部元件组装”是确保环网箱可靠运行的关键环节。此阶段需将断路器、负荷开关、熔断器等核心电气元件及二次回路合理布局、精准安装，并依照技术标准进行接线与固定。只有在保证装配精度与电气安全的前提下，才能有效提升环网箱的整体性能与使用寿命。

《环网箱生产工序详解，环网箱制造步骤有哪些？》

---

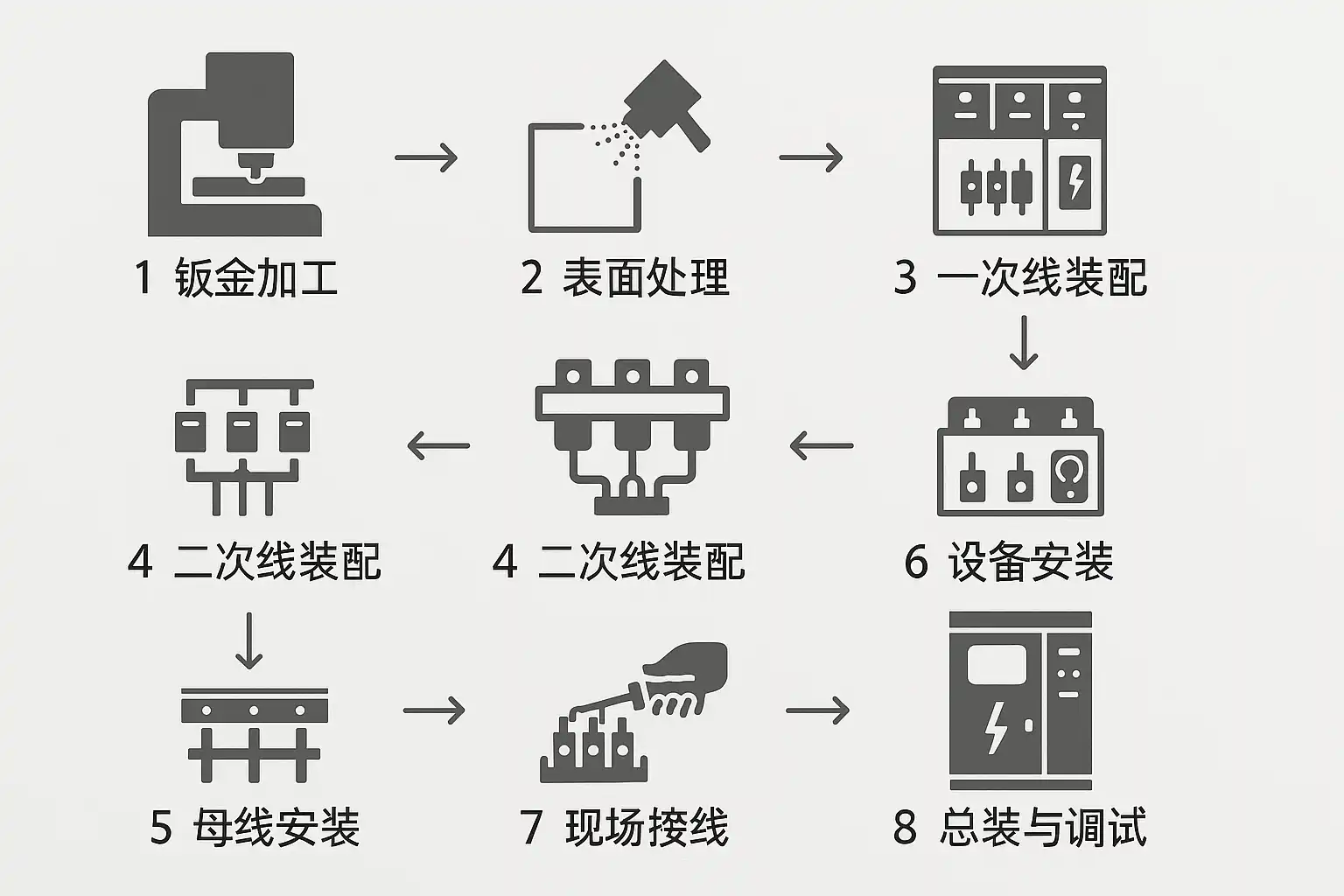

一、环网箱制造工序总览

环网箱的生产流程高度系统化，涉及机械加工、电气组装、质量检测等多个环节。整体工序主要包括：

• 原材料采购与检验
• 钣金加工与箱体制造
• 表面处理（如喷涂、镀锌等）
• 电气元器件组装
• 二次接线及附件安装
• 综合功能与安全检测
• 成品包装与物流出厂

以下表格对各工序进行简要梳理：

工序环节	主要内容	关键质量控制点
原材料准备与检验	钢板、铜排、绝缘件等选材及来料检测	材料合格证、物理性能、尺寸精度
箱体加工与焊接	钣金下料、折弯、冲孔、焊接、打磨	焊缝外观、尺寸偏差、密封性
表面防护处理	除锈、磷化、喷涂、烘干或热镀锌	漆膜厚度、附着力、防腐性能
内部元件组装	断路器、隔离开关、母排、二次回路、电缆头等安装接线	安装位置、紧固力矩、电气间隙
功能与安全检测	电气性能测试、绝缘耐压、接地、机械联锁等全功能检测	测试仪表精度、检测流程合规
成品包装与出厂	标识、附件核查、防护包装、发运	包装牢固、标识清晰、附件齐全

---

二、原材料准备与检验

1. 主要原材料包括优质冷轧钢板、不锈钢板、铜排、绝缘材料及电气元器件。
2. 材料到厂后需进行来料检验，核查材质证明、尺寸、外观及关键性能参数。
3. 不合格材料须隔离并及时处理，杜绝流入下道工序。

重要性说明： 高质量的原材料是环网箱可靠性的基础。钢板的厚度、平整度、耐腐蚀性直接影响箱体强度和寿命；电气元件的参数精度关系到运行安全。科学的材料检验流程，有效避免批量质量事故。

---

三、箱体加工与焊接

1. 钣金下料：依据设计图纸切割钢板，确保尺寸精度。
2. 折弯与冲孔：使用数控折弯机、冲床进行精确加工。
3. 焊接组装：采用CO₂保护焊、氩弧焊等方式组合箱体结构，要求焊缝均匀、无虚焊。
4. 打磨去毛刺：焊缝及边角需打磨光滑，避免划伤及工艺缺陷。

关键控制点：

• 箱体尺寸偏差需控制在±1mm以内；
• 焊缝无裂纹、气孔，焊接强度满足设计标准。

实例说明： 如某环网箱厂家采用激光切割与自动焊接线，提升了箱体的一致性和装配效率，降低了人工误差。

---

四、表面防护处理

1. 除锈磷化：通过化学或机械方式彻底清除表面铁锈、油污。
2. 喷涂（静电喷塑/液体涂装）：确保漆膜均匀、无流挂、无颗粒，厚度大于80μm。
3. 烘干固化：高温烘烤使涂层致密牢固。
4. 或采用热镀锌提升户外防腐性能。

工艺重要性： 表面防护是防止环网箱在户外环境下生锈腐蚀的关键，直接影响产品的寿命和外观。特别是在海边或高湿度地区，需采用高标准的防护处理。

---

五、内部元件组装

1. 电气元件（如负荷开关、熔断器、断路器、接地开关等）根据一次主接线图进行科学排布与安装。
2. 铜排、母线安装需注意相间、对地距离，防止短路。
3. 二次回路（控制、信号、电源等）接线规范，线号标识清晰，线束捆扎整齐。
4. 连接螺栓需按规定力矩紧固，防松处理。
5. 安装附件如接地端子、照明灯、加热器、压力释放装置等。

核心要点剖析（详细展开）： 内部元件组装是整个环网箱制造的“心脏”环节。电气元件的布局直接影响操作维护的便捷性和运行的安全性。安装过程中，必须严格按照工艺流程及标准执行，杜绝元件松动、接线错误、间隙不够等问题。尤其母排搭接部位，需抹导电膏并使用专用垫片，确保长期可靠运行。二次回路的规范接线不仅关乎信号传输准确，还直接影响保护动作的可靠性。

---

六、功能与安全检测

1. 外观检查：确认箱体完整、标识齐全、无机械损伤。
2. 绝缘测试：对主回路及辅助回路进行绝缘电阻、耐压试验。
3. 机械操作试验：手动及电动机构操作顺畅，机械联锁功能正常。
4. 电气性能检测：电流、电压、分断能力等参数达到技术要求。
5. 接地连续性检测：确保箱体与接地端子导通良好。
6. 保护功能检查：各类继电保护、信号指示、报警联动等功能验证。

数据与标准支持： 按照GB/T 11022、IEC 62271等标准执行检测，确保每一台出厂环网箱符合法规和用户需求。检测全流程需留有完整记录，便于质量追溯。

---

七、成品包装与出厂

1. 产品合格后进行清洁、防护处理。
2. 附件、说明书、合格证等随箱配齐，清单核查无误。
3. 采用专用木箱/钢托盘包装，防震防潮标识明显。
4. 物流发运前再次复核产品及附件完整性，确保交付安全。

行业建议： 为防止运输过程损坏，建议采用定制包装方案，并在合同中明确运输保险与责任归属。

---

八、环网箱生产过程管理与数字化转型

1. 信息化管理：采用生产管理系统对订单、物料、工艺、质量全流程数字化管控，提升生产效率与可追溯性。
2. 推荐使用“简道云生产管理系统”，支持多工序、批次、质量追溯、设备维护等全场景应用，极大简化生产流程并降低出错率。
3. 智能报表分析，便于企业优化工艺、提高交付能力。

生产管理系统功能	作用与优势
工序流转管理	动态跟踪各生产环节进度，异常报警及时响应
物料库存控制	实时掌握原材料、半成品、成品库存，避免断料或积压
质量追溯与统计	记录每台环网箱的材料、工序、检测数据，便于问题溯源与改进
设备维护管理	设备保养计划自动提醒，减少故障停机风险
绩效与产能分析	多维度数据统计，辅助产能规划和人员绩效考核
自定义工艺模板	可根据企业实际需求灵活调整工序、质检、报表等配置

相关资源推荐： 分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

---

九、总结与应用建议

环网箱生产工序涵盖材料检验、机械加工、防护处理、精密组装、全流程检测及科学包装等多个环节，每一步都关系到产品的安全性与耐用性。企业应严格遵循标准化流程，强化过程质量控制，并积极引入生产管理系统实现数字化转型。建议环网箱制造企业：

• 健全原材料与供应商评价机制，确保源头质量；
• 标准化装配与检测流程，减少人为失误；
• 利用数字化工具提升生产透明度和响应速度；
• 持续培训员工，提升工艺和操作能力。

通过系统化、信息化的生产管理，企业不仅能提升产品竞争力，还能更快响应市场与用户的多样化需求，确保环网箱设备长期稳定运行。

精品问答:

---

环网箱生产工序有哪些关键步骤？

我最近接触环网箱制造这个行业，听说生产工序比较复杂且严格控制。能详细介绍一下环网箱生产工序的关键步骤吗？我想了解整个流程的顺序和重点环节。

环网箱生产工序主要包括以下关键步骤：

1. 材料准备：选择优质钢板和电气元件，确保材料符合国家标准。
2. 机加工：通过数控切割和折弯设备成型钢板部件，保证尺寸精度±0.2mm。
3. 表面处理：采用喷砂和喷塑工艺，提升防腐蚀能力，喷塑厚度达到60μm以上。
4. 装配加工：安装绝缘子、断路器、母线等关键部件，确保电气连接安全可靠。
5. 测试检验：进行绝缘电阻测试、通电试验，合格率需达到98%以上。
6. 包装发货：采用防潮包装，避免运输损伤。

通过以上步骤，环网箱生产确保产品质量和安全性能达到行业标准。

环网箱制造步骤中如何控制质量？

我在学习环网箱制造流程时，发现质量控制环节至关重要。想知道在环网箱制造步骤中具体有哪些质量控制手段，如何确保产品稳定可靠？

环网箱制造步骤中的质量控制主要体现在以下几个方面：

质量控制环节	具体措施	目标指标
材料检验	材料进厂检测化学成分和机械性能	合格率≥99%
尺寸检验	采用三坐标测量仪检测加工件尺寸	精度±0.2mm
表面处理检验	喷塑厚度测量及附着力测试	厚度≥60μm，附着力≥级4
电气性能测试	绝缘电阻≥100MΩ，通电无异常	通过率≥98%
成品检验	外观和功能综合检查	合格率≥99%

通过上述质量控制措施，环网箱制造步骤确保产品性能稳定、寿命长，满足电力系统安全运行需求。

环网箱生产工序中表面处理有哪些技术？

我对环网箱的表面处理技术很感兴趣，听说它直接影响产品的防腐蚀性能。能具体介绍环网箱生产工序中采用了哪些表面处理技术吗？

环网箱生产工序中常用的表面处理技术包括：

1. 喷砂处理：利用高速喷射的砂粒清除钢板表面氧化层和杂质，提高表面粗糙度，增强涂层附着力。
2. 磷化处理（部分厂家采用）：通过化学反应形成磷酸盐膜，提升防锈性能。
3. 喷塑工艺：采用静电喷涂聚酯粉末，喷塑厚度一般为60-100μm，经过高温固化形成致密保护层，耐候性强。

例如，某环网箱厂采用喷砂+喷塑工艺，喷塑层耐盐雾测试达1000小时以上，显著延长设备使用寿命。

环网箱制造步骤中装配环节如何保证电气安全？

我关心环网箱制造步骤里的装配环节，特别是如何确保电气连接安全，防止运行中出现故障。能详细说明装配环节的具体做法吗？

环网箱制造步骤中装配环节确保电气安全的措施包括：

• 精确安装断路器、负荷开关、母线和绝缘子，保证机械强度和电气间隙符合设计要求。
• 使用高质量绝缘材料，防止漏电和短路。
• 采用专用工具实现螺栓扭矩控制，确保电气连接紧固且无松动。
• 装配完成后进行绝缘电阻测试和通电试验，确保绝缘性能≥100MΩ，运行稳定无异常。

例如，某环网箱厂装配后测试数据显示，绝缘电阻平均值达到150MΩ，远高于行业最低标准，保障电网安全运行。
