PCB板生产详细工序揭秘，如何确保质量与效率？

花剖

·

2025-10-15 02:12:08

阅读11分钟

已读44次

PCB板生产工序的核心在于1、规范化流程控制；2、精准检测与数据追溯；3、先进自动化设备应用；4、持续优化与员工培训；5、生产管理系统的集成应用等五大要素。尤其是生产管理系统的集成应用，如简道云生产管理系统，为企业实现从原材料采购、工艺流程管控到质量检测和数据追溯的数字化闭环，极大提升了生产透明度与效率。该系统通过可定制化的表单、自动化任务分配和实时可视化报表，帮助企业把控每一环节，降低人为差错，确保产品质量与交付效率。下面将详细揭示PCB生产的全部流程、质量管控要点，并剖析数字化工具如何助力企业提升竞争力。

《PCB板生产详细工序揭秘，如何确保质量与效率？》

一、生产工序全流程解析

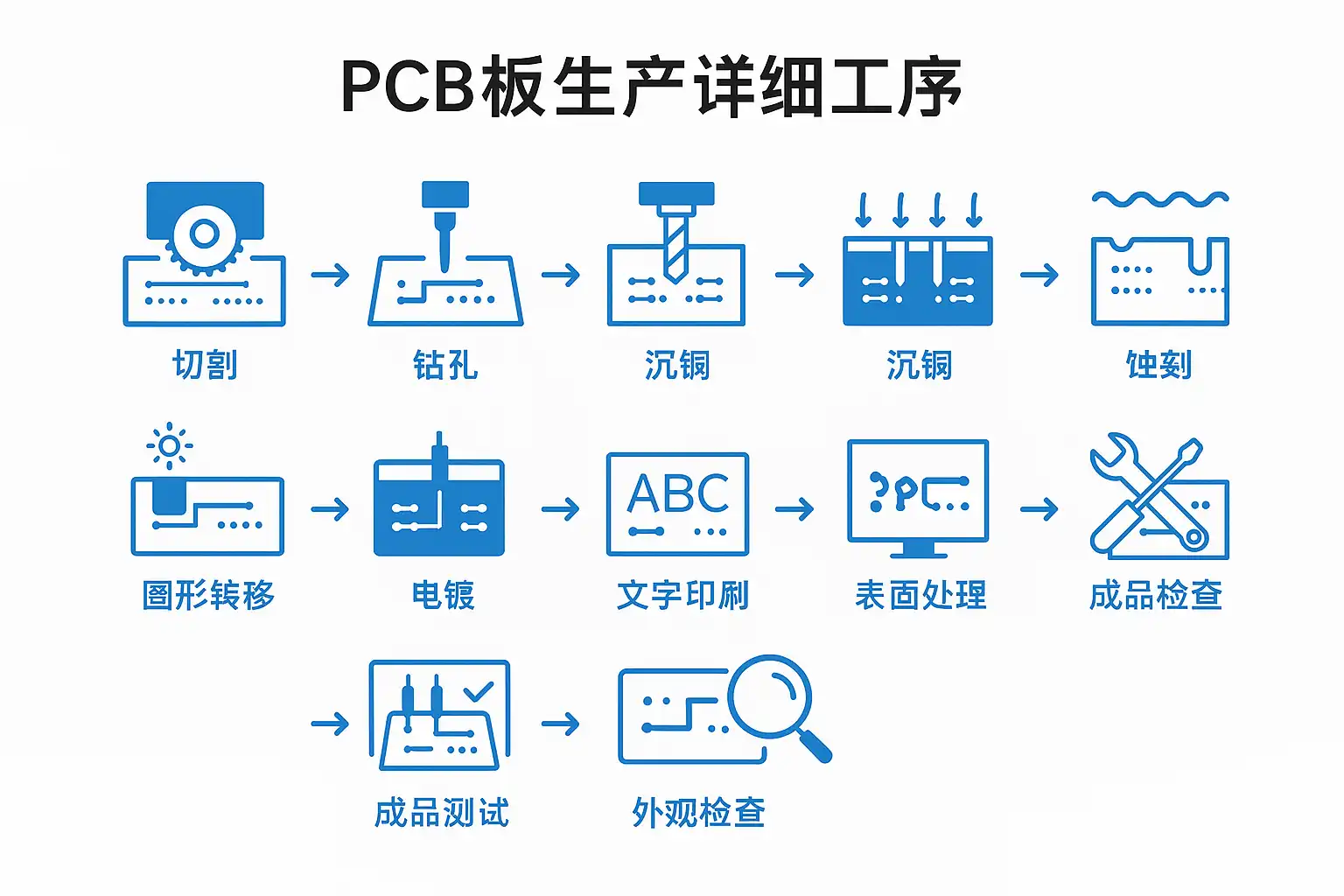

PCB板的生产工序高度复杂，涉及众多环节。下表为标准PCB生产的主要步骤及工艺说明：

工序名称	主要内容与目的
原材料检验	检查覆铜板等原材料质量，确保符合技术标准
开料	按设计尺寸裁切原材料，保证后续工序尺寸精准
钻孔	按照设计文件钻出导通孔、定位孔，保证电气连接和装配精度
电镀/化学沉铜	在孔壁沉积金属，确保导通效果和耐久性
干膜/湿膜制程	覆盖光敏膜，用于后续图形转移和蚀刻保护
曝光与显影	依据电路设计图曝光，显影后形成线路图形
蚀刻	去除未保护铜层，形成电路导线
剥膜与清洗	去除保护膜，清洗电路板，确保表面洁净
阻焊印刷	印刷阻焊层，保护电路、避免短路
丝印字符	印刷标识、文字，方便后续装配与维护
表面处理	金属化处理焊盘（如镀金、镀银、沉锡等），提升焊接可靠性
分板与外形加工	按设计外形切割、打磨，保证装配精度
终检与测试	电气测试、外观检查，确保品质达标
包装与出货	合格产品包装，准备发货

每一个环节都必须严格执行标准操作，才能确保最终PCB板的性能和可靠性。

二、质量管控关键点

PCB生产的质量管控贯穿于每个工序中，以下四点是质量保障的核心：

1. 原材料严控： 建立供应商评价机制，每批原材料需检验合格后方可入库。
2. 过程监控： 各工序采用数字化采集参数，如温度、湿度、压力等关键变量。
3. 终端检测： 产品出厂前需进行外观检查和电气性能测试。
4. 追溯体系： 产品批次、工序记录、检测数据均应可追溯，便于快速追因和改进。

质量管控实践举例：

• 采用AOI（自动光学检测）、X-Ray等设备，对蚀刻、钻孔、焊盘等关键环节进行自动化检测，显著降低人工漏检风险。
• 通过生产管理系统如简道云，实现工序数据实时采集、异常报警、批次追溯，提升响应速度。

三、提升效率的方法与技术

提升PCB生产效率需从设备、流程、人员三方面入手：

提升方法	具体措施与技术支撑
自动化设备升级	引进自动钻孔机、激光切割、自动贴膜等设备
工艺流程优化	精益生产布局，减少工序间搬运与等待
信息化管理	应用生产管理系统自动排产、任务分配、数据采集
员工技能培训	定期技术培训，提升操作规范性与工艺掌控力
绩效考核激励	设定关键绩效指标（KPI），激励员工效率提升

典型效率提升案例：

• 某大型PCB厂通过引入简道云生产管理系统，自动调度生产任务，设备负载率提升20%，订单交付周期缩短15%。

四、数字化生产管理系统的作用

生产管理系统是现代PCB制造的核心支撑，具备以下功能和优势：

功能模块	作用与效益
生产计划	自动排产、调整工序，优化资源分配
质量追溯	记录每批次生产工艺与检测数据，便于溯源
设备管理	监控设备状态与维护周期，降低故障停机
数据报表	实时生成生产、质量、效率等多维度报表
工序自动提醒与流程审批	降低人为疏漏，提升执行准确性
任务分配与进度追踪	明确责任，透明进度，便于协调与管理

简道云生产管理系统官网： https://s.fanruan.com/aqhmk

系统实际应用效果分析：

• 工序数据全流程采集，异常自动预警，生产主管能实时掌握现场状况并快速调整。
• 可灵活自定义工艺流程和检测表单，适应PCB多品种、小批量、高精度的生产需求。
• 数据可视化与多端同步，让管理层随时掌握生产全貌，推动持续改进。

五、生产工序常见问题与对策

在实际PCB生产过程中，常见问题及解决策略如下：

问题类型	描述	解决对策
钻孔偏位	导通孔位置偏差，影响装配与电气性能	优化钻孔设备精度，实时监控参数
蚀刻不均	导线宽度不一致，导致电气性能下降	严控蚀刻液浓度与温度，采用自动化检测
焊盘脱落	焊盘附着力不足，影响焊接牢度	提升表面处理工艺，检测并剔除有缺陷产品
阻焊层污染	阻焊不均或有杂质，影响后续工序	清洁生产环境，优化印刷工艺
工序混乱或遗漏	多品种生产易发生工序跳步或遗漏	应用生产管理系统自动流程管控，设定审批与提醒

实例说明：

• 某企业通过简道云系统自定义工序流程，每个工序完成后需扫码确认，系统自动比对进度与标准，极大减少了工序遗漏与跳步问题。

六、质量与效率双保障的落地措施

要实现质量与效率双提升，企业需结合多方面措施：

1. 建立标准化作业指导书，让所有员工清楚操作规范。
2. 引入自动化与信息化工具，减少人工差错，提升数据采集准确性。
3. 培训员工质量意识与技能，强化全员参与质量管理。
4. 采集与分析生产数据，通过大数据发现瓶颈与改进空间。
5. 持续优化工艺与流程，定期复盘生产线，推动技术升级。

综合建议：

• 优先部署生产管理系统，实现流程自动化和数据透明化。
• 搭建持续改善机制，设立质量与效率提升专项小组。
• 定期与设备供应商、原材料供应商沟通，共同优化工艺与产品性能。
• 加强终端客户反馈收集，作为工艺优化的参考依据。

七、结语与行动建议

PCB板生产的高质量与高效率，离不开规范的工艺流程、严格的质量管控、先进设备的应用，以及数字化管理系统的强力支撑。特别是像简道云这样的生产管理系统，能够帮助企业实现全流程透明化、自动化和高效协同，成为提升竞争力的关键工具。建议企业结合自身情况，逐步推进生产数字化转型，加强员工培训与持续改进，实现产品质量与生产效率的双赢。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/aqhmk

精品问答:

---

PCB板生产过程中有哪些关键工序决定了最终的质量？

作为一名电子工程师，我常常困惑PCB板生产到底有哪些关键工序会直接影响最终的质量？了解这些环节对我优化设计和选择供应商非常重要。

PCB板生产的关键工序主要包括材料准备、内层图形制作、层压压合、钻孔、沉铜、电镀、蚀刻、阻焊、丝印及最终测试等。每个环节都直接影响PCB的性能。例如，内层图形制作的精度决定线路的清晰度和电性能；钻孔与沉铜工序确保导通良好；阻焊层防止短路和元件焊接缺陷。根据行业数据，超过70%的质量问题源于钻孔和层压压合阶段，因此加强这两环节的控制尤为关键。

如何在PCB板生产中提升效率同时确保质量不受影响？

我在公司负责采购PCB，常听说提高生产效率会影响质量。我很好奇如何在PCB板生产中实现高效率的同时，保证产品质量不打折？

提升PCB生产效率同时确保质量，关键在于优化工艺流程和引入自动化设备。具体措施包括：

1. 使用自动光绘和自动钻孔设备，减少人为误差；
2. 实施在线质量检测，如AOI（自动光学检测）和ICT（在线电路测试），实现早期缺陷发现；
3. 采用标准化生产流程，缩短生产周期；
4. 培训操作人员，提升技能水平。根据统计，自动化设备和在线检测能将生产效率提升30%以上，同时质量合格率保持在98%以上。

PCB板生产中常见的质量问题有哪些？如何有效预防？

作为PCB设计师，我经常担心生产出来的板子会出现质量问题。请问PCB生产中常见的质量问题有哪些，如何通过工序控制有效预防？

PCB生产中常见质量问题包括：

• 线路断裂或短路
• 钻孔偏差或堵塞
• 层压不良导致分层
• 电镀厚度不均
• 阻焊层开裂或脱落 预防方法涵盖：

1. 严格材料检验，确保基材和铜箔质量；
2. 精确控制钻孔参数和设备维护；
3. 严格层压温度和压力控制，避免分层；
4. 电镀过程中采用实时厚度监测；
5. 采用高质量阻焊油墨和合理固化工艺。案例显示，实施全面质量管理后，返工率可降低40%。

PCB板生产中如何通过技术手段确保高精度和稳定性？

作为电子产品开发者，我想知道PCB板生产中有哪些技术手段可以确保高精度和稳定性，特别是在高密度互连（HDI）板的生产中？

确保PCB高精度和稳定性的技术手段包括：

• 激光直写技术用于高精度内层图形制作，线宽可达30微米以下；
• 精密激光钻孔技术实现微孔钻孔，孔径小至100微米；
• 多层压合工艺通过高温高压均匀施加，确保层间粘合稳定；
• 高分辨率自动光学检测（AOI）与X射线检测（AXI）结合，保证焊盘和盲埋孔质量；
• 采用先进的材料如低介电常数（低Dk）和低损耗材料提升电性能。实际应用表明，这些技术可使HDI板的信号完整性提升20%以上，产品稳定性提升30%。
