压铸生产关键工序解析，哪些步骤不可忽视？

冯笃

·

2025-10-15 02:12:19

阅读12分钟

已读18次

压铸生产作为高效、精密的金属成型工艺，关键工序的严密管控直接关系到产品质量和生产效率。1、模具设计与制造；2、合金熔炼与质量控制；3、压铸成型参数设定；4、后处理与检测，这四大步骤尤为不可忽视。其中，模具设计与制造是整个压铸流程的基础。高质量的模具不仅决定成品的尺寸精度与表面质量，还影响生产的稳定性和模具寿命。合理的模具结构设计和先进的制造工艺可有效避免粘模、飞边、缩孔等缺陷，提高生产效率，降低后续维修与更换成本。因此，企业在压铸生产中必须重视模具开发和维护，结合智能化管理工具，实现工序全流程监控，确保产品高标准输出。

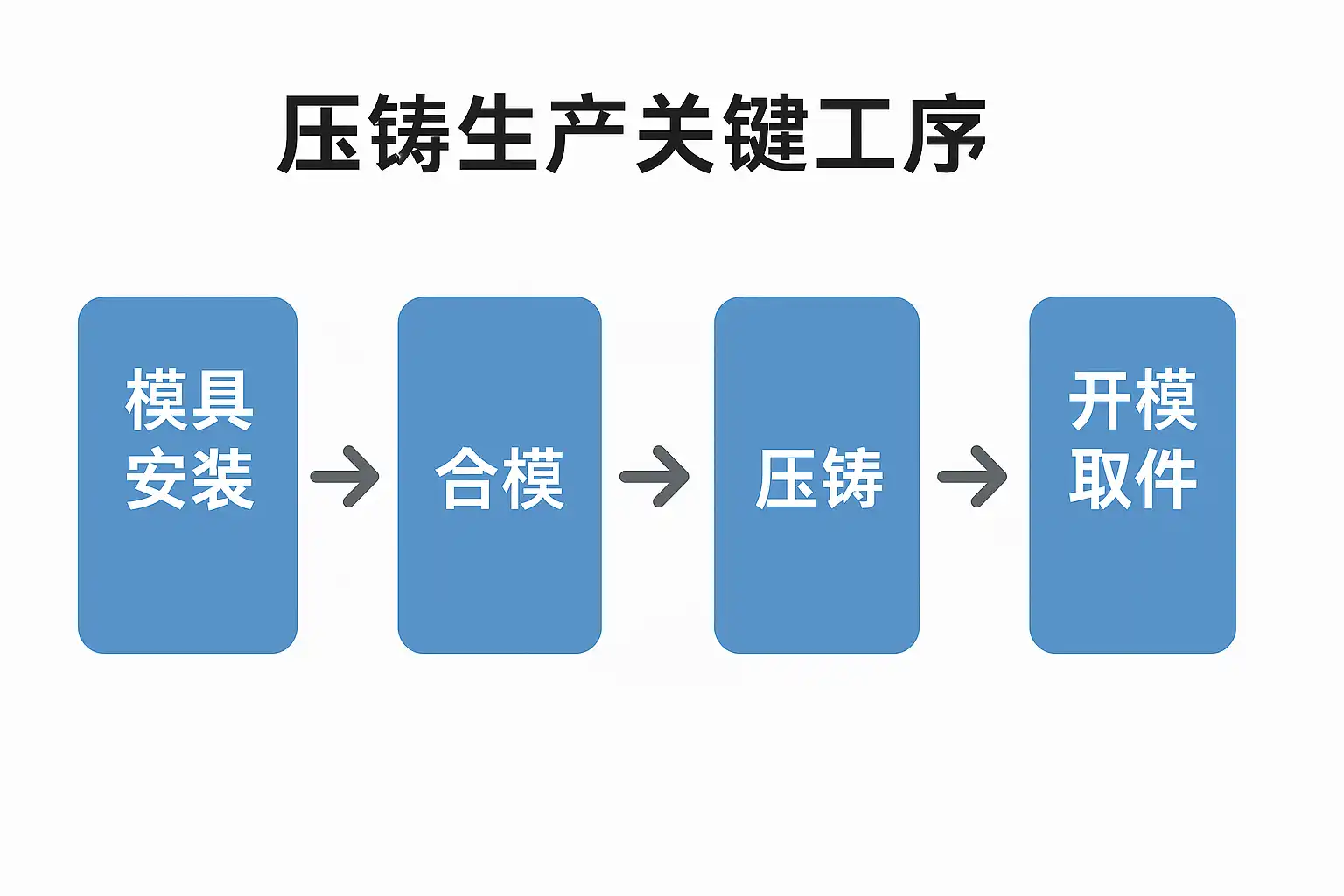

《压铸生产关键工序解析，哪些步骤不可忽视？》

一、模具设计与制造：压铸生产的核心基础

模具是压铸生产的“心脏”，其设计与制造直接决定产品的成型质量、生产效率和模具寿命。一个优质的模具不仅能够确保产品结构复杂、精度高，而且能适应高强度、高频次的生产需求。

模具设计的关键要素

• 型腔设计：确保产品尺寸精度和表面质量。
• 分型面与浇口系统：优化金属流动，减少气孔和冷隔。
• 排气系统：防止气体夹杂，提高致密性。
• 冷却系统：快速降温，缩短周期，减少变形。

模具制造的流程与注意事项

步骤	关键注意点
材料选择	高强度、耐热、耐磨钢材
精密加工	采用CNC、火花机等高精度设备
热处理	提升模具硬度及耐磨性
装配与调试	保证各部件配合与动作顺畅

解释与实例说明： 在实际应用中，某汽车零部件企业通过引入高端模具设计软件，并应用CAE分析，成功将模具寿命提升30%，年节约维修更换费用近50万元。通过精细化的模具维护管理，配合生产管理系统，实现了模具全生命周期的数据追踪与预警，大幅减少生产故障率，提高了订单履约能力。

二、合金熔炼与质量控制：确保原材料性能

压铸件的力学性能、耐蚀性等直接受合金成分和熔炼工艺影响。合金熔炼不当会导致夹杂、气孔、组织粗大等缺陷，严重影响成品率与后续使用。

合金熔炼的关键节点

• 原材料选择与配比
• 熔炼温度与时间控制
• 精炼与除气处理
• 成分检测与分析

合金质量控制方法

检测环节	方法/指标	目的
成分分析	光谱分析、化学成分检测	保证合金配比准确
除气处理	氩气搅拌、真空除气	减少气孔
熔体温度监控	在线热电偶、红外测温	防止过热、欠热
杂质检测	金相分析、夹杂物检测	提高致密与纯净度

详细说明： 以铝合金压铸为例，合理控制熔炼温度在680-720℃，并采用在线氩气除气工艺，能够显著降低气孔率，改善铸件表面光洁度，提高力学性能。通过简道云生产管理系统，将各批次原材料进出库、熔炼工艺参数以及检验结果全流程数字化追踪，极大提升了质量可追溯性和过程透明度。

三、压铸成型工艺参数设定：提升成品精度与一致性

压铸成型环节对压力、速度、时间等工艺参数的控制决定了产品的尺寸精度、表面质量和内部结构致密性。忽视参数调节易引发飞边、冷隔、缩孔等问题。

压铸成型的主要工艺参数

• 注射压力与速度
• 模具温度
• 充型时间与保压时间
• 脱模剂使用与喷涂方式

常见参数设定及其影响

参数	推荐范围	影响
注射速度	1-6 m/s	决定充型完整与表面质量
注射压力	50-120 MPa	保证密实度与尺寸稳定性
模具温度	180-250℃	避免冷隔、粘模
保压时间	0.5-3秒	防止缩孔、尺寸回弹

详细解析： 某3C电子压铸厂通过标准化工艺参数设定和实时监控，使用简道云生产管理系统记录每一模次的参数与成品检测结果，发现通过微调保压时间和模具温度，次品率降低了15%。所有参数设定与变更均可追溯，有效支持了工艺优化和质量持续改进。

四、后处理与检测：保障出厂品质与市场口碑

压铸件成型后还需要多项后处理工序，以满足表面质量、力学性能及装配要求。检测也是压铸质量管控的最后防线。

主要后处理与检测工序

• 去毛刺、清理
• 热处理（如T5/T6）
• 表面处理（喷砂、喷涂、电镀等）
• 机械加工（钻孔、攻丝等）
• 无损检测（X射线、超声、气密性测试）
• 尺寸与外观全检

后处理与检测流程举例

工序	关键设备/工艺	检测方法
去毛刺	振动研磨、手工修整	目视
热处理	井式炉、连续炉	硬度、力学测试
表面处理	喷砂机、电镀线	镀层厚度测试
机械加工	数控机床	卡尺、千分尺
无损检测	X射线机、气密仪	数据分析

实例说明： 以汽车发动机壳体压铸件为例，出厂前需经过X射线无损检测与气密性测试，任何细微裂纹或气孔都能被及时发现和处理。借助简道云生产管理系统，企业能实现检测数据的自动归档、异常预警、问题追溯，确保每一件出厂产品都达到客户严格标准。

五、数字化与智能化管理：提升压铸生产全流程管控能力

随着制造业向智能化升级，数字化管理系统成为压铸企业提升核心竞争力的重要手段。简道云生产管理系统以其强大的自定义流程、数据集成与实时监控能力，为压铸企业带来显著效益。

简道云生产管理系统的核心功能

• 生产计划与工序追踪：实现订单、工序、设备状态全流程透明化管理；
• 质量监控与异常预警：自动采集工艺、检测数据，智能预警不合格品；
• 设备与模具管理：全生命周期维护、保养、维修记录一键查阅；
• 数据报表与绩效分析：自动生成各类分析报表，助力持续改进；
• 自定义流程与权限控制：企业可根据自身需求灵活配置，保障数据安全。

系统应用效果

功能模块	应用价值
工序追踪	订单进度一目了然，缩短交期，减少误工
质量追溯	批次质量问题快速定位，降低召回风险
设备管理	预防性维护减少故障率，延长设备寿命
数据分析	发现工艺瓶颈，支撑决策，提升利润空间

案例说明： 某压铸制造企业上线简道云系统后，生产效率提升20%，次品率下降10%，设备故障停机时间缩短30%。通过系统模板快速搭建生产管理流程，实现了从原材料入库到成品出库的全程可视化和数据化，极大增强了企业的市场竞争力。

六、压铸生产工序不可忽视的原因分析与行业趋势

关键工序不可忽视的根本原因

1. 质量决定客户信任：压铸件多用于汽车、电子、航空等高端领域，任何工序疏漏都可能导致批量不良和巨额损失。
2. 工艺链环环相扣：每一关键工序的失误都可能导致缺陷累积，带来返工、报废、召回等严重后果。
3. 成本控制压力大：精细化工序管理能够降低材料浪费、人力成本和后期维修费用。
4. 智能制造升级需求：数字化、智能化是行业发展趋势，推动企业持续优化工序与管理，实现高质量增长。

行业发展趋势

• 自动化与智能化生产线普及
• 高性能模具与新材料广泛应用
• 生产管理系统与物联网深度融合
• 绿色制造与能耗优化成为新要求

数据支持： 据中国有色金属加工工业协会统计，2023年全国压铸行业自动化率已超过60%，数字化管理系统覆盖率超过40%。未来5年，数字化将成为压铸企业高质量发展的必备条件。

七、建议与行动步骤：打造高效、可靠的压铸生产体系

1. 重视模具与设备投资：采用高端模具设计与制造工艺，定期维护保养，保障生产稳定性。
2. 强化原材料与工艺管控：建立完善的原料进出库、成分检测与工艺参数标准化流程。
3. 推进数字化生产管理：优先部署简道云等先进生产管理系统，实现各工序数据化、可视化、智能化。
4. 完善质量检测体系：引进先进检测设备，建立从原材料到出厂的全流程质量追溯。
5. 持续培训与团队建设：定期开展工艺、质量、设备等方面的培训，提高团队综合素养。
6. 关注行业新技术与趋势：积极拥抱智能制造、绿色制造等前沿技术，提升企业核心竞争力。

总结： 压铸生产涉及多环节、强工艺链的精密制造，模具设计、合金熔炼、成型参数和后处理检测四大工序是不可忽视的核心环节。借助如简道云生产管理系统等智能化工具，企业可实现全流程数字化管理，提升质量、效率与竞争力。未来，数字化、智能化、绿色化将成为压铸行业发展的核心方向。建议企业系统梳理关键工序，持续优化与升级生产管理体系，为高质量发展打下坚实基础。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

压铸生产的关键工序有哪些？为什么这些步骤特别重要？

我最近对压铸生产流程感兴趣，想了解哪些关键工序是必须重点关注的？为什么这些步骤在保证产品质量和生产效率上起到决定性作用？

压铸生产的关键工序主要包括模具设计与制造、熔炼金属准备、熔融金属注射、冷却与固化、脱模及后处理。具体来说：

1. 模具设计与制造：模具质量直接影响产品尺寸精度和表面质量，优质模具能减少缺陷率，提升生产效率。
2. 熔炼金属准备：保证金属成分准确，温度控制在680-720℃，避免杂质，确保材料性能稳定。
3. 熔融金属注射：注射速度和压力需严格控制，如注射速度一般为1-5 m/s，压力保持在50-100 MPa，防止气孔和冷隔。
4. 冷却与固化：合理的冷却速度（约5-15秒）确保晶粒均匀，降低内应力。
5. 脱模及后处理：及时脱模防止变形，后处理包括去毛刺、热处理等，提升产品强度和表面质量。

这些步骤相辅相成，共同决定了压铸件的最终质量和生产效率，不可忽视。

为什么熔融金属注射是压铸过程中不可忽视的关键步骤？

我看到很多资料提到熔融金属注射对压铸产品影响很大，但具体为什么这个步骤如此关键？它是如何影响铸件质量的呢？

熔融金属注射是压铸生产中的核心步骤，关键在于控制注射速度、压力和充型时间。注射速度过快可能导致气孔，过慢则易产生冷隔。通常注射速度控制在1-5 m/s，压力维持在50-100 MPa，确保金属液体充满模具且密实无空洞。

案例：某厂通过优化注射压力，从80 MPa调整至90 MPa，缺陷率降低了15%。

技术术语“充型时间”指的是金属液体填满模具所需时间，合理控制能减少冷却不均造成的缺陷。

因此，熔融金属注射的精准控制直接决定产品的致密性和机械性能，是保证压铸质量的重要环节。

压铸模具设计中哪些因素影响产品的尺寸精度和表面质量？

我对压铸模具设计感兴趣，想知道具体哪些设计因素会影响最终压铸件的尺寸精度和表面质量？如何通过设计优化来降低缺陷率？

压铸模具设计中，以下因素对尺寸精度和表面质量影响显著：

设计因素	影响说明	优化建议
模具材料	高硬度材料减少磨损，保持尺寸稳定	选用H13钢等耐磨材料
冷却系统设计	均匀冷却防止变形和内应力	设计合理冷却通道，保证温度均匀
模具间隙	间隙过大导致尺寸偏差	控制间隙在0.05-0.1mm范围内
表面处理	表面粗糙影响铸件表面质量	采用抛光、电镀等表面处理

案例：通过优化冷却系统设计，某企业压铸件尺寸误差降低了20%，表面光洁度提升30%。

综上，合理的模具设计能够有效控制铸件尺寸和表面缺陷，是压铸生产中不可忽视的关键工序。

如何通过冷却与固化步骤提高压铸件的机械性能和稳定性？

我注意到冷却与固化环节对于压铸件性能影响很大，但具体该如何控制这个步骤，才能最大化提升机械性能和稳定性呢？

冷却与固化过程决定了压铸件的微观结构和残余应力，直接影响机械性能。关键控制点包括：

• 冷却速度：一般控制在5-15秒内完成冷却，避免过快导致裂纹，过慢引起晶粒粗大。
• 冷却均匀性：通过优化冷却通道设计，确保模具各部分温度均匀，减少变形。
• 固化时间：保证金属完全凝固，避免半熔融状态导致结构不稳定。

数据表明，合理冷却控制可使压铸件抗拉强度提升10%-15%，硬度提高约8%-12%。

案例：某铝合金压铸件通过调整冷却时间，从10秒延长至12秒，抗拉强度由220 MPa提升至250 MPa，显著增强了产品性能。

因此，科学管理冷却与固化步骤是提升压铸件质量和稳定性的关键。

256

×

微信分享

扫描二维码分享到微信
