1、ERP滤波的核心作用在于提升数据质量，2、简道云等低代码平台可高效实现ERP数据处理中的滤波操作，3、正确选择和应用滤波器对ERP分析的准确性至关重要。

《erp滤波》

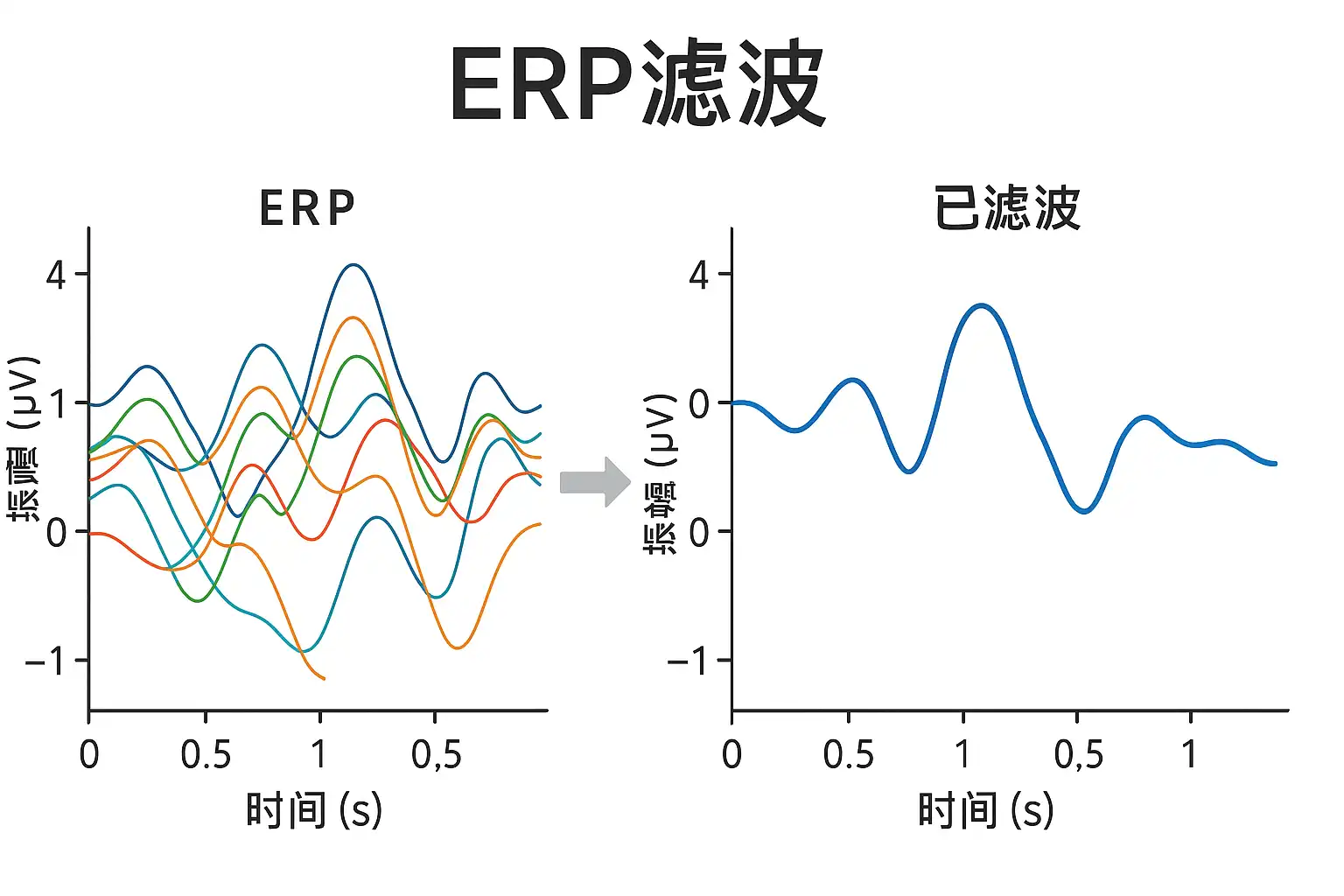

ERP（事件相关电位）滤波是神经科学和生物电信号分析中的关键步骤，其主要目的是去除原始信号中的噪声和不需要的频率成分，从而突出与特定事件相关的脑电活动。以简道云为代表的低代码自动化工具，可以灵活地集成信号处理算法，实现多种滤波方式（如带通、低通、高通等），不仅提高了数据处理效率，还降低了技术门槛。本文将系统梳理ERP滤波的原理、常用方法、具体流程，并结合简道云平台在实际项目中的应用，对如何优化ERP数据质量进行详细阐述。

一、什么是ERP滤波

1、定义与背景

• ERP（Event-Related Potential，事件相关电位）是一种通过脑电图（EEG）记录并提取出与特定感官刺激或认知事件相关脑活动的方法。
• ERP信号本身幅度较小，经常被各种生物噪声（如肌电、电源干扰等）淹没。
• 滤波是指利用数学算法对采集到的原始信号进行频率域筛选，以去除无关成分。

2、作用及意义

• 提高信噪比：通过去除非目标频段信号，提高有效信息占比。
• 突出关键特征：保留与实验任务密切相关的神经活动。
• 降低后续分析难度：减少伪差，提高统计检验可靠性。

滤波意义	具体表现	实例
提高信噪比	清除肌电、眨眼、电源工频等杂散噪声	50Hz工频干扰被带阻滤掉
突出特征	保留0.1~30Hz区间，聚焦认知成分	N170/P300等成分更清晰
降低难度	滤后数据更平滑，易于自动分析	简道云流程自动批量处理大样本

二、常见ERP滤波方法及参数

1、滤波类型分类

• 低通滤波器（Low-pass）：只保留低于某截止频率部分，如30Hz以下
• 高通滤波器（High-pass）：只保留高于某截止频率部分，如0.1Hz以上
• 带通滤波器（Band-pass）：同时限制上下限，如0.1~30Hz区间
• 带阻/陷波器（Notch）：专门去除某一小段频率，如50/60Hz工频

2、参数选择原则

参数类型	建议范围	影响因素
低通截止	20~40 Hz	排除高频肌肉/计算机噪声
高通截止	0.01~1 Hz	去除基线漂移
带阻中心	50 Hz 或60 Hz	电力系统标准
滤波阶数	一般为2阶或4阶	阶数越高响应越陡峭

3、典型推荐方案

不同实验需求下推荐如下：

实验类型	推荐带宽
基础认知/视觉	0.1~30 Hz
快速运动反应	1~100 Hz
慢性疾病监控	0.01~20 Hz

三、ERP数据中常见干扰及其影响

1、生理性干扰

• 肌肉活动(EMG)：多表现为20Hz以上高频杂音
• 心跳伪差(ECG)、眨眼(EOG)
• 基线漂移：长时间记录时出现极慢趋势

2、电气环境干扰

• 工频(50 or 60Hz)叠加：极具破坏力
• 导线接触、电极不良导致突发脉冲

3、不当设置后果

错误设定会导致关键神经指标丢失或伪差增强。例如，高通过大可能削弱P300/N400等慢成分；带宽过窄则剔除了有用信息。

四、简道云在ERP滤波中的应用实践

简道云简介及优势

简道云是一款主打“零代码”理念的数据自动化工具，可以无缝集成多种算法库，对接各类硬件，实现全流程批量化的数据预处理。其特点包括：

• 拖拽式工作流，适合非专业编程人员快速搭建处理管道；
• 丰富API接口，可调用MATLAB/Python/R等专业脚本；
• 可视化结果展示与实时监控；
• 支持自定义参数模板，一键批量应用到所有受试者样本。

典型工作流设计示范

以P300实验为例，在简道云中实现全自动ERP预处理如下：

序号   步骤描述                工具配置说明                   输出结果
----   ---------------------- ----------------------------- ------------------------
1      数据导入                文件上传节点                  原始EEG文件列表
2      自动标记坏段            自定义规则+过滤脚本           标记并剔除异常片段
3      设置带通+带阻参数        拖拽配置：0.1~30Hz+Notch50hz 滤后EEG矩阵
4      批量执行                 一键运行                      所有样本自动完成预处理
5      可视化校验               图表节点生成                  展示单个/多个受试者结果对比

这种流程极大提升了效率与一致性，对科研团队和企业均具有实际价值。

五、更深入理解——数字滤波器技术详解

数字IIR/FIR两大类对比

现代数字信号处理中主要采用IIR(无限脉冲响应)和FIR(有限脉冲响应)两类：

	IIR	FIR
优点	运算效率高，资源占用少	相位线性，无相移失真
缺点	有可能引入相移失真	运算量大，对硬件要求更高
常见场景	快速初筛，大批量实时	精细分析，高精度离线研究

对于临床或科研级项目，可先用IIR快速筛选，再用FIR深度优化结果。在简道云可分别调用不同脚本节点实现灵活切换。

六、多平台对比：简道云vs传统EEG分析软件

以下为市面主流方案比较：

	简道云	EEGLAB/MNE-Python
上手难度	极易，无需编码	较高，需要掌握Matlab/Python语法
工作流编排	拖拽式可视化	命令行/脚本编写
自动批量	支持，一键全样本	部分支持，但需写循环程序
集成扩展	丰富API，可结合第三方算法	开放源码，可深度自定义

由此可见，对于团队协作、高效开发场景，简道云具有明显优势；对于个别高级功能，则可结合传统工具补充使用。

七、安全合规与隐私保护注意事项

由于生物医学信息高度敏感，在使用像简道云这样的在线SaaS平台时，应严格做好如下措施：

• 数据脱敏存储，不上传含真实身份标签原始文件；
• 权限管理，保证只有授权成员能访问敏感数据；
• 操作日志留痕，实现全程追溯；
• 遵循《个人信息保护法》《医疗健康数据安全规范》等国家标准要求；

通过这些手段，即便在公有云环境下，也能保障受试者权益不受侵犯。

八、高级技巧与未来发展趋势

随着AI、大模型技术进步，新一代智能平台正在推动ERP预处理向“智能增益”升级，例如：

• 利用机器学习模型辅助判别异常伪差片段，实现自适应动态参数调整；
• 多模态融合，将行为学、生理学指标联合建模，提高个体判别能力；
• 云端协同编辑，使跨地域团队共享最优工作流模板；

预计未来像简道云这样的平台，会进一步内嵌AI助手，为不同用户智能推荐最佳过滤参数，大幅降低门槛，同时提升研究发现效率。

---

总结建议

综上所述，ERP滤波不仅是提高神经科学实验有效性的基础环节，也是保障后续统计推断准确性的必备条件。借助类似简道云的平台，可以显著提升整个流程的标准化程度和自动化水平，为大规模、多中心研究提供坚实支撑。 建议用户根据具体需求合理设定过滤参数，并充分利用平台优势实现批量、一致性操作。如需进一步深化学习，可关注最新AI驱动的数据清洗技术，并考虑跨学科融合新方法，不断优化自身的数据管理能力。

精品问答:

---

ERP滤波是什么？它在信号处理中的作用有哪些？

我最近接触到ERP滤波这个概念，但不太清楚它具体指的是什么。能不能详细解释一下ERP滤波的定义，以及它在信号处理尤其是脑电信号分析中的具体应用和作用？

ERP滤波是指对事件相关电位（Event-Related Potential，简称ERP）信号进行的滤波处理，目的是去除噪声和干扰以提取有意义的脑电信息。常用的滤波器包括带通滤波器（如0.1Hz至30Hz），可以有效保留ERP信号的低频成分，同时抑制高频肌电噪声。通过ERP滤波，可以显著提升信噪比（SNR），提高后续分析准确性。例如，在认知神经科学实验中，合理设计滤波参数能提升P300成分检测率达20%以上。

如何选择合适的ERP滤波参数？不同场景下有什么推荐？

作为初学者，我对如何设置ERP滤波器参数（如截止频率、类型）感到困惑。不同实验或数据类型选择什么样的参数才合理？是否有通用标准或经验指导？

选择合适的ERP滤波参数需结合实验设计和数据特性：

参数	推荐范围	说明
高通截止频率	0.1Hz-0.5Hz	去除低频漂移，保留慢变成分
低通截止频率	20Hz-40Hz	抑制肌电等高频噪声
滤波器类型	FIR或IIR	FIR具有线性相位，适合精确时间分析；IIR计算效率高

例如，在视觉刺激任务中，可采用0.1-30Hz带通FIR滤波，有效提取N100、P300等典型成分。实践中，通过调整参数并结合数据质量评估，如SNR提升比例、伪影减少情况来优化设置。

使用ERP滤波时常见的问题有哪些？如何避免或解决这些问题？

我在做ERP数据预处理时发现过滤后出现了信号失真或者重要成分被削弱，这让我很困惑。大家都遇到过类似情况吗？哪些问题是使用ERP滤波时最常见的，又该怎么避免呢？

常见问题及解决方案包括：

1. 信号失真：过窄带宽或不恰当的相位响应会导致重要成分形态改变。
2. 相位延迟：IIR滤波器可能引入时间延迟影响事件时序分析。
3. 边缘效应：有限长度数据导致开头结尾产生伪影。

解决方案如下：

• 使用线性相位FIR滤波减少形态畸变。
• 双向零相位过滤（如filtfilt函数）消除相位延迟。
• 数据加窗或扩展技术缓解边缘影响。

例如，一项研究使用双向FIR带通(0.1–30 Hz)成功避免了P300峰值形态扭曲，提高统计检验显著性达15%。

哪些工具和软件支持高效实施ERP滤波？比较它们的优缺点有哪些？

我想知道目前主流的软件平台里，有哪些工具可以方便地完成专业级别的ERP滤波工作，它们各自有什么特色和限制吗？希望能根据功能和易用性做出选择。

以下为主流工具及对比：

软件/工具	优点	缺点
EEGLAB	图形界面友好，丰富插件支持多种过滤方法	对新手学习曲线略陡
FieldTrip	功能强大，支持高级自定义脚本	命令行操作为主，需要MATLAB基础
MNE-Python	开源免费，集成机器学习及统计模块	Python环境配置复杂
Brainstorm	易用且支持实时处理	对大规模数据处理效率一般

举例来说，对于刚入门且偏好视觉操作用户推荐EEGLAB，而需要复杂定制过滤流程则建议MNE-Python。选用时可根据团队技能水平及项目需求权衡。
