摘要：要实现ERP与MES的协同，核心在于架构与数据的“同频”。结论是：1、架构上采用“ERP管财务与计划、MES管执行与采集”的分层解耦，按ISA‑95实现角色边界；2、数据上以主数据统一与事件驱动的异步集成为主，同步接口为辅；3、技术上以API网关+消息队列+边缘采集形成“云-边-端”闭环。在此基础上，ERP承载订单、计划与核算，MES承载排产、派工、质检与追溯，两者通过标准消息契约和可观测性保障低延迟、高一致性与可审计，满足从订单到交付的端到端闭环。

《ERP与MES系统全面解析，技术架构如何实现？ERP与MES系统全面解析，技术架构如何实现？》

一、ERP与MES的定位与边界

• ERP定位：以财务核算、采购供应、库存管理、销售、计划与成本为中心，擅长“账实一体”的业务台账与跨部门协同。
• MES定位：以生产现场为中心，覆盖排程、派工、工艺、设备、在制品（WIP）、质量、条码/序列号追溯和绩效（如OEE）。
• 边界参考（ISA-95）：ERP侧重Level 4（Business Planning & Logistics），MES覆盖Level 3（Manufacturing Operations Management），车间自动化与采集在Level 2/1。

对比表：

维度	ERP	MES
核心对象	订单、计划、采购、库存、成本、财务	工单、工序、工艺、设备、WIP、质检
实时性	分钟到小时级	毫秒到秒级
数据粒度	单据级、批次级	工序级、序列号级/秒级
产生数据	台账、凭证、结算	采集、记录、追溯
输出	计划、采购、结算报表	派工指令、质量结果、完工反馈

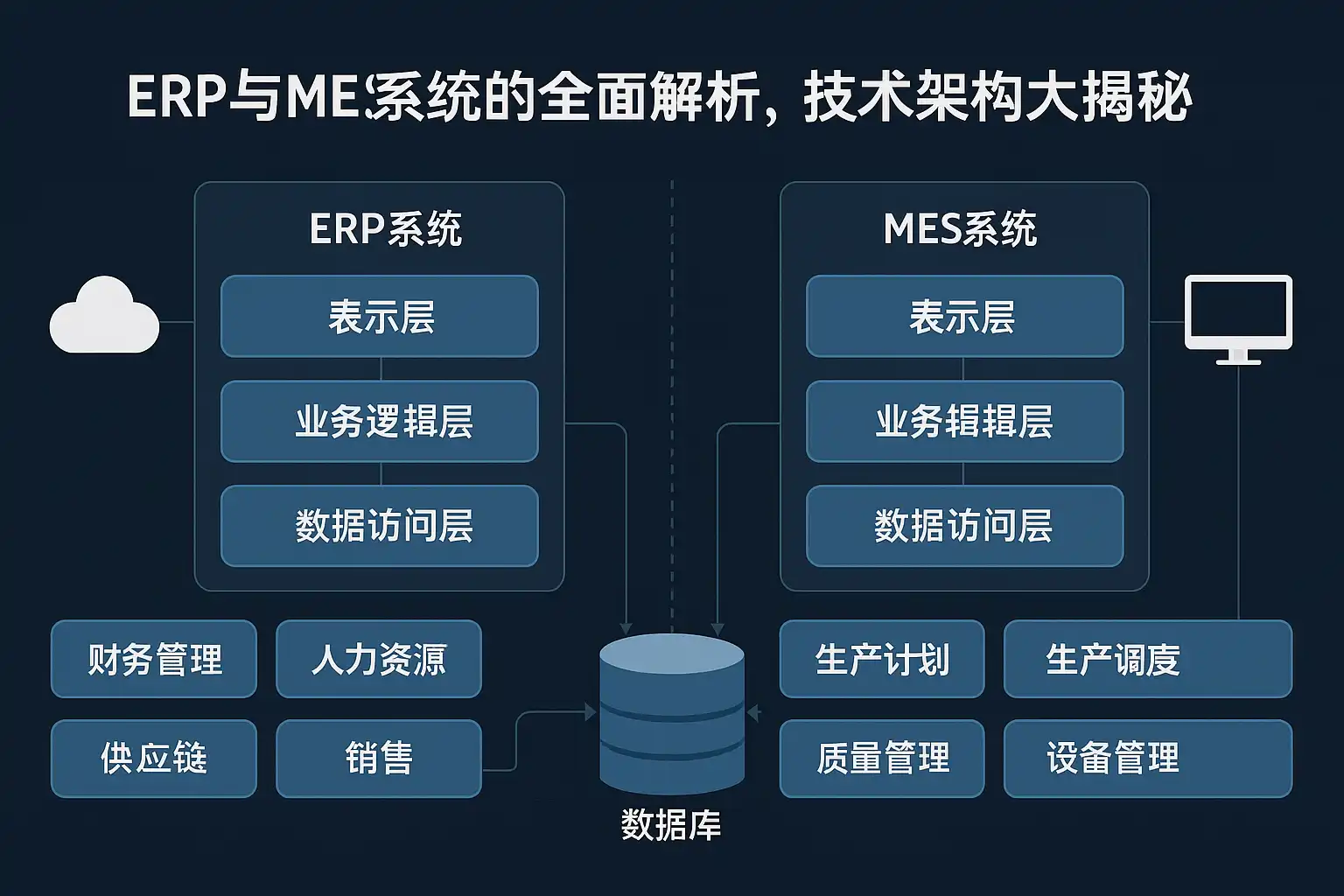

二、总体技术架构与分层

推荐“云-边-端”与“业务-数据-集成”双维度分层：

• 表层：门户/移动端/大屏/API网关
• 业务层：ERP域（订单/计划/采购/库存/成本/财务）、MES域（工艺/排产/派工/WIP/质检/设备/OEE）
• 数据层：主数据管理（MDM）、数仓/湖仓、时序库（设备与传感器）
• 集成层：ESB或轻量iPaaS、消息队列（Kafka/RabbitMQ/RocketMQ）、事件总线、CDC
• 边缘层：OPC UA/Modbus/MTConnect网关、MQTT代理、缓存/缓冲（抗抖/断点续传）
• 安全与运维：身份/权限（RBAC/ABAC）、审计、APM、集中日志（ELK/EFK）、SLO/告警

分层职责表：

层级	关键职责	典型技术
表层	交互与开放	Web/Mobile、API Gateway、SSO
业务层	事务与规则	Java/.NET、微服务、BPMN
数据层	数据治理与分析	PostgreSQL/MySQL、ClickHouse/BigQuery、Iceberg/Hudi、TimescaleDB
集成层	解耦与可靠投递	Kafka/RabbitMQ、gRPC/REST、Schema Registry
边缘层	设备接入与预处理	OPC UA、MQTT、边缘计算盒子
安全运维	安全与可观测	OAuth2.1、OIDC、Prometheus/Grafana、ELK

三、ERP关键模块与核心数据模型

• 计划模块（MPS/MRP）：以销售预测/订单为输入，输出采购与生产计划。
• 采购与供应：供应商、采购订单、到货、质检、入库、应付。
• 库存与仓储：库位、批次/序列号、盘点、调拨、成本核算方法（移动平均/标准成本）。
• 销售与分销：客户、报价、销售订单、发运、应收。
• 成本与财务：成本中心、作业成本、结转、总账、利润表/资产负债表。
• 主数据：物料、BOM、工艺路线、工作中心、资源日历、计量单位、批号规则。

核心对象与关系梳理：

• 物料（Material）1..n BOM行（BOM Item）
• 物料与工艺路线（Routing）1..n 工序（Operation）
• 工序关联工作中心（Work Center）与标准工时/产能日历
• 批次/序列号贯穿采购、入库、生产、质检、发运

四、MES核心能力与实时性

• 排产与派工：有限产能、工装夹具约束、切换成本（换型）优化。
• 作业执行（SFC）：开工/报工/完工、报废与返工、采集工时。
• 质检与处置：来料、过程、成品检验；SPC；不合格评审（NCR）。
• 设备与维护：状态采集、停机原因、预防性维护（PM）、点检。
• 追溯：批次/序列号全链路、关键参数留痕。
• 可视化：Andon、看板、OEE与瓶颈分析。

实时性建议：

• 设备数据采集：100ms~1s
• 人工作业事件：秒级
• ERP交互回写：分钟级（支持事件驱动即时回写）

五、ERP-MES集成模式与消息设计

主流集成模式：

• 点对点REST：简单直连，适合低频、低耦合对象；风险是耦合升级。
• ESB/iPaaS：集中编排、可视化监控，适合多系统治理。
• 事件驱动（EDA）+消息队列：天然解耦、可回放、应对突发峰值。
• API网关：统一鉴权、限流、协议转换（REST/gRPC/WebSocket）。

关键消息流与SLA：

场景	方向	载荷要点	频率	SLA/一致性
主数据发布（物料/BOM/工艺）	ERP→MES	版本号、启停用、有效期、变更原因	日常/变更即发	最终一致；版本不可回退
生产订单下达	ERP→MES	订单号、数量、优先级、交期、工艺版本	高频	可重复消费、幂等
派工与作业状态	MES→ERP	开工/完工、报废/返工、工时	高频	事务消息；重试补偿
质检结果	MES→ERP	检验项、结果、判定、批号/序列号	高频	结果不可篡改（审计）
库存异动与入库	MES→ERP	合格品入库、在制转移	中频	强一致（财务台账）

技术要点：

• 统一消息契约（Avro/JSON Schema），Schema Registry管理演进
• 幂等键：订单号+工序+序列号+事件时间
• 安全：消息签名、防重放、字段脱敏（如SN/员工号部分mask）
• 流控：网关限流+队列背压；降级策略与重试指数退避

六、从订单到交付的端到端流程示例

步骤清单：

1. 销售订单录入（ERP）：校验客户信用与库存可用量（ATP/CTP）。
2. MRP运算（ERP）：生成采购申请与生产订单，锁定关键物料。
3. 订单下达（ERP→MES）：发布生产订单及工艺版本标签。
4. 排产（MES）：有限产能约束，考虑换型时间、设备日历，得到派工队列。
5. 执行与采集（MES）：扫码领料，工序采集参数（温度/扭矩），异常触发Andon。
6. 质检（MES）：过程/SPC判定，NCR流转，必要时变更工艺版本。
7. 完工与入库（MES→ERP）：合格品入库，WIP转库存，触发成本计算。
8. 结算与发运（ERP）：应收/应付生成，装箱与序列号绑定，形成全链路追溯。

事件载荷示例（简化）：

• ProductionOrderReleased: {orderId, material, qty, dueDate, routingVersion, priority}
• OperationReported: {orderId, opNo, sn/batch, goodQty, scrapQty, workTime, params:{torque, temp}}
• QualityResult: {inspectionLot, charCode, value, uom, result, operator, timestamp}

七、计划与高级排程（APS）

• 算法选择：规则引擎（EDD/SJF/CR）、约束满足（CP-SAT）、遗传算法、模拟退火；混合启发式通常更稳健。
• 约束集：

约束/目标	说明
有限产能	设备/人员/工装
工艺顺序	工序前后置关系
换型成本	产品族切换时间/损耗
物料可用性	关键件到料时间
交期与优先级	最小化延期罚则
设备维护窗口	PM避让
批量/并行	组批与并行加工规则

输入：订单池、工艺路线、产能日历、换型矩阵、在制/库存。 输出：派工队列、开始/结束时间、资源分配、瓶颈清单和看板。

八、主数据管理与数据治理

• MDM：物料、BOM、工艺、客户/供应商的“唯一可信源”（Golden Record），编码规则与版本策略。
• 数据质量：唯一性、完整性、可追溯变更；BOM生效区间与工艺兼容矩阵。
• 数据流：生产事件CDC入湖（Iceberg/Hudi），离线报表与实时指标并行。
• 指标：交付周期、一次通过率（FTT）、OEE、报废率、库存周转。
• 审计：从“谁、何时、为何”维度保留版本与审批轨迹，满足合规（如IATF/ISO）。

九、性能、可靠性与安全

• 性能：接口P99< 300ms（查询类），写入P99< 800ms（事务类）；消息端到端< 5s。
• 可靠性：消息至少一次投递+幂等处理；Saga/补偿事务保障跨系统一致性。
• 高可用：主从/多AZ部署、存储多副本、冷/热备与演练。
• 安全：零信任网络、细粒度权限（RBAC/ABAC）、最小权限、密钥轮换、字段脱敏、全链路加密（TLS1.2+）。
• 可观测性：指标（Prometheus）、日志（EFK）、链路追踪（OpenTelemetry），SLO与报表。

SLO建议：

领域	SLO	说明
订单下发通达率	99.9%/5min内	ERP→MES事件达成
作业回写时延	P95< 120s	MES→ERP完工/质检
主数据一致性	< 10min漂移	变更后全域生效
可用性	≥99.95%	关键集成链路

十、实施路线与选型建议

• 路线：试点生产线→多线复制→全厂推广→供应链协同→质量与成本闭环。
• 里程碑：主数据治理→MRP可用→工艺/BOM版本化→MES上线→数据看板与持续优化。
• 选型：按离散/流程/混合制造特性选择；可插拔的MES模块优先；API与消息能力优先。
• 自研vs采购：中小企业优先“可配置”的平台；对复杂工艺或合规要求高的行业可采用“产品+定制”的混合模式。
• 测试：联调环境、仿真数据、压测与回放、容灾演练。
• 变更管理：培训、SOP、KPI对齐，灰度发布与监控看板。

十一、成本与ROI测算

成本构成：软件许可/订阅、实施与集成、硬件与边缘设备、培训与运维、人力。 收益：交付周期缩短、库存下降、直通率提升、设备稼动率提升、质量成本降低、财务对账效率提升。

简表：

项目	基线	上线后	影响
交付周期	20天	12天	-40%
库存周转天数	60天	40天	-33%
一次通过率	92%	97%	+5pp
OEE	62%	72%	+10pp
报工滞后	小时级	分钟级	提升时效

ROI粗算：年度效益（库存资金占用节省+减报废+增产能×毛利）/年度总成本；常见12~24月回收期。

十二、工业协议与边缘计算实践

• 协议：OPC UA（首选，建模强）、Modbus（简单广泛）、MTConnect（机加工）、EtherNet/IP/Profinet（厂商生态）。
• 边缘：数据清洗、滤波与聚合，断点续传；本地缓存（SQLite/时序库）。
• 时间同步：NTP/PTP确保毫秒级时序一致。
• 数据选择：白名单式采集，按点表管理，避免洪泛。
• 安全：边缘到云TLS、证书双向认证、固件签名。

十三、离散制造案例简述（示例）

• 背景：某装备厂，产品多品种小批量，工艺变更频繁。
• 动作：ERP梳理主数据与MRP，MES引入有限能力排程、序列号追溯、过程质检；边缘通过OPC UA接入CNC/测试台。
• 结果：Lead Time缩短35%，一次通过率+4.8pp，WIP降低28%，不合格闭环时间由2天降到2小时，财务结账从T+5到T+1。

十四、工具与平台参考（含简道云ERP系统）

• 平台要求：低代码可配置、强集成（API/消息）、主数据版本化、可观测、权限细粒度、多端支持。
• 简道云ERP系统：支持快速建模、流程表单、移动端与报表可视化，适合中小制造的“轻量ERP+MES协同”落地，便于与边缘采集或第三方MES对接。官网地址： https://s.fanruan.com/2r29p;
• 对接思路：以简道云为ERP端“主数据与计划中枢”，通过API网关/消息队列对接MES；在简道云侧维护BOM/工艺版本、订单与成本，MES侧负责派工、质检与WIP；通过事件回写形成台账闭环与看板。

十五、常见风险与规避

• 主数据不稳：先治理后上云，上线冻结窗口+版本策略。
• 过度同步：能事件就不查库；拉模式订阅而非全量轮询。
• 无幂等与重放：全链路幂等键+去重表；消息可回放。
• 黑盒集成：建立消息契约、回归测试用例库、沙箱环境。
• 过度定制：优先配置，保留升级路径；定制封装在扩展层。

十六、总结与行动清单

• 总结：ERP负责“计划与核算”、MES负责“执行与采集”，用主数据统一与事件驱动打通；技术上以API网关+消息队列+边缘采集构建云-边-端闭环，辅以可观测性与治理体系，方可稳定可扩展。
• 行动清单：

1. 梳理主数据与版本策略（物料/BOM/工艺/工装/代码规则）。
2. 明确ISA-95边界，定义ERP与MES职责、接口与SLA。
3. 选定集成模式（优先EDA），建设消息契约与幂等策略。
4. 试点产线验证：从一类产品、一个车间开始，跑通“订单→排产→执行→质检→入库→核算”闭环。
5. 搭建可观测与审计体系，定义关键KPI（交期、FTT、OEE、WIP）。
6. 分阶段复制推广，持续做数据治理与流程优化。

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP与MES系统的技术架构有哪些关键组成部分？

我在了解ERP与MES系统时，发现它们的技术架构比较复杂，具体有哪些关键组成部分？这些部分是如何协同工作的？

ERP与MES系统的技术架构主要包括以下关键组成部分：

1. 数据层：负责存储企业资源计划（ERP）和制造执行系统（MES）的核心数据，采用关系型数据库（如MySQL、Oracle）保证数据一致性。
2. 应用层：实现业务逻辑，ERP主要处理财务、供应链和人力资源，MES则负责生产调度、质量管理。
3. 接口层：通过API或中间件实现ERP与MES系统的数据交互，确保信息实时同步。

案例：某制造企业通过RESTful API实现ERP订单数据实时传输到MES，提升生产计划响应速度30%。

整体架构设计遵循分层原则，保证系统的可扩展性与维护性。

ERP与MES系统如何实现数据同步和集成？

我想知道ERP和MES系统之间的数据同步是如何实现的，尤其是在生产订单和库存管理方面，怎样保证数据准确且实时？

ERP与MES系统的数据同步主要通过以下方式实现：

• 中间件集成：使用消息队列（如Kafka、RabbitMQ）传递数据，保证异步且高效。
• API调用：通过RESTful或SOAP接口实现实时请求与响应。
• 数据映射与转换：利用ETL工具进行格式转换，确保数据兼容。

例如，某企业采用Kafka消息队列实现ERP订单数据推送到MES系统，数据延迟低于5秒，准确率达99.8%。

这种集成方式确保生产计划与库存信息实时更新，提升生产效率和库存周转率。

ERP与MES系统技术架构如何支持企业数字化转型？

作为企业数字化转型的一部分，我好奇ERP和MES系统的技术架构是如何帮助企业实现智能制造和数据驱动决策的？

ERP与MES系统通过以下技术架构支持企业数字化转型：

• 云架构：采用云原生技术（如容器化Kubernetes）实现弹性扩展和高可用性。
• 大数据分析：集成数据仓库和分析平台，支持生产数据实时分析和预测。
• 物联网(IoT)集成：MES系统连接生产设备，实现实时监控和智能调度。

案例中，某制造企业通过云部署ERP与MES，实现生产数据实时采集，生产效率提升20%，决策响应时间缩短40%。

这些技术架构提升了企业智能制造能力，助力数字化转型目标。

ERP与MES系统技术架构中常见的安全措施有哪些？

我担心ERP与MES系统在技术架构中存在安全隐患，尤其是数据传输和存储部分，通常有哪些安全措施能保障信息安全？

在ERP与MES系统技术架构中，常见安全措施包括：

1. 数据加密：传输层使用TLS/SSL协议，存储层采用AES-256加密。
2. 访问控制：基于角色的访问控制（RBAC）限制用户权限。
3. 审计日志：记录系统操作和数据访问，支持追踪和审计。
4. 网络安全：部署防火墙和入侵检测系统（IDS）防止外部攻击。

某企业通过实施多层安全策略，成功抵御了95%的网络攻击，保证生产数据安全可靠。

这些措施保障ERP与MES系统在技术架构中的安全性，降低数据泄露风险。
