进销存DFD图解析：进销存流程如何高效管理？

📌 一、什么是进销存DFD图？为什么企业需要先看懂数据流

进销存DFD图，本质上是“进销存数据流图（Data Flow Diagram）”的中文表达。很多企业在讨论进销存流程时，往往只关注采购、仓库、销售几个表面环节，但真正影响效率的，往往是信息如何在部门之间流动、单据如何传递、数据如何沉淀，以及异常如何反馈。

从SEO常见搜索意图来看，用户在检索“进销存DFD图”“进销存流程图”“库存管理流程”时，核心需求通常不是单纯看一张图，而是希望理解以下问题：

• 采购申请从哪里发起？
• 订单如何转化为入库与应付？
• 销售开单后如何联动出库与应收？
• 库存数量与资金数据如何统一？
• 哪些节点容易出错，应该如何优化？

因此，进销存DFD图的价值，不是“画图”本身，而是帮助企业建立流程可视化、数据可追踪、责任可定位的管理体系。

1. 进销存DFD图的定义

DFD图强调的是“数据流”，它通常包括以下几个核心元素：

元素	含义	在进销存中的示例
外部实体	与系统发生交互的角色	供应商、客户、财务、仓库、采购员
处理过程	对数据进行处理的业务动作	采购下单、收货入库、销售开单、库存盘点
数据流	信息传递路径	采购单、入库单、销售单、退货单、库存报表
数据存储	保存业务数据的地方	商品档案、库存台账、供应商信息库、客户资料库

企业管理者如果能够看懂进销存DFD图，就能快速识别：哪一步有重复录入，哪一步依赖人工沟通，哪一步容易造成库存偏差。

2. 进销存DFD图与流程图有什么区别

很多人会把进销存流程图和进销存DFD图混为一谈，但二者关注点并不完全相同。

对比项	进销存流程图	进销存DFD图
关注重点	业务步骤先后顺序	数据如何流转
呈现方式	强调流程节点与判断分支	强调输入、处理、输出与存储
适合对象	业务主管、执行人员	管理者、IT、流程设计人员
使用场景	梳理采购/销售动作	发现系统断点与信息孤岛

简单理解：

• 流程图回答的是“先做什么，后做什么”；
• DFD图回答的是“谁产生数据，数据流向哪里，谁来处理”。

如果企业希望真正提高进销存流程管理效率，两者通常要结合使用。

3. 为什么中小企业尤其需要进销存DFD图

很多中小企业的进销存管理问题，并不在于业务复杂，而在于流程模糊：

• 采购靠微信、电话确认，没有规范记录；
• 入库单与采购单脱节，收货后追责困难；
• 销售、仓库、财务各记各的账；
• 库存账实不符，月末盘点频繁补差；
• 老板想看利润、周转率、滞销品数据，却拿不到统一口径。

这时，进销存DFD图的作用非常直接：把“口头流程”变成“可落地的数据流程”。

尤其对于批发零售、贸易、电商配货、制造型企业的辅料仓、门店仓配一体场景，进销存流程一旦没有被清晰建模，就容易出现以下问题：

1. 信息重复录入；
2. 单据流转效率低；
3. 库存与财务数据不一致；
4. 异常处理没有闭环；
5. 无法形成可追溯的经营分析。

---

📊 二、进销存的核心业务流程由哪些部分构成

要理解进销存DFD图，先要理解进销存流程本身。通常来说，进销存系统围绕三大核心动作展开：

• 进：采购、收货、入库
• 销：销售、出库、收款
• 存：库存记录、调拨、盘点、预警

而真正高效的进销存管理，还必须把以下辅助流程纳入考虑：

• 供应商管理
• 客户管理
• 价格管理
• 退货管理
• 财务对账
• 报表分析

1. 标准进销存流程全景

一个典型的进销存流程可以概括为：

需求产生 → 采购申请 → 采购订单 → 到货验收 → 入库 → 库存更新
→ 销售订单 → 出库审核 → 发货 → 应收记录 → 收款对账
→ 库存盘点/调拨/退货 → 经营分析

2. 进销存流程涉及的主要角色

角色	职责	与进销存DFD图的关系
采购人员	询价、下单、跟单	发起采购数据流
仓库人员	收货、验货、入库、出库、盘点	处理库存变化核心节点
销售人员	报价、接单、开单	发起销售数据流
财务人员	应收应付、结算、对账	处理资金流与单据匹配
管理层	审批、分析、决策	查看报表、监控异常
供应商/客户	提供货物或采购商品	作为外部实体参与数据交换

3. 进销存管理的五个核心目标

企业在设计进销存流程图或DFD图时，通常最终要服务于以下目标：

• 降低库存积压
• 减少缺货断供
• 提升订单履约效率
• 保证账实一致
• 增强经营分析能力

这些目标看似简单，但要真正实现，就必须把“单据流、货物流、资金流、信息流”统一管理。

---

🧭 三、进销存DFD图的基本组成与绘制逻辑

如果你准备自己画一张进销存DFD图，可以按照“外部实体—处理过程—数据存储—数据流”的逻辑来搭建。

1. DFD图的四个基础符号

虽然不同工具的图形表示略有差异，但核心逻辑一致：

DFD组成	常见符号含义	进销存场景示例
外部实体	方框	客户、供应商
处理过程	圆形或圆角矩形	采购处理、销售处理、库存调整
数据存储	双线或开放矩形	商品主数据、库存记录、订单数据库
数据流	箭头	采购单流向仓库、出库单流向财务

2. 绘制进销存DFD图的步骤

步骤一：明确业务边界

先确定你要画的是：

• 整体进销存系统；
• 采购子流程；
• 销售子流程；
• 库存盘点与调拨子流程。

步骤二：识别外部实体

常见外部实体包括：

• 客户
• 供应商
• 财务部门
• 采购部门
• 仓储部门
• 管理层

步骤三：拆解处理过程

处理过程可以按业务动作拆分为：

• 生成采购申请
• 审核采购订单
• 办理收货入库
• 生成销售订单
• 审核出库申请
• 更新库存台账
• 生成应收应付记录

步骤四：梳理数据存储

典型数据存储有：

• 商品档案库
• 供应商档案库
• 客户档案库
• 库存台账
• 采购订单库
• 销售订单库
• 财务结算记录

步骤五：连接数据流

每个动作都要问自己三个问题：

1. 数据从哪里来？
2. 经过谁处理？
3. 最终存到哪里，输出给谁？

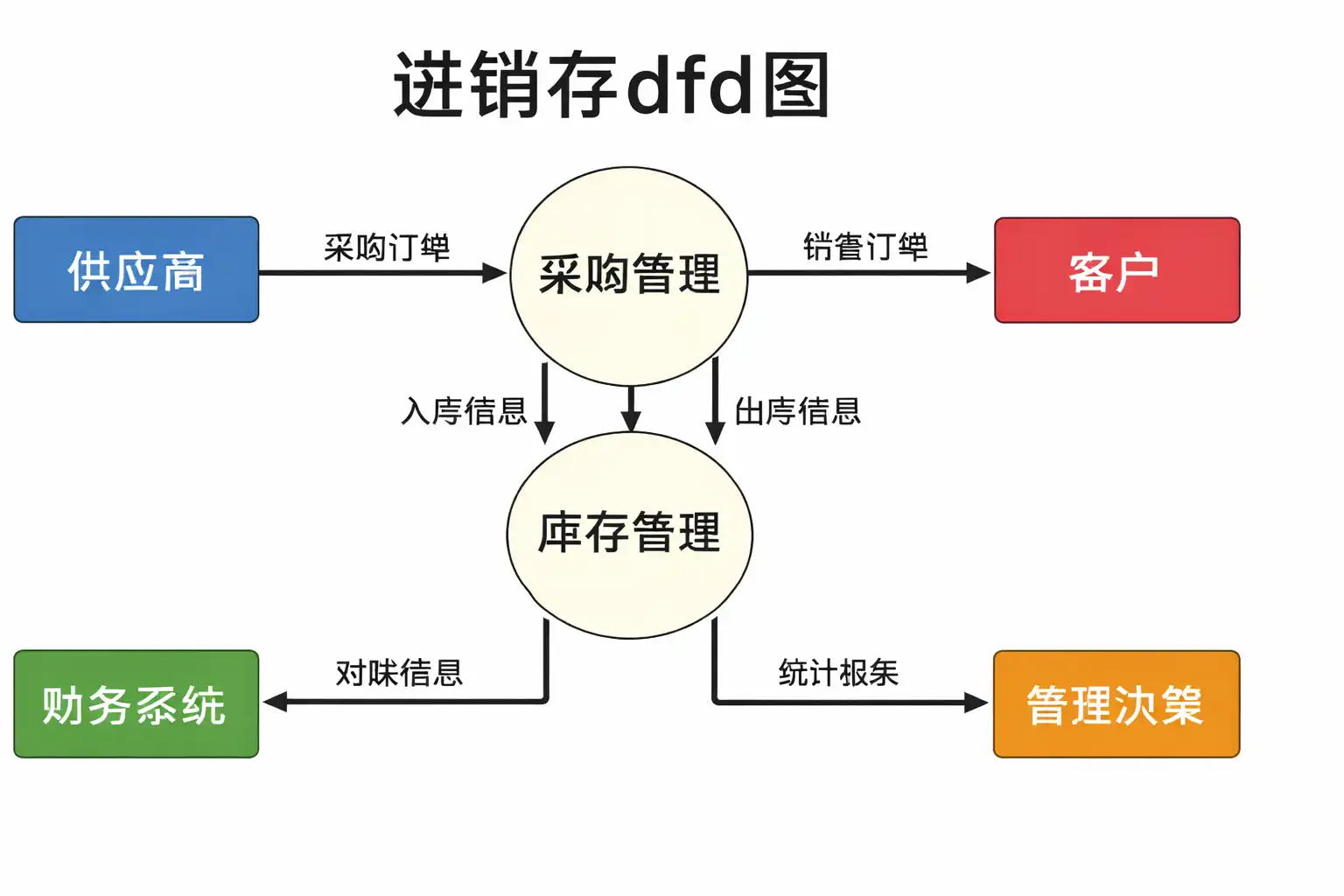

3. 进销存顶层DFD图示意

以下是一个简化版的进销存顶层数据流逻辑：

供应商 → 采购管理 → 采购订单库 → 收货入库 → 库存台账
客户 → 销售管理 → 销售订单库 → 出库发货 → 库存台账
库存台账 → 报表分析 → 管理层
库存台账 ↔ 财务结算 ↔ 应收应付记录

这类顶层进销存DFD图适合管理者快速理解全貌，而更细的0层图、1层图则适合业务落地与系统设计。

---

🛒 四、采购流程的DFD图解析：如何避免采购混乱与重复下单

采购是进销存流程的起点之一，也是很多企业最容易出现信息不透明的环节。采购流程若缺少规范的DFD图支撑，常见问题包括：

• 需求不明确导致重复采购；
• 采购订单与收货记录不一致；
• 供应商报价分散，无法比价；
• 到货异常没有反馈机制；
• 应付账款统计滞后。

1. 标准采购流程数据流

采购流程通常包含以下关键步骤：

采购需求提出 → 采购申请 → 审批 → 采购订单 → 供应商发货
→ 到货验收 → 入库登记 → 应付确认 → 采购分析

2. 采购DFD图关键节点

节点	输入数据	输出数据	风险点
采购申请	库存预警、销售预测、生产需求	采购申请单	需求来源不准
审批	采购申请单	审批记录	越权采购
采购下单	审批通过信息、供应商资料	采购订单	价格/交期错误
到货验收	采购订单、到货商品	验收单、异常记录	少货、错货、损坏
入库处理	验收单	入库单、库存增加	漏录、错录
应付登记	入库单、采购订单、发票	应付账款记录	对账不一致

3. 采购流程优化建议

要提升采购端的进销存管理效率，可以从以下方面优化：

• 建立采购申请与库存预警联动；
• 使用统一商品编码，减少名称混乱；
• 采购订单必须可追溯至申请来源；
• 入库以验收结果为准，而非仅凭订单；
• 采购异常必须形成闭环记录；
• 应付数据与入库数据自动关联。

对于需要快速搭建采购、库存、销售协同流程的企业，一些可配置型工具会更灵活。比如在内部管理场景中，简道云进销存可以用于搭建采购申请、订单审批、入库登记和库存联动流程，适合希望按自身业务逻辑做调整的团队。

---

📦 五、库存管理DFD图解析：库存准确率为什么总是上不去

库存管理是进销存流程的核心，也是最容易引发连锁问题的环节。库存数据一旦不准，采购会多买，销售会误卖，财务会错账，管理层也无法做出有效决策。

1. 库存管理涉及哪些数据流

库存管理不只是“记录数量”，它涉及的进销存数据流包括：

• 采购入库数据
• 销售出库数据
• 退货入库/出库数据
• 调拨数据
• 盘点差异数据
• 报损报溢数据
• 库存预警数据

2. 库存DFD图的核心结构

入库处理 → 库存台账 ← 出库处理
调拨处理 → 库存台账 ← 退货处理
盘点处理 → 差异调整 → 库存台账
库存台账 → 预警分析 → 采购/销售/管理层

3. 库存不准的常见原因

问题	具体表现	对进销存流程的影响
单据滞后	货已出入库但未登记	系统库存失真
商品编码混乱	同一商品多个名称	重复建档、统计错误
盘点机制缺失	长期不盘点	账实偏差扩大
调拨无记录	仓间转移未留痕	库存归属错误
退货流程不完整	客退/采退未闭环	库存与财务不符

4. 高效库存管理的关键做法

建立统一主数据

商品名称、SKU、单位、规格、仓库编码必须统一，否则进销存系统再好，基础数据也会失真。

所有库存变动必须有单据来源

任何一次库存变化，都应追溯到：

• 采购入库单
• 销售出库单
• 调拨单
• 盘点单
• 报损单
• 退货单

盘点要制度化

建议按照业务量设置：

• 高频商品：周盘点
• 普通商品：月盘点
• 全仓商品：季度或年度盘点

设置库存预警机制

库存预警不只是“低于下限提醒”，还可以包括：

• 超储预警
• 临期预警
• 滞销预警
• 安全库存预警

如果企业原先主要依赖Excel处理库存，随着SKU增长，往往会遇到版本混乱、多人协作出错、统计滞后等问题。这时，把库存台账、出入库单据和预警规则整合到一个可协同的平台中，能显著改善进销存流程效率。

---

💰 六、销售与出库DFD图解析：如何提升订单履约效率

进销存流程中的“销”，并不仅仅是完成一笔销售，更关系到订单准确、仓库配货、及时出库、应收确认和客户满意度。很多企业销售端效率低，不是订单少，而是流程断点太多。

1. 销售流程的标准数据流

客户询价/下单 → 销售报价/录单 → 审核 → 出库申请
→ 仓库拣货 → 发货出库 → 库存扣减 → 应收登记 → 收款对账

2. 销售DFD图中的关键对象

对象	在进销存DFD图中的作用
客户	提供订单需求与回款信息
销售订单	销售流程核心单据
出库单	触发库存减少
发货记录	证明订单履约
应收记录	财务核算依据
客户资料库	保存客户档案、账期、价格政策

3. 销售流程中的典型问题

• 销售先承诺，再查库存，导致缺货；
• 同一个客户价格不统一；
• 订单修改后仓库未同步；
• 出库与销售单不匹配；
• 收款与订单难以对应；
• 退货后库存、应收、业绩没有同步修正。

4. 如何优化销售与出库流程

销售前置校验库存

销售开单时，应尽量实时查看可用库存，而不是仅凭经验承诺客户。

建立订单到出库的联动

销售单审核通过后，自动生成或触发出库申请，可以减少重复录入。

做好分级审批

对于价格折扣、超信用额度、特殊账期等情况，应设计审批节点。

统一订单、发货、应收口径

销售、仓库、财务应基于同一套订单数据协作，避免出现“三套账”。

对于订单频繁、SKU较多、需要多人协同录单与出库的企业，系统化配置尤其重要。比如使用表单流程类的进销存管理工具，可以让销售单、出库单、回款单形成联动，减少人工核对成本。

---

🔄 七、退货、调拨、盘点等特殊流程如何纳入进销存DFD图

企业在实际运营中，最容易被忽视的，往往不是标准采购和销售，而是“非标准但高频”的特殊流程。这些流程如果没有纳入进销存DFD图，后期库存与财务差异会越来越大。

1. 采购退货流程

采购退货通常发生于：

• 到货质量不合格；
• 规格型号错误；
• 数量异常；
• 供应商协商换货或退款。

数据流通常为：

入库异常/质量问题 → 采购退货申请 → 审批 → 退货出库 → 应付调整

2. 销售退货流程

销售退货涉及客户退回商品，可能影响：

• 库存增加；
• 应收减少；
• 销售业绩修正；
• 售后记录沉淀。

数据流通常为：

客户退货申请 → 售后审核 → 退货入库 → 质检确认 → 应收/退款调整

3. 仓库调拨流程

当企业有多个仓库、门店或区域库存时，调拨流程非常关键：

调拨申请 → 审批 → 调出仓出库 → 在途记录 → 调入仓入库 → 库存更新

如果没有调拨记录，企业会误判某个仓“丢货”或“少货”，其实只是库存位置变化。

4. 盘点与差异调整流程

盘点的核心不只是发现差异，更重要的是形成管理闭环：

盘点任务下发 → 现场盘点 → 差异记录 → 原因分析 → 审批 → 库存调整

5. 特殊流程管理建议

流程类型	容易忽视的问题	建议做法
采购退货	只退货不调账	退货单关联应付减少
销售退货	退货入库无质检	增加质检节点
仓间调拨	只登记调出，不登记调入	做双向单据闭环
盘点调整	差异原因不记录	强制填写差异原因
报损报溢	线下处理无留痕	纳入正式审批流程

---

🧩 八、进销存DFD图分层解析：顶层图、0层图、1层图怎么画

对于很多刚接触进销存数据流图的企业来说，最难的不是理解概念，而是不知道应该画到多细。事实上，DFD图通常是分层绘制的。

1. 顶层图：看全局

顶层图主要用于说明整个进销存系统与外部实体之间的关系，适合老板、部门负责人快速看整体。

示意内容包括：

• 客户
• 供应商
• 仓库
• 财务
• 进销存系统

顶层图常见表达：

客户/供应商/财务/仓库 ↔ 进销存系统 ↔ 报表分析/管理层

2. 0层图：看主流程

0层图会把进销存系统拆分为几个主流程模块：

• 采购管理
• 销售管理
• 库存管理
• 财务对账
• 基础资料管理

3. 1层图：看细节动作

1层图则会进一步把某个主流程拆开，比如“采购管理”再拆成：

• 采购申请
• 采购审批
• 采购下单
• 到货验收
• 入库登记
• 应付确认

4. 分层绘制的建议

层级	适用对象	适合用途
顶层图	管理层	了解全貌、汇报展示
0层图	业务负责人	梳理部门协同关系
1层图	实施人员、流程设计者	落地执行、系统配置
更细层图	IT、开发、实施顾问	系统开发、接口设计

5. 企业画图时常见误区

• 一上来就画得太细，难以维护；
• 只画业务动作，不画数据存储；
• 只画正常流程，不画异常流程；
• 忽略财务节点，导致账务无法闭环；
• 图画出来后不更新，失去实际价值。

---

⚙️ 九、如何把进销存DFD图真正落地到日常管理中

很多企业已经有流程图或制度文档，但进销存流程依然混乱。原因通常在于：图是图，执行是执行，二者没有结合。真正有效的进销存管理，必须把DFD图转化为制度、表单、权限、报表和考核机制。

1. 从图到制度

每一个进销存DFD图节点，都应对应明确规则，例如：

DFD节点	需要落地的制度
采购申请	谁能发起、何种条件下发起
采购审批	审批层级、金额权限
到货验收	谁负责验收、验收标准是什么
入库登记	多久内完成系统登记
销售开单	价格权限、信用额度限制
出库发货	是否必须审核、是否允许先发后补单
盘点调整	差异处理责任归属

2. 从图到表单

要让进销存流程真正可执行，企业需要把数据流映射到具体表单：

• 采购申请单
• 采购订单
• 入库单
• 销售订单
• 出库单
• 调拨单
• 盘点单
• 退货单
• 收款单/付款单

3. 从图到权限

权限设计直接影响流程效率和风险控制。比如：

• 销售只能录单，不能随意改库存；
• 仓库只能执行出入库，不能改价格；
• 财务可以查看结算单据，但不直接改仓库数据；
• 管理层拥有报表查看与审批权限。

4. 从图到报表

进销存DFD图最终应服务于报表输出。常见核心报表包括：

报表类型	主要用途
库存余额表	查看现有库存
出入库明细表	跟踪库存变化
采购汇总表	分析采购金额与供应商表现
销售汇总表	分析客户、商品、区域销量
滞销库存报表	识别积压商品
应收应付报表	跟踪资金风险
周转率报表	衡量库存效率

5. 从图到系统配置

如果企业准备使用数字化工具承接进销存流程，那么选型时要重点看是否支持：

• 自定义单据流程；
• 多仓库管理；
• 商品编码与批次管理；
• 出入库联动；
• 审批配置；
• 报表统计；
• 权限划分；
• 移动端录入与查询。

对于需要边用边调流程的公司，相比固定模板型软件，可配置能力更强的工具更容易贴合实际业务。像简道云进销存这类支持模板直接使用与自定义编辑的方案，就比较适合流程需要逐步规范的企业。

---

🧠 十、不同类型企业的进销存流程管理重点有何不同

虽然“进销存”是通用概念，但不同业务模式对进销存DFD图的要求并不一样。企业在管理时，不能简单照搬别人的流程。

1. 贸易型企业

特点：

• 采购与销售频繁；
• SKU多；
• 订单节奏快；
• 注重价格、账期与周转。

管理重点：

• 采购与销售协同；
• 多供应商比价；
• 应收应付联动；
• 快速库存查询。

2. 零售门店型企业

特点：

• 出货频次高；
• 门店与仓库之间频繁补货；
• 需要关注畅销与滞销；
• 存在盘点压力。

管理重点：

• 门店调拨；
• 实时库存；
• 盘点差异控制；
• 商品分类分析。

3. 电商企业

特点：

• 订单量大、碎片化；
• 多平台订单来源；
• 发货时效要求高；
• 退货售后频繁。

管理重点：

• 订单整合；
• 仓配协同；
• 退货流程闭环；
• 库存准确同步。

4. 生产型企业的辅料/成品管理

特点：

• 原材料与成品都要管理；
• 采购受生产计划影响；
• 需要考虑领料与成品入库。

管理重点：

• 采购需求与生产计划联动；
• 原料出库与成品入库记录；
• 批次与损耗管理。

5. 多仓多组织企业

特点：

• 仓库数量多；
• 部门或区域协同复杂；
• 调拨频繁；
• 权限管理要求高。

管理重点：

• 仓间调拨闭环；
• 跨组织权限；
• 分仓库存分析；
• 标准化主数据。

---

🛠️ 十一、常见进销存工具与管理方式对比：Excel、标准软件、可配置平台

企业在落地进销存流程时，常见方式一般有三种：Excel管理、标准进销存软件、可配置平台。不同方式对应不同阶段和复杂度。

1. 三种方式对比

方式	优点	局限	适合场景
Excel/表格	上手快、成本低	易出错、协作差、不可追溯	初创、业务简单
标准进销存软件	功能完整、部署较快	流程固定，适配性有限	标准业务较多的企业
可配置平台	可按业务搭建流程和表单	需要一定配置能力	流程灵活、需持续优化的团队

2. 国外常见相关工具思路

如果从国外产品与管理理念来看，企业常见会接触到以下类别方案：

• Zoho Inventory：适合中小企业做库存、订单、仓库管理；
• Odoo Inventory：模块化较强，适合需要ERP扩展的企业；
• QuickBooks Commerce（历史上曾服务于库存与订单协同场景）；
• NetSuite ERP：适合中大型企业，覆盖财务、供应链、库存；
• Cin7：偏重零售、电商、库存与订单整合；
• Fishbowl Inventory：常用于制造与仓储相关管理。

这些国外工具的共同特点，是强调库存准确、订单协同与数据追踪。但对于很多本地企业而言，除了功能外，还要考虑流程适配、实施成本、团队使用门槛等现实因素。

3. 为什么越来越多企业重视“可配置”

因为企业真正的痛点往往不是“没有功能”，而是：

• 流程和标准软件不完全匹配；
• 业务变了，系统改不动；
• 审批规则复杂；
• 需要按部门权限灵活配置；
• 想快速搭建内部协同表单和报表。

这也是为什么一部分企业会倾向选择能直接使用模板、同时又能自定义调整的进销存管理方案。

---

📈 十二、进销存流程高效管理的关键指标有哪些

如果没有指标，进销存流程优化就很容易流于主观判断。企业在使用进销存DFD图梳理流程后，应该同步建立指标体系，持续衡量效果。

1. 库存类指标

指标	含义	价值
库存准确率	账面库存与实物库存一致程度	判断库存基础是否可靠
库存周转率	一定周期内库存周转效率	判断库存占压情况
缺货率	因缺货导致无法履约的比例	判断供应与备货是否合理
滞销库存占比	长期未动销商品的比例	判断库存结构健康度
超储率	超出安全库存上限的比例	判断采购是否过量

2. 采购类指标

• 采购准时交付率
• 采购订单执行率
• 供应商合格率
• 采购价格波动率
• 采购退货率

3. 销售类指标

• 订单履约及时率
• 发货准确率
• 销售退货率
• 客户回款周期
• 客户复购率

4. 财务协同类指标

• 应收账款周转天数
• 应付账款周转天数
• 单据对账差异率
• 月末结账时长

5. 流程效率类指标

指标	观察重点
采购申请到下单时长	采购审批效率
到货到入库时长	仓库处理效率
销售开单到发货时长	订单履约效率
盘点差异处理时长	异常闭环效率
报表出具时长	数据整理自动化程度

这些指标一旦建立起来，企业就能更清晰地判断：是采购慢、库存不准，还是出库协同有问题。

---

🚀 十三、进销存流程如何从“能用”走向“高效”

很多企业已经有一套进销存管理方法，但仍然觉得效率不高。原因在于，“能用”和“高效”之间，往往差着标准化、自动化与可分析化三层能力。

1. 第一阶段：先把流程跑通

目标是解决“没有记录、没有闭环”的问题。 重点工作：

• 统一商品档案；
• 明确采购、销售、仓库职责；
• 所有出入库必须有单据；
• 定期盘点；
• 建立基础报表。

2. 第二阶段：把流程标准化

目标是解决“每个人做法不一样”的问题。 重点工作：

• 统一审批规则；
• 统一单据模板；
• 统一库存口径；
• 统一异常处理方式；
• 建立岗位SOP。

3. 第三阶段：把流程数字化联动

目标是解决“信息重复录入、跨部门协作慢”的问题。 重点工作：

• 采购、库存、销售、财务数据联动；
• 多仓库实时同步；
• 自动生成报表；
• 移动端录入与查询；
• 权限化管理。

4. 第四阶段：把流程变成经营分析能力

目标是解决“知道发生了什么，但不知道为什么”的问题。 重点工作：

• 分析畅销/滞销结构；
• 分析供应商交付表现；
• 分析客户利润贡献；
• 分析库存周转与资金占压；
• 用数据驱动采购与销售决策。

从这个角度看，进销存DFD图并不只是流程文档，而是企业走向规范化和数据化运营的底层方法。

---

🧾 十四、企业绘制进销存DFD图的实操模板与检查清单

为了让进销存流程图与DFD图更容易落地，下面给出一个适合企业内部使用的检查框架。

1. 进销存DFD图实操模板

顶层模块建议

• 基础资料管理
• 采购管理
• 库存管理
• 销售管理
• 财务结算
• 报表分析

每个模块需明确的问题

1. 输入数据是什么？
2. 谁来处理？
3. 输出单据是什么？
4. 数据存到哪里？
5. 谁会继续使用这份数据？
6. 有哪些异常分支？

2. 绘图前检查清单

• 是否明确了业务边界
• 是否识别了所有关键角色
• 是否列出了全部核心单据
• 是否包含库存变化的全部来源
• 是否纳入退货、盘点、调拨等特殊流程
• 是否考虑了财务对账与收付款
• 是否设计了异常反馈与处理闭环
• 是否能输出管理报表

3. 落地执行检查清单

• 单据字段是否统一
• 商品编码是否唯一
• 出入库是否必须审核
• 是否支持查询历史记录
• 是否设置安全库存预警
• 是否明确盘点制度
• 是否支持多角色权限
• 是否可生成经营分析报表

如果企业想直接参考现成模板，再结合自身业务做调整，也可以采用支持模板复用的工具方式，减少从零搭建的成本。对于中小企业来说，这种方式通常比纯手工梳理更高效。

---

🔮 十五、总结：进销存DFD图不只是画图工具，更是流程升级的起点

回到“进销存DFD图解析，进销存流程如何高效管理”这个问题，答案其实很明确：高效的进销存管理，关键在于通过DFD图把采购、销售、库存、财务之间的数据流、单据流和责任流彻底梳理清楚，再通过制度、表单、权限和系统实现闭环执行。

对于企业而言，进销存流程优化并不是一次性工作，而是一个持续演进的过程。前期先解决流程混乱与账实不符，中期提升协同效率与库存准确率，后期再向经营分析与智能预警延伸。未来，随着企业对数字化运营要求的提升，进销存管理也会越来越强调：

• 实时数据联动；
• 多端协同；
• 自动预警；
• 精细化库存分析；
• 与财务、业务系统的一体化连接。

如果你正在梳理公司内部的采购、销售和库存流程，建议先从画一张清晰的进销存DFD图开始，再逐步把流程落到工具与数据上。顺带分享一个我们公司在用的进销存系统模板，需要的话可以直接参考使用，也支持按业务自定义编辑修改： https://s.fanruan.com/8bn69

精品问答:

---

什么是进销存DFD图？它如何帮助进销存流程高效管理？

我在学习进销存系统时，看到很多地方提到DFD图，但不太明白DFD图具体是什么，为什么它能帮助我们更高效地管理进销存流程？

进销存DFD图（数据流图）是一种用来描述进销存系统中数据流动和处理过程的图形工具。通过分层次展示采购、销售、库存等模块间的数据交互，DFD图帮助企业明确业务流程，优化信息流。举例来说，使用DFD图可以清晰标示订单数据如何从销售模块传递到库存管理模块，减少信息遗漏和重复录入，提高整体管理效率。据统计，应用DFD图优化后的进销存系统，流程处理效率平均提升30%以上。

进销存流程中，如何利用DFD图进行关键节点优化？

我想知道在进销存流程中，哪些关键节点适合通过DFD图进行优化？具体操作步骤是怎样的？

利用进销存DFD图优化关键节点，首先需要识别采购、入库、出库、销售和库存盘点等核心流程中的数据流瓶颈。通过绘制详细的DFD图，企业可以发现重复处理或信息滞后的环节。例如，在采购入库环节，DFD图显示采购订单数据与库存更新不同步，导致库存信息延迟。针对这一点，可引入自动数据同步机制，减少人工干预。优化后，库存准确率可提升至95%以上，订单处理时间缩短20%。

进销存DFD图中，常用的技术术语有哪些？能否结合案例说明？

我在看进销存DFD图时，遇到很多专业术语，如‘外部实体’、‘数据存储’和‘数据流’，感觉有些难理解，能不能结合案例帮我更好地理解？

进销存DFD图中常用的技术术语包括：

1. 外部实体（External Entity）：系统外部与系统交互的人或系统，如供应商、客户。
2. 过程（Process）：对数据进行处理的步骤，比如订单处理。
3. 数据流（Data Flow）：数据在系统中传递的路径，例如销售订单信息流向库存模块。
4. 数据存储（Data Store）：保存数据的位置，如库存数据库。

案例说明：在一个进销存系统中，客户（外部实体）提交订单（数据流）到订单处理模块（过程），订单数据被存储在订单数据库（数据存储），随后库存模块读取订单数据进行库存扣减。此结构使数据流动清晰，便于管理和优化。

如何通过进销存DFD图实现数据驱动的流程改进？

我想知道如何利用进销存DFD图，实现以数据为基础的流程改进，使整个进销存管理更智能、更高效？

通过进销存DFD图实现数据驱动的流程改进，关键在于准确捕捉和分析数据流。步骤包括：

1. 绘制完整的进销存DFD图，标注所有数据流和存储点。
2. 收集各节点数据，如订单量、库存量、处理时间。
3. 利用数据分析工具识别瓶颈和异常，如库存积压率超过15%。
4. 基于分析结果，调整流程节点或自动化数据传递。

例如，通过DFD图分析发现销售订单与库存同步延迟，导致缺货率达到10%。改进措施包括引入实时库存更新系统，缺货率降至3%，整体流程效率提升25%。

196

×

微信分享

扫描二维码分享到微信
