进销存系统设计流程图的核心在于：围绕“采购-入库-销售-出库-库存-财务”闭环，清晰表达业务节点、数据流向与责任归属。要高效绘制进销存流程图，应先梳理业务场景与角色，再划分模块，选用合适的建模工具（如Visio、Draw.io、Lucidchart），按统一图例绘制，并结合实际系统原型持续迭代。以库存准确率、订单履约效率、对账周期缩短等指标为导向，可有效指导流程图优化与系统落地。在实践中，流程设计不仅要贴合业务，还要兼顾权限控制、异常处理、跨部门协作和后续数据分析需求，使系统既可用又易维护，可平滑支持企业规模扩张和多渠道增长。

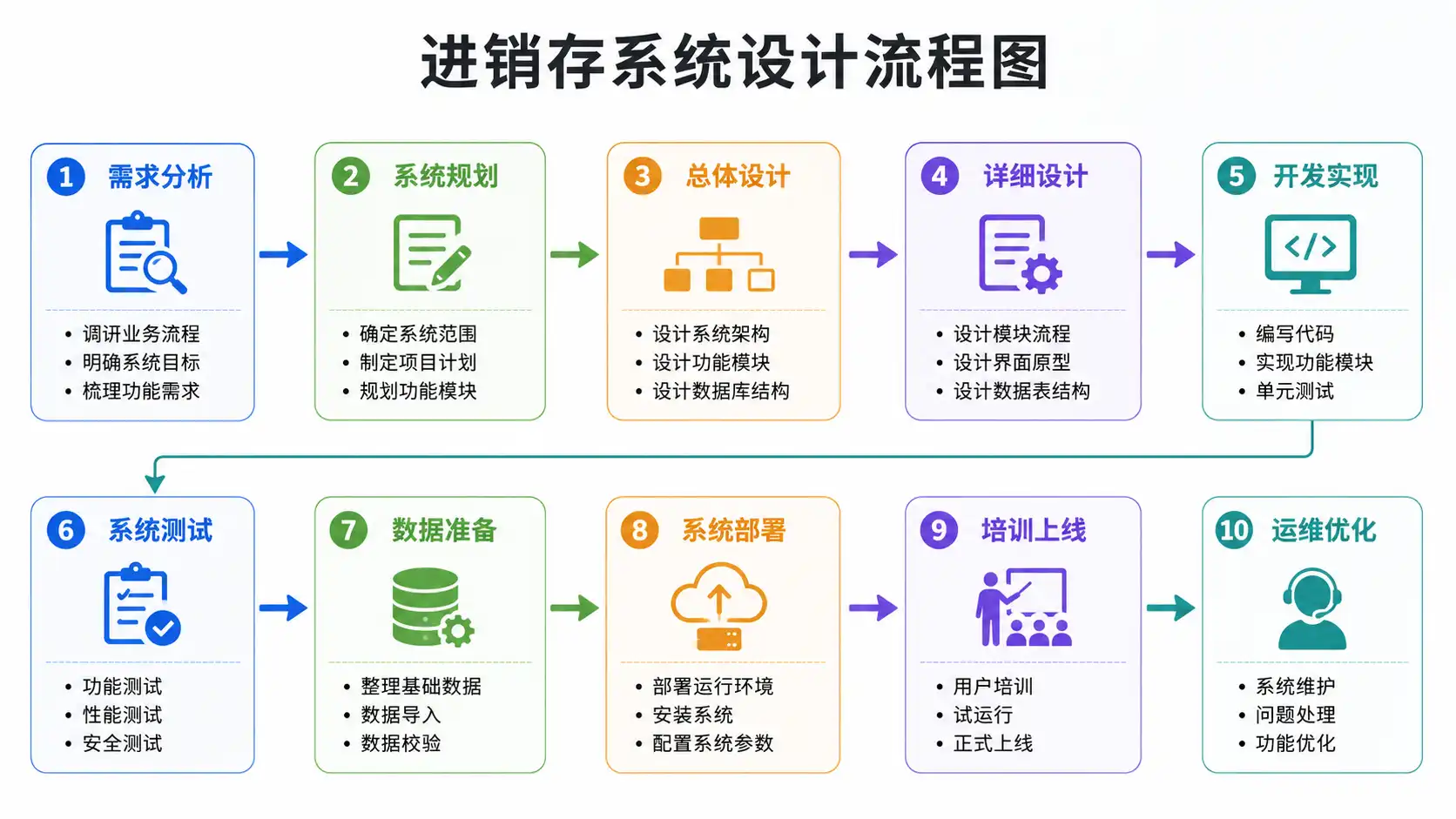

《进销存系统设计流程图详解，如何高效绘制流程图？》

---

🧭 一、进销存系统与流程图的基础认知

1.1 进销存系统是什么？为什么离不开流程图？

进销存系统（Inventory-Purchase-Sales System）是围绕企业**采购（进）、销售（销）、库存（存）**三大核心业务，构建的一套业务管理与数据管理系统。典型应用场景包括：

• 批发贸易公司
• 电商及跨境电商企业
• 线下连锁零售
• 轻资产制造及代工业务
• B2B 分销平台、经销商体系

进销存系统设计流程图就是将这些业务过程用图形化方式表达出来，常用流程图符号表示：

• 业务节点（矩形）
• 决策分支（菱形）
• 数据对象（文档或数据库符号）
• 角色/泳道（Swimlane）

之所以需要流程图，是因为：

1. 便于跨部门沟通：让采购、仓库、财务、销售各方对流程有共同理解；
2. 减少系统设计偏差：流程先行，再做系统原型与开发，降低返工；
3. 支持后续优化：当业务调整、渠道增加时，可在流程图层面先模拟变化；
4. 便于培训与交接：新人通过流程图快速理解业务与系统操作路径。

1.2 进销存流程图与业务流程的差异

很多企业误以为“业务流程文档”与“系统流程图”是一回事。实际上，两者侧重点不同：

对比项	业务流程文档	进销存系统流程图
关注点	业务规则、职责边界、人为操作	系统页面、数据流向、接口调用
表达形式	文本描述、条款、规章制度	流程图、泳道图、数据流图
读者对象	管理层、业务负责人	产品经理、开发、实施顾问、系统管理员
输出结果	标准作业流程（SOP）	系统业务流设计、页面流程、接口流程
更新频率	相对较低	随系统版本迭代持续调整

进销存系统设计流程图要兼顾业务逻辑与系统实现： 既要表达某个节点是谁负责、做什么决策，也要体现系统中哪些字段、数据表以及外部接口会被调用。

1.3 进销存流程图常见的类型与视角

在大中型企业中，一般会同时存在多种层级的进销存流程图：

1. 高层宏观流程图（Level 0）

• 描述从“采购需求产生 → 采购 → 入库 → 销售 → 出库 → 财务结算”的整体闭环
• 适用于向管理层汇报、对外交流以及整体方案评审

2. 模块级流程图（Level 1）

• 专注于某个模块：如采购流程、库存盘点流程、销售订单流程
• 用于产品策划、业务评审和部门培训

3. 详细操作流程图（Level 2/3）

• 表达具体字段、系统页面、状态变化
• 用于开发、测试、实施时作为执行依据

4. 泳道图（Swimlane Diagram）

• 按部门或角色划分泳道，如采购部、仓储部、销售部、财务部
• 强调责任边界与交接点，适合跨部门协同场景

5. 异常处理流程图

• 专门描述异常场景：如缺货、退货、换货、盘亏、盘盈等
• 帮助系统设计时充分考虑边界条件，避免上线后频繁修补

---

🧩 二、进销存核心业务流程拆解

在绘制进销存系统设计流程图前，需要把关键业务过程拆解清楚。以下按照典型的业务顺序，梳理核心流程及关键数据点。

2.1 采购流程：从需求到到货

典型采购业务链： 采购申请 → 审批 → 采购订单 → 到货 → 质检 → 入库 → 对账 → 付款

2.1.1 采购申请与审批

主要要素：

• 申请人、申请部门
• 采购原因（补货、项目需求、样品等）
• 物料/商品编码、名称、规格、数量
• 预计到货时间
• 预算信息（可选）

系统流程图中常见节点：

1. 提交采购申请（系统单据：采购申请单）
2. 系统校验：库存上下限、已有订单、预算等
3. 审批流（部门主管 → 采购经理 → 财务/管理层）
4. 审批通过则进入“待采购”列表，审批驳回则反馈修改

在流程图中，应明确：

• 审批流是固定还是可配置？
• 是否支持移动端审批？
• 超时自动提醒或自动升级审批？

2.1.2 采购订单与供应商协同

采购订单是与供应商沟通的正式凭证，关键字段包括：

• 供应商信息
• 采购支付条款（预付款、月结、票据要求）
• 商品编码、数量、单价、税率
• 交货地点（仓库/门店）与交货时间

流程节点：

1. 采购员从“已批准申请”生成采购订单
2. 提交给供应商确认（线下/邮件/系统协同）
3. 供应商确认并反馈交期与数量
4. 若供应商部分拒绝或变更，采购员在系统中调整

在流程图中可加入：

• 对接外部系统（如供应商Portal）
• 订单状态（草稿、已提交、已确认、已发货）
• 与合同管理系统的联动

2.1.3 收货、质检与入库

重要场景：

• 多次部分到货
• 质检不合格处理（退货、补货）
• 采购价与入库价的关系

流程节点示例：

1. 仓库收到货物，创建“收货单/到货单”
2. 系统校验：与采购订单比对数量与品种
3. 触发质检流程（如需要），质检结果录入系统
4. 合格部分生成入库单，库存数量增加
5. 不合格部分生成“采购退货单”，通知供应商
6. 财务根据收货/入库情况生成应付账款

在流程图中建议用不同颜色或图例区分：

• 实际物流动作（收货/质检/入库）
• 系统数据动作（生成单据、更新库存、更新应付）

2.2 销售流程：订单、发货与回款

销售业务链大致为： 报价 → 销售订单 → 备货 → 出库/发货 → 收款 → 开票

2.2.1 报价与订单确认

对于 B2B 或复杂项目型销售，报价与订单往往不是同一个流程节点。

典型系统流程：

1. 业务员录入“报价单”：包括客户信息、产品、数量、价格、折扣、有效期等
2. 内部审批（如需要）——例如特价审批
3. 报价单转为销售订单（确认成交）
4. 销售订单形成正式合同，进入备货环节

在流程图中需明确：

• 是否存在“客户信用额度”校验
• 报价与订单是否可以多对多（一个报价拆成多个订单）
• 订单状态：草稿、待审核、已审核、已生效

2.2.2 备货、出库与发货

关键步骤：

1. 系统根据销售订单生成“拣货单/配货单”
2. 仓库根据拣货单进行实际操作，扫描条码/二维码确认
3. 完成拣货后生成“出库单”
4. 更新库存数量与可用库存（Available Stock）
5. 发货信息记录：物流公司、运单号、预计到货时间

需要在流程图中表达：

• 一单多次发货、一单多仓发货场景
• 虚拟仓、调拨仓的参与情况
• 出库策略：先进先出（FIFO）、批次控制、序列号管理

2.2.3 收款与对账

收款环节往往与财务系统（或模块）紧密关联：

1. 销售发票或对账单生成
2. 客户回款记录入账（可能通过银行对账单导入）
3. 系统匹配销售订单与收款记录
4. 形成应收账款余额与账龄分析

流程图中的重点：

• 收款方式：银行转账、线上支付、现金等
• 是否对接外部支付渠道（如 Stripe、PayPal 等）
• 对账差异处理：多收、少收、折扣、坏账等

2.3 库存管理：实时、准确与可追溯

库存管理是进销存系统设计流程图的核心之一，需要考虑多个维度：

• 仓库维度：总仓、分仓、门店仓、中转仓
• 产品维度：SKU、批次号、序列号、保质期
• 状态维度：在库、在途、锁定、报废

2.3.1 库存变动流程

库存变动来自多种来源：

• 采购入库
• 销售出库
• 库存调整（盘盈盘亏）
• 调拨（跨仓）
• 生产领料与产成品入库（如有简易生产）

在流程图中要清楚地表示：

1. 各种单据与库存变更的对应关系
2. 何时改变“可用库存”，何时只影响“占用库存”
3. 哪些动作需要审批（如调拨、报废）

2.3.2 盘点与差异处理

盘点流程一般包括：

1. 制定盘点计划（全盘或抽盘）
2. 盘点任务分配
3. 仓库人员实地盘点/扫码
4. 录入盘点数量
5. 系统对比账面库存与实际库存
6. 生成盘盈/盘亏单并审批
7. 更新账面库存，形成审计记录

流程图中建议体现：

• 是否支持移动终端（PDA/手机）扫码盘点
• 盘点期间是否冻结某些库存操作
• 差异原因标注与责任认定流程

2.4 财务与对账：从业务到账务的闭环

虽然进销存系统不等同于财务系统，但两者需要紧密联动：

• 采购 → 应付账款
• 销售 → 应收账款
• 费用 → 成本分摊
• 库存 → 成本核算

典型财务相关流程图内容：

1. 采购入库时，根据采购价+费用分摊，记录库存成本
2. 销售出库时，采用特定成本流转方法（如加权平均、FIFO）
3. 形成毛利报表与成本分析
4. 应收/应付账龄统计与报表输出

流程图中要明确：

• 是否与总账系统对接（如 SAP、Oracle、NetSuite 等）
• 结账周期（按月/按日）和结账流程
• 手工调整的审批与记录方式

---

🧱 三、高效绘制进销存系统流程图的整体方法论

3.1 绘制前的准备：明确目标与范围

在动手画流程图之前，需要先回答几个关键问题：

1. 本次流程图的主要目的是什么？

• 作为项目招标方案的一部分？
• 作为产品设计蓝图？
• 用于培训和操作手册？

2. 涵盖哪些模块？

• 完整进销存闭环？
• 仅聚焦采购+库存，或者库存+销售？

3. 读者是谁？

• 高层管理者：需要更简化、更宏观的图
• 项目团队：需要细节、字段、状态
• 外部实施伙伴：需要接口、数据流

根据这些要素，决定要画哪种层级的流程图，以及每个图的粒度。

3.2 常用工具与符号规范

绘制进销存系统设计流程图时常用的工具包括：

• Microsoft Visio
• Draw.io（diagrams.net）
• Lucidchart
• ProcessOn（在线协作工具）
• Figma / Whimsical 等产品原型工具中的流程图功能

为保证团队协作与后期维护，建议制定统一的图例规范：

元素类型	推荐符号	说明
开始/结束	椭圆	标记流程起点与终点
普通流程步骤	矩形	如“创建采购订单”、“审核销售订单”等
决策/分支点	菱形	如“库存是否足够？”、“审批是否通过？”
数据对象	文档形、数据库图标	如“采购订单表”、“库存记录表”
外部系统	带阴影的矩形/云形	如“ERP财务系统”、“第三方支付系统”
泳道	横向或纵向分区	区分不同角色或部门
连接线	箭头	指示流程方向；若为数据流，可使用虚线区分

3.3 分层绘制：从宏观到细节

高效绘制流程图的一般步骤：

1. 绘制宏观流程（Level 0）

• 用极少的节点描述完整业务闭环
• 目的是统一认知与边界

2. 拆分模块绘制 Level 1

• 以采购、销售、库存、财务各模块单独一张图
• 每张图控制在 1～2 屏内可完整展示

3. 针对关键环节绘制详细图（Level 2/3）

• 如“采购入库”、“销售出库”、“盘点”等复杂流程
• 细化到字段和状态级别，为开发与实施提供依据

4. 设计异常流程图

• 对退货、换货、盘亏、坏账等特殊场景单独绘图
• 强化对边界问题的预防

这种分层绘制方式，有利于不同层级人员快速找到自己关心的视角，同时避免单图过于复杂。

3.4 高效绘制的协作策略

为了提高绘制进销存流程图的效率，可以采用以下协作策略：

• 由产品经理/业务顾问牵头，组织跨部门工作坊，先用白板画手稿，再正式制图；
• 使用在线协作工具，支持多人实时编辑，减少版本混乱；
• 约定命名规范：流程图文件名包含模块、版本号、日期；
• 定期评审与更新：每次系统版本迭代后，更新对应流程图；
• 将流程图与系统原型、需求文档关联，避免信息孤岛。

在实际项目中，还可以配合简易的进销存配置工具或者模板来快速验证设计思路。例如使用云端进销存模板，将流程中的单据及字段快速搭建出来，实际走几遍数据，很容易看出流程图设计是否合理。像 <简道云进销存>（https://s.fanruan.com/8bn69） 这类可视化配置平台，就适用于在流程图阶段同步构建系统原型，边画边试。

---

🧠 四、典型进销存系统设计流程图示例拆解

本节以逻辑描述的方式，拆解几个常见的进销存流程图结构，并说明如何绘制和优化。

4.1 整体进销存闭环流程图结构

4.1.1 高层结构示意

整体闭环流程大致如下：

1. 需求触发
2. 采购计划与执行
3. 收货与入库
4. 库存管理与盘点
5. 销售订单与出库
6. 收款与对账
7. 数据分析与决策支持

在绘制流程图时，可以使用如下泳道：

• 采购部
• 仓储部
• 销售部
• 财务部
• 系统/IT

每个泳道按时间维度展开节点，例如：

• 采购部：创建采购申请 → 审批 → 下达订单
• 仓储部：收货 → 质检 → 入库/出库 → 盘点
• 销售部：录入订单 → 审核 → 通知仓库发货
• 财务部：应付/应收处理 → 账龄分析 → 收付对账
• 系统：数据校验 → 状态流转 → 报表生成

4.1.2 关键节点说明

在整体流程图中，以下节点尤为关键：

• “库存是否满足销售订单？”：决定是安排现货出库还是触发补货；
• “采购审批是否通过？”：决定订单能否进入执行阶段；
• “质检结果是否合格？”：决定是入库还是退货；
• “客户信用额度是否充足？”：决定是否允许赊销；
• “收款是否到账？”：决定是否允许继续发货或提供服务。

在绘图时，建议使用红色或加粗边框的菱形节点标记这些关键决策点，以便查看者迅速把握系统控制逻辑。

4.2 采购与入库详细流程图拆解

4.2.1 节点与状态设计

以“采购到入库”为例，一个较为完整的流程图会包括：

1. 创建采购申请（状态：草稿 → 已提交）
2. 审批流程（审批中 → 审批通过/驳回）
3. 生成采购订单（PO）
4. 订单状态：草稿 → 已提交 → 已确认 → 部分发货 → 全部发货
5. 收货：生成收货单（GRN）
6. 质检：合格/不合格
7. 入库单：更新库存记录
8. 采购发票录入：形成应付账款

在系统层面，每个状态都对应特定的字段与权限。例如：

• 仅审批通过的采购申请可以生成采购订单；
• 仅“已确认”的采购订单才能生成收货单；
• 收货单一经“入库确认”，不能随意删除或修改；
• 采购发票金额必须与收货金额匹配，差异需走审批。

这些状态与权限控制点应在流程图上以简明标注形成文档化规范。

4.2.2 多次收货与部分退货处理

现实中，供应商可能分批发货或部分退货，需要在流程图中体现：

• 采购订单与收货单的多对多关系
• 退货流程：
• 收货单 → 质检不合格 → 生成退货单
• 退货金额记入应付冲减

通过在流程图中添加以下节点和分支，可以清晰表达：

• “本次收货是否完成订单全部数量？”
• “是否存在多余部分或缺货？”
• “是否需要补差价或调整价格？”

这样，在设计进销存系统时，就能在逻辑上预先考虑复杂场景，而不是上线后再被迫不断添加补丁逻辑。

4.3 销售与出库详细流程图拆解

4.3.1 销售订单与库存锁定

销售订单流程中，需要考虑“库存锁定”问题：

1. 销售订单创建并审核后，系统根据可用库存进行预锁定；
2. 若库存不足，系统提示：

• 提交预售/预约订单；
• 触发采购或生产计划；

3. 在出库前可以根据实际情况调整订单行项。

在流程图中，建议明确两个概念：

• 实际库存（Physical Stock）
• 可用库存（Available Stock = 实际库存 - 已锁定数量）

节点示例：

• “创建销售订单 → 校验客户信用 → 校验可用库存 → 锁定库存 → 审核通过”
• “库存不足 → 是否允许负库存？若否则自动生成补货计划”

4.3.2 多仓发货与跨区域调拨

对于拥有多个仓库或门店的企业，发货流程可能涉及多仓调拨：

1. 系统根据客户所在地与库存状况，自动选择最优发货仓；
2. 若就近仓不足，则从其他仓调拨；
3. 调拨流程：调出仓 → 在途 → 调入仓 → 入库；
4. 销售订单关联多张出库单与调拨单。

在流程图中，可以通过不同颜色或标签标示：

• 销售出库单（销售业务）
• 调拨出库/入库单（内部库存转移）

这样在实际系统设计中，就可以清晰地区分不同类型的库存变动，避免成本和责任混乱。

---

🧾 五、进销存流程图中的数据与字段设计

仅仅画出业务节点还是不够的，高质量的进销存系统设计流程图，还应关注数据流与核心字段。

5.1 单据之间的数据关系

进销存系统中，所有流程节点最终都落在各种单据与数据表上。典型关系如下：

• 采购申请 → 采购订单 → 收货单 → 入库单 → 采购发票 → 应付账款
• 销售报价 → 销售订单 → 出库单 → 销售发票 → 应收账款
• 盘点任务 → 盘点单 → 盘盈/盘亏单 → 库存调整记录

在流程图中，可以用文档图标代表这些单据，并标注关键字段，如：

• 单据编号（唯一标识）
• 关联上游单据编号
• 合同号/项目号
• 仓库、批次、客户/供应商编码

通过流程图，让团队对这些数据关系一目了然，以便数据库设计、接口开发和报表配置。

5.2 关键字段流转示例

以“商品成本”这一关键字段为例：

1. 在采购订单中记录采购单价与税率；
2. 收货入库时将采购单价作为原始成本；
3. 如需分摊运费或其他费用，则在成本表中增加成本分摊字段；
4. 销售出库时，根据成本公式计算出库成本；
5. 在利润报表中显示销售收入与成本差额。

在流程图中，用数据流箭头标示“成本信息”在不同单据之间的流转路径，有助于财务和业务团队理解成本核算逻辑，避免日后产生对报表数据的误解。

5.3 与外部系统接口的数据流

如果企业已有其他系统，如：

• 财务总账系统
• CRM（客户关系管理系统）
• WMS（仓储管理系统）
• 电商平台（如 Amazon、eBay 等）

进销存流程图中应明确标出：

• 哪些数据由外部系统输入，如：订单、客户信息
• 哪些数据由进销存系统输出，如：库存、发货信息、发票
• 同步方式：实时接口、批量导入、定时任务

例如：

• 电商平台订单 → 通过 API 导入进销存系统 → 生成销售订单 → 出库 → 更新库存 → 同步发货状态与物流信息回平台。

通过数据流图的方式，让系统间的关系清楚透明，为技术实施提供清晰参考。

---

🧬 六、进销存流程图设计中的权限与风控

进销存系统设计流程图不仅涉及业务流，还应体现权限控制与风险管理机制。

6.1 权限控制节点设计

在流程图中，常见的权限控制节点包括：

• 审批节点（如采购审批、销售审批、库存调拨审批）
• 高风险操作（如删除单据、手工调整库存）
• 价格折扣审批（如特价审批）
• 数据导出权限（如导出销售明细、成本数据）

建议在流程图中用特定符号或颜色标识这些节点，并附上简要说明，如：

• “需要部门经理批准”
• “仅管理员可执行”
• “需双人复核”

这样可以在系统设计阶段，将权限模型与流程节点一并考虑，而不是上线后才补权限规则。

6.2 风险控制与审计追踪

进销存系统中常见的风险点包括：

• 人为篡改单价或折扣，导致利润异常；
• 私自修改库存数量，掩盖实际损耗；
• 删除或修改历史单据，影响审计追溯；
• 跨部门协作中责任不清。

为此流程图可以加入以下风控机制节点：

• “敏感字段修改 → 记录日志 → 审计报表输出”
• “关键操作需二次确认或双人审批”
• “盘点差异必须填写原因并责任人确认”

在系统选择和设计阶段，也可考虑使用具备完善日志与审批机制的进销存应用工具。例如使用 <简道云进销存> 这类支持详细操作日志记录和审批流可视化的云应用平台，可以较容易将流程图中设定的风控节点落地为实际的操作约束。

---

🧱 七、高效绘制进销存流程图的实用技巧与模板思路

7.1 模版化思维：可复用结构

为了提升绘制效率，可以采用“模板+复用”的策略，将进销存流程图中常见的逻辑抽象出来，例如：

• 通用审批流程模块
• 通用库存变动模块
• 通用对账模块

具体做法：

1. 在绘图工具中预先搭建基础模块，如“审核流程”“异常处理”块；
2. 不同模块的流程图直接复用这些基本块，只需修改节点名称和详情；
3. 形成统一的企业级流程图模板库。

很多云端进销存平台也提供类似的流程模板。在设计阶段，可以先选用这些模板作为起点，再根据企业特色进行调整。例如，基于 <简道云进销存> 提供的标准采购、销售、库存模板，快速调整字段与流程，然后再反向完善流程图，实现“图与系统”双向驱动。

7.2 强化可读性：避免“流程图黑洞”

在实际项目中，最常见的问题是流程图过度复杂，导致：

• 一张图包含过多节点，难以阅读；
• 线条交错，逻辑不清；
• 更新维护成本高。

为提高可读性：

• 每张图只聚焦一个核心目标（如采购流程、销售流程）；
• 使用子流程（Subprocess）折叠复杂逻辑；
• 用颜色区分模块，例如绿色代表采购，蓝色代表库存，黄色代表销售；
• 在图中适当添加文字注释说明特殊逻辑。

7.3 结合实际操作界面：流程图+页面原型

纯流程图有时很难完全表达系统的具体操作路径。实践中，常采用“流程图 + 原型”的组合方式：

• 流程图负责描述业务流与状态；
• 页面原型负责展示具体操作界面与字段布局。

例如在流程节点“创建采购订单”旁边附上一篇链接或截图，指向实际的系统页面原型。这样，开发人员与测试人员可以同时参考流程逻辑与界面设计，减少理解偏差。

---

📊 八、进销存流程优化与指标监控

流程图不仅是用于系统建设前的设计工具，也是持续优化进销存流程的基础。通过结合业务指标进行迭代，可以使流程图和实际业务不断趋于优化。

8.1 关键指标（KPI）与流程节点关系

常见进销存相关 KPI 包括：

• 订单履约周期（从下单到发货的时间）
• 库存周转率
• 库存准确率
• 应收账款周转天数
• 采购到货准时率
• 订单出错率（错发、漏发）

将这些 KPI 对应到流程图上的具体节点：

• 履约周期 → 销售订单批准 → 拣货 → 出库 → 发货节点
• 库存准确率 → 入库、出库、盘点节点
• 应收账款周转天数 → 发票开具、收款、对账节点

通过在流程图上标注当前瓶颈点（例如标注颜色或备注“耗时长”），可以直观识别优化空间。

8.2 以数据为基础的流程调整

当某个指标表现不佳时，可以通过流程图进行反向分析：

• 如果发货延迟较多，是否是审批链过长？
• 如果库存不准确，是否盘点机制不完善？
• 如果应收账款周转慢，是否对账与催收流程不清晰？

然后针对问题节点调整流程：

• 缩短审批链或启用自动审批规则；
• 增加盘点频率，使用移动扫码设备；
• 优化对账任务分配与提醒机制。

每次调整后，重新更新流程图，并在一定周期内观察对应 KPI 变化，以数据驱动流程持续优化。

---

🧮 九、进销存流程图与系统落地实践建议

9.1 从流程图到系统原型的落地路径

一份好的进销存流程图，最终需要落地为具体系统。实践中可以采用如下路径：

1. 以流程图为蓝本，整理需求文档（BRD/PRD）；
2. 选择合适的工具平台：

• 自研系统：开发团队基于现有技术栈实现
• 云进销存应用：如 SaaS 进销存平台

3. 基于流程图搭建系统原型：

• 设置单据流程
• 配置字段和校验规则
• 定义角色与权限

4. 邀请关键用户走一遍完整流程：

• 提交测试订单
• 模拟异常场景
• 收集反馈并调整流程图与系统

在这一步中，如果使用可配置性较强的云进销存平台，可以大幅缩短迭代周期。例如，通过 <简道云进销存> 提供的模板，结合自定义字段和审批流设置，将原本在流程图中的审批节点、异常处理等逻辑快速配置成系统功能，再根据使用反馈微调流程。

9.2 流程图与培训、文档的结合

进销存流程落地后，需要配套：

• 操作手册
• 培训 PPT
• 常见问题（FAQ）
• 新人培训课程

将流程图作为这些文档的核心结构：

• 在每个模块培训中，展示对应流程图，解释每个节点的业务含义与系统操作方式；
• 在 FAQ 中针对特定流程节点进行讲解，如“采购退货如何处理？”、“盘点差异怎么录入？”；
• 在日常运维中，遇到流程问题优先回到流程图上查找问题，而不是单纯从系统界面去猜。

---

🔮 十、总结与未来趋势：进销存流程图的演进方向

进销存系统设计流程图的价值在于： 用可视化方式将复杂业务逻辑、数据流与风控机制统一起来，帮助企业建立清晰的进销存管理框架，并为系统实现与长期迭代提供一套“蓝图”。

围绕“如何高效绘制流程图”这一主题，核心要点包括：

• 在绘制之前明确目标、范围与受众；
• 从宏观到微观分层绘制，将整体闭环与模块细节结合；
• 使用统一的图例与命名规范，提升团队协作效率；
• 在流程图中体现数据流、权限与风控节点，而不是只画操作步骤；
• 将流程图与系统原型、指标监控紧密结合，通过数据持续优化流程。

未来，随着企业数字化程度的提升，进销存流程图设计也呈现出以下趋势：

1. 与低代码/无代码平台深度结合 通过可视化流程引擎，将流程图直接转化为系统流程，流程调整可以快速配置上线。像 <简道云进销存> 这类平台已经支持通过图形化界面配置审批流与单据流程，让业务人员也能参与系统设计。

2. 更强的数据驱动与智能分析 流程图不仅反映静态流程，还将与实时数据可视化结合，例如在流程节点上叠加 KPI 指标和告警信息，从而实现“可视化运营”。

3. 跨系统、跨组织的流程协同 随着供应链协同的加深，进销存流程图不再局限于企业内部，而是扩展至供应商、渠道商、第三方物流等多方系统，构建完整的生态流程图。

4. 标准化模板与行业最佳实践 不同行业（如零售、电商、制造）的进销存流程正在逐步形成通用模板，企业可在此基础上进行微调，而不必从零开始设计。

在实际工作中，如果希望快速从流程图走向可用系统，不妨尝试利用成熟的进销存模板与云平台工具： 分享一个我们公司在用的进销存系统模板，需要的可以自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/8bn69

通过先使用模板跑通完整业务，再结合本文所述方法迭代优化流程图，可以在较短时间内构建出既贴合业务、又具扩展性的进销存管理体系。

精品问答:

---

进销存系统设计流程图的核心组成部分有哪些？

我刚开始接触进销存系统设计流程图，想知道一个完整的流程图应该包含哪些核心模块？这些模块具体有什么功能？

进销存系统设计流程图的核心组成部分主要包括采购管理、库存管理、销售管理和财务结算四大模块。具体功能如下：

模块	功能描述	案例说明
采购管理	供应商管理、采购订单处理	自动生成采购订单，提升采购效率
库存管理	库存盘点、库存预警	通过库存预警减少缺货风险
销售管理	订单处理、客户管理	快速响应客户订单，提升满意度
财务结算	应收应付管理、报表生成	自动生成财务报表，减少人工错误

利用这些模块，设计流程图可以清晰反映进销存系统的业务逻辑，提升整体效率。

如何高效绘制进销存系统设计流程图？

我在设计进销存系统流程图时，感觉步骤繁琐且容易出错，有没有高效绘制流程图的方法或工具推荐？

高效绘制进销存系统设计流程图可以遵循以下步骤：

1. 明确流程节点和边界，避免遗漏关键环节。
2. 采用专业绘图工具，如Visio、draw.io或ProcessOn，支持流程图模板和自动布局。
3. 利用颜色和图标区分不同模块，提升可读性。
4. 按照业务优先级分层设计，先绘制核心流程，再补充辅助环节。

案例：使用draw.io绘制流程图，借助其自动对齐和模板功能，制作时间缩短30%以上，且错误率显著降低。

进销存系统设计流程图中常见的技术术语有哪些？如何理解？

我看到很多进销存流程图中使用了“库存预警”、“采购审批”等技术术语，有些不太理解，能否详细解释这些术语的含义及应用场景？

以下是进销存系统设计流程图中常见技术术语及说明：

术语	定义	应用场景
库存预警	系统自动监测库存量，低于设定阈值时触发提醒	防止缺货，保证产品供应连续
采购审批	采购订单需经过管理层审核确认	控制采购成本，避免盲目采购
销售订单跟踪	实时监控销售订单状态	提升客户服务，减少订单错误

理解这些术语有助于正确解读流程图，确保系统设计符合业务需求。

进销存系统设计流程图如何利用数据化表达提升专业性？

我想让我的进销存系统流程图更专业，听说通过数据化表达能增强说服力，具体应该如何操作？

利用数据化表达提升进销存系统设计流程图的专业性，可以采取以下方法：

• 在流程节点附加关键绩效指标（KPI），如订单处理时间、库存周转率等。
• 使用流程图注释展示具体数据，例如“库存预警阈值设为最低10件”或“采购审批平均时长为2小时”。
• 结合图表（饼图、柱状图）说明流程效率或瓶颈。

案例：某企业在流程图中加入库存周转率数据，发现优化后周转率提升15%，显著提升库存管理效率。数据化表达不仅增强专业说服力，也方便持续改进。

290

×

微信分享

扫描二维码分享到微信
